Номер госреестра:
67654-17
Наименование СИ:
Коэрцитиметр
Обозначение типа:
KOERZIMAT 1.097 HсJ
Производитель:
Фирма "Institut Dr.Foerster GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 00076
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66199
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Коэрцитиметр KOERZIMAT 1.097 HсJ
Назначение средства измерений
Коэрцитиметр KOERZIMAT 1.097 HсJ предназначен для измерений коэрцитивной
силы образцов магнитомягких и магнитотвердых материалов в разомкнутой магнитной цепи.
Описание средства измерений
Принцип действия коэрцитиметра KOERZIMAT 1.097 HсJ (далее - коэрцитиметр)
основан на намагничивании помещенного в катушку образца до насыщения. Намагниченность
образца измеряется с помощью зондов Foerster. После достижения насыщения в катушке создается
противоположно направленное магнитное поле, пока намагниченность образца не станет равна
нулю.
Напряженностьпротивоположнонаправленногомагнитногополя,прикоторой
намагниченность в образце становится нулевой, соответствует коэрцитивной силе.

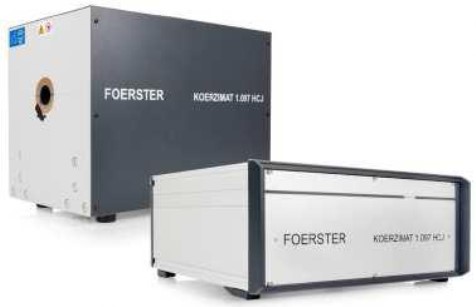

Общий вид коэрцитиметра представлен на рисунке 1.
Рисунок 1 - Общий вид коэрцитиметра KOERZIMAT 1.097 HсJ
Пломбирование коэрцитиметра не предусмотрено.

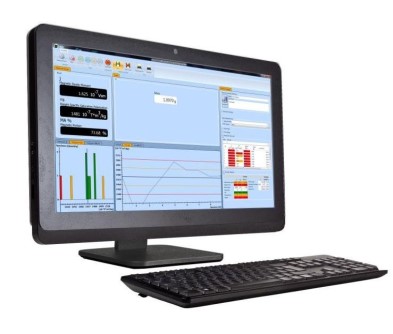

Программное обеспечение
Программное обеспечение (ПО) коэрцитиметра работает под управлением операционной
системы Windows 8.1 Pro. Интуитивно понятный сенсорный интерфейс (языки интерфейса:
немецкий, английский; русский) упрощает процесс обработки и контроля измерений. Все
данные измерений сохраняются в базе данных и могут быть в любое время распечатаны в виде
отчёта или экспортированы в текстовый файл для последующей обработки.
ПО имеет программную и аппаратную защиту - защита с помощью аппаратного ключа.
Аппаратный ключ может быть подключен к USB-порту на контроллере коэрцитиметра. Лицензии
программы на аппаратном ключе отображаются во время проверки системы.
ПО имеет защищённые паролем уровни для администрирования функций и доступа
пользователей.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Лист № 2
Всего листов 4
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Таблица 1 - Идентификационные данные программного обеспечения
KOERZIMAT 1.097 HсJ
6.1.0.10 и выше
&fraq34;
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений коэрцитивной силы, кA/мот 0,05 до 100,00
Пределы допускаемой относительной погрешности измерений
коэрцитивной силы, %±6
Максимальная амплитуда напряжённости при намагничивании, кА/м:
-
постоянным магнитным полем
(длительность намагничивания от 1 до 40 с)200
-
единичным импульсом магнитного поля
(длительность намагничивания 0,2 с)200
-
единичнымимпульсоммагнитногополясдополнительным
импульсным намагничиванием (длительность намагничивания 0,2 с)
450
Катушка:
-
внутренний диаметр катушки, мм40
-
зона однородности магнитного поля по длине катушки, мм170
-
неоднородность магнитного поля в зоне однородности, %, не более
±1,0
Значение
2
3,0
3 700
от 100 до 800
220
445
465
420
340
550
Таблица 3 - Основные технические характеристики
Наименование характеристики
1
Продолжительность измерений коэрцитивной силы, с, не более
Потребляемая мощность, В·А
-
в процессе намагничивания кратковременно, не более
-
среднее потребление в зависимости от настройки
Габаритные размеры, мм, не более
-
измерительный блок
-
высота
-
ширина
-
длина
-
катушка
-
высота
-
ширина
-
длина
Масса, кг, не более
-
измерительный блок
-
катушка
18
65
Лист № 3
Всего листов 4
2
230 ± 23
50/60 ± 1
Продолжение таблицы 3
1
Питание от однофазной сети переменного тока:
-
напряжение, В
-
частота, Гц
Условия эксплуатации:
-
диапазон рабочих температур, ºС
-
относительная влажность (без конденсации), %, не более
от +10 до +30
80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации на установку в левой верхней части
листа и на лицевую панель измерительного блока типографским методом, методом наклейки
или иным способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначениеКоличество
HcJ 1 шт.
HcJ 40 1 шт.
KOERZIMAT1 шт.
&fraq34;
1 шт
КО 2 шт.
&fraq34;
1 комп.
РО1 экз.
Измерительный блок № 00076
Катушка № 00076
Контроллер с программным обеспечением
KOERZIMAT 1.097 HcJ
Внутренний зонд для катушки HcJ № 00236
Контрольные образцы
Набор вспомогательных приспособлений
Руководство оператора KOERZIMAT 1.097
HcJ с программным обеспечением 6.1.Х
(ред.12/15)
ГСИ. Коэрцитиметр KOERZIMAT 1.097 HсJ.
Методика поверки
МП 28-261-20171 экз.
Поверка
осуществляется по документу МП 28-261-2017 «ГСИ. Коэрцитиметр KOERZIMAT 1.097 HсJ.
Методика поверки», утвержденному ФГУП «УНИИМ» 21 марта 2017 г.
Основные средства поверки:
Рабочий эталон единицы магнитной индукции постоянного магнитного поля 2-го
разряда по ГОСТ 8.030-2013 (измеритель магнитной индукции Ш1-9, рег.№ 9335-83);
Рабочие эталоны единицы электрического сопротивления 3-го разряда согласно
Приложения к приказу Федерального агентства по техническому регулированию и метрологии
№ 146 от 15.02.2016 номинального значения 0,1 Ом и 1 Ом (катушки электрического сопротивления
Р321, 0,1 Ом и 1 Ом, рег.№ 1162-58);
Вольтметр универсальный цифровой GDM-8246, рег.№ 34295-07;
Флюксметр электронный EF-5, рег. № 60133-15;
Тесламетр ТХ-4/1, рег. № 27495-04;
Рулетка измерительная металлическая TR20/5, рег.№ 22003-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к коэрцитиметру KOERZIMAT
1.097 HсJ
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений
магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
Приложение к приказу Федерального агентства по техническому регулированию и
метрологии от 15 февраля 2016 г. № 146 «Государственная поверочная схема для средств
измерений электрического сопротивления»
Изготовитель
Institut Dr. Foerster GmbH & Co. KG, Германия
Адрес: Отделение DM, Laisen 70, Reutlingen, 72766
Тел: +49 7121 140-312
Факс: +49 7121 140-280
Е-mail:
Заявитель
Закрытое акционерное общество «Налхо Техно» (ЗАО «Налхо Техно»)
ИНН 7720513256
Адрес: Россия, г. Москва, 123585, РФ, ул. Маршала Тухачевского, д.32, кв.37
Тел: (495) 7395586
Факс: (499) 1567725
E-mail:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
