Контроллеры промышленные многофункциональные SmartNexus, ГРСИ 67592-17
Номер госреестра:
67592-17
Наименование СИ:
Контроллеры промышленные многофункциональные
Обозначение типа:
SmartNexus
Производитель:
ООО "СервисСофт", г.Тула
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.05.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66133
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры промышленные многофункциональные SmartNexus
Назначение средства измерений
Контроллеры промышленные многофункциональные SmartNexus (далее по тексту -
контроллеры) предназначены для измерений и воспроизведений аналоговых сигналов напряжения
и силы постоянного тока, а также измерений количества импульсов электрического напряжения.
Описание средства измерений
Принцип действия контроллеров основан на аналого-цифровом и цифро-аналоговом
преобразовании электрических сигналов, обработке и сохранении полученной информации
с возможностью ее последующей передачи в цифровой форме для дальнейшего анализа.
Контроллерыявляютсяпрограммно-управляемымиустройствами,реализующим
обработку сигналов в соответствии с заложенными алгоритмами, реализованными во встроенном
программном обеспечении. Контроллеры используются в составе многофункциональных
комплексов телеметрии, применяемых в системах автоматизации промышленных объектов.
В зависимости от назначения контроллеры имеют следующие каналы:
-
каналы для измерения аналоговых сигналов напряжения и силы постоянного тока.
Данные каналы предназначены для контроля состояния аналоговых датчиков;
-
каналы для измерения количества импульсов электрического напряжения. Данные
каналы предназначены для контроля состояния дискретных датчиков;
-
каналы для воспроизведения аналоговых сигналов напряжения и силы постоянного
тока. Данные каналы предназначены для управления внешними устройствами посредством
подачи сигналов заданной силы или напряжения постоянного тока. Аналоговые выходные
каналы гальванически развязаны. Каждый выход имеет возможность независимой конфигурации
и установки выходного сигнала.
В зависимости от модификации контроллеры могут сочетать в себе один или несколько
видов вышеперечисленных каналов в различных комбинациях. Максимально возможное
количество каналов для измерения - 12, для воспроизведения - 8.
Опрос и конфигурирование контроллеров производится по протоколу Modbus RTU.
Контроллеры представляют собой устройства, выполненные в пластиковом корпусе.
В корпусе контроллеров размещена микропроцессорная плата, предназначенная для организации
работы внешних интерфейсов, а также обработки и подготовки полученных данных для хранения
их во внутренней памяти контроллеров. На микропроцессорной плате установлены разъемы
для обеспечения подключения внешнего питания, разъемы для подключения интерфейсных
кабелей и элементы индикации работы контроллеров.
В состав контроллеров входят электронные платы (модули), объединенные шиной питания
и обмена данными. Модули входов (дискретных, аналоговых) контроллеров проводят опрос
цифровых и аналоговых входов, на которые поступают сигналы от датчиков, концевых
выключателей, тумблеров и другого оборудования. Входные аналоговые сигналы могут
подаваться как в виде напряжения постоянного тока, так и в виде силы постоянного тока.
Контроллеры измеряют принятый уровень сигнала, сравнивают его с установленным диапазоном
измерений и сохраняют в памяти полученную информацию. Когда с головного устройства
(программируемый логический контроллер, либо компьютер диспетчера) приходит запрос
на выдачу данных, контроллеры считывают данные из памяти и передают их по каналу связи
(USB, Ethernet, GPRS) по протоколам Modbus TCP или Modbus RTU. Переданные данные
обрабатываются программным обеспечением, установленным на компьютере диспетчера,
которое представляет их в виде таблиц, графиков и другой наглядной форме.
Лист № 2
Всего листов 5
Передача данных от контроллеров на диспетчерский центр оператора осуществляется
по каналу связи Ethernet или GSM(GPRS) (зависит от применяемого модуля связи).
Обозначение записи условного обозначения контроллеров при заказе: «Многофункцио-
нальный промышленный контроллер «SmartNexus» XXXX (сокращенное наименование
контроллеров), где ХХХХ - это четырехзначный классификатор, отображающий тип контроллера,
номер внутри типа, номер версии, количество функциональных узлов внешней периферии,
соответственно.
0 - адаптеры и модули настройки
1 - головные контроллеры и программируемые логические контроллеры (ПЛК)
2 - модули беспроводной связи
3 - модули измерительных входов
4 - модули управляющих выходов
5 - модули интерфейсов
6 - модули внешнего питания
7 - регуляторы
8 - специализированные модули
9 - резерв

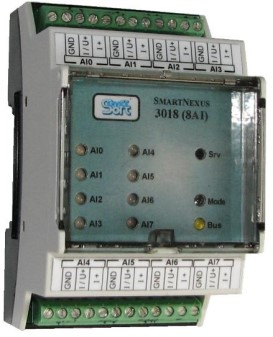

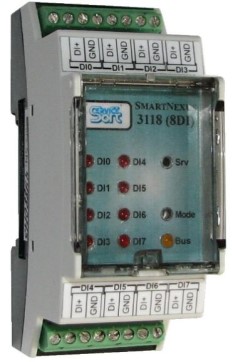

Внешний вид контроллеров и место пломбирования представлены на рисунке 1.
Место
пломбирования
Место
пломбирования
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров состоит из встроенного
в контроллеры и внешнего, функционирующего на внешних программно-аппаратных
платформах.
Встроенное ПО является метрологически значимым. Метрологические характеристики
контроллеров нормированы с учётом влияния встроенного ПО.
К основным выполняемым функциям встроенного ПО относятся: опрос датчиков
с дискретными, импульсными или аналоговыми выходами; управление внешними цепями
с использованием аналоговых, дискретных и релейных выходных цепей; коммутирование,
опросиуправлениевнешнимиустройствамипоинтерфейснымлиниямсвязям
RS-232/RS-422/RS-485; комбинации указанных возможностей. К дополнительным выполняемым
функциям относятся: самостоятельный обмен данными между контроллерами; обмен данными
с сервером телеметрии посредством GPRS, SMS, CSD с использованием стандартных
и собственных протоколов обмена.
Внешнее ПО не является метрологически значимым и предназначено для связи
контроллеров с персональным компьютером, с возможностью считывания служебной
информации, без возможности влияния на метрологически значимые части встроенного ПО
и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Идентификационные данные (признаки)
Таблица 1 - Характеристики ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), нениже
Цифровой идентификатор ПО
Значение
ВстроенноеВнешнее
SmartNexus SSoft:Poverka
1.0.0 2.6.0.0
--
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -
«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики контроллеров приведены в
таблице 2.
Рисунок 1 - Внешний вид и место пломбирования контроллеров
Место
пломбирования
Лист № 4
Всего листов 5
±0,5
±0,5
от 4,8 до 30
1
300
±1
±0,5
±0,5
280
Значение
от 0 до 5
от 0 до 20
Таблица 2 - Метрологические и технические характеристики контроллеров
Наименование характеристики
Диапазон измерений напряжения постоянного тока, В
Пределы допускаемой приведенной (к диапазону измерений) погрешности
измерений напряжения постоянного тока, %
Диапазон измерений силы постоянного тока, мА
Пределы допускаемой приведенной (к диапазону измерений) погрешности
измерений силы постоянного тока, %
Параметры входных импульсных сигналов:
-
диапазон амплитудных значений, В
-
длительность импульсных сигналов, мс, не менее
-
частота следования импульсных сигналов, Гц, не более
от 0 до 10
от 4 до 20
от 7 до 48
90×60×54
0,20
от -40 до +60
90
Пределы допускаемой абсолютной погрешности измерений количества
импульсов электрического напряжения (на каждую 1000 импульсов), имп.
Диапазон воспроизведений напряжения постоянного тока, В
Пределы допускаемой приведенной (к диапазону воспроизведений)
погрешности воспроизведений напряжения постоянного тока, %
Диапазон воспроизведений силы постоянного тока, мА
Пределы допускаемой приведенной (к диапазону воспроизведений)
погрешности воспроизведений силы постоянного тока, %
Напряжение питания от источника постоянного тока, В
Потребляемая сила постоянного тока (при напряжении питания 12 В), мА,
не более
Габаритные размеры, (длина×ширина×высота), мм, не более
Масса, кг, не более
Рабочие условия применения:
-
температура окружающего воздуха, °С
-
относительная влажность воздуха при температуре +30 °С, %
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
87600
10
Знак утверждения типа
наносится на этикетку контроллера и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Комплектность контроллеров представлена в таблице 3.
Количество
1 шт.
1 экз.
1 экз.
1 экз.
1 шт.
1 шт.
Таблица 3 - Комплектность контроллеров
Наименование
Контроллер промышленный многофункциональный SmartNexus
Руководство по эксплуатации
Паспорт
Методика поверки
Упаковка
Диск с ПО «SSoft:Poverka»*
Примечание - * - поставляется по заказу
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП 67592-17 «Контроллеры промышленные многофункциональные
SmartNexus. Методика поверки», утвержденному ООО «ИЦРМ» 17.03.2017 г.
Основное средство поверки: калибратор электрических сигналов CA71 (регистрационный
номер в Федеральном информационном фонде № 53468-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к контроллерам
промышленным многофункциональным SmartNexus
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие
технические условия
ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические
требования и методы испытаний
ТУ4217-026-73573426-2015Контроллерыпромышленныемногофункциональные
SmartNexus. Технические условия
Изготовитель
Общество с ограниченной ответственностью «СервисСофт» (ООО «СервисСофт»)
ИНН 7106061817
Юридический адрес: 300004, г. Тула, ул. Щегловская засека, д.30
Телефон: +7 (800) 250-01-04
E-mail:
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области
метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное,
Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 77036-19 | Счетчики электрической энергии многофункциональные - измерители ПКЭ | ТЕ3000 | ООО "ТехноЭнерго", г.Нижний Новгород | 16 лет | Перейти |
| 22898-02 | Счетчики электрической энергии многофункциональные | ION | Фирма "Power Measurement Ltd.", Канада | 10 лет | Перейти |
| 56959-14 | Анализаторы натрия промышленные | АН-71ХХ | ЗАО "НПП "Автоматика", г.Владимир | 1 год | Перейти |
| 39583-08 | Счетчики электрической энергии многофункциональные | Ресурс-Е4 | ООО "Электрокомплект", г.Пенза | 4 года | Перейти |
| 46077-11 | Измерители-регуляторы многофункциональные | ТРИД | ООО "Вектор-ПМ", г.Кунгур | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
