GNSS-приемники спутниковые геодезические многочастотные South S680, ГРСИ 67546-17
Номер госреестра:
67546-17
Наименование СИ:
GNSS-приемники спутниковые геодезические многочастотные
Обозначение типа:
South S680
Производитель:
Фирма "South Surveying & Mapping Instrument Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.05.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66087
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
GNSS-приемники спутниковые геодезические многочастотные South S680
Назначение средства измерений
GNSS-приемники спутниковые геодезические многочастотные South S680 (далее -
приемники) предназначены для определения координат, а так же измерений приращений
координат и длин базисных линий.
Описание средства измерений
Принцип действия приемников основан на получении данных от спутников глобальных
навигационных систем и их последующей обработке.
Конструктивно приемники выполнены в моноблочном варианте с Bluetooth и Wi-Fi
модулями.
На передней панели приемников находятся четыре светоиндикатора: «Питание» - показывает
что приемник включен, либо что идет зарядка, «Bluetooth» - показывает что установлено
беспроводное соединение по Bluetooth, «Статус» - показывает число отслеживаемых спутников,
«Данные» - отображает прием или передачу данных (КИ) или статус записи данных и загорается
каждый раз, когда происходит запись данных в файл; в нижней части приемника две функцио-
нальные кнопки: кнопка Вкл/Выкл - для включения/выключения приемника, либо запуска
режима самодиагностики и кнопка Reset - для перезагрузки приемника.
На задней панели приемников расположен интерфейсный порт:
- mini-USB - разъем для высокоскоростного обмена данными и установки связи между
приемником и внешним устройством, в т.ч. через интерфейс Ethernet, а также зарядки встроенного
аккумулятора.
Корпус приемников, состоящий из ударопрочного поликарбоната, обеспечивает защиту
от внешних воздействий.
Приемники обладают следующими возможностями:
- одновременное использование спутников навигационных систем ГЛОНАСС, GPS,
Galileo, BeiDou, SBAS, QZSS;
- использование технологий подавления многолучевости;
- использование технологий подавления внутриполосных помех.
Внешний вид приемников с указанием места пломбировки от несанкционированного
доступа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.
аб

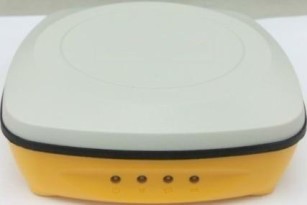

Рисунок 1 - Общий вид приемникова - место пломбировки
б - место нанесения наклейки со знаком
утверждения типа (нижняя панель)

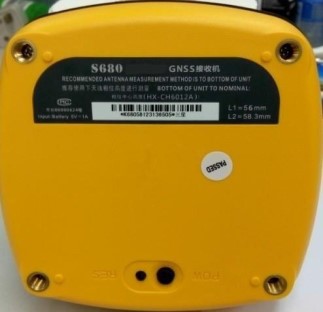

Рисунок 2 - Внешний вид приемников
со стороны нижней панели
Лист № 2
Всего листов 5
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (далее ПО) «BD930
firmware». ПО позволяет осуществлять измерительный процесс в полевых условиях. Для
управления процессом измерения используется программа: «WebUI (встр. Web-интерфейс)».
В комплекте с приемниками (по заказу) поставляется также одна из программ постобработки:
«South Total Control» или «South GPS Processor». Эти программы предназначены для высокоточной
обработки геодезических измерений, выполненных в режимах относительных и дифференциальных
измерений.
Идентификационные данные ПО приведены в таблице 1.
1.3
4.5
md5
md5
Значение
South Total
Control
South GPS
Processor
4.05
EBC1EE00BB0250
0CD8660C3FE664
E9D1
2C81207D8F7832E4
CA8F8D0DFF2CD1
44
Таблица 1 - Идентификационные данные ПО
Идентификационные
данные (признаки)
ИдентификационноеBD930WebUI
наименование ПО firmware
Номер версии (идентифика-4.93 и
ционный номер) ПО выше
Цифровой идентификатор
ПО (контрольная сумма--
исполняемого кода)
Алгоритм вычисления циф-
рового идентификатора ПО
--
Метрологически значимая часть ПО приемников и измеренные данные достаточно
защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристи
Количество каналов
Принимаемые сигналы
Значение
220
ГЛОНАСС: L1 C/A, L2 C/A, L3
GPS: L1 C/A, L2C, L2E, L5
Galileo: E1, E5A, E5B, E5AltBOC
BeiDou: B1, B2
QZSS: L1 C/A, L1 SAIF, L2C, L5
SBAS (WAAS, MSAS, EGNOS, GA-
GAN): L1 C/A, L5
Режимы «Статика» и «Быстрая статика»
Доверительные границы абсолютной
погрешности измерений длины базиса
(при доверительной вероятности 0,997)*, мм:
- в плане
- по высоте
(диапазон длин базисов от 0,07 до 30 км)
±3∙(2,5+0,5∙10
-6
∙D)
±3∙(5,0+0,5∙10
-6
∙D),
где здесь и далее D - измеренная длина
базиса в миллиметрах
Лист № 3
Всего листов 5
±3∙(8+1∙10
-6
∙D),
±3∙(15+1∙10
-6
∙D)
Наименование характеристиЗначение
Режимы «Кинематика с постобработкой»
и «Кинематика в реальном времени (RTK)»
Доверительные границы абсолютной
погрешности измерений длины базиса
(при доверительной вероятности 0,997)*, мм:
- в плане
- по высоте
(диапазон длин базисов от 0,07 до 30 км)
Режим «Автономный»
Пределы допускаемой абсолютной
погрешности определения координат
(при доверительной вероятности 0,997)*, мм:
- в плане
- по высоте
±3600
±4500
* Заявленные точностные характеристики достигаются при одновременном приеме
сигналов всех ГНСС (ГЛОНАСС, GPS, Galileo, BeiDou, SBAS, QZSS)
Значение
5±0,5
7,4±0,5
Таблица 3 - Технические характеристики
Наименование характеристи
Напряжение питания постоянного тока, В:
- внешний источник питания постоянного тока,
- аккумуляторная батарея
Габаритные размеры (длина
´
ширина
´
высота), мм, не
более
Диапазон рабочих температур, ºС
Масса, кг, не более
115
´
115
´
40
от -45 до +65
0,54
Знак утверждения типа
наносится в виде наклейки непосредственно на корпус приемника в специальном месте
и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 4.
1
1 (по заказу)
Количество, шт.
1
1
1
1
Таблица 4 - Комплект поставки
Наименование
1 GNSS-приемник спутниковый геодезический многочастотный
South S680
2 Кабель Mini USB-2.0
3 Креплениена веху TP-S650
4 Адаптерпитания PSAI10R-
5 Упаковочная коробка 050Q
6 Программное обеспечение «South Total Control»
или «South GPS Processor»
7 Руководство по эксплуатации
1
Поверка
осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения
единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Лист № 4
Всего листов 5
Основные средства поверки:
- эталонный пространственный полигон 2-го разряда по МИ 2292-94, абсолютная
погрешность полигона (при доверительной вероятности 0,95) при измерении приращений
координат в плане ±30 мм;
- линейные базисы по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности
длин линий базиса между геодезическими пунктами ±(1·10
-6
·D) мм, где D - длина базиса
в миллиметрах;
- линейка измерительная металлическая 300 мм по ГОСТ 427;
- рулетка измерительная металлическая 2 м по ГОСТ 7502;
- термогигрометры «ИВА-6Н-КП-Д» по Госреест СИ № 46434-11, пределы допускаемой
абсолютной погрешности измерения температуры ±0,3 ºС.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой аппаратуры с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к GNSS-приемникам
спутниковым геодезическим многочастотным South S680
ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических
и землеустроительных работ. Метрологическое обеспечение. Основные положения».
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений».
Техническая документация фирмы - изготовителя.
Изготовитель
Фирма «SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD.», Китай
Почтовый адрес: 3/F, Surveying Building (He Tian Building), NO.24-26, Ke Yun Road,
Guangzhou 510665, China
Тел./Факс: +86-20-23380891/+86-20-85524889
Заявитель
Общество с ограниченной ответственностью «Геодетика» (ООО «Геодетика»)
Почтовый адрес: 127411, г. Москва, Дмитровское Шоссе, 157, строение 12
Юридический адрес: 127411, г. Москва, Дмитровское Шоссе, 157, строение 12
ИНН 7713747398
Тел.: 8 (495) 979-03-17, 8 (495) 798-73-99, 8 (926) 710-19-35
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институтфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
