Установка вакуумметрическая эталонная 2-го разряда УВЭ-3, ГРСИ 67537-17
Номер госреестра:
67537-17
Наименование СИ:
Установка вакуумметрическая эталонная 2-го разряда
Обозначение типа:
УВЭ-3
Производитель:
ООО "Оптимальный Вакуум", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 03
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66078
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка вакуумметрическая эталонная 2-го разряда УВЭ-3
Назначение средства измерений
Установка вакуумметрическая эталонная 2-го разряда УВЭ-3 (далее по тексту установка)
предназначена для воспроизведения и измерений абсолютного давления негорючих газов.
Описание средства измерений
Установка представляет собой вакуумную откачную систему с измерительной камерой, на
которой установлены два эталонных вакуумметра - ионизационный AIGX и деформационно-
термопарный ВДТО-3.
Принцип действия установки основан на непосредственном измерении эталонными
вакуумметрами, входящими в состав установки, абсолютного давления, создаваемого форвакуумным
и турбомолекулярным насосами в измерительной камере. Регулирование давления в камере
установки осуществляется при помощи вакуумных клапанов и натекателя.
Конструктивно установка выполнена в общем металлическом передвижном корпусе. На
передней панели корпуса расположены органы управления установкой и лицевые панели
электронного блока вакуумметра ВДТО-3 и контроллера TIC, который предназначен для
управления турбомолекулярным насосом и отображения значений давления, измеряемого
вакуумметром AIGX. К измерительной камере, кроме эталонных вакуумметров, подключен
вакуумметр сопротивления APG, предназначенный для индикации давления в форвакуумной
линии турбомолекулярного насоса, и вакуумметр тепловой CVM211 для контроля давления в
измерительной камере установки. При поверке (калибровке) на установке рабочих средств
измерений низких абсолютных давлений (вакуумметров) их измерительные преобразователи
подключают к соответствующим клапанам измерительной камеры установки. Поверка (калибровка)
вакуумметров осуществляется непосредственным сличением их показаний с показаниями
эталонных вакуумметров установки: в диапазоне от 1
×
10
-5
до 1
×
10
-2
Па с вакуумметром AIGX,
в диапазоне свыше 1
×
10
-2
до 1
×
10
3
Па с вакуумметром ВДТО-3.
Пломбировка корпуса установки не предусмотрена.
Внешний вид установки приведен на рисунке 1.
Лист № 2
Всего листов 4

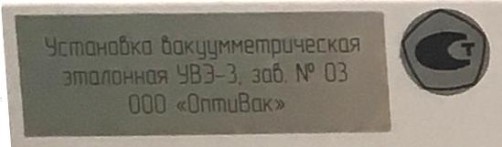

На рисунке 2 изображена шильда маркировки установки.
Рисунок 2 - Шильда маркировки установки вакуумметрической эталонной 2-го разряда УВЭ-3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение характеристики
от 1
×
10
-5
до 1
×
10
3
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон измерений давления, МПа
Пределы допускаемой относительной погрешности
измерений давления, %
- в диапазоне от 1
×
10
-5
до 1
×
10
-2
Па включ.
- в диапазоне свыше 1
×
10
-2
до 1
×
10
3
Па
Остаточное давление, Па, не более
±15
±10
1
×
10
-6
Рисунок 1 - Установка вакуумметрическая эталонная 2-го разряда УВЭ-3
Маркировка
УВЭ-3
Лист № 3
Всего листов 4
Значение характеристики
220±22
50±1
2,5
1300
780
1400
200
Таблица 2 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, кВ∙А, не более
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
°
С
- относительная влажность, %
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от +15 до +25
от 45 до 75
от 84 до 106,7
10000
10
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации,
фотохимическим или иным методом на корпус установки.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Установка вакуумметрическая эталонная 2-го разряда
Руководство по эксплуатации
Комплект запасных частей и принадлежностей
Методика поверки
Обозначение
УВЭ-3
--
МП 231-0039-2017
Кол-во
1 шт.
1 экз.
1 компл.
1 экз.
Поверка
осуществляется по документу МП 231-0039-2017 «Установки вакуумметрические эталонные 2-го
разряда УВЭ-3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
03.02.2017 г.
Основные средства поверки:
Рабочий эталон 1 разряда единицы абсолютного давления в диапазоне от 1,0∙10
-7
до 1,0∙10
3
Па, пределы допускаемой относительной погрешности от
±
3 до
±
7 %, по ГОСТ 8.107-81
«ГСИ. Государственный специальный эталон и государственная поверочная схема для средств
измерений абсолютного давления в диапазоне 1
×
10
-8
-1
×
10
3
Па».
Рабочий эталон 2 разряда единицы абсолютного давления в диапазоне от 6,6∙10
-8
до 6,6 Па, допускаемая относительная погрешность
±
15 %, по ГОСТ 8.107-81.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные документы, устанавливающие требования к установке вакуумметрической
эталонной 2-го разряда УВЭ-3
ГОСТ 8.107-81ГСИ.Государственныйспециальныйэталонигосударственная
поверочная схема для средств измерений абсолютного давления в диапазоне 1
×
10
-8
-1
×
10
3
Па
Изготовитель
Общество с ограниченной ответственностью «Оптимальный Вакуум» (ООО «ОптиВак»)
ИНН 7814554709
Адрес: 165299, Россия, г. Санкт-Петербург, ул. Киришская, дом 4, кв. 48
Телефон: (905) 221-24-12, факс: (812) 339-45-60
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева)
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
