Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9912A, FieldFox N9923A, ГРСИ 67499-17
Номер госреестра:
67499-17
Наименование СИ:
Анализаторы электрических цепей и сигналов комбинированные портативные
Обозначение типа:
FieldFox N9912A, FieldFox N9923A
Производитель:
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.05.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66039
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы электрических цепей и сигналов комбинированные портативные
FieldFox N9912A, FieldFox N9923A
Назначение средства измерений
Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox
N9912A, FieldFox N9923A (далее - анализаторы) предназначены для измерений ослабления,
КСВН, фазы коэффициентов отражения и передачи двухполюсных и четырехполюсных СВЧ
устройств, а также измерений характеристик спектра периодически повторяющихся сигналов и
стационарных шумов в коаксиальных трактах.
Описание средства измерений
Принцип действия анализаторов в режиме анализатора цепей и анализатора кабелей и
антенн основан на воздействии на исследуемый объект сигналом с выхода встроенного синте-
затора частоты (СЧ) и раздельном измерении параметров падающего и отражённого сигналов.
Принцип действия анализаторов в режиме анализатора спектра основан на последовательном
анализе спектра, анализатор функционирует как перестраиваемый автоматически или вручную
гетеродинный приёмник с индикацией амплитуд спектральных компонент.
Анализаторы в зависимости от варианта исполнения функционируют в режиме анализатора
цепей или анализатора кабелей и антенн, или анализатора спектра.
Функционально анализатор состоит из: синтезатора частоты, приёмника, блока разделения
сигнала на падающий и отражённый, блока вычисления и управления, блока питания и аккуму-
ляторной батареи.
Конструктивно анализатор представляет собой моноблок, на передней панели которого
расположены органы управления и жидкокристаллический индикатор, на верхней панели
расположены ВЧ и СВЧ соединители (разъемы N-типа по ГОСТ 13317- 89) для подключения
объектов измерений и внешних антенн. На правой боковой панели под защитными крышками
расположены вспомогательные соединители для подключения анализатора к USB устройствам,
LAN, внешним запоминающим устройствам и выходы опорного генератора. На левой боковой
панели расположен громкоговоритель и разъем для подключения внешнего источника питания.
Анализаторы выпускаются с опциями, приведёнными в таблице 1.
Таблица 1 - Опции анализаторов
ОпцияФункциональное назначение
010 Анализ сигналов во временной область
030Дистанционное управление
104Диапазон частот до 4 ГГц
106Диапазон частот до 6 ГГц
110Измерение коэффициента передачи (только для N9912A)
122Векторный анализатор цепей (только для N9923A)
208Измерение мощности от частоты (с использованием USB измерителей мощности)
230Анализатор спектра до 4 ГГц (только для N9912A)
231Анализатор спектра до 6 ГГц (только для N9912A)
235Встраиваемый предусилитель
236Приложение для анализа спектра сигналов и помех
302Приложение для управления внешними датчиками мощности по интерфейсу USB
303Анализатор цепей (только для N9912A)
305Анализатор кабелей и антенн (только для N9923A)
308Приложение для векторного анализа напряжения (векторный вольтметр)
311Канальный измеритель мощности (только для N9912A)
330Измерения характеристик импульсов (с использованием USB измерителей мощности)
Лист № 2
Всего листов 11

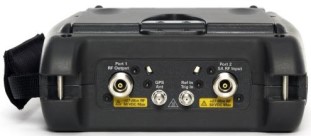

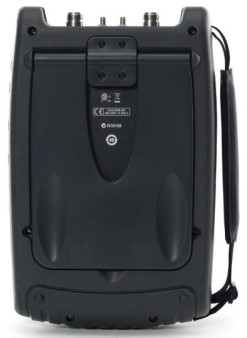

Анализаторы выпускаются в унифицированных корпусах. Внешний вид анализаторов,
место нанесения обозначения типа средства измерений, место пломбировки от несанкциониро-
ванного доступа и мест нанесентя знака утвержения типа приведены на рисунке 1.

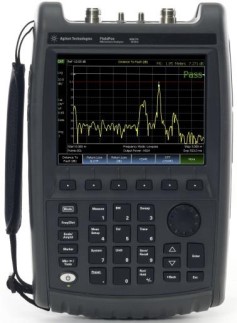

Рисунок 1 - Внешний вид анализаторов
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) анализаторов
представляет собой специализированное программное обеспечение (СПО) фирмы «Keysight
Technologies», для визуального отображения и измерений параметров спектра сигналов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 2.
Значение
FieldFox Handled Analyzer Firmware
не нижеА.06.02
-
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная
сумма исполняемого кода)
Алгоритм вычисления идентификатора ПО
-
Метрологически значимая часть ПО анализаторов и измеренные данные не требует
защиты от преднамеренных и непреднамеренных изменений.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «низкий» в соответствии с Р 50.2.077-2014.
* - место пломбировки;
** - место нанесения знака об утверждении типа
*
**
Лист № 3
Всего листов 11
Метрологические и технические характеристики
приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики анализатора N9912А
Наименование характеристикиЗначение
Работа в режиме анализатора кабелей и антенн
Диапазон рабочих частот, ГГцот 0,002 до 4 (опция 104)
от 0,002 до 6 (опция 106)
Пределы допускаемой
относительной погрешности
частоты опорного генератора, Гц±2·10
-6
Дискретность установки частоты
в диапазоне частот, кГц:
от 2 МГц до 1,6 ГГц включ.2,5
св. 1,6 до 3,2 ГГц включ. 5
св. 3,2 до 6 ГГц 10
Диапазон измерения модуляот -100 до 0
коэффициента отражения, дБ
Дискретность измерений модуля
коэффициента отражения, дБ,
не более0,01
Диапазон измерения КСВН от 1 до 500
Дискретность измерений КСВН,0,01
не более
Диапазон измерений модуля
коэффициента передачи, дБот -100 до 0
Дискретность измерений модуля
коэффициента передачи, дБ,
не более0,01

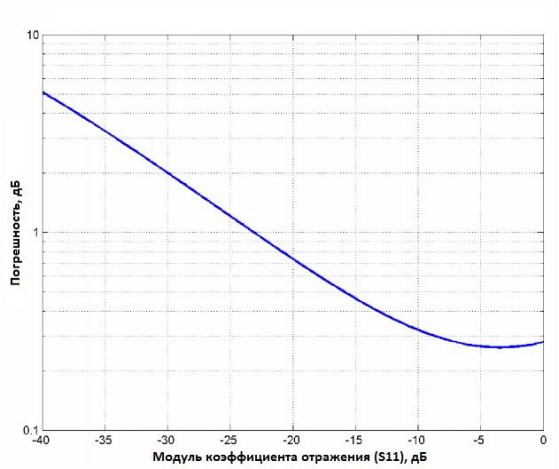

Пределы допускаемой абсолют-
ной погрешности измерений мо-
дуля коэффициента отражения, дБ
Лист № 4
Всего листов 11
Продолжение таблицы 3
Наименование характеристикиЗначение
Работа в режиме анализатора цепей (опция 303)
Диапазон рабочих частот, ГГц от 0,002 до 4 вкл. (опция 104)
от 0,002 до 6 вкл. (опция 106)
Диапазон измерения фазы,
0
от -180 до 180 вкл.

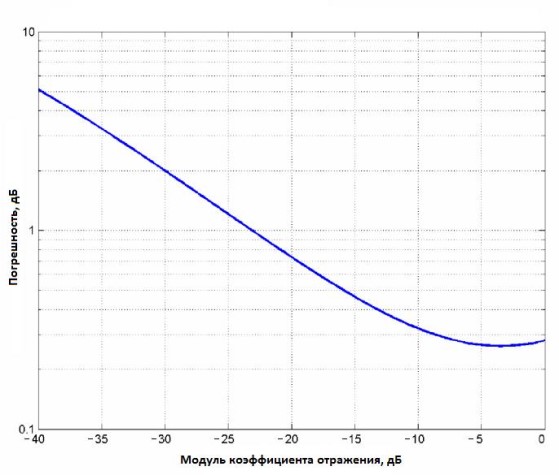

Пределы допускаемой абсолютной
погрешностиизмерениймодуля

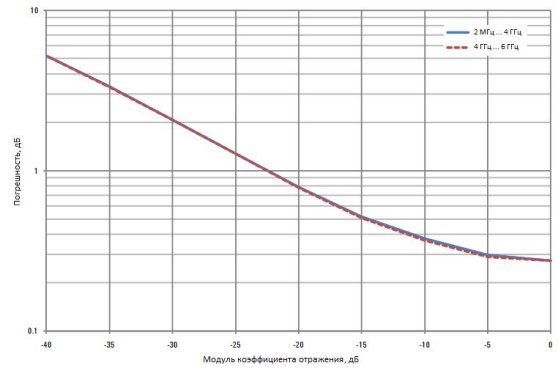

коэффициента отражения, дБ
Пределы допускаемой абсолютной

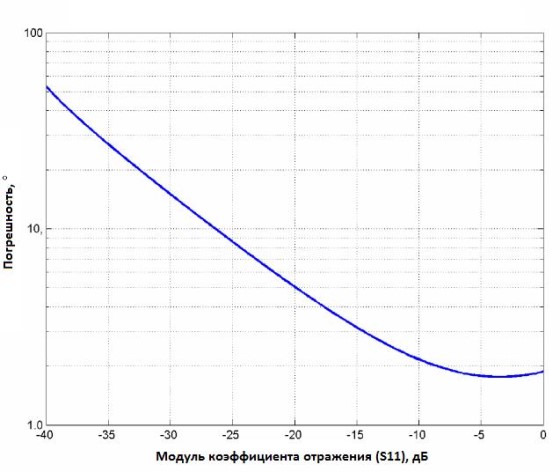

погрешности измерений фазы
коэффициента отражения, °
Лист № 5
Всего листов 11
Продолжение таблицы 3
Наименование характеристикиЗначение
Работа в режиме анализатора спектра (опции 230, 231)
Диапазон рабочих частот, ГГц от 1·10
-4
до 4 (опция 230)
от 1·10
-4
до 6 (опция 231)
ОП
где:
Пределы допускаемой
относительной погрешности
частоты опорного генератора, Гц±2·10
-6
Пределы допускаемой абсолютной
±(F
и
·
d
+ П
RBW
·δ
RBW
+ 0,5 ·F
p
),
погрешности измерений частоты с
использованием маркера, Гц
F
и
- измеренное значение частоты;
П
RBW
- ширина полосы пропускания разрешающего
фильтра (RBW);
δ
RBW
- относительная погрешность установки полосы
узкополосного фильтра, δ
RBW
= 5% в режиме работы
по алгоритму быстрого преобразования Фурье (БПФ),
16% в шаговом режиме,
F
p
- разрешение по частоте, равная S/(P-1), где: S - полоса
обзора по частоте (SPAN), P - количество точек (Point)
Номинальноезначениеширины
полосы пропускания разрешающе-
го фильтра (RBW) по уровню
-3 дБ:
при полосе обзора равной 0 Гцот 300 Гц до 1 МГц (с шагом 1; 3; 10); 2МГц
при полосе обзора не равной 0 Гцот 10 Гц до 300 кГц (с шагом 1; 1,5; 2; 3; 5; 7,5; 10);
1 и 2 МГц
Пределы допускаемой относитель-
ной погрешности ширины полосы
пропускания разрешающего
фильтра (RBW) по уровню -3 дБ
при ширине полосы, %:
от 1 кГц до 1 МГц ±5
2 МГц ±10
Номинальное значение ширины
полосы пропускания видеоот 1 Гц до 2 МГц (с шагом 1; 1,5; 2; 3; 5; 7)
фильтра (VBW)
Диапазон измерений уровнейот среднего уровня собственных шумов до 20
сигналов, дБ/мВт
Значение среднего уровня собст-
венных шумов
1)
с выключенным
предусилителем (опция 235)
в нормальных условиях эксплуата-
ции, дБ/мВт, не более:
от 10 МГц до 2,4 ГГц включ.-130
св. 2,4 до 5,0 ГГц включ.-125
св. 5,0 до 6,0 ГГц включ.-119
Лист № 6
Всего листов 11
Продолжение таблицы 3
Наименование характеристикиЗначение
Значение среднего уровня собст-
венных шумов с включённым
предусилителем (опция 235) в
нормальных условиях эксплуата-
ции, дБ/мВт, не более:
от 10 МГц до 2,4 ГГц включ.-143
св. 2,4 до 5,0 ГГц включ.-140
св. 5,0 до 6,0 ГГц включ.-132
Пределы допускаемой абсолют-
ной погрешности измерений
уровня мощности сигнала
2)
, дБ,
не более:
от 2 МГц до 10 МГц включ.±1,8
св. 10 МГц до 3,0 ГГц включ.±1,5
св. 3,0 до 5,0 ГГц включ.±1,9
св. 5,0 до 6,0 ГГц включ.±2,1
Спектральная плотность
мощности фазового шума
на частоте 1 ГГц в нормальных
условиях эксплуатации
при отстройке, дБн/Гц, не более
10 кГц-85
Диапазон рабочих частот, ГГц от 1·10
-4
до 4 (опция 230)
от 1·10
-4
до 6 (опция 231)
Диапазон установки уровня
мощности выходного сигнала
в диапазоне частот, дБ/мВт:
от 2 МГц до 4 ГГц включ. от -23 до +8
св. 4 ГГц до 6 ГГц от -24 до +7
Диапазон установки значения
ослабления встроенного
аттенюатора, дБот 0 до 31
1)
Полоса пропускания разрешающего фильтра 10 Гц, полоса пропускания видеофильтра
10 Гц, согласованная нагрузка прикручена на вход СВЧ, тип детектора - Average.
2)
Условия выполнения - нормальные условия эксплуатации, значение ослабления внутреннего
аттенюатора 10 дБ, предусилитель выключен, значение полосы пропускания разрешающего
фильтра (RBW) не более 2 МГц, значение уровня входного сигнала в диапазоне от 0
до -50 дБ/мВт, частота сигнала соответствует центральной частоте настройке анализатора
Лист № 7
Всего листов 11
Таблица 4 - Метрологические характеристики анализатора N9923А
Наименование характеристикиЗначение
Работа в режиме векторного анализатора цепей
Диапазон рабочих частот, ГГцот 0,002 до 4 (опция 104)
от 0,002 до 6 (опция 106)
Пределы допускаемой относи-
тельной погрешности частоты
опорного генератора, Гц±2·10
-6
Диапазон установки уровня
зондирующего сигнала, дБ/мВтот -40 до +5
Шаг установки уровня мощности
зондирующего сигнала, дБ,
не более1
Системный динамический
диапазон измерения модуля
коэффициента передачи, дБ,
не менее90
Диапазон измерения модуля от -100 до 0 вкл.
коэффициента отражения, дБ
Дискретность измерения модуля0,01
коэффициента отражения, дБ, не
более
Диапазон измерения фазы коэф-от -180 до 180 вкл.
фициента отражения, °
Дискретность измерения фазы ко-0,01
эффициента отражения, °, не бо-
лее
Диапазон измерения КСВНот 1,01 до 1000
Дискретность измерения КСВН,
не более0,01
Диапазон измерения модуля ко-
эффициента передачи, дБот -1000 до 1000
Дискретность измерения модуля 0,01
коэффициента передачи, дБ,
не более
Диапазон измерений фазы
коэффициента передачи, °от -180 до 180
Дискретность измерения фазы
коэффициента передачи, °,0,01
не более
Дискретность измерения фазы
коэффициента передачи, °,0,01
не более
Лист № 8
Всего листов 11
Продолжение таблицы 4
Наименование характеристикиЗначение
Пределы допускаемой абсолют-
ной погрешности измерений
модуля коэффициента отражения,
дБ

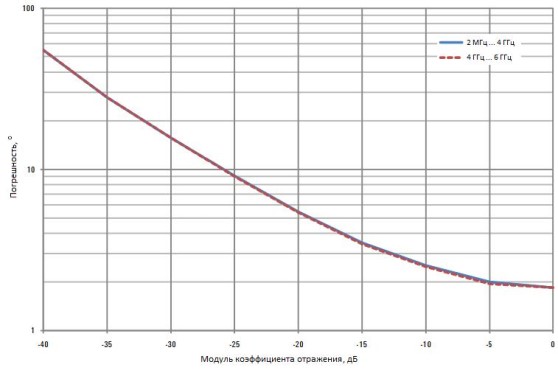

Пределы допускаемой абсолют-
ной погрешности измерений фазы
коэффициента отражения, °

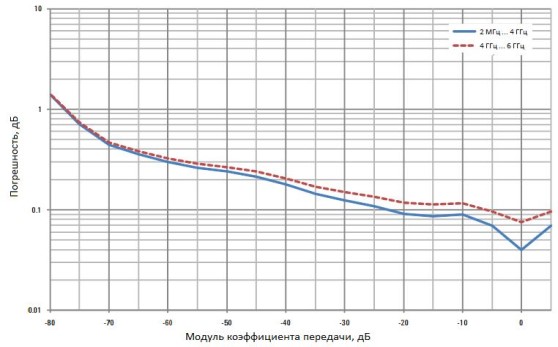

Пределы допускаемой абсолют-
ной погрешности измерений
модуля коэффициента передачи,
дБ
Лист № 9
Всего листов 11
Продолжение таблицы 4
Наименование характеристикиЗначение

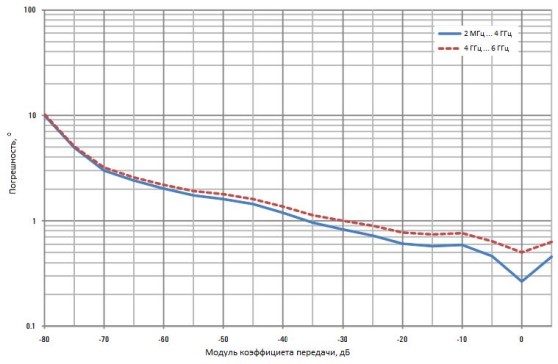

Пределы допускаемой абсолют-
ной погрешности измерений фазы
коэффициента передачи, °
Работа в режиме анализатора кабелей и антенн (опция 305)
Диапазон измерений модуля
коэффициента передачи, дБот -100 до 0
Дискретность измерений модуля
коэффициента передачи, дБ,
не более0,01
от -10 до +55
Значение
от -10 до +50
95
9144
от -51 до +71
95
15240
Таблица 5 - Технические харакетристики анализаторов
Наименование зарактеристики
Рабочие условия эксплуатации
Температура окружающеговоздуха,
°С:
при питании от блока питании
при питании от внутренней
аккумуляторной батареи
Относительная влажность
воздуха, %, не более
Высота над уровнем моря, м,
не более
Условия хранения (без аккумулятора)
Температура окружающего
воздуха, °С
Относительная влажность
воздуха, %, не более
Высота над уровнем моря, м,
не более
Напряжение питания
Напряжение питания от сети
переменного тока частотой
от 50 Гц до 60 Гц (через адаптер),
В
от 100 до 250
Лист № 10
Всего листов 11
Значение
10,8
12
2,8
Продолжение таблицы 5
Наименование зарактеристики
Номинальное напряжение пита-
ния от аккумуляторной батарей, В
Потребляемая мощность, Вт,
не более
Масса с аккумуляторной батареей,
кг, не более
Габаритные размеры (длина ×
ширина × высота), мм, не более
292 × 188 × 72
Знак утверждения типа
наносится в верхнем левом углу Руководства по эксплуатации анализаторов типографским или
компьютерным способом и на заднюю панель анализатора в виде наклейки.
Комплектность средства измерений
Комплект поставки включает:
- анализаторы электрических цепей и сигналов комбинированные портативные
FieldFox N9912A или FieldFoxN9923A с установленными опциями 104, 106, 235, 236, 302, 307,
308, 309, 310 или 320 (по заказу) - 1 шт.;
- блок питания - 1 шт.;
- кабель питания - 1 шт.;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки - 1 шт.
Поверка
осуществляется по документу 651-16-30 МП «Инструкция. Анализаторы электрических цепей
и сигналов комбинированные портативные FieldFoxN9912A, FieldFoxN9923A. Методика
поверки», утвержденному ФГУП «ВНИИФТРИ» 17 октября 2016 г.
Основные средства поверки:
-
генератор сигналов E8257D (рег. № 53941-13);
-
частотомер электронно-счётный 53152А (рег. № 26949-10);
-
стандарт частоты рубидиевый FS 725 (рег. № 31222-06);
-
ваттметр E4418B, регистрационный номер 38915-08;
-
анализатор спектра N9010A (рег.№ 56557-14);
-
набор мер коэффициентов передачи и отражения 85032F (рег.№ 53566-13);
-
мультиметр 3458А (рег.№ 25900-03);
-
аттенюаторы ступенчатые программируемые 8494G, 8495G, 8496G, 8494H, 8495H,
8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M,
84908M (рег.№ 60239-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 11
Всего листов 11
Нормативные и технические документы, устанавливающие требования к анализаторам
электрических цепей и сигналов комбинированным портативным FieldFox N9912A,
FieldFox N9923A
Техническая документация изготовителя.
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Тел.: + 1800-888 848
Факс: +1800-801 664
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодаминская наб., 52, стр 3
Тел.: +7 495 797 3900
Факс: +7 495 797 3901
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16409-97 | Анализаторы капиллярного электрофореза | CE-ULTRA, SpectraPHORESIS 2000, SpectraPHORESIS 1000, SpectraPHORESIS 100, CRYSTAL 3000 | Фирма "Thermo Separation Products", США | 1 год | Перейти |
| 33212-06 | Преобразователи аналоговых сигналов | СС | Фирма "ABB Stotz-Kontakt GmbH", Германия | 2 года | Перейти |
| 46555-11 | Анализаторы спектра оптические | MTP9000/OMT-300 (301) | ООО "Телеком-прибор", г.Москва | 1 год | Перейти |
| 63411-16 | Генераторы сигналов высокочастотные | АКИП-3207, АКИП-3207/1 | Фирма "Nanjing Glarun-Atten Technology Со., Ltd.", Китай | 1 год | Перейти |
| 18096-99 | Анализаторы вольтамперометрические | АВА-2 | НПП "Буревестник", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
