Ваттметры поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25, ГРСИ 67460-17
Номер госреестра:
67460-17
Наименование СИ:
Ваттметры поглощаемой мощности СВЧ
Обозначение типа:
NRP18S-10, NRP18S-20, NRP18S-25
Производитель:
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.05.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 66000
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ваттметры поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25
Назначение средства измерений
Ваттметры поглощаемоймощностиСВЧNRP18S-10,NRP18S-20,NRP18S-25
предназначены для измерений мощности СВЧ непрерывных и модулированных колебаний
в коаксиальном тракте.
Описание средства измерений
Поступающая на вход ваттметров поглощаемой мощности СВЧ NRP18S-10, NRP18S-20,
NRP18S-25 мощность СВЧ ослабляется во входном аттенюаторе, который используется для
расширения верхнего предела измеряемой мощности, и затем поглощается нагрузкой, в
качестве которой используются диодные детекторы. В диодных детекторах мощность СВЧ
преобразуется в напряжение постоянного тока, которое усиливается и аналого-цифровым
преобразователем преобразуется в цифровой код. При этом диапазон измерений мощностей
разбит на поддиапазоны, в каждом из которых диодный детектор используется в квадратичном
режиме.
В качестве индикаторного блока при проведении измерений используются индикаторные
(измерительные) блоки серии NRP2 или любой персональный компьютер, работающий под
управлением операционной системы «Windows», с интерфейсом USB; также могут использоваться
средства измерений производства фирмы «Rohde & Schwarz GmbН & Cо. KG» (при наличии в
их составе специальных программных и аппаратных опций): анализаторы спектра серий FSL,
FSV, FSW; векторные анализаторы цепей серий ZVA, ZNB, ZVL; генераторы сигналов серий
SMA, SMB, SMBV, SMW, SMF; SMC.
Конструктивно ваттметры поглощаемой мощности СВЧ NRP18S-10, NRP18S-20,
NRP18S-25 выполнены в малогабаритном пластиковом корпусе и оснащены СВЧ входным
разъемом, разъемом синхронизации, а также интерфейсом, совместимым с USB через адаптер
NRP-ZKU.
Общий вид ваттметров поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25
и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Программное обеспечение
Программное обеспечение «Power Viewer Plus» предназначено для работы с
ваттметрами поглощаемой мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25 и не может быть
использовано отдельно от измерительно-вычислительной платформы этих ваттметров.
Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечения не приводит к выходу метрологических характеристик
ваттметров за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Power Viewer Plus
Номер версии (идентификационный номер) ПО Версия 9.0 и выше
Цифровой идентификатор ПОнет данных
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Значение
от 10·10
6
до 18·10
9
от 1·10
-6
до 2·10
3
от 1·10
-5
до 1,5·10
4
от 3·10
-5
до 3·10
4
1,14
1,25
1,30
1,41
±4,0
±7,0
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон частот, Гц
Диапазон измерений мощности, мВтNRP18S-10
NRP18S-20
NRP18S-25
КСВН
1
входа, в диапазонах частот, не более
от 10 МГц до 2,4 ГГц включ.
св. 2,4 до 8 ГГц включ.
св. 8 до 12,4 ГГц включ.
св. 12,4 до 18 ГГц включ.
Пределы допускаемой относительной погрешности
измерения мощности при доверительной вероятности 95 %,
без учета погрешности рассогласования, в диапазонах, %
от 1·10
-2
до 1·10
3
мВт включ.
св. 1·10
3
до 3·10
4
мВт включ.
1
где КСВН - коэффициент стоячей волны напряжения

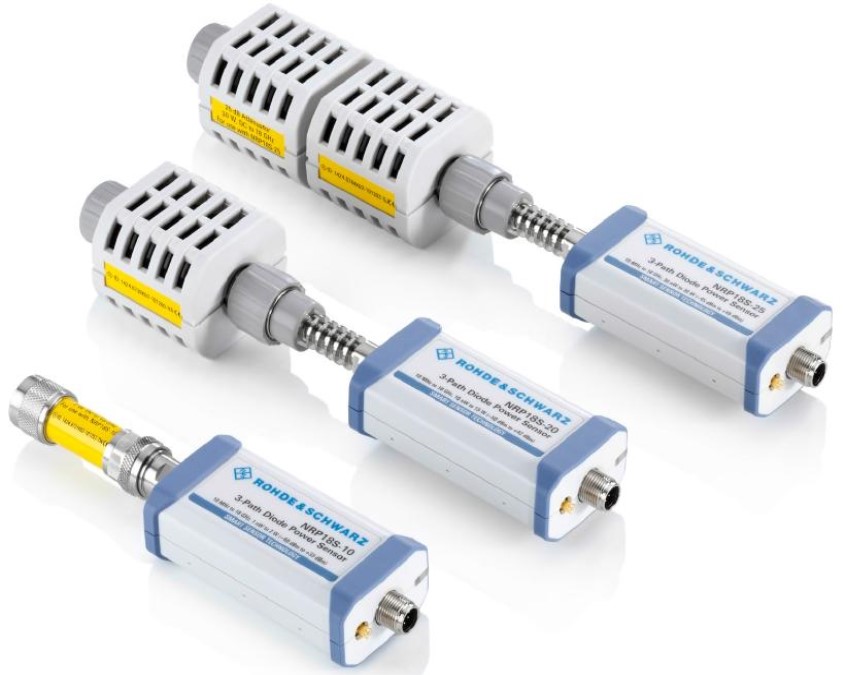

Рисунок 1 - Общий вид средства измерений
(слева направо NRP18S-10, NRP18S-20, NRP18S-25);
* - схема пломбировки от несанкционированного доступа
*
Лист № 3
Всего листов 4
от +15 до +35
Значение
Тип N «вилка»
0,5
48
´
30
´
184
53
´
46
´
252
53
´
46
´
310
плюс 5
80
Таблица 3 - Основные технические характеристики
Наименование характеристики
Соединитель входа
Масса, кг, не более
Габаритные размеры, ммNRP18S-10
NRP18S-20
NRP18S-25
Напряжение питания постоянного тока, В
Рабочие условия применения:
Температура окружающего воздуха, ºС
Относительная влажность воздуха при плюс 20 °С, %, не
более
Условия хранения и транспортирования:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %, не более
Средняя наработка на отказ, лет
от -40 до +85
80
8
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Обозначение
Количество
1 шт.
Наименование
Ваттметры поглощаемой мощности СВЧ
NRP18S-10, NRP18S-20, NRP18S-25
Опции интерфейсных кабелей (NRP-
ZKU, NRP-ZK6)
Руководство по эксплуатации
Методика поверки
РТ-МП-4219-441-2017
по отдельному
заказу
1 экз.
1 экз.
Поверка
осуществляется по документу РТ-МП-4219-441-2017 «ГCИ. Ваттметры поглощаемой мощности
СВЧ NRP18S-10, NRP18S-20, NRP18S-25. Методика поверки», утвержденному ФБУ «Ростест-
Москва» 15 марта 2017 года.
Основные средства поверки:
- калибратор мощности СВЧ NRPC18 (регистрационный номер в Федеральном
информационном фонде 54535-13);
- аттенюатор RBU100 (регистрационный номер в Федеральном информационном фонде
50192-12);
- анализатор цепей векторный ZNB20 (регистрационный номер в Федеральном
информационном фонде 56388-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой
мощности СВЧ NRP18S-10, NRP18S-20, NRP18S-25
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений
мощности и напряжений переменного тока синусоидальных электромагнитных колебаний
ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6
ГГц. Методика поверки и калибровки
Изготовитель
Фирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Тел.: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Web-сайт:
E-mail:
Заявитель
Представительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия)
ИНН 9909002668
Адрес: 115093 г. Москва, Павловская, д.7, стр.1
Тел.: +7 (495) 981-3560
Факс: +7 (495) 981-3565
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Web-сайт:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
