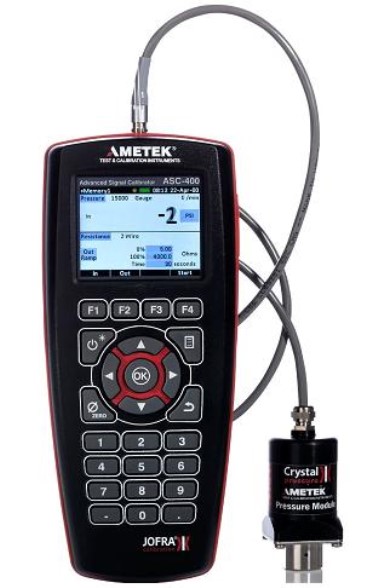

Калибраторы многофункциональные ASC-400-R, ASC-400-1-R, ГРСИ 67458-17
Номер госреестра:
67458-17
Наименование СИ:
Калибраторы многофункциональные
Обозначение типа:
ASC-400-R, ASC-400-1-R
Производитель:
Фирма "Ametek Denmark A/S", Дания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.05.2022
Описание типа:
Методика поверки:
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение к свидетельству № 65998
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы многофункциональные ASC-400-R, ASC-400-1-R
Назначение средства измерений
Калибраторы многофункциональные ASC-400-R, ASC-400-1-R (далее - калибраторы)
предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного
электрического тока, сопротивления (в том числе сигналов от термопар и термопреобразователей
сопротивления), частоты периодических сигналов, а также для измерений давления.
Описание средства измерений
Принцип действия калибраторов основан на аналого-цифровом преобразовании входных
сигналов в цифровую форму и цифро-аналоговом преобразовании выходных сигналов.
По конструктивному исполнению калибраторы являются малогабаритными переносными
приборами с питанием от сменных батарей или аккумуляторов, или от сети через адаптер.
На передней панели калибраторов расположен жидкокристаллический дисплей и клавиатура.
На дисплее отображаются результаты измерений/воспроизведений, а также сведения о режиме
работы калибратора. Каналы измерения и воспроизведения сигналов силы и напряжения
постоянного тока гальванически развязаны.
Возможно подключение калибраторов к персональному компьютеру через интерфейс
USB 2.0.
Калибраторы осуществляют измерение и воспроизведение сигналов напряжения и силы
постоянного тока, сопротивления, в том числе сигналов термопар и термопреобразователей
сопротивления, измерение и воспроизведение частоты периодических сигналов, количества
импульсов, а также - с помощью внешних модулей и/или внутреннего барометрического
модуля - измерение давления.
Калибраторы применяются в качестве эталона или рабочего средства измерений при
испытаниях, поверки и калибровки в полевых или лабораторных условиях преобразователей
электрических сигналов, вторичных измерительных приборов, каналов измерительных систем
Калибраторы ASC-400-1-R отличаются от калибраторов ASC-400-R только наличием
внутреннего барометрического модуля, измеряющего атмосферное давление.
Фотография общего вида калибраторов, место нанесения гарантийной наклейки и знака
поверки представлена на рисунке 1.
Лист № 2
Всего листов 9
Рисунок 1 - Общий вид калибратора, место нанесения
гарантийной наклейки и знака поверки
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропро-
цессоре калибратора и недоступно пользователю, после записи рабочей программы становится
невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с
помощью специализированных программаторов и программ в условиях завода-изготовителя
калибраторов. Версия программы индицируется на дисплее при включении калибратора.
Метрологические характеристики калибраторовнормированы с учётом влияния на них ПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО-
Номер версии (идентификационный номер ПО)не ниже 1.02
Цифровой идентификатор ПО-
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
защиты «средний» в соответствии с Р 50.2.077-2014.
В калибраторе отсутствует возможность внесения изменений (преднамеренных или
непреднамеренных) в ПО посредством внешних интерфейсов или меню калибратора.
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс
(вскрытие калибратора) обеспечивается нанесением гарантийной наклейки на корпус калибратора.
Метрологические и технические характеристики
Метрологические характеристики калибраторов представлены в таблицах 2 - 6.
Наклейка
Знак поверки
Лист № 3
Всего листов 9
янного тока
от 0 до 30 В
1
Таблица 2 - Измерение и воспроизведение сигналов силы и напряжения постоянного тока,
сопротивления, частоты периодических сигналов.
Функция ДиапазонПределы допускаемой основной
измерений погрешности
Δ - абсолютная,
δ - относительная
Измерение/воспроизведениеот -10 до +75 мВ
Δ =
±
(15∙10
-5
∙U
и
+ 0,010) мВ
сигналов напряжения посто-
от 0 до 20 В
)
Δ =
±
(10∙10
-5
∙U
и
+ 0,002) В
Измерение/воспроизведение от 0 до 24 мА
Δ =
±
(10∙10
-5
∙I
и
+ 0,002) мА
сигналов силы постоянного
тока
Измерение электрическогоот 0 до 400 Ом включ.
Δ =
±
(15∙10
-5
∙R
и
+ 0,03) Ом
сопротивления
св. 400 до 4000 Ом
Δ =
±
(15∙10
-5
∙R
и
+ 0,3) Ом
Воспроизведение электриче-от 5 до 400 Ом включ. при I
изм
от 0,1 до 0,2 мА:
ского сопротивления
Δ =
±
(15∙10
-5
∙R
и
+ 0,10) Ом,
при I
изм
от 0,2 до 0,5 мА:
Δ =
±
(15∙10
-5
∙R
и
+ 0,05) Ом,
при I
изм
> 0,5 мА:
Δ =
±
(15∙10
-5
∙R
и
+ 0,03) Ом
св. 400 до 4000 Омпри I
изм
от 0,05 до 0,1 мА:
Δ =
±
(15∙10
-5
∙R
и
+ 0,5) Ом,
при I
изм
> 0,1 мА:
Δ =
±
(15∙10
-5
∙R
и
+ 0,3) Ом
Измерение частоты периоди-от 0,05 до 1000 Гц
ческих сигналов
2)
включ.
Δ =
±
(5∙10
-4
∙F
и
+ 1 е.м.р.) Гц
4)
св. 1000 до 10000 Гц
Воспроизведение частотыот 1 до 1000 Гц включ.
δ =
±
0,05 %
периодических сигналов
3)
св. 1000 до 10000 Гц
δ =
±
0,06 %
Измерение имп. последова- от 2 до
δ =
±
0,05 %
тельности 600 имп./мин
Воспроизведение имп. после-от 2 до
±
(5∙10
-4
∙N
и
+ 0,1) имп./мин
довательности 600 имп./мин
Воспроизведение пакетаот 1 до 99999 имп.-
импульсов
3)
Примечания
1 Диапазон от 0 до 30 В только в режиме измерений.
2 Амплитуда сигнала от 1 до 20 В, уровень запуска от 0,2 до 10 В, минимальная
длительность импульса 10 мкс.
3 Амплитуда сигнала от 1 до 20 В, форма сигнала - прямоугольная положительная,
коэффициент заполнения 50 %.
4 е.м.р. - единица младшего разряда.
5U
и
, I
и
, R
и
, F
и
, N
и
- измеряемые значения напряжения, силы, сопротивления
постоянного тока, частоты периодических сигналов, количество импульсов соответственно.
6 Для канала воспроизведения сигналов силы постоянного электрического тока R
нагр.
до 950 Ом.
Лист № 4 Trial
листов 9
Таблица 3 - Измерение и воспроизведение сигналов термопар (ТП)
Тип ТП Обозначение
Диапазон измерений,
°
С
Пределы допускаемой
на дисплее основной абсолютной
погрешности,
°
С
1)
В(ПР)
2)
Вот +250 до +300 включ.
±
4,1
св. +300 до +400 включ.
±
3,4
св. +400 до +600 включ.
±
2,5
св. +600 до +800 включ.
±
1,6
св. +800 до +1000 включ.
±
1,4
св. +1000 до +1820
±
1,1
R(ПП)
2)
R от -50 до 0 включ.
±
2,7
св. 0 до +200 включ.
±
1,9
св. +200 до +660 включ.
±
1,2
св. +660 до +1600 включ.
±
1,0
св. +1600 до +1768
±
1,1
S(ПП)
2)
S от -50 до 0 включ.
±
2,5
св. 0 до +200 включ.
±
1,9
св. +200 до +400 включ.
±
1,2
св. +400 до +1600 включ.
±
1,1
св. +1600 до +1768
±
1,2
Е(ХК)
2)
Е
от -200 до -100 включ.
±
0,46
св. -100 до 0 включ.
±
0,26
св. 0 до +400 включ.
±
0,20
св. +400 до +1000
±
0,30
L(XK)
2)
XK
от -200 до -100 включ.
±
0,43
св. -100 до 0 включ.
±
0,23
св. 0 до +400 включ.
±
0,18
св. +400 до +800
±
0,24
J(ЖК)
2)
Jот -210 до -150 включ.
±
0,59
св. -150 до 0 включ.
±
0,34
св. 0 до +660 включ.
±
0,26
св. +660 до +1200
±
0,36
К(ХА)
2)
К
от -200 до -100 включ.
±
0,72
св. -100 до 0 включ.
±
0,35
св. 0 до +400 включ.
±
0,30
св. +400 до +800 включ.
±
0,37
св. +800 до +1000 включ.
±
0,42
св. +1000 до +1372
±
0,53
T(МК)
2)
Т
от -200 до -100 включ.
±
0,70
св. -100 до 0 включ.
±
0,38
св. 0 до +200 включ.
±
0,26
св. +200 до +400 включ.
±
0,22
Лист № 5
Всего листов 9
Продолжение таблицы 3
Тип ТП Обозначение
Диапазон измерений,
°
С
Пределы допускаемой
на дисплее основной абсолютной
погрешности,
°
С
1)
N(HH)
2)
Nот -200 до -100 включ.
±
1,08
св. -100 до 0 включ.
±
0,50
св. 0 до +1000 включ.
±
0,41
св. +1000 до +1300
±
0,5
A(BP)-1
2)
BPот 0 до +1200 включ.
±
0,9
св. +1200 до +2000 включ.
±
1,4
св. +2000 до +2500
±
2,0
M(МК)
2)
M от -200 до -100 включ.
±
0,65
св. -100 до -50 включ.
±
0,34
св. -50 до 0 включ.
±
0,28
св. 0 до +100
±
0,24
Примечания
1 Без учета погрешности канала автоматической компенсации температуры
холодного спая (ТХС) и погрешности, вносимой проводами. Пределы допускаемой
основной абсолютной погрешности канала компенсации ТХС термопар
±
0,2 °С,
пределы допускаемой дополнительной абсолютной погрешности в диапазоне от -10
до +18 °С и от +28 до +50 °С
±
0,05 °С/°С.
2 МТШ-90 (ГОСТ Р 8.585 - 2001).
Измерение и воспроизведение сигналов термопреобразователей сопротивления
Тип ТС
Pt10(385)
Pt50(385)
Pt50(391)
Таблица 4 -
(ТС)
на дисплее
погрешности в режиме
P10(90)385
Пределы допускаемой
основной абсолютной
Обозначение
Диапазон измерений,
°
С
измерений (4-пр. соединение)
и воспроизведений
(2-пр. соединение),
°
С
от -200 до +100 включ.
±
0,9
св. +100 до +400 включ.
±
1,0
св. +400 до +660 включ.
±
1,1
св. +660 до +850
±
1,2
от - 200 до +100 включ.
±
0,22
P50(90)385
св. +100 до +400 включ.
±
0,29
P50(68)385
св. +400 до +660 включ.
±
0,35
св. +660 до +850
±
0,41
от -200 до +100 включ.
±
0,21
P50(90)391
св. +100 до +400 включ.
±
0,28
P50(68)391св. +400 до +660 включ.
±
0,35
P50(06)391
св. +660 до +850 включ.
±
0,40
св. +850 до +1100
±
0,5
Лист № 6
Всего листов 9
Тип ТС
Обозначение
на дисплее
Диапазон измерений,
°
С
Pt100(385)
P100(90)385
P100(68)385
от -180 до +200
от -200 до +200
±
0,21
Продолжение таблицы 4
P100(90)391
Pt100(391)P100(68)391
P100(06)391
Pt200(385)P200(90)385
Pt400(385)P400(90)385
Pt500(385)P500(90)385
Pt500(391)P500(06)391
P1К(90)385
Pt1000(385)
P1К(68)385
Pt1000(391)P1К(06)391
от -200 до +100 включ.
св. +100 до +400 включ.
св. +400 до +660 включ.
св. +660 до +850
от -200 до +100 включ.
св. +100 до +400 включ.
св. +400 до +660 включ.
св. +660 до +850 включ.
св. +850 до +1100
от -200 до +265 включ.
св. +265 до +400 включ.
св. +400 до +660 включ.
св. +660 до +850
от -200 до 0 включ.
св. 0 до +400 включ.
св. +400 до +660 включ.
св. +660 до +850
от -200 до +100 включ.
св. +100 до +400 включ.
св. +400 до +660 включ.
св. +660 до +850
от -200 до +100 включ.
св. +100 до +400 включ.
св. +400 до +660 включ.
св. +660 до +850
от -200 до +100 включ.
св. +100 до +400 включ.
св. +400 до +660 включ.
св. +660 до +850
от -200 до +100 включ.
св. +100 до +400 включ.
св. +400 до +660 включ.
св. +660 до +850 включ.
Пределы допускаемой
основной абсолютной
погрешности в режиме
измерений (4-пр. соединение)
и воспроизведений
(2-пр. соединение),
°
С
±
0,12
±
0,20
±
0,26
±
0,31
±
0,15
±
0,20
±
0,26
±
0,40
±
1,4
±
0,14
±
0,55
±
0,64
±
0,72
±
0,09
±
0,34
±
0,41
±
0,47
±
0,22
±
0,29
±
0,35
±
0,41
±
0,22
±
0,28
±
0,35
±
0,40
±
0,14
±
0,20
±
0,26
±
0,31
±
0,15
±
0,20
±
0,26
±
0,31
M50(90)428
50М(428)M50(68)428
M50(06)428
Лист № 7
Всего листов 9
на дисплее
погрешности в режиме
M100(06)428
от -180 до +200
Продолжение таблицы 4
Пределы допускаемой
основной абсолютной
Тип ТС
Обозначение
Диапазон измерений,
°
С
измерений (4-пр. соединение)
и воспроизведений
(2-пр. соединение),
°
С
M100(90)428
100М(428)M100(68)428
от -200 до +200
±
0,14
100Н(617)Н100(90)617
от -60 до +180
±
0,11
Примечание - Цифры в скобках в обозначениях на дисплее означают:
(06) - ГОСТ Р 8.625-2006, ГОСТ 6651-2009
(90) - ГОСТ 6651-2009, ГОСТ Р 8.625-2006, ГОСТ 6651-94
(68) - ГОСТ 6651-84
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей
среды вне диапазона от +18 до +28
°
С:
±
0,001% от показания/
°
С для частотных сигналов,
±
0,003% от диапазона измерений/
°
С для всех остальных электрических сигналов.
Таблица 5 - Измерение абсолютного (атмосферного) давления (только ASC-400-1-R)
Диапазон измеренийПределы допускаемой аб- Пределы допускаемой дополнительной
солютной основной по-абсолютной погрешности при рабочих
грешности
температурах от -10 до +50
°
С
от 70 до 110 кПаабс
±
0,05 кПа
±
0,005 кПа/10
°
С
от 7 до 100 МПаизб.
Таблица 6 - Измерение давления с внешними модулями давления APM
МодульДиапазон измеренийПределы допускаемой основной
погрешности
Верхниепределыизмерений
±
0,0075 % ВПИдля от 0 до 30 % ВПИвключ.
от0,2 до 3 МПаизб.
±
0,025 % ИВдля свыше30 до 100% ВПИ
АРМ
±
60 Па+ 1 е.м.р. длявакуума
Нижниепределыизмерений равнынулю
±
0,015 % ВПИдля от0 до30 % ВПИвключ.
±
0,05 % ИВдля свыше30 до 100 % ВПИ
АРМ * от 1,38 до 300 кПа абс. (с APM до 0,2 МПа)
±
0,08 кПа
от 1,38 до 400 кПа абс. (с APM до 0,3 МПа)
±
(0,025 % ИВ+0,03 кПа)
от 0,4 до 1,1 МПа абс. (с APM до 1 МПа)
±
0,025 % ИВ
от 1 до 3,1 МПа абс. (с APM до 3 МПа)
±
0,025 % ИВ
Примечания
1 ИВ - измеренная величина; ВПИ - верхний предел измерений; е.м.р. - единица младшего
разряда.
2 Пределы допускаемой приведённой дополнительной погрешности:
±
0,0005 % ВПИ/10°С.
3 Все АРМ модули являются универсальными и могут также применяться для измерения давления
с калибраторами моделей HPC41, HPC41-BARO, HPC42, HPC42-BARO (рег. № 64480-16),
а также ранее выпускавшимися моделями ASC301-R/ASC321-R/CSC201R (рег. № 55604-13),
ASC300-R (рег. № 25895-09), НРС G (рег.№ 49698-12) и АРС (рег.№ 25915-03).
4 * При наличии внутреннего барометрического модуля (модель ASC-400-1-R) все APM модули
избыточного давления позволяют измерять и абсолютное давление.
Лист № 8
Всего листов 9
9
Значение
Таблица 7 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение питания постоянного тока, В
(6 батарей или NiMH аккумуляторов АА, или сетевой адаптер/ЗУ)
220
96
55
0,584
Габаритные размеры, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Рабочие условия применения
- температура окружающей среды,
°
С,
- относительная влажность окружающей среды %, без конденсации
Средний срок службы, лет
от -10 до+50
от 0 до 90
10
Знак утверждения типа
наносится на калибраторы многофункциональные ASC-400-R, ASC-400-1-R методом наклейки
и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
по заказу
по заказу
по заказу
Таблица 8 - Комплектность средства измерений
НаименованиеОбозначение
калибратор многофункциональный ASC-400-R,
ASC-400-1-R
батареи питания-
комплект контрольных проводов-
кабель USB 2.0
мягкий кейс-
руководство по эксплуатации на рус--
ском языке
методика поверкиМП 201-029-2016
внешний термометр сопротивления -внешние
модули давления с соедини- -тельными
кабелями
ручные воздушные и гидравлические-
насосы со шлангами и фитингами
программное обеспечение-
сетевой адаптер-
комплект аккумуляторов-
зарядное устройстводляаккумуляторов-
по заказу
по заказу
по заказу
по заказу
Поверка
осуществляется по документу МП 201-029-2016 «Калибраторы многофункциональные
ASC-400-R, ASC-400-1-R. Методика поверки», утверждённому ФГУП «ВНИИМС» 28.11.2016 г.
Основные средства поверки: калибратор универсальный Н4-7 (рег. 22125-01),
мультиметр цифровой прецизионный 8508А (рег. 25984-14), мера электрического сопротив-
ления постоянного тока многозначная Р 3026-1 (рег. 8478-04), генератор сигналов
произвольной формы 33210А (рег. 32993-09), частотомер электронно-счётный 53131А
(рег. 26211-03), манометр абсолютного давления МПА - 15, кл.т. 0,01 (рег. 4222-74),
мановакууметр грузопоршневой МВП - 2,5, кл.т. 0,01; 0,02 (рег. 1652-99); манометры
грузопоршневые (кл.т. 0,01; 0,02): МП - 2,5, МП - 6, МП - 60, МП - 600, МП - 2500 (рег. № 31703-06).
Лист № 9
Всего листов 9
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус калибратора в соответствии с рисунком 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к калибраторам многофункцио-
нальным ASC-400-R, ASC-400-1-R
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.022-91 Государственная система обеспечения единства измерений. Государст-
венный первичный эталон и государственная поверочная схема для средств измерений силы
постоянного электрического тока в диапазоне от1∙10
-16
до 30 А
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений постоянного электрического напряжения
и электродвижущей силы
Приказ Росстандарта от 15.02.2016 № 146 «Об утверждении Государственной поверочной
схемы для средств измерений электрического сопротивления»
Изготовитель
Фирма «AMETEK Denmark A/S», Дания
Адрес: Gydevang 32-34, Post Office Box 30, DK-3450 Allerod, Denmark
Заявитель
Фирма Artvik, Inc., США
Адрес: 40 West 37
th
Street, Suite 803, New York, NY 10018 USA
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 495 437 55 77/7 495 781 86 40
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
32064-09 Комплексы компьютерные многофункциональные для исследования ЭМГ, ВП, ЭРГ и ОАЭ Нейро-МВП-4, Нейро-МВП-8, Нейро-Аудио, Нейро-ЭРГ ООО "Нейрософт", г.Иваново 1 год Перейти
41774-09 Калибраторы K800 Фирма "Hottinger Baldwin Messtechnik GmbH", Германия 1 год Перейти
50656-12 Калибраторы давления FCO Фирма "Furness Controls Limited", Великобритания 1 год Перейти
58363-14 Измерители метеорологических параметров многофункциональные ИМПМ-ЯМАЛ ООО "Информ-техника", г.Новосибирск 1 год Перейти
43989-20 Преобразователи измерительные цифровые многофункциональные ЦП 9010 Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз"), Республики Беларусь 4 года Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
