Системы управления эксплуатацией скважин автоматизированные АСУ-ОРЭ, ГРСИ 67398-17
Номер госреестра:
67398-17
Наименование СИ:
Системы управления эксплуатацией скважин автоматизированные
Обозначение типа:
АСУ-ОРЭ
Производитель:
ООО НПФ "Геоник", г.Казань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.05.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65938
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы управления эксплуатацией скважин автоматизированные АСУ-ОРЭ
Назначение средства измерений
СистемыуправленияэксплуатациейскважинавтоматизированныеАСУ-ОРЭ
(далее - системы) предназначены для измерения (дистанционного контроля) параметров
эксплуатации скважин (давление, температура, влагосодержание, расход) и регулирования
притока (закачки) флюида в них.
Описание средства измерений
Системы состоят из наземных частей - панели управления ПУ (trial - ПУ), в состав
которой может входить модем для дистанционной передачи данных, подземной части - блока
раздельной подачи и учета БРПУ (далее - БРПУ). В состав БРПУ могут входить:
- регулировочный электроклапан РЭК (далее - РЭК);
- каналы измерения: давления, температуры, влагосодержания;
- расходомер скважинный.

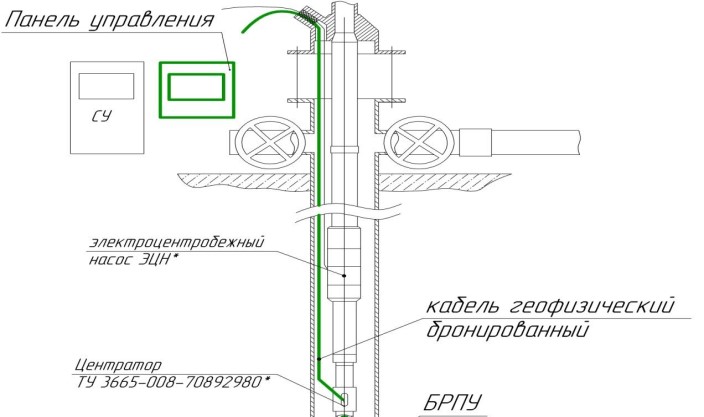

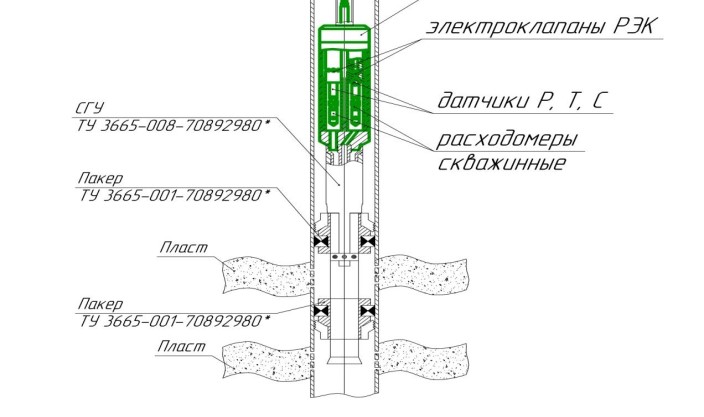

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Лист № 2
Всего листов 4
Программное обеспечение
Уровень защиты программного обеспечения (далее - ПО) «высокий» согласно
Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка
защиты программного обеспечения»
Цифровой идентификатор ПО
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
Plastreg
1.0.0.1575
-
Номер версии ПО в таблице 1 указан для базовой версии. Для последующих версий ПО
номер версии указывается в руководстве по эксплуатации и/или в руководстве пользователя на
новую версию ПО. На метрологическиую значимую часть ПО установлен пароль в режиме
«Разработчик», который храниться на предприятии-изготовителе системы, и не доступен
потребителю. При запуске ПО на персональном компьютере у потребителя автоматически
открывается интерфейс «Пользователь». На панели управления устанавливается замок.
Метрологические и технические характеристики
Метрологическиеиосновныетехническиехарактеристикисистемприведены
в таблице 2 и 3.
±
1
±
10
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений давления, МПа от 0 до 60
Пределы приведенной погрешности в диапазоне измерений
давления*, %
Диапазон измерений температуры,
°
Сот - 10 до + 120
Пределы абсолютной погрешности измерений температуры*,
°
С
±
1
Диапазон измерений объёмного влагосодержания, % от 0 до 100
Пределы допускаемой абсолютной погрешности измерений
объёмного влагосодержания*, %
Диапазон объемного расхода скважинной жидкости, м
3
/сутот 0 до 200
Пределы допускаемой относительной погрешности измерений
объемного расхода*, %, в диапазонах:
- от 0 до 60 включ., м
3
/сут ±4,0
- от 60 до 200 м
3
/сут ±2,0
* Погрешности нормированы для нормальных условий испытаний на эталонах,
аттестованных в установленном порядке при следующих климатических условиях:
- температура воздуха,
0
Сот +15 до +25
- относительная влажность воздуха, % от 15 до 80
- атмосферное давление, мм рт. ст., (кПа) от 720 до 780 (от 95,99 до 104)
Рабочая среда (скважинная жидкость)
Таблица 3 - Технические характеристики
Наименование характеристики
Максимальное давление герметичности БРПУ, МПа
Максимальное давление регулирования электроклапана РЭК,МПа
Параметры
пластовый флюид,
закачиваемая вода
50
30
Лист № 3
Всего листов 4
230
+
55
Окончание таблицы 3
Наименование характеристикиПараметры
Диапазон температуры окружающей среды,
°
С:
-
П
У;
от - 35 (- 60*) до + 50;
-
Б
РПУ
от -10 до + 80 (до +105*)
Диапазон регулирования объемадебита (расхода жидкости), м
3
/сут от 0 до 200
Максимальная глубина спуска, м, не более 3000
Максимальное содержание свободного газа для обеспечения
показаний расходомера скважинного в пределах установленной0,8 %
погрешности, %
Максимальная массовая доля воды в скважинной жидкости, %100
Средняя потребляемая мощность, Вт, не более:
- ПУ;80
- БПРУ 2
Питающее напряжение для подключения ПУ к источнику
питания:
-
зн
аче
ни
е
н
а
п
ряже
ни
я
(д
и
а
п
азо
н
),
В
;
-
60
- частота, Гц
50 ± 1
Номинальное напряжение БРПУ, В, не более 48
Средняя наработка на отказ, ч, не менее 9000
Срок службы, лет, не менее 3
*Примечание - Пункты, отмеченные «*» - по специальному заказу
Знак утверждения типа
наносится в центре титульного листа руководства по эксплуатации систем типографским
способом, на наружной поверхности корпуса БРПУ ударным методом.
Комплектность средства измерений
1 шт.
1 экз.
1 экз.
3000 м
Количество
1 экз.
ГНК.17.РП
1 диск
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Автоматизированная система управления АСУ-ОРД-2РЭК-2БТ-КГ-ПУ ТУ
эксплуатацией скважин АСУ-ОРЭ 4318-001-70892980-2016
Руководство по эксплуатации ГНК.17.СКПУЭС-2.РЭ
Руководство пользователя программного
обеспечения Рlastreg
Программное обеспечениеPlastreg
Инструкция. ГСИ. Системы управленияМП 0498-9-2016
эксплуатацией скважин автоматизи-
рованные АСУ-ОРЭ. Методика поверки
Кабель грузонесущий геофизический
КГ 3
´
15
бронированный
Поверка
осуществляется по документу МП 0498-9-2016 «Инструкция. ГСИ. Системы управления
эксплуатацией скважин автоматизированные АСУ-ОРЭ. Методика поверки», утвержденному
ФГУП «ВНИИР» 31 октября 2016 года.
Основные средства поверки:
- Государственный первичный специальный эталон единицы массового расхода
газожидкостных смесей ГЭТ 195-2011 по ГОСТ 8.637-2013, с диапазоном расходов от 2
до 110 т/ч (для жидкости), от 0,1 до 250 м
3
/ч (для газа), суммарные неопределенности: расхода
газа находится в пределах ±0,38 %, расхода жидкости находится в пределах ±0,46 %;
Лист № 4
Всего листов 4
- эталоны 1-го разряда по ГОСТ 8.637-2013, с диапазоном воспроизводимого массового
расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой системы, с
относительной погрешностью измерения массового расхода жидкой смеси от 0,5 до 1,0 %, с
диапазоном воспроизводимого объемного расхода газа (воздуха), приведенного к стандартным
условиям, соответствующим рабочему диапазону поверяемой системы, с относительной
погрешностью измерения объемного расхода газа (воздуха) до 1,5 %.
- эталоны 2-го разряда по ГОСТ 8.637-2013, с диапазоном воспроизводимого массового
расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с
относительной погрешностью измерения массового расхода жидкой смеси от 1,5 до 2,0 %, с
диапазоном воспроизводимого объемного расхода газа (воздуха), приведенного к стандартным
условиям, соответствующим рабочему диапазону поверяемой установки, с относительной
погрешностью измерения объемного расхода газа (воздуха) от 3 до 5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке систем в виде оттиска
поверительного клейма или наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
управления эксплуатацией скважин автоматизированным АСУ-ОРЭ
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений
массового расхода многофазных потоков
ТУ 4318-001-70892980-2016 Технические условия. Системы управления эксплуатацией
скважин автоматизированные АСУ-ОРЭ.
Изготовитель
Общество с ограниченной ответственностью Научно-производственная фирма «Геоник»
(ООО НПФ «Геоник»)
ИНН 1658053275
Адрес: 420095,Республика Татарстан, г. Казань, ул. Восстания, д.100, корпус 15В, офис 1
Телефон: (843) 210-03-33
Web-сайт:
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А
Тел.(843)272-70-62, факс 272-00-32; Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
