Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 65926

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 предназначены

для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические.

Резервуары представляют собой стальные конструкции, состоящие из цилиндрической

стенки и двух днищ. Форма днищ:

- плоские (РГС-50);

- конические (РГС-60).

Цилиндрическая стенка резервуаров включает в себя:

- шесть поясов рулонной сборки (РГС-50);

- семь поясов рулонной сборки (РГС-60).

Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 расположены

в филиалах «Ленская нефтебаза» АО «Саханефтегазсбыт».

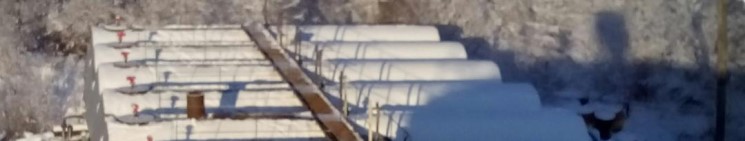

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60

представлен на рисунках: 1, 2.

Таблица 1

Номер резервуараМесто расположения

1 2

Резервуары стальные горизонтальные цилиндрические РГС-50

1, 2, 3, 4, 5, 6, 7, 8,АЗС 48, Республика Саха (Якутия), г. Ленск

9, 10, 11, 12,

187КАЗС, Республика Саха (Якутия), Ленский район, п. Витим

8а, 9а Нефтесклад, Республика Саха (Якутия), Оленекский район, п. Оле-

нек

Резервуары стальные горизонтальные цилиндрические РГС-60

201, 202, 203, 204,КАЗС, Республика Саха (Якутия), Ленский район, п. Витим

205, 206, 208, 209,

210, 212, 213

1, 2, 3, 4, 5, 6, 7,Нефтесклад, Республика Саха (Якутия), Оленекский район,

10, 11, 12, 13, 14п. Оленек

Лист № 2

Всего листов 4

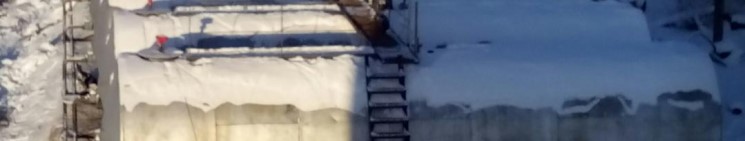

Рисунок 1 - Общий вид резервуара РГС-50

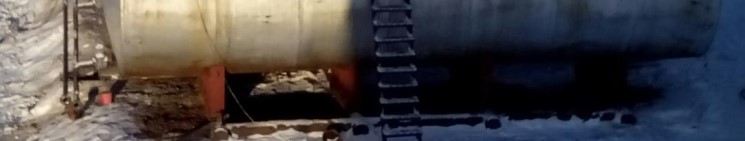

Рисунок 2 - Общий вид резервуара РГС-60

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60

не предусмотрено.

Программное обеспечение

отсутствует.

Лист № 3

Всего листов 4

Метрологические и технические характеристики

±0,25

Таблица 2 - Метрологические характеристики

НаименованиеЗначение

характеристики РГС-50 РГС-60

5060

Номинальная вместимость, м

Пределы допускаемой относи-

тельной погрешности вмести-

мости, %

- 40 до + 40

Таблица 3 - Технические характеристики

Наименование

характеристики

Значение

РГС-50РГС-60

Средний срок службы, лет, не

менее

Условия эксплуатации:

Температура окружающего

воздуха, °С

Атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Количество, шт.

Обозначение

РГС-50

РГС-60

Таблица 4 - Комплектность средств измерений

Наименование

Резервуар стальной горизонтальный цилиндрический.

Паспорт.

Градуировочная таблица

Резервуар стальной горизонтальный цилиндрический.

Паспорт.

Градуировочная таблица

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные

цилиндрические. Методика поверки».

Основные средства поверки:

- государственный рабочий эталон единицы длины в диапазоне значений от 0 до 100 м;

- государственный рабочий эталон единицы длины в диапазоне значений от 0 до 30 м;

- государственный рабочий эталон единицы толщины 2 разряда в диапазоне значений

от 0,8 до 20 мм;

- государственный рабочий эталон единицы длины 4 разряда в диапазоне значений

от 1,6 до 10 м.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице

резервуара в месте подписи поверителя.

Лист № 4

Всего листов 4

Сведения о методиках (методах) измерений

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам

выполнения измерений.

Нормативные и технические документы, устанавливающие требования к резервуарам

стальным горизонтальным цилиндрическим РГС-50, РГС-60

ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические

условия;

РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое

обслуживание и метрологическое обеспечение в условиях эксплуатации;

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика

поверки.

Изготовитель

Акционерное общество «Саханефтегазсбыт» (АО «Саханефтегазсбыт»)

ИНН 1435115270

Юридический адрес: РФ, Республика Саха (Якутия), 677000, г. Якутск, ул. Чиряева, д.3

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт расходометрии»

Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А

Телефон: +7 (843) 272-70-62

Факс +7 (843) 272-00-32

E-mail:

office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений

в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2017 г.
