Номер госреестра:
6738-11
Наименование СИ:
Омметры
Обозначение типа:
М419
Производитель:
ПАО "Уманский завод "Мегомметр", Украина, г.Умань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.12.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44709
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Омметры М419
Назначение средства измерений
Омметры М419 предназначены для измерения сопротивления изоляции сетей пере-
менного тока с изолированной нейтралью напряжением до 420 В, частотой от 45 Гц до 500 Гц.
Описание средства измерений
Принцип действия прибора основан на измерении сопротивления изоляции на посто-
янном оперативном токе.
Омметры предназначены для применения в передвижных и стационарных электроус-
тановках.

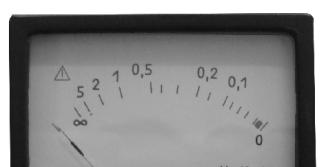

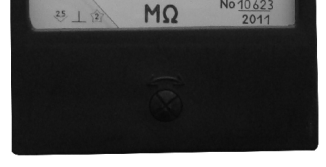

Фотографии омметра.
Рис.1
Метрологические и технические характеристики
Наименование параметра
Класс точности
Значение
2,5
0…5
1
250
0,6
220 ± 22
Диапазон измерений сопротивления, МОм
Потребляемая мощность, Вт, не более
Входное сопротивление, кОм, не менее
Оперативный ток, А, не более
Напряжение питания, В
Рабочие условия применения:
- диапазон рабочих температур, ºС
- относительная влажность при 35 ºС без конденсации, %
от минус 50 до плюс 70
до 95
Габаритные размеры, мм
Масса, кг, не более
Наработка на отказ, ч
80 × 80 × 100
0,2
40 000
Оттиск клейма
поверителя

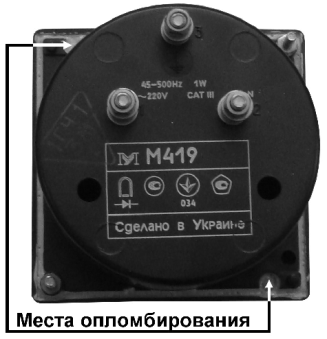

Фотографии омметра и мест опломбирования приведены на рисунке 1.
Оттиск клейма
ОТК
Лист № 2
всего листов 2
Знак утверждения типа
Знак утверждения типа наносится на корпус омметра способом сеткографии или оф-
сетной печати и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
В комплект поставки входят: омметр и руководство по эксплуатации.
Поверка
осуществляется согласно ГОСТ 8.409-81 «Омметры. Методы и средства поверки»
Перечень основного оборудования, необходимого для поверки:
1. Магазин сопротивлений Р4001 кл.т. 0,1, пределы измерения сопротивлений 1·10
4
-1·10
7
Ом;
2. Магазин сопротивлений Р33 кл.т. 0,2, пределы измерения сопротивлений 0,1-99999,9 Ом;
3. Вольтметр С5024 кл.т. 0,5, пределы измерения напряжения 0-300 В;
4. Секундомер С1-2А, цена деления 0,2 с;
5. Пробойная установка УПУ-1:
- испытательное напряжение 0-10 кВ;
- погрешность установки напряжения ± 10%;
6. Мегаомметр ЭС0210/1-Г кл.т.2,5, диапазон измерения 0-1000 МОм, измерительные напря-
жения 100 В, 250 В, 500 В.
Сведения о методиках (методах) измерений
Сведения отсутствуют
Нормативные и технические документы, устанавливающие требования к омметрам М419.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие техниче-
ские условия»;
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабо-
раторного оборудования. Часть 1. Общие требования».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществление производственного контроля за соблюдением установленных зако-
нодательством Российской Федерации требований промышленной безопасности к эксплуата-
ции опасного производственного объекта.
Изготовитель
ПАО «Уманский завод «Мегомметр»
Адрес: 20300, Украина, г. Умань, Черкасская обл., ул. Советская, д. 49
тел.: +38 (04744) 3-32-96, факс: +38 (04744) 3-70-18, 3-80-27
е-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Е.Р. Петросян
Заместитель Руководителя Федерального
Агентства по техническому регулированию
и метрологии
М.П.
«_____» ______________2011 г.
