Номер госреестра:
67378-17
Наименование СИ:
Теплосчетчики
Обозначение типа:
EW
Производитель:
Фирма "Honeywell GmbH", Германия; Фирма "Diehl Metering GmbH", Германия; Фирма "Engelmann Sensor GmbH", Германия
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.05.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65918
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики EW
Назначение средства измерений
Теплосчетчики EW предназначены для измерений объемного расхода, объема,
температуры, разности температур прямого и обратного потоков теплоносителя (воды) и
вычисления количества тепловой энергии в закрытых системах теплоснабжения.
Описание средства измерений
Принцип действия теплосчетчиков EW основан на измерении объемного расхода,
температур теплоносителя в подающем и обратном трубопроводах с последующим
вычислением разности температур, объема теплоносителя и количества тепловой энергии.
Теплосчетчики EW состоят из измерительно-вычислительного блока; ультразвукового
датчика расхода; пары калиброванных совместно с измерительно-вычислительным блоком
датчиков температуры Pt 1000 (модификация EW700) или Pt 500 (модификация EW773).
Датчики температуры снабжены маркировочными трубками синего и красного цвета.
Датчик температуры с красной трубкой устанавливается в подающий трубопровод системы
отопления, а датчик температуры с синей трубкой - в обратный трубопровод.
Теплосчетчики EW измеряют и отображают на 8-разрядном жидкокристаллическом
индикаторе следующие параметры: накопленное значение количества теплоты; накопленное
значение объема теплоносителя; объемный расход теплоносителя; текущее значение
температур теплоносителя в подающем и обратном трубопроводах; разность температур
теплоносителя в подающем и обратном трубопроводах; общее количество часов работы;
серийный номер теплосчетчика EW.
Изменение режимов индикации теплосчетчиков EW производится путем нажатия
кнопки на передней панели.
Теплосчетчики EW могут комплектоваться интерфейсным модулем для дистанционного
считывания информации по интерфейсу M-Bus или радиочастотным модулем.
Теплосчетчики EW изготавливаются двух модификаций: EW700 и EW773, которые
имеют следующие отличия:
-
внешний вид;
-
наличие у теплосчетчиков EW модификации EW773 съемного измерительно-
вычислительного блока;
-
типы датчиков температуры;
-
наличие только резьбового соединения у теплосчетчиков EW модификации EW700;
-
интерфейсы передачи данных;
-
вывод информации через жидкокристаллический дисплей.
В зависимостиотноминальногодиаметра идиапазона объемногорасхода
теплоносителя теплосчетчики EW модификации EW700 выпускаются 5 моделей, а
теплосчетчики EW модификации EW773 - 10 моделей.
Теплосчетчики EW имеют энергонезависимую память, в которой хранятся:
-
накопленные значения тепловой энергии;
-
накопленные значения объемов теплоносителя;
-
архив месячных значений на 24 месяца;
-
журнал историй, дневные значения на 2 года (теплосчетчики EW модификации EW700);
-
журнал ошибок и изменений на 127 событий (теплосчетчики EW модификации EW700);
-
время работы теплосчетчика в штатном и нештатном режимах, час.
Общий вид теплосчетчиков EW представлен на рисунках 1 и 2.
Лист № 2
Всего листов 8

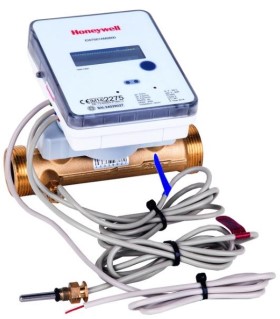

Рисунок 1 - Общий вид теплосчетчиков EW модификации EW700
Рисунок 2 - Общий вид теплосчетчиков EW модификации EW773
в резьбовом и фланцевом исполнениях
Корпус теплосчетчиков EW опломбирован, и конструкция исключает возможность
несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную
информацию. Пломбирование теплосчетчиков EW осуществляется с помощью проволоки и
свинцовой (пластмассовой) пломбы. Места пломбировки теплосчетчиков EW приведены на
рисунке 3.

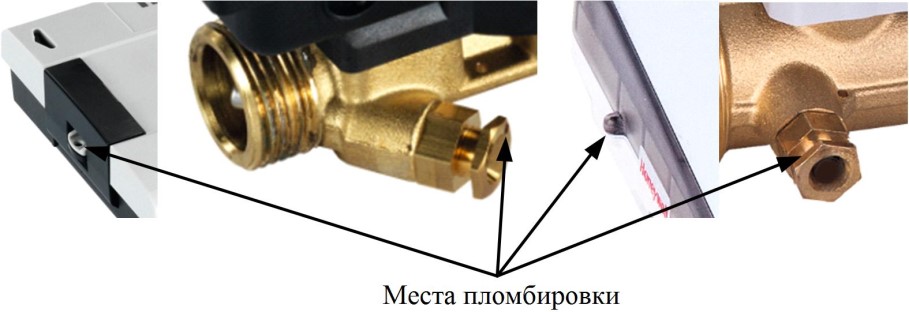

Рисунок 3 - Схема пломбировки от несанкционированного доступа теплосчетчиков EW
Программное обеспечение
является встроенным.
Лист № 3
Всего листов 8
Программное обеспечение производит считывание информации о текущем значении
объемного расхода и температуры теплоносителя. На основании полученной информации
программное обеспечение производит расчет объема теплоносителя, разности температур,
энтальпии в прямом и обратном трубопроводах системы отопления и потребленной тепловой
энергии. Программное обеспечение осуществляет проверку корректности всех измеренных и
рассчитанных значений. При обнаружении ошибки на жидкокристаллический индикатор
теплосчетчиков EW выводится соответствующее сообщение. Кроме того, программное
обеспечение обеспечивает связь теплосчетчиков EW с персональным компьютером или
системой сбора информации с приборов учета по интерфейсному модулю с выходом M-Bus или
радиочастотному модулю, а также хранение журнала потребленной тепловой энергии.
Программное обеспечение установлено в микропроцессоре, расположенном внутри
измерительно-вычислительного блока теплосчетчика EW. Все стандартные характеристики
теплосчетчиков EW запрограммированы в процессе изготовления и установлены в
энергонезависимую память.
В процессе эксплуатации программное обеспечение теплосчетчиков EW модификации
EW700 не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Номер версии и контрольная сумма программного обеспечения теплосчетчиков EW
модификации EW773 отображается на жидкокристаллическом индикаторе. Идентификационные
данные программного обеспечения теплосчетчиков EW модификации EW773 приведены
в таблице 1.
УровеньзащитыпрограммногообеспечениятеплосчетчиковEW«высокий»
в соответствии с Р 50.2.077-2014.
теплосчетчиков EW
Таблица 1 - Идентификационные данные программного обеспечения
модификации EW773
Идентификационные данные (признаки)
Идентификационное наименование программного обеспечения
Номер версии (идентификационный номер) программного обеспечения
Цифровой идентификатор программного обеспечения
Значение
SW
F02-02
18803
Метрологические и технические характеристики
Метрологические и основные технические характеристики теплосчетчиков EW
представлены в таблицах 2 и 3.
0,0150,0250,0350,0600,100
1,52,53,56,010
Таблица 2 - Метрологические и основные технические характеристики теплосчетчиков EW
модификации EW700
Наименование параметраЗначение
Номинальный диаметрDN 15DN 20DN 25DN 32DN 40
Теплоноситель Вода
Минимальноезначениеобъемного
расхода теплоносителя, q
i
, м
3
/ч
Постоянное значениеобъемного
расхода теплоносителя, q
p
, м
3
/ч
Пределы допускаемой относительной
погрешности при измерении объема±(2+0,02·q
p
/ q)
*
теплоносителя, %
Давление теплоносителя, МПа, не
более
1,6
Лист № 4
Всего листов 8
от +4 до +95
от +3 до +91
3,6
Окончание таблицы 2
Наименование параметраЗначение
Диапазонизмеренийтемпературы
теплоносителя, °С
Пределыдопускаемойабсолютной
погрешностиприизмерении±(0,6+0,004·t)
*
температуры теплоносителя, °C
Диапазонизмеренийразности
температур теплоносителяв
подающем и обратном трубопроводах,
ΔΘ, °С
Пределы допускаемой относительной
погрешности при измерении разности±(0,5+3·ΔΘ
min
/ ΔΘ)
*
температур теплоносителя, %
Пределы допускаемой относительной
погрешностиприизмерении±(3+4·ΔΘ
min
/ΔΘ +0,02·q
p
/ q)
*
количества тепловой энергии, %
Классточностидатчикарасхода
теплосчетчика по ГОСТ Р ЕН 1434-1-2
2011
Электропитание от литиевой батареи
с номинальным напряжением, В
Габаритные размеры, мм, не более:
- длина203,0235,0280,0300,0330,0
- ширина131,0131,0131,0131,0131,0
- высота 94,0 96,5 99,0102,5106,5
Масса, кг, не более 0,8 0,9 1,5 2,0 3,0
Условия эксплуатации:
- температура окружающей среды, °Сот +5 до +55
- относительнаявлажность
окружающей среды при температуре
35 °С, %, не более80
- атмосферное давление, кПаот 84,0 до 106,7
жидкокристаллический дисплей;
Вывод информации
оптический интерфейсный модуль с протоколом
M-Bus;
инфракрасный порт
Средний срок службы, лет12
Средняя наработка на отказ, ч 87000
*
где q - измеренное значение объемного расхода теплоносителя, м
3
/ч;
t - измеренное значение температуры теплоносителя, °С;
ΔΘ-измеренноезначениеразноститемпературтеплоносителявпрямомиобратном
трубопроводах, °С.
Лист № 5
Всего листов 8
DN 80DN 100
Таблица 3 - Метрологические и основные технические характеристики теплосчетчиков EW модификации EW773
Наименование параметра Значение
ИсполнениеРезьбовоеФланцевое
Номинальный диаметр DN 15 DN 20DN 25 DN 40 DN 32 DN 40 DN 50DN 65
Теплоноситель Вода
0,0060,0100,0240,024
Минимальное значение объемного расхода0,040
1)
/0,040
1)
/ 0,060
1)
/ 0,100
1)
/
теплоносителя, q
i
, м
3
/ч 0,100 0,1000,1500,250
0,240
1)
/
0,1600,250
2)
/
1,200
3)
p
3
теплоносите , q , м /ч
4060
от +1 до +105
2
Постоянное
ля
значениеобъемногорасхода
1,52,56,010,06,010,015,025,0
Давление теплоносителя, МПа, не более 1,6 2,5
Пределыдопускаемойотносительной
погрешностиприизмеренииобъема±(2+0,02·q
p
/ q)
*
теплоносителя, %
Диапазонизмеренийтемпературы
теплоносителя, °С
Пределыдопускаемойабсолютной
погрешности при измерении температуры±(0,6+0,004·t)
*
теплоносителя, °C
Диапазон измерений разности температур
теплоносителявподающемиобратномот +3 до +104
трубопроводах, ΔΘ, °С
Пределыдопускаемойотносительной
погрешностиприизмеренииразности±(0,5+3·ΔΘ
min
/ ΔΘ)
*
температур теплоносителя, %
Пределыдопускаемойотносительной
погрешностиприизмеренииколичества±(3+4·ΔΘ
min
/ΔΘ +0,02·q
p
/ q)
*
тепловой энергии, %
Классточностидатчикарасхода
теплосчетчика по ГОСТ Р ЕН 1434-1-2011
Электропитаниеот литиевой батареис
номинальным напряжением, В
3,6
Лист № 6
Всего листов 8
Вывод информации
Окончание таблицы 3
Наименование параметраЗначение
Габаритные размеры, мм, не более:
- длина190,0230,0380,0440,0260,0300,0270,0300,0300,0360,0
- ширина100,0100,0100,0100,0100,0100,0100,0100,0100,0100,0
- высота 96,5102,0111,5127,0151,0163,0172,5191,5206,5227,0
Масса, кг, не более 0,8 0,9 1,5 3,0 4,8 6,8 7,6 9,6 11,0 17,0
Условия эксплуатации:
- температура окружающей среды, °Сот +5 до +55
- относительнаявлажностьокружающей
среды при температуре 35 °С, %, не более80
- атмосферное давление, кПаот 84,0 до 106,7
жидкокристаллический дисплей;
оптический интерфейсный модуль с протоколом M-Bus;
радиочастотный модуль (частота 868 МГц);
модуль с импульсным выходом;
модуль интерфейса RS232/RS485;
модуль с аналоговым выходом от 4 до 20 мА
Средний срок службы, лет12
Средняя наработка на отказ, ч87000
1)
При установке в горизонтальном положении.
2)
При установке в вертикальном положении.
3)
При установке в перевернутом положении.
*
где q - измеренное значение объемного расхода теплоносителя, м
3
/ч;
t - измеренное значение температуры теплоносителя, °С;
ΔΘ - измеренное значение разности температур теплоносителя в прямом и обратном трубопроводах, °С.
Лист № 7
Всего листов 8
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Комплектность теплосчетчиков EW представлена в таблице 4.
1 комплект
1 комплект
Количество
1 шт.
1 экз.
1 экз.
2 шт.
Обозначение
--
МП 0516-1-2016
--
-
Таблица 4 - Комплектность теплосчетчиков EW
Наименование
Теплосчетчик EW (модель по заказу)
Паспорт
Методика поверки
Заглушка
Комплект для подсоединения ультразвукового датчика
расхода для модификации EW700
Комплект для подсоединения датчиков температуры (по
заказу)
Упаковка индивидуальная
-
1 шт.
Поверка
осуществляется по документу МП 0516-1-2016 «Инструкция. ГСИ. Теплосчетчики EW.
Методика поверки», утвержденному ФГУП «ВНИИР» 5 декабря 2016 г.
Основные средства поверки:
-
рабочий эталон единиц объемного расхода и объема жидкости 2-го разряда согласно
ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного
и массового расхода (объема и массы) воды» в диапазоне расходов, соответствующих
диапазону расхода теплосчетчиков EW;
-
рабочий эталон единицы температуры 3-го разряда, согласно ГОСТ 8.558-2009. «ГСИ.
Государственная поверочная схема для средств измерений температуры» в диапазоне
температур, соответствующих диапазону измерений теплосчетчиков EW;
-
охлаждающая водяная баня HETO типа CBN 8-30, диапазон воспроизводимых
температур от минус 30 °С до 120 °С, нестабильность поддержания температуры ±0,01 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик теплосчетчиков EW с требуемой точностью.
Знак поверки наносится в паспорт теплосчетчиков EW.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
EW
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
Техническая документация Honeywell GmbH, Diehl Metering GmbH и Engelmann Sensor
GmbH
Изготовители
Honeywell GmbH, Германия
Адрес: Hardhofweg, 74821 Mosbach, Germany
Телефон: +49 6261 810, факс +49 6261 81393
Web-сайт:
Лист № 8
Всего листов 8
Diehl Metering GmbH, Германия
Адрес: Industriestrasse 13, 9152 Ansbach, Germany
Телефон: +49 981 1806-06, факс: +49 981 1806-615
Web-сайт:
Engelmann Sensor GmbH, Германия
Адрес: Rudolf-Diesel-Straße 24 - 28, 69168 Wiesloch-Baiertal, Germany
Телефон: +49 6222 / 9800-0, факс: +49 6222 / 9800-50
Web-сайт:
Заявитель
Закрытое акционерное общество «Хоневелл» (ЗАО «Хоневелл»)
ИНН 7710065870
Адрес: 121059, Россия, Москва, ул. Киевская 7
Телефон: (495) 796 9800, факс: (495) 796 98 93 / 94
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 35065-07 | Теплосчетчики | Ray (мод. 447,448, 449) | Фирма "Hydrometer GmbH", Германия | 4 года | Перейти |
| 76477-19 | Теплосчетчики | PT900 | Фирма "GE Sensing EMEA", Ирландия; Фирма "GE Infrastructure Sensing, LLC", США; Фирма "GE Sensing and Inspection (Changzhou) Co., Ltd.", Китай | 4 года | Перейти |
| 29649-05 | Теплосчетчики | Малахит-ТС8 | ООО НПК "ИР-Прибор", г.Москва | 4 года | Перейти |
| 19003-99 | Теплосчетчики | ABB F3R | Фирма "ABB Metering SVM AB", Швеция | 4 года | Перейти |
| 16533-99 | Теплосчетчики | ТЭМ-05М | НПФ "ТЭМ-Сервис", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
