Теплосчетчики ВИС.Т3, ГРСИ 67374-17
Номер госреестра:
67374-17
Наименование СИ:
Теплосчетчики
Обозначение типа:
ВИС.Т3
Производитель:
ООО "НПО "Тепловизор", г.Москва; ООО "Тепловизор Пром", г.Москва
Межповерочный интервал:
1 год - для теплосчетчиков с погрешностью ±0,2 %; 6 лет - для остальных
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.05.2022
Описание типа:
Методика поверки:
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2216
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики ВИС.Т3
Назначение средства измерений
Теплосчетчики ВИС.Т3 (далее теплосчетчики), предназначены для измерения и
коммерческого учета тепловой энергии (количества теплоты), параметров и расхода
теплоносителявсистемахтепло-водо-хладоснабжения,дозированияжидкихсреди
кондиционирования воздуха.
Описание средства измерений
Принцип работы теплосчетчика основан на измерении расхода, температуры и давления
теплоносителя в прямом и обратном трубопроводах систем теплоснабжения и последующем
определении тепловой энергии, объёма и других параметров теплоносителя путём обработки
измерений тепловычислителем.

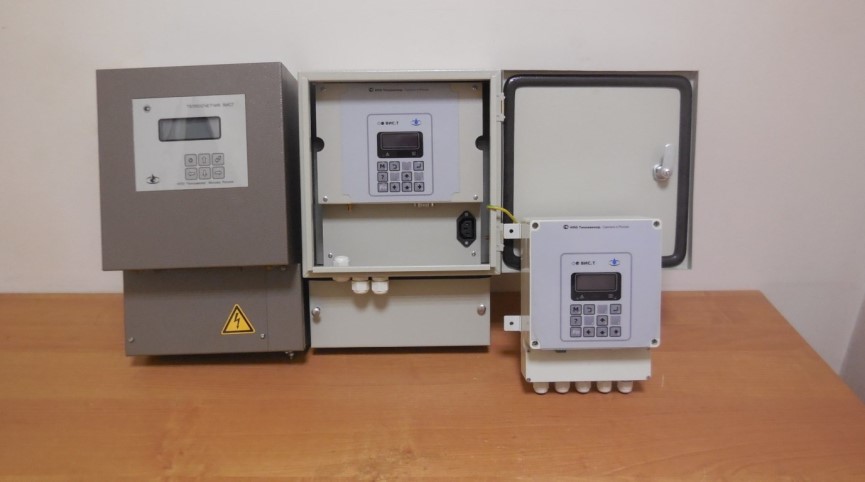

Теплосчетчики (Рисунок 1) имеют два исполнения (ВС, ТС) и состоят из отдельных
функциональных блоков электронного блока, первичных полнопроходных электромагнитных
преобразователей расхода, первичных погружных электромагнитных преобразователей скорости,
вычислителейколичестватеплоты,средствизмерений,внесенныхвФедеральный
информационный фонд по обеспечению единства измерений, согласно таблицам 1, 2, 3, а также
вспомогательного оборудования (принтера, модема, адаптера переноса данных и пр.).
Электронный блок непрерывно контролирует исправность первичных преобразователей
расхода (скорости), температуры и давления и линий связи с ними. Данные диагностики
выводятся на индикатор. Электронный блок может иметь моноблочное или раздельное с
первичным преобразователем расхода исполнение. По заказу потребителей может поддерживать
цифровые интерфейсы RS-232, RS-485, Ethernet, M-BUS, OPC-сервер, HART, GSM, USB и иметь
токовый и/или частотный импульсный выходной сигнал (сигналы), пропорциональный
объемному расходу (расходам). Электронный блок может иметь дополнительно интерфейс типа
Centroniсs для подключения принтера или двухпроводную линию связи с гальванической
развязкой на оптронах для объединения теплосчетчиков в локальную сеть. В зависимости от
заказа электронный блок поставляется в металлическом или пластиковом корпусе.
Тип расходомера
Регистра-
ционный
номер
Тип расходомера
Регистра-
ционный
номер
24849-13
18312-03
61953-15
15820-07
40607-09
26343-08
55115-13
51794-12
Таблица 1 - Типы применяемых преобразователей расхода и счетчиков
2
4
3
Счетчики холодной и горячей
воды ВМХ и ВМГ
Счетчики холодной и горячей
воды турбинные WP-Dynamic
Счетчики крыльчатые холодной
и горячей воды СКБ
1
Преобразователи расчетно-
измерительные ТЭКОН-19
Преобразователи расчетно-
измерительные ТЭКОН-19
Счетчики холодной и горячей
воды ВСХ, ВСХд, ВСГ, ВСГд,
ВСТ
Счетчики воды крыльчатые
ВСХН, ВСХНд, ВСГНд, ВСТН
Счетчики холодной и горячей
воды ВСХ, ВСХд, ВСГ, ВСГд,
ВСТ
61402-15
48241-11
19727-03
48242-11
19728-03
Счетчики воды крыльчатые
ВСХН, Trial, ВСГН, ВСГНд,
ВСТН
Счетчики холодной и горячей
воды ETW/ETK водоучет
2
Счетчики холодной и горячей
воды крыльчатые одноструйные
ЕТ
Счетчики холодной и горячей
воды крыльчатые многоструйные
М
Счетчики холодной и горячей
воды MTK/MNK/MTW
водоучет
Датчики давления МТ100
49083-12
Датчики избыточного
давления МИДА-ДИ-12П
17635-03
61533-15
Датчики давления
малогабаритные КОРУНД
47336-16
44236-10
Датчики давления МС20
27229-11
55983-13
Датчики давления МТ100М
46325-10
18375-08
31654-14
32854-13
28313-11
63044-16
Преобразователи давления
измерительные НТ
26817-17
Датчики давления ИД
26818-15
Датчики давления МТ-ЖКХ
49699-12
Датчики избыточного
давления ДИД-01
trial-19
55928-13
62292-15
Преобразователи давления
ПДТВХ-1
43646-10
31654-19
Преобразователи давления
измерительные НТ
26817-18
75925-19
Таблица 2 - Типы применяемых преобразователей давления
Тип датчика давления
Регистрационный
trial
Тип датчика давления
Регистрационный
номер
1
2
3
4
Преобразователи
давления измерительные
MBS1700, MBS1750
Преобразователи давления
измерительные АИР-10
Преобразователи давления
измерительные СДВ
Преобразователи
измерительные
Сапфир-22МТ
Датчики давления DMK,
DMP
Датчики давления
Метран-55
Датчики давления
Метран-150
Преобразователи
давления измерительные
АИР-20/М2
Датчики избыточного
давления с электрическим
выходным сигналом
ДДМ-03Т-ДИ
Датчики давления
тензорезистивные APZ,
ALZ, АMZ, ASZ
Преобразователи
давления измерительные
АИР-10
Преобразователи
давления измерительные
DMР, DMК
Таблица 3 - Типы применяемых термопреобразователей сопротивления
Регистраци-
онный номер
Комплекты термометров
сопротивления из платины
технических разностных
КТПТР-01; КТПТР-03, 06, 07, 08
46156-10
Комплекты термометров
сопротивления из платины
технические разностные
КТПТР-04, 05, 05/1
39145-08
Термопреобразователи
сопротивления ТС-Б
61801-15
28354-10
39144-08
14763-14
46155-10
61084-15
Термопреобразователи
сопротивления ТСП-05
14456-13
38790-13
Комплекты термометров
сопротивления платиновых КТС-Б
43096-15
Комплекты
термопреобразователей
сопротивления КТСП-Н
38878-17
21839-12
15422-06
Термопреобразователи
сопротивления платиновые
ТСП-Н
38959-17
24204-03
33995-07
3
Тип термопреобразователя
Тип термопреобразователя
1
Регистраци-
онный
номер
2
3
4
Термометры сопротивления из
платины технические ТПТ-15
Термометры сопротивления из
платины технические ТПТ-1
Термометры сопротивления
(термопреобразователи
сопротивления) ДТС
Термометры сопротивления
ТС 005
Преобразователи
термоэлектрические ТП
Комплекты
термопреобразователей
сопротивления КТСМ, КТСП
Комплекты
термопреобразователей
сопротивления платиновые
ТСПТК
Термопреобразователи
медные технические ТМТ
Комплекты
термопреобразователей
сопротивления платиновых
КТСПТВХ-В
Термопреобразователи
сопротивления платиновые
ТСПТВХ
Теплосчетчики обеспечивают измерение, вычисление, индикацию и архивирование
следующих параметров:
- среднечасовое и суммарное значение отпущенной (полученной) тепловой энергии по
каждому (от одного до шестнадцати) источнику (потребителю) с учетом направления движения
теплоносителя (при использовании электромагнитных преобразователей расхода);
- текущие и среднечасовые значения объемного (массового) расхода, температуры и
давления теплоносителя по каждому трубопроводу, температуры наружного воздуха;
- суммарные объемы (массы) теплоносителя, протекшие в каждом трубопроводе по
каждому направлению раздельно за все время работы (при использовании электромагнитных
преобразователей расхода);
- времени наработки и простоя узла учета за каждый астрономический час и за все время
работы;
-текущее астрономическое время и дату;
- информацию о возникших в процессе работы нештатных ситуациях.
Глубина архивов среднечасовой информации до трех лет. Сохранность информации при
выключенном питании не менее 10 лет.
Условное обозначение теплосчетчиков ВИС.Т3
4
ВИС.Т3 ХХ
хх
– хх
– хх
– хх
– хх
– хх
хх
– х
х
х
– х – х – х - х - х - х…х
х-хх
хх
12345678910 11 12 13 14 15 161718 19
1.Исполнение: ТС – теплосчетчик; ВС – расходомер–счетчик
2. Количество каналов измерения расхода электромагнитными преобразователями
погружного типа (0 – 16)
3.Количество каналов измерения расхода электромагнитными преобразователями
полнопроходного типа (0 – 16)
4. Количество каналов измерения расхода вихревого типа (0 – 16)
5. Количество каналов измерения расхода тахометрического типа (0 – 16)
6. Количество каналов измерения давления (0 – 16)
7. Количество каналов измерения температуры (0 – 16)
8. Количество тепловых систем или виртуальных приборов (0 –16)
9. Наличие интерфейса RS485: 0 – нет; 1 – есть
10. Наличие сменного модуля интерфейса: 0 – нет; 1 – есть
11. Тип корпуса электронного блока: 0- металлический; 1 – пластиковый
12. Степень защиты корпуса электронного блока: 0 – IP40; 1 – IP54; 2 – IP65; 3 - IP68
13. Степень защиты корпуса первичного преобразователя:
0 – IP65; 1 – IP66; 2 – IP67; 3 – IP68
14. Наличие ЖК индикации: 0 – нет; 1 – есть.
15. Максимальная температура рабочей среды: 0 - +150ºС; 1 - +200ºС
16. Средний срок службы (средняя наработка на отказ), не менее: 0 – 12 лет (100000 ч);
1 - 15 лет (120000 ч); 2 - 25 лет (180000 ч)
17. АС - абразивостойкое исполнение первичных преобразователей расхода
Д - приборы с переключением диапазонов измерения расхода
Е - наличие Ethernet
Е1 - наличие встроенного телефонного модема
Е2 - наличие GSM-модема
И - приборы с электронным блоком в раздельном исполнении
К - приборы с дублированием каналов измерения
М - приборы с электронными блоками, установленными на первичных преобразователях
расхода
Н - приборы для рабочих сред с электропроводностью ниже 5
10
-4
См/м
Н1 - приборы для рабочих сред с повышенным осадкосодержанием
П - приборы погружного типа с 3-мя преобразователями скорости
П2 - приборы погружного типа с 2-мя преобразователями скорости
Р(2) - работа в системах с изменением направления потока (номер трубопровода,
по умолчанию - все каналы)
C - расширенный диапазон эксплуатационных характеристик электронного блока
( от минус 50 до плюс 55
С) со стабилизацией температуры внутри
корпуса электронного блока
Т - наличие токового выходного сигнала о значении расхода
У - наличие USB - интерфейса
Х - наличие HART (только для модификации ВС)
Ч - наличие частотного выходного сигнала о значении расхода
18. Диапазон выходных токов (при наличии токового выхода): 0 – 5 мА;0 – 20 мА; 4 – 20 мА.
19. Питание: ~220В; =12В; =24 В
Общий вид средства измерений представлен на рисунке 1. Схема пломбировки от
несанкционированного доступа, обозначение места нанесения знака поверки представлены на
рисунке 2 и 3.
5
Полнопроходное исполнениеПогружное исполнение
Внешний вид электронных блоков
Рисунок 1-Общий вид средства измерений
6

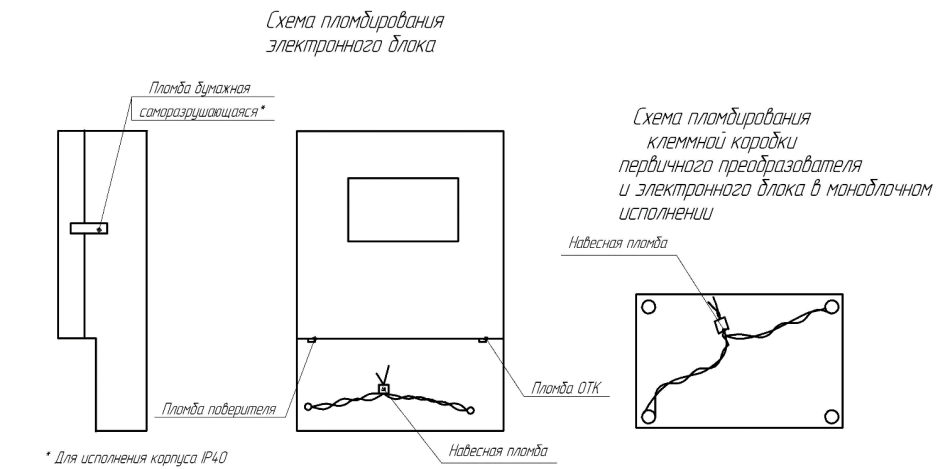

Рисунок 2- Схема пломбировки от несанкционированного доступа.

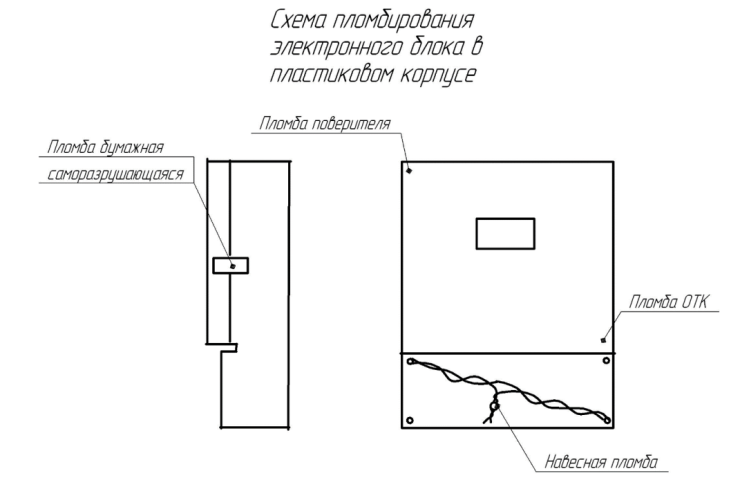

Рисунок 3- Схема пломбировки от несанкционированного доступа.
Программное обеспечение
Встроенное программное обеспечение (ПО) управляет процессом измерения, производит
вычисления метрологических параметров, управляет интерфейсными функциями прибора.
Уровеньзащитыпрограммногообеспечения«Высокий»всоответствиис
Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
7
Таблица 4
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО
Цифровой идентификатор ПО
Алгоритмвычисленияцифрового
идентификатора ПО
Значение
НС-А; НС-F; HC-M; HC-N
2.29 - 2.90
0-65535
CRC-16
ВИС.Т.Мини
не ниже 0.9.5
--
Метрологические и технические характеристики
- от Gп до Gв
±6,0 (±7,0)
±4,0 (±5,0)
±2,5 (±3,6)
±2,0 (±3,4)
Значение
2
Таблица 5 - Метрологические характеристики
Наименование характеристики
1
Пределы допускаемой относительной погрешности при измерении
объемногорасходаиобъемасиспользованиемштатных
полнопроходных электромагнитных первичных преобразователей
расхода, %, в диапазоне расходов:
- от Gн до Gп
- от Gп до Gв
2
0,6; ±0,2*
Пределы допускаемой относительной погрешности при измерении
объемного расхода и объема с использованием штатных погружных
электромагнитных первичных преобразователей скорости, (три/два
преобразователя), %, в диапазоне расходов:
- от Gн до Gп
(1,6+0,015·G
В
/Gi)
не более 2,5 (3,0)
1,6/
2,0
±(2+4/Δt+0,01Gв/G)
±(3+4/Δt+0,02Gв/G)
0,1
±(0,5+Δt
min
/
t)
± (0,1+0,001
t)
[± (0,6+0,004
t)]
Пределы допускаемой относительной погрешности при измерении
тепловой энергии в диапазоне расходов от Gп до и разности
температур Δt, %
- полнопроходное исполнение - Ду 2,5 - 1500 мм
- погружное исполнение - Ду 300 - 4000 мм
1
С
 
t
2
С;
2
С
 
t
10
С;
10
С
 
t
20
С;
20
С
 
t ≤ 149
С (20
С
 
t ≤ 180
С)*
Пределы допускаемой относительной погрешности при измерении
тепловой энергии в диапазоне расходов от Gн до Gп, %
- полнопроходное исполнение - Ду 2,5 - 1500 мм
- погружное исполнение - Ду 300 - 4000 мм
Пределыдопускаемойотносительнойпогрешностиканалов
преобразованияэлектроннымблоком частотно-импульсных
сигналов при измерении объема, %
Пределы допускаемой относительной погрешности электронного
блока при измерении тепловой энергии, %
Пределы допускаемой абсолютной погрешности при измерении
температурыt,
С,безучетаучетом]погрешности
термопреобразователей
Пределы допускаемой приведенной погрешности при измерении
давления без учета погрешности преобразователей давления, %
±0,15
8
Продолжение таблицы 5
1
относительной
2
погрешности измерения
±0,01
Пределы допускаемой
времени, %
_______________
*-по спец. заказу
Значение наибольшего (максимального) объемного расхода G
В
для электромагнитного
преобразователя расхода соответствуют средней скорости потока от 1 до 10 м/с, значение
переходного (линейного) объемного расхода G
П
соответствует 10% от G
В
, значение наименьшего
(минимального) объемного расхода G
Н
соответствует G
В
/DD, где DD динамический диапазон
измерения расхода: DD=250, для полнопроходных первичных преобразователей расхода Д
У
от
2,5 до 1500 мм (DD=10, 100, 500, 1000, 2000 по заказу); DD=100 для погружных первичных
преобразователей скорости Ду от 300 до 4000 мм. (DD=25, 50, 250 по заказу).
Измеряемая среда
Диаметры условного прохода полнопроходных
электромагнитных первичных преобразователей, мм
от 300 до 4000
Таблица 6-Основные технические характеристики
Наименование характеристики
1
Значение
2
Теплофикационная, природная
вода, питьевая вода по ГОСТ Р
51232-98, технологические
растворы, конденсат,
хладагенты, суспензии,
эмульсии, электропроводящие
жидкости с удельной
проводимостью
от 3
10
-6
до 10 См/м.
2,5; 4; 6; 10; 15; 20; 25; 32; 40; 50;
65; 80; 100; 150; 200; 250; 300;
400; 500; 600; 700; 800; 900; 1000;
1100; 1200; 1300; 1400; 1500
Диапазон условных диаметров трубопроводов для
погружных электромагнитных первичных
преобразователей, мм
Диапазон температур рабочей среды,
С
-воды, конденсата, электропроводящей жидкости
-хладагента
Диапазон измерений разности температур
теплоносителя,
С
от 0 до +150 (от 0 до +200)*
от -50 до +50 (от -50 до +200)*
от 1 до 149
(от 1 до 180)*
0,6; 1,0; 1,6; 2,5; 40*
Максимальное давление рабочей среды, МПа
Напряжение питания, В
-переменный ток
-постоянный ток
10%
220
15%
12; 24
50±1
Частота, Гц.
Диапазон температур окружающей среды,
С
-электронного блока
-первичного преобразователя
от +5 до +55
(от -50 до +55)*
от -50 до +55
-частотный, Гц
9
Продолжение таблицы 6
12
от +5 до +55
от 5 до 95
Диапазон температур хранения и транспортирования,
С
Диапазон относительной влажности окружающего
воздуха, %
Выходные сигналы:
-аналоговый, мА
от 0 до 5
(от 0 до 20; от 4 до 20)
от 0 до 1000 (от 0 до 10000)
70
IP 40 (IP54, IP 65, IP68)*
IP 65 (IP 67, IP 68)*
350 х 380 х 155
8
100000 (120000; 180000)*
12 (15; 25)*
Максимальная потребляемая мощность, В
А, не более
Степень защиты
-электронный блок
-первичные преобразователи
Габаритные размеры электронного блока, мм, не более
Масса электронного блока, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
_______________
*-по спец. заказу
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на
левой стороне лицевой панели электронного блока.
Комплектность средства измерений
Руководство по эксплуатации
1экз.
Паспорт
Обозначение
Таблица 7-Комплектность средства измерений
Наименование
Теплосчетчик ВИС.Т3
Кол-во
1шт.
1экз.
Методика поверки
ВАУМ.407312.114 РЭ3
ВАУМ.407312.114 РЭ4
ВАУМ.407312.114 ПС3
ВАУМ.407312.114 ПС4
ВАУМ.407312.114 МП4
1экз.
Поверка
осуществляется по документу ВАУМ.407312.114МП4 «Теплосчетчики ВИС.Т3 (погружное
исполнение,полнопроходноеисполнение).Методикаповерки»сизменением№1,
утвержденному ФГУП «ВНИИМС» 26.02.2020 г.
Основные средства поверки:
- эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009 в диапазоне значений от
0 до 100
С;
-эталонединицычастотыпоГОСТ8.129-2013вдиапазонезначений
от 0,001 до 4∙10
4
Гц;
-установкадляповеркирасходомеровисчетчиковжидкостиОПУС-01,
диапазон расхода от 0,025 до 125 м
3
/ч, с погрешностью ±0,2% при измерении расхода и объема
методом сличения, с погрешностью ±0,07% при измерении массы и массового расхода весовым
методом, регистрационный № 45746-10;
- установка для поверки расходомеров и счетчиков жидкости ОПУС-02-600,
диапазон расхода от 0,25 до 640 м
3
/ч, с погрешностью ±0,2%, регистрационный № 40070-08;
- поверочная имитационная установка ПОТОК-Т, скорость потока от 0 до 10 м/с, с
погрешностью
0,2%, регистрационный № 14519-13;
- мегаомметр цифровой Е6-36/1, диапазон измерений от 0 до 10000 Ом, погрешность
±5%, регистрационный № 52913-13;
10
- мера электрического сопротивления постоянного тока многозначная Р3026-1, с
погрешностью ±0,002%, регистрационный № 9478-91;
- прибор для поверки вольтметров дифференциальный В1-12,источник тока
от 1·10
-9
до 1·10
-1
А, регистрационный № 6013-77;
-имитатортермопреобразователейсопротивленияМК3002-1-100,диапазон
воспроизводимых температур от 0 до +160ºС, погрешность ±0,005%, регистрационный
№ 18854-99.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
ВИС.Т3
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие
технические требования и методы испытаний
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие
технические условия
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и
лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие
требования
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ТУ 4218-001-45859091-04 Теплосчетчики ВИС.Т. Технические условия изменением
№2)
Изготовители
Общество с ограниченной ответственностью «НПО «ТЕПЛОВИЗОР»
(ООО «НПО «ТЕПЛОВИЗОР»)
ИНН 7721302674
Адрес: 109428, г. Москва, Рязанский проспект, дом 8а, строение 9
Телефон/факс: +7 (495)730-47-44
E-mаil: mail@teplovizor.ru
Web-сайт: http://www.teplovizor.ru
Общество с ограниченной ответственностью «Тепловизор Пром»
(ООО «Тепловизор Пром»)
ИНН 7721281336
Адрес: 109428, г. Москва, Рязанский проспект, дом 8а, строение 9
Телефон/факс: +7 (495)730-47-44,
E-mаil: prom@teplovizor.ru
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
11
В части вносимых изменений
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон: +7 (495) 491-78-12
E-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
15465-96 Теплосчетчики Multical III VW Фирма "Kamstrup A/S", Дания 4 года Перейти
35533-07 Теплосчетчики ЛОГИКА 8961 ЗАО НПФ "Логика", г.С.-Петербург 4 года Перейти
60723-15 Теплосчетчики ТЭМ-104-КВ СООО "АРВАС", Беларусь, г.Минск 4 года - до ввода в эксплуатацию; 2 года - в эксплуатации Перейти
23194-07 Теплосчетчики ТСК7 ЗАО "НПФ Теплоком", г.С.-Петербург 4 года Перейти
26632-04 Теплосчетчики СТ10 ЗАО "Тепловодомер", г.Мытищи 4 года Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
