Анализаторы цветности фотометрические ColorPlus 2, ColorPlus EX, ГРСИ 67361-17
Номер госреестра:
67361-17
Наименование СИ:
Анализаторы цветности фотометрические
Обозначение типа:
ColorPlus 2, ColorPlus EX
Производитель:
Фирма "Sigrist-Photometer AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.05.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65901
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цветности фотометрические ColorPlus 2, ColorPlus EX
Назначение средства измерений
Анализаторы цветности фотометрические ColorPlus 2, ColorPlus EX (далее по тексту -
анализаторы) предназначены для автоматического определения цветности прозрачных
жидкостей в производственных условиях.
Описание средства измерений
Принцип действия анализаторов основан на измерении ослабления света при
прохождении через исследуемую жидкость. Ослабление интенсивности света, вызванное
поглощением и/или рассеянием ингредиентов в исследуемой жидкости, описывается законом
Ламберта-Бера.
Анализаторы состоят из блока управления навесного монтажа SICON и фотометра с
обходной измерительной ячейкой размером 100 или 50 мм.
Анализаторы выпускаются в следующих модификациях: ColorPlus 2 и ColorPlus EX,
которые отличаются наименованием встроенного ПО и исполнением корпуса. Модель
ColorPlus EX выполнена во взрывозащищенном корпусе.
Общий вид анализаторов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 3.

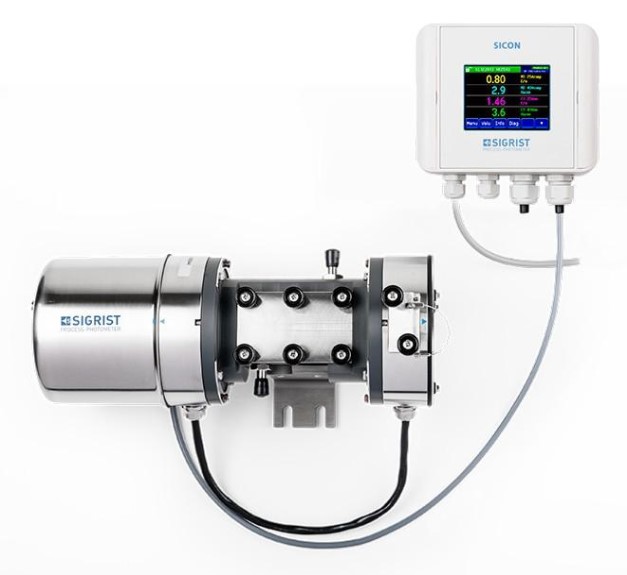

Рисунок 1 - Общий вид Анализатора воды фотометрического ColorPlus 2
Лист № 2
Всего листов 5

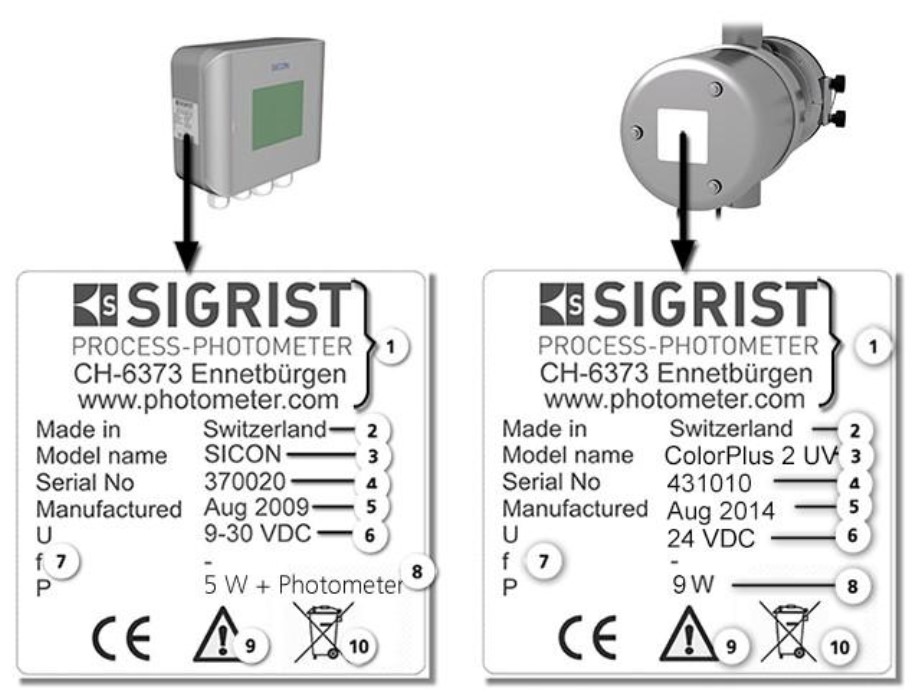

Рисунок 3 - Схема пломбировки, обозначение места нанесения знака поверки и маркировки:
1 - производитель, 2 - страна производства, 3 - название изделия, 4 - серийный номер,
5 - дата производства, 6 - рабочее напряжение, 7 - диапазон частот, 8 - мощность,
9 - смотрите руководство пользователя, 10 - смотрите информацию по утилизации
Программное обеспечение
Управление работой анализаторов, обработка результатов измерений осуществляется с
помощью встроенного программного обеспечения. У каждой модификации анализаторов
имеется свое программное обеспечение. Для модели ColorPlus 2 используется ПО
SiPhoV124.uc3, для модификации ColorPlus EX используется ПО Abso.bin.

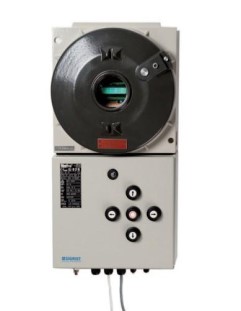

Рисунок 2 Общий вид Анализатора воды фотометрического ColorPlus EX
Место
пломбирования
Место
нанесения знака
поверки
Лист № 3
Всего листов 5
Программное обеспечение позволяет:
- осуществлять настройку и контроль работы прибора в процессе эксплуатации;
- проводить калибровку прибора;
- рассчитывать цветовые характеристики для различных источников света и
стандартных колориметрических наблюдателей.
Программа осуществляет передачу данных посредством протоколов Ethernet, Modbus
TCP, Profibus DP (опционально), HART (опционально), Modbus RTU (опционально) на
персональный компьютер для упрощения сбора, обработки результатов измерений требуемых
параметров и сохранения информации.
Идентификационныеданныеметрологическизначимойчастипрограммного
обеспечения указаны в таблице 1.
Идентификационные данные (признаки)
V124 и выше
V2.9 и выше
-
-
Таблица 1
Значение
ColorPlus 2
SiPhoV124.uc3
ColorPlus EX
Abso.bin
Идентификационное наименование ПО
Номер версии (идентификационный
номер) ПО
Цифровой идентификатор ПО
(контрольная сумма исполняемого кода)
Уровень защиты программного обеспечения анализаторов от непреднамеренных и
преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
Наименование характеристики
Таблица 2 - Метрологические характеристики
Значение характеристики
ColorPlus 2 ColorPlus EX
от 0,01 до 20,00
±2
от 0,01 до 20,00
Диапазон измерений цветности по хром-кобальтовой
шкале, градусы цветности
Пределы допускаемой относительной погрешности
измерения цветности по хром-кобальтовой шкале, %
Диапазонизмеренийцветностипоплатино-
кобальтовой шкале, единицы Хазена
Пределы допускаемой относительной погрешности
измерения цветности по платино-кобальтовой, %
±2
Наименование характеристики
от +15 до +35
Таблица 3 - Основные технические характеристики
Значение характеристики
ColorPlus 2 ColorPlus EX
от 0 до 3
от +30 до -16
от 0 до 420
Диапазон показаний цвета, ЕА*
Диапазон показаний цвета по шкале Сейболта
Диапазонпоказанийцветностипоплатино-
кобальтовой шкале, единицы Хазена
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха (без
конденсации), %
- атмосферное давление, кПа
от 10 до 90
от 96 до 104
Лист № 4
Всего листов 5
Наименование характеристики
Значение характеристики
ColorPlus 2 ColorPlus EX
от 9 до 30
24
519,5 × Ø134
160
´
157
´
60
10
Питание от сети постоянного тока тока:
-напряжение блока управления, В
-напряжение фотометра, В
Габаритные размеры, мм, не более
- фотометра
- блока управления
Масса, кг, не более
* ЕА - единицы абсорбции
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и корпус
анализатора методом наклеивания.
Комплектность средства измерений
Таблица 4
Наименование
Анализатор цветности фотометрический ColorPlus 2/ColorPlus EX
Твердотельный образец для калибровки
Руководство по эксплуатации
Методика поверки
Количество, шт.
1
1
1
1
Поверка
осуществляется по документу МП 010.Д4-17 «ГСИ. Анализаторы цветности фотометрические
ColorPlus 2, ColorPlus EX. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13 января
2017 г.
Основные средства поверки:
ГСО 9608-2010 Государственный стандартный образец цветности водных растворов
(хром-кобальтовая шкала)
Основные метрологические характеристики:
интервал допускаемых аттестованных значений от 498 до 502 градусов цветности ;
границы допускаемой относительной погрешности ±1% (при Р=0,95).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора (место нанесения указано на рисунке 3).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
цветности фотометрическим ColorPlus 2, ColorPlus EX
ГОСТ 31868-2012. «Вода. Методы определения цветности».
ГОСТ 29131-91 «Продукты жидкие химические»
Техническая документация «SIGRIST-PHOTOMETER AG», Швейцария
Лист № 5
Всего листов 5
Изготовитель
«SIGRIST-PHOTOMETER AG», Швейцария
Hofurlistrasse 1, 6373 Ennetbürgen, Switzerland
Телефон: +41 (0)41 624 54 54
Факс: +41 (0)41 624 54 55
E-mail:
Заявитель
Общество с ограниченной ответственностью «ТЕХНОАНАЛИТ» (ООО «ТЕХНОАНАЛИТ»)
105062, г. Москва, ул. Покровка, 42, стр. 5А
ИНН 7724200617
Телефон: +7 (495) 258 25 90
Факс: +7 (495) 937 70 40
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
