Анализаторы мутности AquaScat 2, TurbiScat и AquaMaster, ГРСИ 67360-17
Номер госреестра:
67360-17
Наименование СИ:
Анализаторы мутности
Обозначение типа:
AquaScat 2, TurbiScat и AquaMaster
Производитель:
Фирма "Sigrist-Photometer AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.05.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65900
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы мутности AquaScat 2, TurbiScat и AquaMaster
Назначение средства измерений
Анализаторы мутности AquaScat 2, TurbiScat и AquaMaster (далее по тексту - анализаторы)
предназначены для автоматического определения мутности питьевой, технической, природной
и сточной вод.
Описание средства измерений
Принцип действия анализаторов основан на измерении ослабления светового потока
при прохождении через исследуемую жидкость. Фокусированный луч света проходит через
исследуемую жидкость. Свет, рассеиваемый находящимися в исследуемой жидкости
частицами, регистрируется под углом 90° и под углами 90 и 25° для модификации TurbiScat.
Анализаторы выполнены в виде блока, который условно состоит из нескольких частей:
части для отбора пробы и части содержащей фотометр и управляющую электронику.
Анализаторы выпускаются в следующих модификациях:
AquaScat 2 WTM - предназначена для питьевой и технической воды;
AquaScat 2 WTM-A - предназначена для питьевой и технической воды, имеет
автоматическую калибровку по встроенному твердотельному стандарту;
AquaScat 2 HT - предназначена для природной воды;
AquaScat 2 P - измеряется и учитывается проходящий и рассеянный свет (двухлучевая
система), предназначен для измерения мутности в воде под давлением;
TurbiScat - измерение мутности проходит под углами 90 и 25°, имеется возможность
дополнительного контроля цветности анализируемой жидкости;
AquaMaster - имеется возможность дополнительного определения рН и концентрации
растворенного кислорода.
Общий вид анализаторов представлен на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 5.

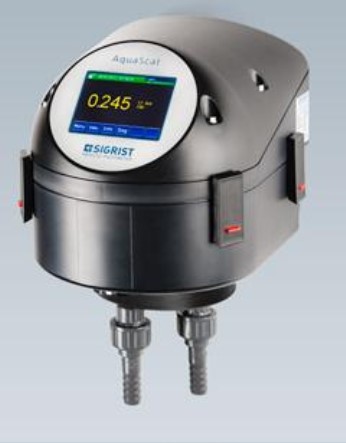

Рисунок 1 - Общий вид Анализаторов мутности моделей
AquaScat 2 WTM/WTM-A и AquaScat 2 HT
Лист № 2
Всего листов 6

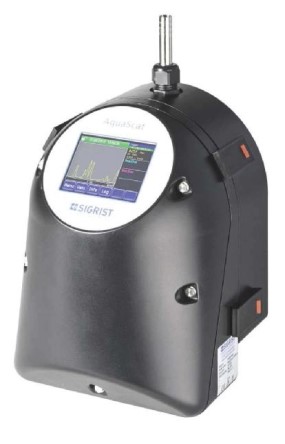

Рисунок 2 - Общий вид Анализатора мутности модели AquaScat 2 P
Рисунок 3 - Общий вид Анализатора мутности модели TurbiScat

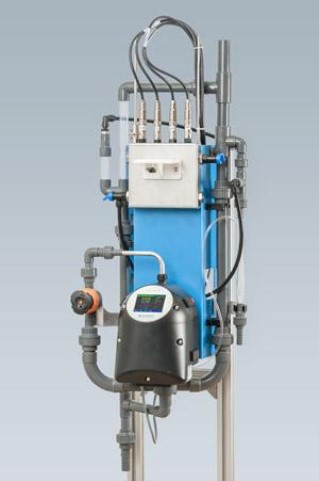

Рисунок 4 - Общий вид Анализатора мутности модели AquaMaster
Лист № 3
Всего листов 6
Программное обеспечение
Управлениеработойанализаторовосуществляетсяспомощьювстроенного
программного обеспечения SiPhoV124.uc3, предназначенного для обработки результатов
измерений, настройки параметров работы анализатора, вывода данных на дисплей и передачи
данных на периферийные регистрирующие устройства.
Также реализован обмен данными между анализатором и персональным компьютером
посредствомпротоколовEthernet,ModbusTCP,ProfibusDP(опционально),HART
(опционально), Modbus RTU (опционально).
Идентификационныеданныеметрологическизначимойчастипрограммного
обеспечения указаны в таблице 1.
Идентификационные данные (признаки)
Значение
-
Таблица 1
SiPhoV124.uc3
V124 и выше
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Уровень защиты программного обеспечения анализаторов от непреднамеренных и
преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
Значение
AquaScat 2 P
TurbiScat
AquaMaster
Таблица 2 - Метрологические характеристики
Наименование
характеристики AquaScat 2AquaScat 2
WTM/WTM-A HT
Диапазонот 0,01 доот 0,01 до
измерений 4000,00 4000,00
мутности,
ЕМФ*
от 0,01 до
100,00
от 0,01 до
4000,00
от 0,01 до
4000,00

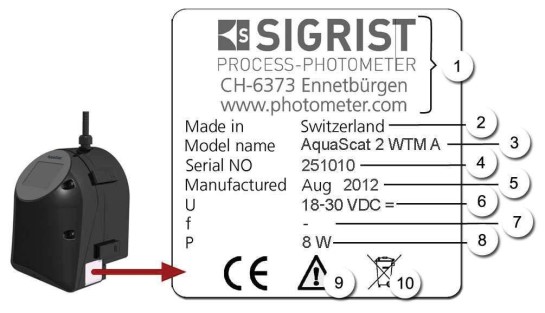

Рисунок 5 - Схема пломбировки, обозначение места нанесения знака поверки и маркировки:
1 - Производитель; 2 - Страна происхождения; 3 - название изделия; 4 - Серийный номер;
5 - Дата производства; 6 - Рабочее напряжение; 7 - Диапазон частот; 8 - Мощность;
9 - следуйте руководству по эксплуатации; 10 - следуйте информации по утилизации
Место нанесения
знака поверки
Место
пломбировки
Лист № 4
Всего листов 6
TurbiScat
AquaMaster
±3
-
от 1 до 14
-
±0,1
НаименованиеЗначение
характеристики
AquaScat 2 AquaScat 2 AquaScat 2 P
WTM/WTM-AHT
Пределы
допускаемой
относительной
погрешности
измерений
мутности, %
Диапазон---
измерений рН
Пределы---
допускаемой
относительной
погрешности
измерений pH, %
Примечание * ЕМФ - единица мутности по формазину
-
от 4 до 25
диаметр100,5
× длина118,5
550×1150×400
2,5
15,5
TurbiScat
AquaMaster
---
Таблица 3 - Основные технические характеристики
НаименованиеЗначение
характеристики
AquaScat 2AquaScat2 HTAquaScat 2P
WTM/WTM-A
Диапазон
показаний
концентрации
растворенного
кислорода,
мг/л
Габаритные
размеры
3,6
(Д×Ш×В), мм,
207×323×216
не более
Масса, кг,
не более
Условия
эксплуатации:
-температура
окружающего
воздуха, °Сот +15 до +35
- относительная
влажность
окружающего
воздуха(без
конденсации), %от 0 до 95
- атмосферное
давление, кПаот 96 до 104
Питание от сети
постоянного
тока:
- напряжение, Вот 18 до 30
Лист № 5
Всего листов 6
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измерений
Количество, шт.
1
1
1
1
Таблица 4
Наименование
Анализаторы мутности AquaScat 2 WTM/WTM-A/AquaScat 2 HT/
AquaScat 2 P/TurbiScat/AquaMaster*
Твердотельный образец для калибровки
Руководство по эксплуатации
Методика поверки
* в зависимости от заказа
Поверка
осуществляется по документу МП 009.Д4-17 «ГСИ. Анализаторы мутности AquaScat 2,
TurbiScat и AquaMaster. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13 января
2017 г.
Основные средства поверки:
1 Государственный стандартный образец мутности (формазиновая суспензия) ГСО 7271-96
Основные метрологические характеристики:
значение мутности в интервале от 3800 до 4200 ЕМФ;
относительная погрешность определения мутности ± 2,0 %.
2 Стандарт-титры для рН-метрии тип 2 (рН=1,65), тип 5 (рН=4,01), тип 9 (рН=6,86),
тип 13 (рН=9,18), тип 16 (рН=12,43) по ГОСТ 8.135-2004
Основные метрологические характеристики:
отклонение рН от номинального значения не более 0,01рН
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора (место нанесения указано на рисунке 5).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
мутности AquaScat 2, TurbiScat и AquaMaster
Техническая документация «SIGRIST-PHOTOMETER AG», Швейцария
Изготовитель
«SIGRIST-PHOTOMETER AG», Швейцария
Hofurlistrasse 1, 6373 Ennetbürgen, Switzerland
Телефон: +41 (0)41 624 54 54; Факс: +41 (0)41 624 54 55
E-mail:
Заявитель
Общество с ограниченной ответственностью «ТЕХНОАНАЛИТ» (ООО «ТЕХНОАНАЛИТ»)
105062, г. Москва, ул. Покровка, 42, стр. 5А
ИНН 7724200617
Телефон: +7 (495) 258 25 90; Факс: +7 (495) 937 70 40
E-mail:
Лист № 6
Всего листов 6
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
