Номер госреестра:

67357-17

Наименование СИ:

Резервуары стальные вертикальные цилиндрические

Обозначение типа:

РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000

Производитель:

АО "Саханефтегазсбыт", г.Якутск

Межповерочный интервал:

5 лет

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 93 шт. с зав.№ РВС-400: 13 … 18, 45 … 52; РВС-700: 24, 26, 33, 68 … 71; РВС-1000: 27, 30 … 32, 36, 38, 39, 72; РВС-2000: 35 … 37, 110, 115, 118; РВС-3000: 1 … 6, 25 … 27, 31, 33, 34/парк, 63, 116, 117, 34/нефтесклад; РВС-5000: 32, 37 … 40, 73, 74, 76, 77, 80 … 100, 102 … 109, 111 … 114

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 65897

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

РезервуарыстальныевертикальныецилиндрическиеРВС-400,РВС-700,

РВС-1000, РВС-2000, РВС-3000, РВС-5000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-1000,

РВС-2000, РВС-3000, РВС-5000 предназначены для измерения объема нефти и нефтепродуктов,

а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные вертикальные цилиндрические.

Резервуары представляют собой стальные конструкции цилиндрической формы

с днищем и крышей.

Цилиндрическая стенка резервуаров включает в себя:

пять цельносварных поясов полистовой сборки (РВС-400);

шесть цельносварных поясов полистовой сборки (РВС-700, РВС-1000 (№72, 27, 30, 31, 32));

восемь цельносварных поясов полистовой сборки (РВС-1000 (№ 36), РВС-2000,

РВС-3000, РВС-5000);

девять цельносварных поясов полистовой сборки (РВС-1000 № 38, 39),

Листы изготовлены из стали марки 09Г2С.

Фундамент резервуара: песчаный грунт, гидрофобный слой.

Запорная арматура опломбирована от несанкционированного доступа.

Резервуары стальные вертикальныецилиндрическиеРВС-400, РВС-700, РВС-1000, РВС-2000,

РВС-3000, РВС-5000 расположены в филиалах «Якутская нефтебаза» АО «Саханефтегазсбыт».

Общий вид резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700,

РВС-1000, РВС-2000, РВС-3000, РВС-5000 представлен на рисунках: 1, 2, 3, 4, 5, 6.

Таблица 1

Номер резервуараМесто расположения

1 2

Резервуары стальные вертикальные цилиндрические РВС-400

13, 14, 15, 16, 17, Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12

18, 45, 46, 47, 48,

49, 50, 51, 52

Резервуары стальные вертикальные цилиндрические РВС-700

68, 69, 70, 71Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12

24, 26, 33Нефтесклад,РеспубликаСаха(Якутия),Усть-Алданскийрайон,

п. Ары-Тит

Резервуары стальные вертикальные цилиндрические РВС-1000

72Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12

27, 30, 31, 32, 36, Нефтесклад,РеспубликаСаха(Якутия),Усть-Алданскийрайон,

38, 39п. Ары-Тит

Лист № 2

Всего листов 7

Продолжение таблицы 1

Резервуары стальные вертикальные цилиндрические РВС-2000

35, 36, 110, 115, Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12

118

37Нефтесклад, Республика Саха (Якутия), Усть-Алданский район, п. Ары-Тит

Резервуары стальные вертикальные цилиндрические РВС-3000

1, 2, 3, 4, 5, 6, 25, Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12

26, 27, 31, 33,

34/парк, 63, 116,

117

34/нефтесклад, 35Нефтесклад, Республика Саха (Якутия), Усть-Алданский район, п. Ары-Тит

Резервуары стальные вертикальные цилиндрические РВС-5000

32, 37, 38, 39, 40, Парк, Республика Саха (Якутия), п. Жатай, ул. Строда 12

73, 74, 76, 77, 80,

81, 82, 83, 84, 85,

86, 87, 88, 89, 90,

91, 92, 93, 94, 95,

96, 97, 98, 99, 100,

102, 103, 104, 105,

106, 107, 108, 109,

111, 112, 113, 114

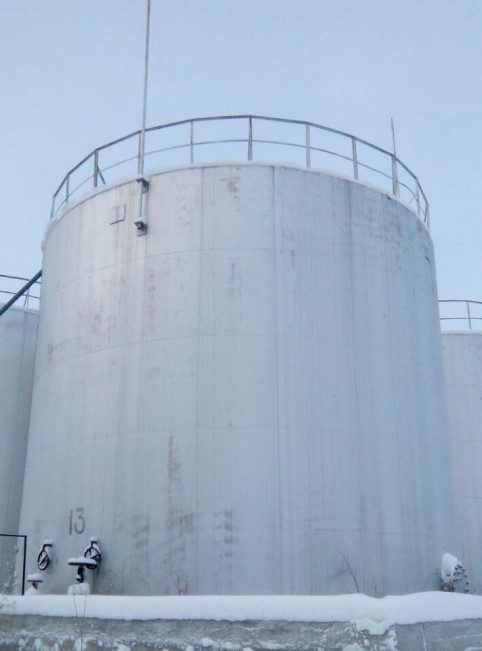

Рисунок 1 - Общий вид резервуара РВС-400

Лист № 3

Всего листов 7

Рисунок 2 - Общий вид резервуара РВС-700

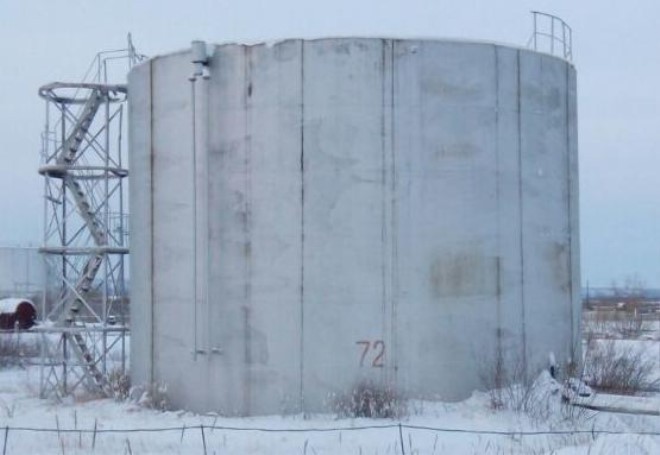

Рисунок 3 - Trial вид резервуара РВС-1000

Лист № 4

Всего листов 7

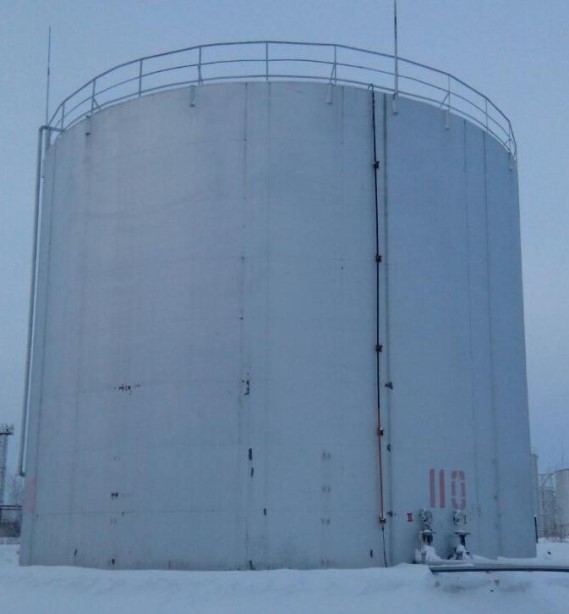

Рисунок 4 - Общий вид резервуара РВС-2000

Рисунок 5 - Общий вид резервуара РВС-3000

Лист № 5

Всего листов 7

Рисунок 6 - Общий вид резервуара РВС-5000

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

±0,20

±0,15

Таблица 2 - Метрологические характеристики

НаименованиеЗначение

характеристики

РВС-400РВС-700РВС-1000РВС-2000РВС-3000РВС-5000

Номинальная

вместимость, м

40070010002000

30005000

Пределы

допускаемой

относительной

погрешности

вместимости, %

- 40 до + 40

от 84 до 106,7

Таблица 3 - Технические характеристики

Наименование

характеристикиРВС-400РВС-700

Значение

РВС-1000РВС-2000РВС-3000РВС-5000

Средний срок

службы, лет,

не менее

Условия

эксплуатации:

Температура

окружающего

воздуха, °С

Атмосферное

давление, кПа

Лист № 6

Всего листов 7

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Количество, шт.

Обозначение

РВС-400

РВС-700

РВС-1000

РВС-2000

РВС-3000

РВС-5000

Таблица 4 - Комплектность средств измерений

Наименование
