Газоанализаторы портативные RAE Systems мод. MicroRAE, ГРСИ 67356-17
Номер госреестра:
67356-17
Наименование СИ:
Газоанализаторы портативные
Обозначение типа:
RAE Systems мод. MicroRAE
Производитель:
Фирма "RAE Systems Inc.", США, завод-изготовитель "RAE Systems (Shanghai) Inc.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.05.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65896
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы портативные RAE Systems модель MicroRAE
Назначение средства измерений
Газоанализаторы портативные RAE Systems модель MicroRAE (далее - газоанализаторы)
предназначены для автоматического одновременного измерения содержания кислорода, ток-
сичных газов и довзрывоопасной концентрации горючих газов, паров и их смесей в воздухе ра-
бочей зоны, а также для сигнализации о превышении измеряемой величиной установленных
пороговых значений.
Описание средства измерений
Газоанализаторы портативные RAE Systems модель MicroRAE (RAE Systems и RAE
Systems by Honeywell являются зарегистрированными марками Honeywell International Inc.)
представляют собой переносные индивидуальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в пластиковом обрезиненном корпусе. На
лицевой панели корпуса расположены жидкокристаллический дисплей, две многофункциональных
клавиши управления, отверстия звуковой сигнализации и забора пробы. По периметру корпуса
расположены излучатели световой сигнализации. В нижней части корпуса находится разъем
для подключения зарядного устройства. На тыльной стороне корпуса расположен зажим типа
«крокодил» из нержавеющей стали.
Принцип действия газоанализаторов основан на следующих физико-химических методах
анализа:
- электрохимический для измерения объемной кислорода (O
2
), сероводорода (H
2
S), оксида
углерода (CO); цианистого водорода (HCN);
- термокаталитический для измерения концентрации горючих газов, паров и их смесей.
Концентрация горючих компонентов может отображаться как в долях от нижнего
концентрационного предела распространения пламени (% НКПР), так и в объёмных долях.
Способ отбора пробы - диффузионный.
Газоанализаторы обеспечивают выполнение следующих функций:
- измерение содержания от одного до четырех определяемых компонентов газовой смеси
и отображение полученных значений на дисплее;
- сигнализацию (визуальную на дисплее, звуковую, световую, вибрация) о превышении
заданных пороговых значений определяемого компонента, низком заряде батареи;
- самодиагностику при включении и во время работы;
- хранение журнала событий в энергонезависимой памяти;
- обмен данными со смартфоном при помощи технологии Bluetooth ®;
- обмен данными с ПЭВМ при помощи кабеля передачи данных. Кабель подключается к
ПЭВМ через USB порт.
Дополнительно газоанализаторы могут иметь функцию геолокации GPS и беспроводной
передачи данных по технологии Mesh и Wi-Fi.
Газоанализаторы имеют степень защиты оболочки IP67 по ГОСТ 14254-96.
Газоанализаторы выполнены во взрывозащищенном исполнении 1 Ex d ia IIC T4 Gb X,
РО Ex ia I Ma X.
Общий вид газоанализатора и место пломбировки корпуса для ограничения несанкциони-
рованного доступа представлены на рисунках 1 - 2.
Лист № 2
Всего листов 5

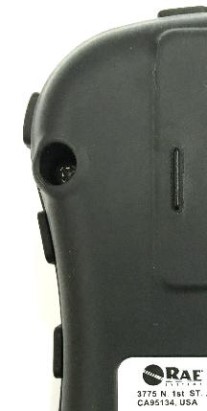

Рисунок 2 - Место пломбировки корпуса
для ограничения несанкционированного
доступа
Программное обеспечение
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОMicroRAE_V1.10(PGM-2600).hex
Номер версии (идентификационный номер ПО) не ниже V1.10
Цифровой идентификатор ПО -
Уровень защиты встроенного программного обеспечения от непреднамеренных и предна-
меренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристики
Таблица 2 - Диапазоны измерений и пределы допускаемых значений основной погрешности
измерительных каналов токсичных trial и кислорода
Определяемый Диапазон показаний, Диапазон измерений, Пределы допускаемых
компонент об. доля об. доля значений основной
погрешности, %
приведеннойотносительной
к верхнему
значению
поддиапазона
измерений
O
2
от 0 до 30 %от 0 до 10 % включ.
±
5
-
св. 10 до 21 % -
±
5
H
2
Sот 0 до 100 млн
-1
от 0 до 10 млн
-1
включ.
±
10
-
св. 10 до 100 млн
-1
-
±
10

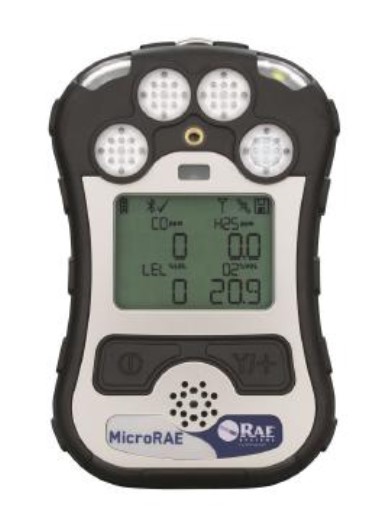

Рисунок 1 - Общий вид газоанализатора
MicroRAE
Лист № 3
Всего листов 5
Определяемый
компонент
Диапазон показаний,
об. доля
Диапазон измерений,
об. доля
CO
от 0 до 1000 млн
-1
HCN
от 0 до 50 млн
-1
от 0 до 50 млн
-1
включ.
cв. 50 до 1000 млн
-1
от 0 до 1 млн
-1
включ.
cв. 1 до 50 млн
-1
Пределы допускаемых
значений основной
погрешности, %
приведеннойотносительной
к верхнему
значению
поддиапазона
измерений
±
10
-
-
±
10
±
20
-
-
±
20
Таблица 3 - Диапазоны измерений и пределы допускаемых значений основной погрешности
измерительного канала горючих компонентов.
Определяемый Диапазон показаний, Диапазон измерений, в Пределы допускаемых
компонент об. доля, %НКПР
3)
котором нормируются значений основной
характеристики погреш-абсолютной
ности, об. доля, %НКПР погрешности, % НКПР
Сумма углево-от 0 до 100 % НКПРот 0 до 50 % НКПР
±
5
дородов CH
1)
Метан
2)
от 0 до 4,4 %от 0 до 2,2 %
±
5
(СН
4
) (от 0 до 100 % НКПР) (от 0 до 50 % НКПР)
Пропан
2)
от 0 до 1,7 %от 0 до 0,85 %
±
5
(С
3
Н
8
) (от 0 до 100 % НКПР) (от 0 до 50 % НКПР)
Водород
2)
от 0 до 4,0 %от 0 до 2,0 %
±
5
(H
2
) (от 0 до 100 % НКПР) (от 0 до 50 % НКПР)
Примечания:
1) Поверочным компонентом при измерении концентрации суммы углеводородов является
метан (СН
4
).
2) Пределы допускаемых значений основной погрешности для каналов измерения метана,
пропана, водорода нормированы при наличии в анализируемой среде только одного
определяемого компонента.
3) Значения НКПР указаны для горючих газов и паров в соответствии с ГОСТ 30852.19-2002.
Таблица 4 - Дополнительные метрологические характеристики
Наименование параметраЗначение
Пределы допускаемой вариации показаний, в долях от пределов допускаемой ос- 0,5
новной погрешности
Пределы допускаемой дополнительной погрешности при изменении температуры0,3
окружающей и контролируемой сред в рабочих условиях эксплуатации от темпе-
ратуры, при которой определялась основная погрешность, на каждые 10
o
C, в до-
лях от пределов допускаемой основной погрешности
Время установления показаний T
0,9
, с, не более
- для измерительного канала горючих компонентов10
- для измерительных каналов H
2
S, CO, O
2
40
- для НСN 160
Примечание - время установления показаний нормировано при скорости потока 0,5 л/мин.
Лист № 4
Всего листов 5
Значение
118х76х28
200
6
15
11
Таблица 5 - Основные технические характеристики
Наименование параметра
Габаритные размеры (длина×ширина×высота), мм,
не более:
Масса, г, не более
Время зарядки, час, не более
Время работы после полной зарядки, час
-без беспроводных подключений
-с беспроводными подключениями
Срок службы сенсоров, месяцев, не менее
- HCN
-остальные сенсоры
Срок службы газоанализатора, лет, не менее
18
24
10
Таблица 6 - Условия эксплуатации
Диапазон температуры окружающей среды,
o
C
Диапазон атмосферного давления, кПа
Относительная влажность воздуха, %, не более
от -45 до +60
от 84 до 106,7
95 (без конденсации влаги)
Знак утверждения типа
наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки газоанализаторов приведен в таблице 7
Таблица 7
НаименованиеКоличество
Газоанализатор1 шт. (количество сенсоров в соответствии с заказом)
Калибровочный колпачок 1 шт.
Адаптер переменного тока1 шт.
Зарядное устройство1 шт.
Кабель передачи данных1 шт.
Руководство по эксплуатации1 экз.
Калибровочный сертификат1 экз.
Методика поверки 1 экз. на партию
Дополнительные принадлежности поставляются по заказу.
Поверка
осуществляется по документу МП 67356-17 «Газоанализаторы портативные RAE Systems
модель MicroRAE. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 18 января
2017 г.
Основные средства поверки:
- государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС),
выпускающиеся по ТУ 2114-001-02567296-2015 состава метан - воздух № 10653 - 2015, пропан -
воздух № 10653 - 2015, оксид углерода - воздух № 10653 - 2015, кислород - азот № 10651 - 2015,
водород - азот № 10653 - 2015, выпускающиеся по ТУ 2114-014-20810646-2014 состава
сероводород - азот № 10537-2014, HCN - азот № 10547 - 2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма в свидетельство о поверке
и (или) в паспорт.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
портативным RAE Systems модель MicroRAE
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-
гигиенические требования к воздуху рабочей зоны.
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IР).
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие
требования.
Техническая документация фирмы-изготовителя.
Изготовитель
«RAE Systems Inc», США
3775 North First Street, San Jose, CA 95134
Завод-изготовитель «RAE Systems (Shanghai) Inc.», Китай
990 East Huiwang Road, Jiading District, Shanghai 201815
Заявитель
Закрытое акционерное общество «Хоневелл» (ЗАО «Хоневелл»)
ИНН 7710065870
Адрес: 121059, Москва, Киевская ул., 7
Тел. (495) 796-98-00, факс (495) 796-98-93/94
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Россия, 603950 г.Нижний Новгород, ул. Республиканская, д.1
Тел./факс (831) 428-78-78
E-mail:
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 38662-10 | Газоанализаторы кислорода | Teledyne серии 3000 | Фирма "Teledyne Analytical Instruments", США | 1 год | Перейти |
| 26338-04 | Тестеры портативные | FIT | Фирма "Acterna", Германия | 1 год | Перейти |
| 12020-07 | Газоанализаторы | ВХЛ1-4 | ОАО НПО "Химавтоматика", г.Москва | 1 год | Перейти |
| 65987-16 | Газоанализаторы | ФЛЮОРИТ ЦМ | ООО "НПП ОКБА", г.Ангарск | 1 год | Перейти |
| 33549-06 | Газоанализаторы стационарные со сменными сенсорами взрывозащищенные | ССС-903 | ЗАО "Электронстандарт-Прибор", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
