Номер госреестра:
67341-17
Наименование СИ:
Весы крановые цифровые
Обозначение типа:
KGW, KGY, KGW-Y
Производитель:
Фирма "EHP Wagetechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.05.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65878
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы крановые цифровые серий KGW, KGY, KGW-Y
Назначение средства измерений
Весы крановые цифровые серий KGW, KGY, KGW-Y (далее - весы) предназначены для
измерений массы грузов при статическом взвешивании.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругого элемента
весоизмерительного тензорезисторного датчика (далее-датчик), возникающей под действием
силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся
пропорционально массе груза.
Аналоговый электрический сигнал с датчика поступает в аналогово-цифровой преобра-
зователь (АЦП), где преобразуется в цифровой код. Результаты взвешивания и значение массы
груза индицируются на цифровом дисплее, расположенном на передней панели весов вместе с
функциональной клавиатурой.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), состоящего
из элементов верхнего и нижнего подвесов, стального корпуса со встроенным весоизмерительным
тензорезисторным датчиком, АЦП, дисплея, аккумуляторной батареей.
Верхний элемент подвеса выполнен в виде серьги или траверсы с 0-образным кольцом,
нижний в виде крюка или траверсы.
В весах предусмотрены следующие устройства:
- полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);
- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);
- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);
- устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4).
В весах предусмотрено устройство сигнализации о перегрузке.
Весы имеют автономное аккумуляторное питание. Управление весов осуществляется с
помощью пульта дистанционного управления или непосредственно с клавиатуры весов.
Весы выпускаются однодиапазонными и двухинтервальными в различных модификациях,
отличающихсядруготдругазначениеммаксимальнойнагрузки,метрологическими
характеристиками, конструктивными особенностями и дизайном.
Весы имеют обозначение вида: KGW ХХХ II, KGY ХХХ II или KGW-Y ХХХ,
где KGW, KGY - обозначение модификации весов с одним датчиком;
KGW-Y - обозначение модификации весов с двумя датчиками;
ХХХ - значение максимальной нагрузки (Мах) в тоннах;
II - обозначение двухинтервальных модификации весов (при наличии);
На корпусе весоизмерительного устройства прикрепляется табличка, разрушающаяся
при удалении, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение (Max);
- значение минимальной нагрузки (Min);
- значение поверочного интервала (e);
- значение максимальной массы тары (Т = - …);
- знак утверждения типа средства измерений;
- год изготовления.
Лист № 2
Всего листов 7
Общий вид весов приведён на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки представлены на рисунке 2.
Модификации KGW, KGW-YМодификация KGY

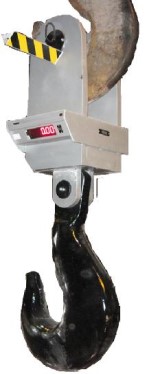

Рисунок 1 - Общий вид весов

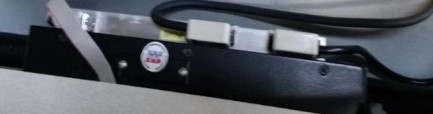

Рисунок 2 - Схема пломбирования от несанкционированного доступа,
обозначение места нанесения знака поверки
Программное обеспечение
Весы имеют встроенное программное обеспечение «LAH» (далее - ВПО), которое
служит для обработки и отображения результатов измерений.
Метрологически значимое ПО может быть изменено только при механическом
вскрытии корпуса весов и нарушении контрольной пломбы.
Для ограничения доступа в целях несанкционированной настройки и вмешательства
на пластину верхней крышки электронного блока весов наносится защитная наклейки.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и
измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
LAH
12.00
23604
Сумма всех байт
встроенного ПО
Место нанесения
знака поверки
Лист № 3
Всего листов 7
Метрологические и технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011………………………………….средний (III)
Значения Max, Min, е, действительной цены деления (d), числа поверочных интервалов
(n), пределов допускаемой погрешности (mpe) при первичной поверке приведены для однодиа-
пазонных весов в таблице 2, для двухинтервальных весов приведены в таблице 3.
Таблица 2 - Метрологические характеристики
МодификацияMax,Min, кгnd=е,
кгкг
KGW 11000 10 2000 0,5
KGY 1
KGW 220002020001,0
KGY 2
KGW 550004025002,0
KGY 5
KGW 101000010020005,0
KGY 10
KGW 1515000200150010,0
KGY 15
KGW 2020000200200010,0
KGY 20
KGW 3030000200300010,0
KGY 30
KGW 5050000400250020,0
KGY 50
KGW 1001000001000200050,0
KGY 100
KGW-Y 5050000400250020,0
KGW-Y 1001000001000200050,0
KGW-Y 15015000020001500100,0
KGW-Y 20020000040001000200,0
m,
кг
от 10 до 250 включ.
св. 250 до 1000 включ.
от 20 до 500 включ.
св. 500 до 2000 включ.
от 40 до 1000 включ.
св. 1000 до 4000 включ.
св. 4000 до 5000 включ.
от 100 до 2500 включ.
св. 2500 до 10000 включ.
от 200 до 5000 включ.
св. 5000 до 15000 включ.
от 200 до 5000 включ.
св. 5000 до 20000 включ.
от 200 до 5000 включ.
св. 5000 до 20000 включ.
св. 20000 до 30000 включ.
от 400 до 10000 включ.
св. 10000 до 40000 включ.
св. 40000 до 50000 включ.
от 1000 до 25000 включ.
св. 25000 до 100000 включ.
от 400 до 10000 включ.
св. 10000 до 40000 включ.
св. 40000 до 50000 включ.
от 1000 до 25000 включ.
св. 25000 до 100000 включ.
от 2000 до 50000 включ.
св. 50000 до 150000 включ.
от 4000 до 100000 включ.
св. 100000 до 200000 включ.
mpe,
кг
±0,25
±0,50
±0,50
±1,00
±1,00
±2,00
±3,00
±2,50
±5,00
±5,00
±10,00
±5,00
±10,00
±5,00
±10,00
±15,00
±10,00
±20,00
±30,00
±25,00
±50,00
±10,00
±20,00
±30,00
±25,00
±50,00
±50,00
±100,00
±100,00
±200,00
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению
пределов допускаемой погрешности при первичной поверке.
Пределы допускаемой погрешности, после выборки массы тары соответствуют
пределам допускаемой погрешности для массы нетто при любом значении массы тары,
соответственно.
Лист № 4
Всего листов 7
Таблица 3 - Метрологические характеристики
Модификация Max, кгMin,nd=е,
кгкг
KGW 1 II
KGY 1 II500425000,2
100020000,5
m,mpe, кг
кг
от 4 до 100 включ.±0,10
св. 100 до 400 включ.±0,20
св. 400 до 500 включ.±0,30
св. 500 до 1000 включ.±0,50
KGW 2 II
KGY 2 II
100010
2000
2000 0,5
2000 1,0
20001,0
KGW 5 II
KGY 5 II
5000
200020
25002,0
25002,0
KGW 10 II
KGY 10 II
10000
500040
20005,0
KGW 15 II
KGY 15 II
10000100
15000
2000 5,0
1500 10,0
от 10 до 250 включ.±0,25
св. 250 до 1000 включ.±0,50
св. 1000 до 2000 включ.±1,00
от 20 до 500 включ.±0,50
св. 500 до 2000 включ.±1,00
св. 2000 до 4000 включ.±2,00
св. 4000 до 5000 включ.±3,00
от 40 до 1000 включ.±1,00
св. 1000 до 4000 включ.±2,00
св. 4000 до 5000 включ.±3,00
св. 5000 до 10000 включ.±5,00
от 100 до 2500 включ.±2,50
св. 2500 до 10000 включ.±5,00
св. 10000 до 15000 включ. ±10,00
от 100 до 2500 включ. ±2,50
св. 2500 до 10000 включ. ±5,00
KGW 20 II
KGY 20 II
св. 10000 до 20000 включ.±10,00
2000 5,0
2000 10,0
2000 5,0
от 100 до 2500 включ. ±2,50
св. 2500 до 10000 включ. ±5,00
KGW 30 II
KGY 30 II
30000
10000100
20000
10000100
300010,0
св. 10000 до 20000 включ. ±10,00
св. 20000 до 30000 включ. ±15,00
200010,0
от 200 до 5000 включ. ±5,00
св. 5000 до 20000 включ. ±10,00
KGW 50 II
KGY 50 II
50000
20000200
250020,0
св. 20000 до 40000 включ. ±20,00
св. 40000 до 50000 включ. ±30,00
250020,0
KGW 100 II
KGY 100 II
100000
50000400
200050,0
от 400 до 10000 включ.±10,00
св. 10000 до 40000 включ.±20,00
св. 40000 до 50000 включ.±30,00
св. 50000 до 100000 включ.±50,00
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению
пределов допускаемой погрешности при первичной поверке.
Пределы допускаемой погрешности, после выборки массы тары соответствуют
пределам допускаемой погрешности для массы нетто при любом значении массы тары,
соответственно
Значение
от 0 до 100
±0,25·е
Таблица 4 - Основные технические характеристики
Наименование характеристики
Диапазон выборки массы тары (Т), % от Мах
Пределы допускаемой погрешности устройства установки на нуль
Диапазон установки на нуль (суммарный) устройств установки
нуля и слежения за нулём, % от Мах, не более
4
Лист № 5
Всего листов 7
850×470×690
1150×650×920
2200×650×1050
140
160
Значение
20
Мах +9е
2500×700×1050
305
660
680
1200
1500
1600
1700
от -30 до +80
Продолжение таблицы 4
Наименование характеристики
Диапазон первоначальной установки нуля, % от Мах, не более
Показания индикации массы, кг, не более
Габаритные размеры (В×Ш×Д), мм, не более:
- KGW 1, KGY 1, KGW 1 II, KGY 1 II, KGW 2, KGY 2, KGW 2 II,
KGY 2 II, KGW 5, KGY 5, KGW 5 II, KGY 5 II, KGW 10, KGY 10,
KGW 10 II, KGY 10 II
- KGW 15, KGY 15, KGW 15 II, KGY 15 II, KGW 20, KGY 20,
KGW 20 II, KGY 20 II, KGW 30, KGY 30, KGW 30 II, KGY 30 II
- KGW 50, KGY 50, KGW 50 II, KGY 50 II,
KGW-Y 50
- KGW 100, KGY 100, KGW 100 II, KGY 100 II, KGW-Y 100,
KGW-Y 150, KGW-Y 200
Масса, кг, не более:
- KGW 1, KGY 1, KGW 1 II, KGY 1 II, KGW 2, KGY 2, KGW 2 II,
KGY 2 II, KGW 5, KGY 5, KGW 5 II, KGY 5 II
- KGW 10, KGY 10, KGW 10 II, KGY 10 II
- KGW 15, KGY 15, KGW 15 II, KGY 15 II, KGW 20, KGY 20,
KGW 20 II, KGY 20 II, KGW 30, KGY 30, KGW 30 II, KGY 30 II
- KGW-Y 50
- KGW 50, KGY 50, KGW 50 II, KGY 50 II
- KGW-Y 100
- KGW-Y 150
- KGW-Y 200
- KGW 100, KGY 100, KGW 100 II, KGY 100 II
Диапазон рабочих температур, °С
Электрическое питание от встроенной аккумуляторной батареи
- напряжение, В
12
Время непрерывной работы от аккумулятора, ч, не менее
Вероятность безотказной работы за 2000 ч
Срок службы, лет, не менее
16
0,92
10
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на марки-
ровочную табличку, прикрепленную на корпусе весоизмерительного устройства, фотохимическим
способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Наименование
Весы крановые цифровые серий KGW, KGY, KGW-Y
Руководство по эксплуатации на русском языке
Пульт дистанционного управления
Аккумуляторная батарея 12В
Зарядное устройство
Устройство телеметрического контроля Telebox SPS
Обозначение
------
Количество
1 шт.
1 экз.
1 шт.
1 шт.
по заказу
по заказу
Лист № 6
Всего листов 7
Обозначение
-
Количество
по заказу
-
по заказу
-
по заказу
Продолжение таблицы 5
Наименование
Устройство телеметрического контроля Teledata
с интерфейсом RS232 и USB-интерфейсом
Устройство телеметрического контроля NetScale
с интерфейсом Ethernet
Устройство телеметрического контроля EHP USB Box
c USB-интерфейсом
Большой выносной дисплей
-
по заказу
Поверка
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия.
Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА.
Методика поверки).
Основные средства поверки:
-гири эталонные класса М
1
и М
1-2
по ГОСТ OIML R 111-1-2009; эталонные силовос-
производящие машины 1-го разряда по ГОСТ 8.640-2014;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам крановым цифровым
серий KGW, KGY, KGW-Y
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств измерений массы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания
Изготовитель
«EHP Wagetechnik GmbH», Германия
Адрес: Dieselstr. 8, D-77815 Buhl, Germany
Тел.: +49 (0) 73 10 0; факс: +49 (0) 73 10 200
E-mail:
Заявитель
«GostNorm AG», Германия
Адрес: Kirchstr. 26, 41849 Wassenberg, Germany
Тел.: +49 2432 - 934 78-0
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 38823-08 | Штангенциркули цифровые | 711 | Фирма "GEDORE Tool Center KG", Германия | 1 год | Перейти |
| 73122-18 | Весы медицинские цифровые | 7730/7731/7830/7831/7808 | Фирма "Soehnle Industrial Solutions GmbH", Германия | 1 год | Перейти |
| 33303-07 | Весы автомобильные для статического взвешивания | Мастер-Вес | ООО "ТехАвтоматика", г.Рубцовск | 1 год | Перейти |
| 9103-88 | Весы настольные циферблатные | 1996РН-25Ц13П, 1996РН-25Ц13П-1, 9009РП-50Ц13П, 9009РН-50Ц13П-1, 9112РН-20Ц13, 9112РН-20Ц13-01 | ОАО "Прибордеталь", г.Орехово-Зуево | 1 год (ГОСТ 8.002-71) | Перейти |
| 3916-73 | Весы циферблатные лотковые | ВЦЛ-10М | Механический завод, Казахстан, г.Кокчетав | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
