Номер госреестра:
67334-17
Наименование СИ:
Автотопливозаправщики
Обозначение типа:
7074
Производитель:
ООО "Челябинский машиностроительный завод" (ЧМЗ), г.Челябинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.05.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «15» декабря 2020 г. № 2118
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автотопливозаправщики 7074
Назначение средства измерений
Автотопливозаправщики 7074 (далее - АТЗ) являются мерой полной вместимости,
предназначены для транспортирования, кратковременного хранения светлых нефтепродук-
тов c плотностью не более 0,86 г/см
3
и механизированной заправки техники с измерением
выдаваемого объема топлива.

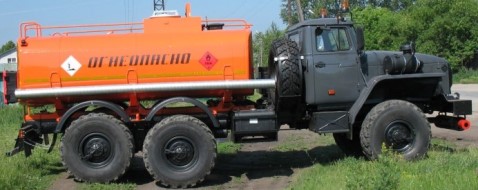

Рисунок 1 Общий вид АТЗ
с одной секцией
Описание средства измерений
Принцип действия АТЗ основан на заполнении нефтепродуктом до указателя уровня
налива, соответствующего определенному объему. Конструкция цистерны выполнена в по-
перечном сечении в виде чемоданообразной, эллиптической или круглой формы и может
состоять из одной или нескольких секций. Максимальное количество секций – 8. Каждая из
секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из
листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль
поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны прива-
рена горловина с указателем уровня налива (мерный угольник), заливным люком, дыха-
тельным клапаном (системой рекуперации - по заказу), смотровым окном, воздухоотводя-
щими трубками; в нижней части каждой секции цистерны установлены опоры и донные
клапаны. На цистерне имеется площадка обслуживания с противоскользящей поверхно-
стью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит
лестница.
Электрооборудование АТЗ состоит из системы световой сигнализации и наружного
освещения. АТЗ снабжается противопожарными средствами, к которым относятся: огнету-
шитель, ящик для песка, заземляющее устройство; цепь походного заземления.
Наполнение цистерны АТЗ осуществляется через заливной люк горловины, либо че-
рез донный клапан при использовании внешнего или собственного насоса. Опорожнение
цистерны АТЗ происходит с помощью насоса или самотеком.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика СЖ-ППО25
или СЖ-ППО40, СЖ-ППВ100, СЖ-ППВ150 (регистрационный номер 59916-15), предохра-
нительного клапана и раздаточного рукава с раздаточным краном (пистолетом).
Общий вид АТЗ представлен на рисунках 1, 2 и 3. Место пломбирования от несанк-
ционированного доступа обозначено на рисунках 4, 5 и 6.

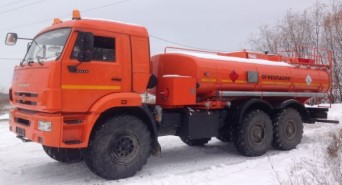

Рисунок 2 Trial вид АТЗ с
двумя секциями

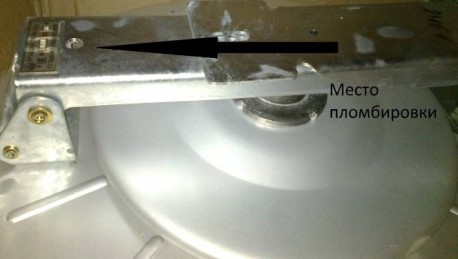

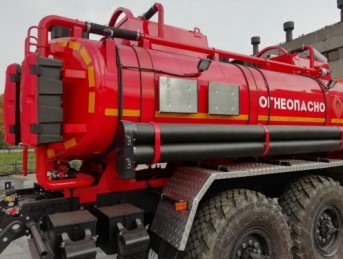

Рисунок 3 - Общий вид АТЗ с системойРисунок 4 - Запорный механизм крышки
рекуперации заливной горловины АТЗ
Рисунок 6 –Заглушка открывания трубопровода слива топлива из АТЗ
Программное обеспечение: отсутствует
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 1, 2 и 3.
Таблица 1 – Метрологические характеристики
2
Место пломбирования
Рисунок 5 - Кран слива отстоя из АТЗ
Место пломбирования
Место пломбирования
Наименование
характеристики
Номинальная
вместимость
цистерны, м
3
5,0±0,1
5,50±0,11
6,00±0,12
6,50± 0,13
7,00±0,14
7,50±0,
15
Номинальная
вместимость секций,
м
3
от 0,5 до
5,0
от 0,5 до
5,5
от 0,5 до
6,0
от 0,5 до
6,5
от 0,5 до
7,0
от 0,5
до 7,5
Количество секций
в цистерне, шт.
от 1 до 6 включ.
±0,4
3
Значение для модификаций автотопливозаправщика
АТЗ–5АТЗ–5,5АТЗ–6АТЗ–6,5АТЗ–7АТЗ–
7,5
Пределы допускаемой
относительной
погрешности
вместимости цистерны
(секций)*, %
0,100,11
0,120,13
0,140,15
0,0050,0055
0,0060,0065
0,0070,0075
1011
1213
1415
1011
1213
1415
Объем вместимости
горловины цистерны
над указателем уровня,
м
3
, не менее
Несливаемый остаток
после опорожнения
цистерны (секций), м
3
,
не более
Время заполнения
цистерны своим
насосом, мин,
не более
Время слива
своим насосом
из цистерны, мин,
не более
Время слива
самотеком из
цистерны, мин,
не более
2022
2426
2830
Продолжение таблицы 1
Наименование
характеристики
Номинальная
вместимость
цистерны, м
3
8,00±
0,16
8,50±
0,17
9,00±
0,18
9,50±
0,19
Номинальная
вместимость секций,
м
3
от 0,5 до
8,0
от 0,5 до
8,5
от 0,5 до
9,0
от 0,5 до
9,5
Количество секций
в цистерне, шт.
от 1 до 6 включ.
±0,4
4
Значение для модификаций автотопливозаправщика
АТЗ–8АТЗ–8,5АТЗ–9АТЗ–9,5АТЗ–10АТЗ–
10,5
10,0± 10,50±
0,2 0,16
от 0,5 доот 0,5
10,0 до 10,5
Пределы допускаемой
относительной
погрешности
вместимости цистерны
(секций)*, %
0,160,17
0,180,19
0,200,21
0,00800,0085
0,0090,0095
0,01000,0105
1617
1819
2021
1617
1819
2021
Trial вместимости
горловины цистерны
над указателем уровня,
м
3
, не менее
Несливаемый остаток
после опорожнения
цистерны (секций), м
3
,
не более
Время заполнения
цистерны своим
насосом, мин,
не более
Время слива
своим насосом
из цистерны, мин,
не более
Время слива
самотеком из
цистерны, мин,
не более
3234
3638
4042
Продолжение таблицы 1
Наименование
характеристики
Номинальная
вместимость
цистерны, м
3
11,000±0,
165
11,500±0,1
73
12,000±0
,190
12,500±
0,188
13,000±0,
195
13,500
±
0,203
Номинальная
вместимость секций,
м
3
от 0,5 до
11,0
от 0,5 до
11,5
от 0,5 до
12,0
от 0,5 до
12,5
от 0,5 до
13,0
от 0,5
до 13,5
Количество секций
в цистерне, шт.
от 1 до 7 включ.
±0,4
5
Значение для модификаций автотопливозаправщика
АТЗ–11АТЗ–11,5АТЗ–12АТЗ–12,5АТЗ–13АТЗ–
13,5
Пределы допускаемой
относительной
погрешности
вместимости цистерны
(секций)*, %
0,220,23
0,240,25
0,260,27
0,01100,0115
0,01200,0125
0,01300,0135
2223
2425
2627
2223
2425
2627
Объем вместимости
горловины цистерны
над указателем уровня,
м
3
, не менее
Несливаемый остаток
после опорожнения
цистерны (секций), м
3
,
не более
Время заполнения
цистерны своим
насосом, мин,
не более
Время слива
своим насосом
из цистерны, мин,
не более
Время слива
самотеком из
цистерны, мин,
не более
4446
4850
5254
Продолжение таблицы 1
Наименование
характеристики
Номинальная
вместимость
цистерны, м
3
14,00±
0,21
14,500±
0,218
15,000±
0,225
15,500±
0,233
16,00±
0,24
16,500
±
0,248
Номинальная
вместимость секций,
м
3
от 0,5 до
14,0
от 0,5 до
14,5
от 0,5 до
15,0
от 0,5 до
15,5
от 0,5 до
16,0
от 0,5
до 16,5
Количество секций
в цистерне, шт.
от 1 до 7 включ.
±0,4
6
Значение для модификаций автотопливозаправщика
АТЗ–14АТЗ–14,5АТЗ–15АТЗ–15,5АТЗ–16АТЗ–
16,5
Пределы допускаемой
относительной
погрешности
вместимости цистерны
(секций)*, %
0,280,290,30
0,310,320,33
0,01400,014500,0150
0,01550,01600,0165
282930
313233
282930
313233
Объем вместимости
горловины цистерны
над указателем уровня,
м
3
, не менее
Несливаемый остаток
после опорожнения
цистерны (секций), м
3
,
не более
Время заполнения
цистерны своим
насосом, мин,
не более
Время слива
своим насосом
из цистерны, мин,
не более
Время слива
самотеком из
цистерны, мин,
не более
565860
626466
Продолжение таблицы 1
Наименование
характеристики
Номинальная
вместимость
цистерны, м
3
17,000±
0,255
17,500±
0,263
18,00±
0,27
18,500±
0,278
19,000±
0,285
19,500±
0,293
Номинальная
вместимость секций,
м
3
от 0,5 до
17,0
от 0,5 до
17,5
от 0,5 до
18,0
от 0,5 до
18,5
от 0,5 до
19,0
от 0,5
до 19,5
Количество секций
в цистерне, шт.
от 1 до 8 включ.
±0,4
7
Значение для модификаций автотопливозаправщика
АТЗ–17АТЗ–17,5АТЗ–18АТЗ–18,5АТЗ–19АТЗ–
19,5
Пределы допускаемой
относительной
погрешности
вместимости цистерны
(секций)*, %
0,340,35
0,360,37
0,380,39
0,01700,0175
0,01800,0185
0,01900,0195
3435
3637
3839
3435
3637
3839
Объем вместимости
горловины цистерны
над указателем уровня,
м
3
, не менее
Несливаемый остаток
после опорожнения
цистерны (секций), м
3
,
не более
Время заполнения
цистерны своим
насосом, мин,
не более
Время слива
своим насосом
из цистерны, мин,
не более
Время слива
самотеком из
цистерны, мин,
не более
6870
7274
7678
Окончание таблицы 1
Наименование
характеристики
Номинальная
вместимость
цистерны, м
3
20,0±
0,3
20,500±
0,308
21,000±
0,315
21,500±
0,323
22,00 ±
0,33
Номинальная
вместимость секций,
м
3
от 0,5 до
20,0
от 0,5 до
20,5
от 0,5 до
21,0
от 0,5 до
21,5
от 0,5 до
22,0
Количество секций
в цистерне, шт.
от 1 до 8 включ.
±0,4
Примечание:
* Пределы допускаемой относительной погрешности вместимости цистерны (секций) при пе-
риодической поверке.
8
Значение для модификаций автотопливозаправщика
АТЗ–20АТЗ–20,5АТЗ–21АТЗ–21,5АТЗ–22
0,400,41
0,420,430,44
0,02000,0205
0,02100,02150,0220
4041
424344
4041
424344
Пределы допускаемой
относительной
погрешности
вместимости цистерны
(секций)*, %
Объем вместимости
горловины цистерны
над указателем уровня,
м
3
, не менее
Несливаемый остаток
после опорожнения
цистерны (секций), м
3
,
не более
Время заполнения
цистерны своим
насосом, мин,
не более
Время слива
своим насосом
из цистерны, мин,
не более
Время слива
самотеком из
цистерны, мин,
не более
8082
848688
Таблица 2 – Основные технические характеристики
Модификация
АТЗ
Полная масса
транспортного
средства, кг,
не более
АТЗ – 5
АТЗ – 5,5
АТЗ – 6
АТЗ – 6,5
АТЗ – 7
АТЗ – 7,5
АТЗ – 8
АТЗ – 8,5
АТЗ – 9
АТЗ – 9,5
АТЗ – 10
АТЗ – 10,5
АТЗ – 11
АТЗ – 11,5
АТЗ – 12
АТЗ – 12,5
АТЗ – 13
АТЗ – 13,5
АТЗ – 14
средства, кг,
не более
9
Наименование характеристики или размера
Габаритные размеры, мм, не болееМасса
снаряженного
длинаширинавысота
транспортного
10000255040001082025000
10000255040001094025000
10000255040001106025000
10000255040001118025000
10000255040001130025000
12000255040001140025000
12000255040001240025000
12000255040001190025000
12000255040001175025000
12000255040001180025000
12000255040001183025000
12000255040001335025000
12000255040001400025000
12000255040001219025000
12000255040001225025000
12000255040001263025000
12000255040001303025000
12000255040001343025000
12000255040001383025000
Окончание таблицы 2
Модификация
АТЗ
Полная масса
транспортного
средства, кг,
не более
АТЗ – 14,5
АТЗ – 15
АТЗ – 15,5
АТЗ – 16
АТЗ – 16,5
АТЗ – 17
АТЗ – 17,5
АТЗ – 18
АТЗ – 18,5
АТЗ – 19
АТЗ – 19,5
АТЗ – 20
АТЗ – 20,5
АТЗ – 21
АТЗ – 21,5
АТЗ – 22
средства, кг,
не более
10
Наименование характеристики или размера
Габаритные размеры, мм, не болееМасса
снаряженного
длинаширинавысота
транспортного
12000255040001413025000
12000255040001421025000
12000255040001433025000
12000255040001445033500
12000255040001457033500
12000255040001469033500
12000255040001481033500
12000255040001493033500
12000255040001505033500
12000255040001517033500
12000255040001529033500
12000255040001541033500
12000255040001553033500
12000255040001565033500
12000255040001577033500
12000255040001585033500
Таблица 3 – Условия эксплуатации
Параметр
Температура окружающего воздуха,
⁰
С
Относительная влажность воздуха, % при 25
⁰
С
Значение
от -45 до +40
до 100
Знак утверждения типа
наносится фотохимическим или ударным способом на маркировочную табличку, при-
крепляемую на цистерну АТЗ, и типографским способом на титульный лист руководства
по эксплуатации и паспорта.
Комплектность средства измерений
11
Таблица 4
Обозначение
7074
Количество
1 шт.
По заказу
1 шт.
Наименование
Автотопливозаправщик (навесное
оборудование)
Рукав напорно-всасывающий
Комплектующие согласно
комплектовочной ведомости
Эксплуатационные документы
Руководство по эксплуатации
Паспорт
Методика поверки
7074АТЗ.00.00.000.РЭ
7074АТЗ.00.00.000.ПС
МП-01-2016-20
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-01-2016-20 «Автотопливозаправщики 7074. Методика
поверки», утвержденному ФБУ «Челябинский ЦСМ» 05.12.2016 г.
Основные средства поверки:
Цилиндр 2-го класса точности 1000 см
3
(регистрационный номер 4784-02), класс точ-
ности 2;
Термометр ртутно-стеклянный ТЛ-7 (регистрационный номер 308-84), диапазон изме-
рения от 0 ºС до 50 ºС, цена деления 0,1 ºС по ГОСТ 28498-90;
Мерники эталонные 2-го разряда в соответствии с приказом Росстандарта от
07.02.2018 № 256 (часть 3), вместимость 200, 500, 1000, 2000, 5000 дм
3
.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на
свиде-
тельство о поверке или паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к автотопли-
возаправщикам 7074
Приказ № 256 от 07.02.2018 «Об утверждении государственной поверочной схемы для
средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости
при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 33666-2015 Автомобильные транспортные средства для транспортирования и за-
правки нефтепродуктов. Технические требования
ТУ 4521-004-65711893-2016 Автотопливозаправщики 7074. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Челябинский машиностроительный за-
вод» (ООО «ЧМЗ»)
ИНН 7452075540
Адрес: 454038, г. Челябинск, ул. Промышленная, д. 6, оф. 21
Телефон: (351) 240-00-10
Факс: 240-00-20
Web-сайт: www.chmz.org
е-mail: trade@chmz.org
Испытательный центр
12
Федеральное бюджетное учреждение «Государственный региональный центр стан-
дартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский
ЦСМ»);
Адрес: 454020, г.Челябинск, ул. Энгельса, д.101
Телефон/факс: (351) 232-04-01
Web-сайт: www.chelcsm.ru
e-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств из-
мерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22353-07 | Автотопливозаправщики, автоцистерны, прицепы-цистерны | БЦМ-83 мод. 56471-01, БЦМ-83.1 мод. 56471-02, БЦМ-83.2 мод. 56471-03, БЦМ-83.3 мод. 56471-04, БЦМ-83.4 мод. 5647, БЦМ-83.5 мод. 56471 (автотопливозаправщики), БЦМ-83.7 мод. 56471-05, БЦМ-83.8 мод. 56471-06 (автоцистерны), БЦМ-83.6 мод. 86411 (прицепы) | ЗАО "Бецема", г.Красногорск | 2 года | Перейти |
| 38695-08 | Автотопливозаправщики | 66131 | ОАО "Завод Старт", г.Далматово | 2 года | Перейти |
| 63567-16 | Автоцистерны и автотопливозаправщики | АЦ и АТЗ мод. 4389 | ООО "РусТрак", г.Нижний Новгород | 1 год | Перейти |
| 35977-07 | Автотопливозаправщики | 6619 | ООО "Уральский завод спецтехники", г.Усть-Катав | 1 год | Перейти |
| 35942-07 | Автоцистерны, автотопливозаправщики | 56161 (автоцистерны), 56162 (автотопливозаправщики) и их мод. | ОАО "ГрАЗ" (Грабовский завод спецавтомобилей), с.Грабово | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
