ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброметры серии «ДПК-Вибро»
Назначение средства измерений
Виброметры серии «ДПК-Вибро» (далее - виброметры) предназначены для измерения
характеристик вибрации (виброускорение, виброскорость и виброперемещение), а также
анализа состояния подшипников качения.
Описание средства измерений
Действие виброметра основано на преобразовании вибрации контролируемого объекта
в электрический сигнал, пропорциональный виброускорению, и его обработке.
Виброметры представляют собой переносной прибор, состоящий из измерительного
блока и встроенного вибропреобразователя. Измерительный блок принимает и обрабатывает
сигналы, поступающие от вибропреобразователя, производит одинарное или двойное
интегрирование, выполняет вибродиагностику состояния подшипников качения. Виброметр
позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение
(СКЗ) виброскорости и размах виброперемещения.
Измерительный блок снабжен жидкокристаллическим дисплеем и сенсорными
кнопками. Питание прибора осуществляется от встроенных аккумуляторов, подзарядка
которых происходит при помощи поставляемого вместе с прибором зарядного устройства.
Виброметры выпускаются в двух исполнениях: ДПК-Вибро Стандарт и ДПК-Вибро
Лифт-Сервис.
Внешний вид виброметра серии «ДПК-Вибро» приведен на рисунках 1 и 2.

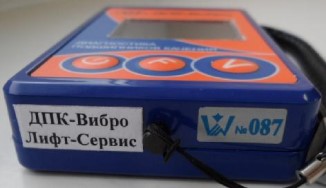

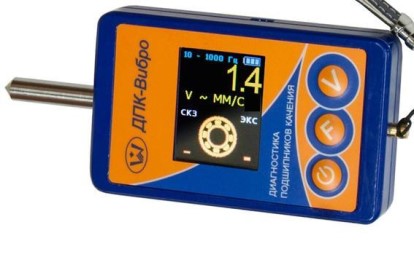

Рисунок 1 - Внешний вид виброметра серии «ДПК-Вибро» (вид спереди и вид сзади)
Место
пломбирования
Место нанесения
знака утверждения
типа
Лист № 2
Всего листов 5

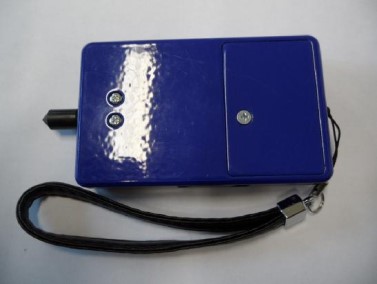

Рисунок 2 - Внешний вид виброметра серии «ДПК-Вибро» (вид сверху)
Программное обеспечение
Программное обеспечение (ПО) служит для индикации и передачи измерительной
информации. ПО представляет собой фирменное программное обеспечение, которое
поставляется совместно с виброметром и не имеет влияния на метрологические характеристики.
Значение
Таблица 1
Идентификационные данные (признаки)
Для ДПК-Вибро Стандарт
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Другие идентификационные данные (если есть)
ДПК-Вибро Стандарт
Версия 6.1 и выше
-
Для ДПК-Вибро Лифт-Сервис
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Другие идентификационные данные (если есть)
ДПК-Вибро Лифт-Сервис
Версия 7.1л и выше
-
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в
соответствии с Р 50.2.077-2014 - «высокий».
Метрологические и технические характеристики
от 10 до 1000
от 10 до 1000
от 10 до 650
Значения
от 1 до 100
от 1 до 50
от 1 до 100
от 1 до 80
от 50 до 500
Таблица 2
Наименование характеристики
Диапазоны измерения амплитудного значения
виброускорения, м/с
2
:
- исполнение «Стандарт»
- исполнение «Лифт-Сервис»
Диапазоны измерения СКЗ виброскорости, мм/с:
- исполнение «Стандарт»
- исполнение «Лифт-Сервис»
Диапазон измерения размаха виброперемещения, мкм
Диапазоны рабочих частот при измерении, Гц:
-виброускорения
-виброскорости
- исполнение «Стандарт»
- исполнение «Лифт-Сервис»
-виброперемещения
- исполнение «Стандарт»
- исполнение «Лифт-Сервис»
от 10 до 200
от 10 до 160
Лист № 3
Всего листов 5
Значения
Наименование характеристики
Пределы допускаемой основной относительной погрешности
при измерении виброускорения на базовой частоте 79,6 Гц
для исполнения «Стандарт», %:
- в диапазоне измерения от 1 до 5 м/с
2
включ.
- в диапазоне измерения св. 5 до 100 м/с
2
±10
±5
Пределы допускаемой основной относительной погрешности
при измерении виброускорения на базовой частоте 79,6 Гц
для исполнения «Лифт-Сервис», %:
- в диапазоне измерения от 1 до 5 м/с
2
включ.
- в диапазоне измерения св. 5 до 50 м/с
2
±10
±5
±10
±5
±10
±5
±10
±5
±20
±10
±20
±10
±20
±10
Пределы допускаемой основной относительной погрешности
при измерении виброскорости на базовой частоте 79,6 Гц для
исполнения «Стандарт», %:
- в диапазоне измерения от 1 до 5 мм/с включ.
- в диапазоне измерения св. 5 до 100 мм/с
Пределы допускаемой основной относительной погрешности
при измерении виброскорости на базовой частоте 79,6 Гц для
исполнения «Лифт-Сервис», %:
- в диапазоне измерения от 1 до 5 мм/с включ.
- в диапазоне измерения св. 5 до 80 мм/с
Пределы допускаемой основной относительной погрешности
при измерении виброперемещения на базовой частоте 79,6 Гц,
%:
- в диапазоне измерения от 50 до 99,9 мкм включ.
- в диапазоне измерения св. 99,9 до 500 мкм
Неравномерность амплитудно-частотной характеристики при
измерении виброускорения и виброскорости относительно
базовой частоты в диапазонах частот для исполнения
«Стандарт», %, не более:
от 10 Гц до 20 Гц включ. и св. 640 Гц до 1000 Гц
св. 20 Гц до 640 Гц включ.
Неравномерность амплитудно-частотной характеристики при
измерении виброперемещения относительно базовой частоты
в диапазонах частот для исполнения «Стандарт», %, не более:
от 10 Гц до 20 Гц включ.
св. 20 Гц до 200 Гц
Неравномерность амплитудно-частотной характеристики при
измерении виброускорения относительно базовой частоты
в диапазонах частот для исполнения «Лифт-Сервис», %,
не более:
от 10 Гц до 20 Гц включ. и св. 400 Гц до 1000 Гц
св. 20 Гц до 400 Гц включ.
Неравномерность амплитудно-частотной характеристики при
измерении виброскорости относительно базовой частоты в
диапазонах частот для исполнения «Лифт-Сервис», %,
не более:
от 10 Гц до 20 Гц включ. и св. 400 Гц до 650 Гц
св. 20 Гц до 400 Гц включ.
±20
±10
Лист № 4
Всего листов 5
Значения
±20
±10
половина значения
основной погрешности
20±5
Наименование характеристики
Неравномерность амплитудно-частотной характеристики при
измерении виброперемещения относительно базовой частоты
в диапазонах частот для исполнения «Лифт-Сервис», %,
не более:
от 10 Гц до 20 Гц включ.
св. 20 Гц до 160 Гц
Пределы допускаемой дополнительной относительной
погрешности, вызванной изменением температуры
окружающей среды, %
Нормальная область значений температуры, ºС
Условия эксплуатации:
диапазон рабочих температур, ºС
Габаритные размеры (длина× ширина × высота), мм, не более
Масса, кг, не более
от -20 до +50
98×60×19
0,5
Знак утверждения типа
наносится на корпус виброметра методом наклейки и на титульный лист паспорта методом
печати или наклейки.
Комплектность средства измерений
ОбозначениеКол-во
1 шт.
1шт.
1 шт.
Таблица 3
Наименование
Виброметр серии «ДПК-Вибро»
Зарядное устройство
Чехол (сумка) и ремешок для переноски
виброметра
Руководство по эксплуатации
Методика поверки
Паспорт
4277-092-12025123-2016 РЭ1 экз.
4277-092-12025123-2016 МП1 экз.
4277-092-12025123-2016 ПС1 экз.
Поверка
осуществляется по документу 4277-092-12025123-2016 МП «Виброметр серии «ДПК-Вибро».
Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2017 г.
Основные средства поверки: поверочная вибрационная установка 2 разряда по
ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорте.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к виброметрам
серии «ДПК-Вибро»
1 ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин. Общие
технические требования»
2 Технические условия ТУ 4277-092-12025123-2016.
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью Производственно-внедренческая фирма
«Вибро-Центр» (ООО ПВФ «Вибро-Центр»)
Адрес: 614600 г.Пермь, ул.Кирова, 70, офис 410
ИНН 5902104208
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
