Комплексы измерений состояния шинопроводов Нет данных, ГРСИ 67320-17
Номер госреестра:
67320-17
Наименование СИ:
Комплексы измерений состояния шинопроводов
Обозначение типа:
Нет данных
Производитель:
ООО Инновационное предприятие "НЦВО-Фотоника", г.Москва
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.05.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65855
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерений состояния шинопроводов
Назначение средства измерений
Комплексы измерений состояния шинопроводов основаны на волоконно-оптических
датчиках температуры (CC, PF/CS, TF) и предназначены для измерений температуры
поверхности контактных соединений (компенсаторов тепловых расширений и жестких вставок)
в различных системах диагностики высоковольтных и сильноточных систем электропитания
физических установок большой мощности.
Описание средства измерений
Волоконно-оптические датчики температуры (далее - ВОД) состоят из нескольких
унифицированных сенсорных элементов (далее - СЭД), представляющих собой волоконные
решетки Брэгга. Принцип действия СЭД основан на спектральном смещении резонансной
длины волны отраженного оптического сигнала, зависящем от изменения температуры.
Полученный оптический сигнал с СЭД преобразуется с помощью регистрирующего модуля
(интеррогатора) в цифровой сигнал.
Комплекс состоит из одного или нескольких ВОД, подключенных параллельно друг
другу, магистрального кабеля и 4-х канального интеррогатора типа NI PXIe-4844.
ВОД формируется путем последовательного или последовательно-параллельного
соединения СЭД, имеющих уникальную резонансную длину волны и изготавливается на основе
оптического волокна типа SMF. СЭД располагаются в корпусе для поверхностного монтажа из
высококачественной листовой стали марки 316L, материал контактной площадки - медь марки
М1 по ГОСТ 859-2001.
Интеррогатор NI PXIe-4844 представляет собой взаимозаменяемый блок для установки в
крейт (шасси) типа NI PXIe, основными составляющими модулями которого являются
широкополосный источник света, спектроанализатор и одноплатный компьютер.
Датчики имеют три вида исполнения в соответствии с типом шинопровода (PF/CS, TF,
CC), различающиеся по количеству СЭД в волоконно-оптическом кабеле, по количеству и по
длине самого кабеля, а также по типу их подключения («последовательно» для PF/CS, CC;
«последовательно-параллельно» для TF).
Исполнения датчиков имеют обозначения вида XX(XX/XX)-Y-Z(ZZ), где:
- XX(XX/XX) - условное обозначение комплекса измерения (PF/CS, TF или СС);
- Y - порядковый номер ВОД в измерительном оптическом канале (1 для TF, от 1 до 3
для PF/CS и от 1 до 6 для СС);
- Z(ZZ) - порядковый номер СЭД в волоконно-оптическом датчике температуры (от 1
до 16 для TF, от 1 до 8 для PF/CS, от 1 до 4 для СС)
Общий вид СЭД, схема сборки ВОД и интеррогатор приведены на рисунках 1-3.
Лист № 2
Всего листов 5

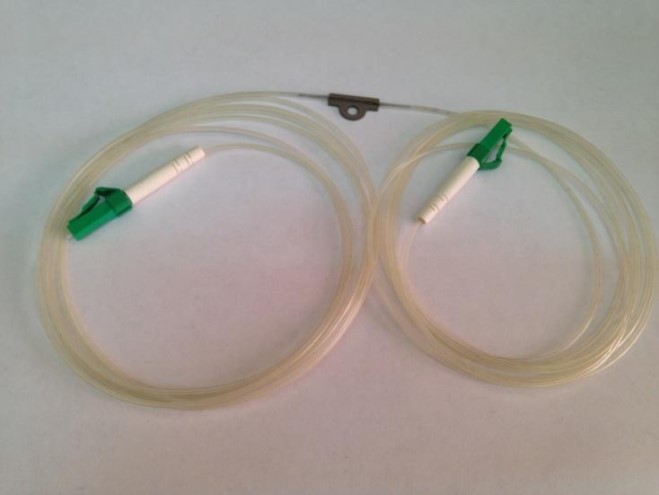

Рисунок 1 - Общий вид СЭД

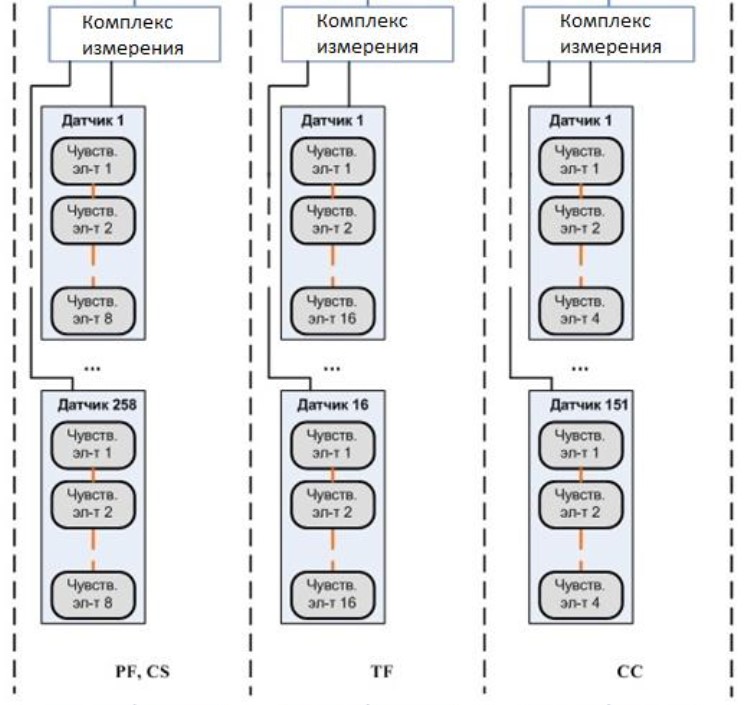

Рисунок 2 - Схема сборки ВОД и комплексов измерений
Лист № 3
Всего листов 5

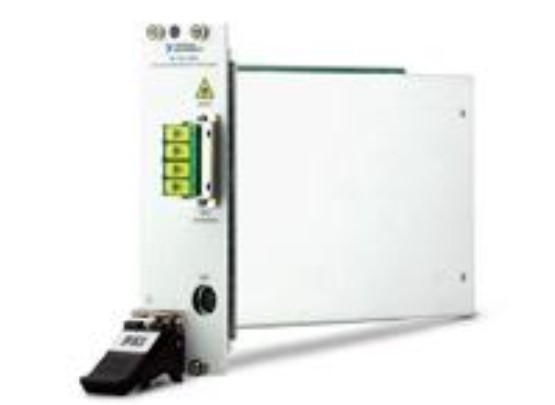

Рисунок 3 - Интеррогатор NI PXIe - 4844
Пломбирование компонентов комплекса не предусмотрено.
Программное обеспечение
ДляфункционированияинтеррогатораNIPXIe-4844комплексаиспользуется
специальное программное обеспечение (ПО), предназначенное для конфигурации и проведения
измерений, а также реализации следующих функций: обработки данных, управления данными,
диагностики неисправностей, техобслуживания, аутентификации и регистрации пользователя.
Метрологически значимым является только встроенное ПО, которое устанавливается на
предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и
не подлежит изменению на протяжении всего времени функционирования изделия, что
соответствует уровню защиты «высокий» в соответствии с рекомендациями по метрологии
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
NI OSI Explorer
не ниже 1.0
-
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
Наименование характеристикиЗначение
Диапазон измерений температуры, ºС от 0 до +150
Пределы допускаемой абсолютной погрешности, ºС±(0,5+0,009·t), где t - измеряемая
температура, °С
Разрешающая способность, ºС0,1
Диапазон центральных резонансных длин волн, нм от 1510 до 1590
Частота дискретизации, Гц от 9,9 до 10,1
Оптический динамический диапазон, дБ 40
Лист № 4
Всего листов 5
от 0 до +55 (для регистрирующего
модуля),
от -50 до +150 (для СЭД);
131×214×41
Значение
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, ºС
до 95
220 (50 Гц)
15
- относительная влажность, %
Номинальное напряжение питания, В
Масса регистрирующего модуля, кг, не более
Габаритные размеры интеррогатора NI PXIe - 4844,
мм, не более
Длина оптоволоконного кабеля (в зависимости от
исполнения датчика), м
TF, PF/CS
CC
Средняя наработка до отказа, ч, не менее
Средний срок службы, лет
3,6
2
175000
20
Знак утверждения типа
наносится на корпус регистрирующего модуля датчика при помощи наклейки, а также
типографским способом на титульный лист паспорта.
Комплектность средства измерений
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
Таблица 3 - Комплектность комплекса измерения состояния шинопроводов
НаименованиеКол-во
СЭДВ соответствии с заказом
Паспорт СЭД В соответствии с количеством
СЭД
ИнтеррогаторВ соответствии с заказом
Руководство по эксплуатации
РЕКД 401.511.001 РЭ (для СС)
РЕКД 401.411.001 РЭ (для PF/CS)
РЕКД 401.311.001 РЭ (для TF)
Руководство оператора
РЕКД 401.311.001 РО (для СС)1 экз.
Инструкция по монтажу
РЕКД 401.511.001 ИМ (для СС)
РЕКД 401.411.001 РЭ (для PF/CS)
РЕКД 401.311.001 РЭ (для TF)
Методика поверки МП 207.1-034-20161 экз.
Поверка
осуществляется по документу МП 207.1-034-2016 «Комплексы измерений состояния
шинопроводов». Методика поверки», утверждённому ФГУП «ВНИИМС» 15.12.2016 г.
Основные средства поверки:
Калибраторы температуры поверхностные КТП (Регистрационный № 53247-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к комплексам
измерения состояния шинопроводов
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ТУ 4211-591-77951881-2017 Комплекс измерений состояния шинопроводов. Технические
условия.
Изготовитель
Общество c ограниченной ответственностью «Инновационное предприятие «НЦВО -
Фотоника» (ООО ИП «НЦВО - Фотоника»)
ИНН 7736523556
Адрес: 119333, Россия, г. Москва, ул. Вавилова, 38, корп. 3
Телефон: +7 (495) 589-76-72
Email:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
