Спектрометры диодноматричные БИК-диапазона MicroNIR, ГРСИ 67310-17
Номер госреестра:
67310-17
Наименование СИ:
Спектрометры диодноматричные БИК-диапазона
Обозначение типа:
MicroNIR
Производитель:
Фирма "Viavi Solutions Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.04.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65844
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры диодноматричные БИК-диапазона MicroNIR
Назначение средства измерений
Спектрометры диодноматричные БИК-диапазона MicroNIR (далее - спектрометры)
предназначены для измерения оптических спектров органических и неорганических веществ по
шкале длин волн в ближнем инфракрасном (БИК) диапазоне, а также для измерения
концентрации различных веществ, присутствующих в анализируемом объекте, согласно
аттестованным методикам измерения.
Описание средства измерений
Принцип действия спектрометров основан на прохождении излучения через
диспергирующий элемент выполненного в виде линейного перестраиваемого (с плавной
регулировкой) фильтра. Фильтр представляет собой покрытие, которое имеет специальную
клинообразную форму. Благодаря переменной толщине покрытия длина волны пропускаемого
излучения меняется линейно в направлении клина. Фильтр скомбинирован с линейным
матричным детектором (128 пикселей, неохлаждаемая фотодиодная матрица InGaAs).
Источником света служит пара встроенных вакуумных вольфрамовых ламп. Аналого-цифровой
преобразователь на 16 бит (ADC) используется для конверсии аналогового сигнала в цифровой.
Прибор состоит из миниатюрного спектрометра и в зависимости от необходимых
исследований, по желанию заказчика, с различными приспособлениями, необходимыми для
измерения спектров пропускания или отражения - специализированный держатель кювет для
анализа на пропускание с внешним источником, защитные манжеты для измерения на
отражение, держатели виал.
Общий вид спектрометров представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлен на рисунке 3.

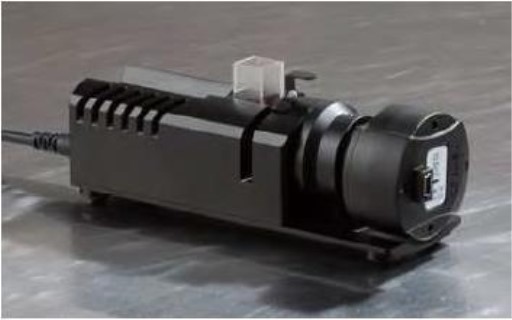

Рисунок 1 - Общий вид спектрометра диодноматричного БИК-диапазона MicroNIR
с приспособлением для измерения пропускания
Лист № 2
Всего листов 5

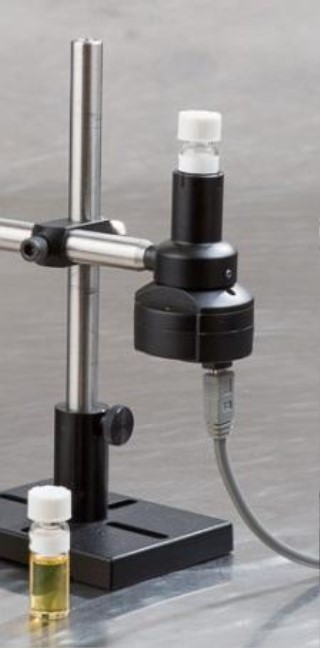

Рисунок 2 - Общий вид спектрометра диодноматричного БИК-диапазона MicroNIR
с приспособлением для анализа в виалах на отражение
Место
пломбирования

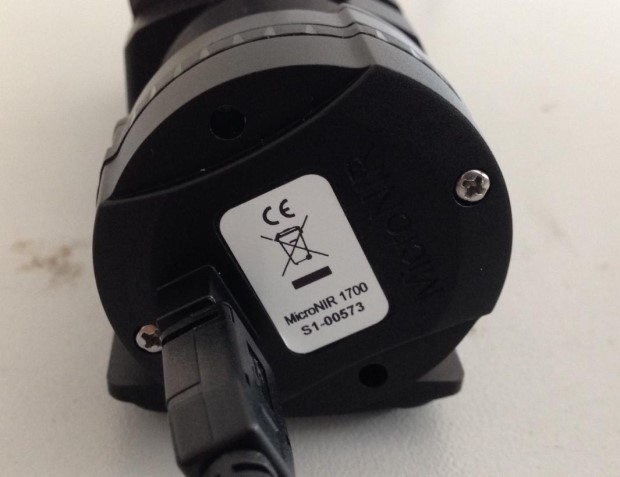

Рисунок 3 - Схема пломбировки и обозначение места нанесения маркировки
Маркировка
Лист № 3
Всего листов 5
Программное обеспечение
Управление процессом измерения осуществляется от внутреннего контроллера и
внешнего компьютера/планшета с помощью программного комплекса MicroNIR. Программный
комплекс MicroNIR - это пакет программ, предназначенных для наиболее полного
использования всех возможностей спектрометров диодноматричных. Для работы со спектром
используются конвертер viavi2pe и BioLight Calculator которые не являются метрологически
значимыми частями ПО. Для построения хемометрических моделей используется ПО
Unscrambler X, которое также не является метрологически значимой частью ПО.
С помощью программного обеспечения MicroNIR осуществляется настройка прибора,
оптимизация его параметров, управление его работой, обработка выходной информации, в том
числе построение и сопоставление полученных спектральных данных с математическими
хемометрическими моделями, получаемыми в ПО Unscrambler X, печать результатов и
сохранение результатов анализа. Программный пакет MicroNIR обеспечивает возможность
использования измерительной информации другими программами для подготовки документов
с результатами измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует среднему уровню согласно Р 50.2.077-2014. Программное обеспечение имеет
следующие идентификационные данные:
-
Значение
MicroNIR
1.0 и выше
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО
-
Метрологические и технические характеристики
от 950 до 1650
±11
Значение
Таблица 2
Наименование параметра
Спектральный диапазон измерения длины
волны, нм
Пределы допускаемой абсолютной
погрешности измерений длины волны, нм
Спектральное разрешение, нм
20
Отношениесигнал/шум(для100
сканирований) при разрешении 20 нм,20000:1
времени интегрировании 12,6 мс)
Расстояние между пикселами на матрице, нм
Выходной интерфейс
Напряжение питания переменного тока, В
6,2
USB 2.0
5
(500 мА (питание от USB порта ПК))
45
´
50
´
50
0,064
Габаритные размеры
(длина
´
ширина
´
высота), мм, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +35
от 20 до 80
от 94 до 106
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации спектрометров печатным способом.
Комплектность средства измерений
Количество, шт.
1
1
1
1
1
Таблица 3
Наименование
Спектрометр диодноматричный MicroNIR
USB Кабель питания/коммуникации с ПК/планшетом
Система сбора данных - ПК или планшет*
ПО MicroNIR на флэш-накопителе
Руководство по эксплуатации
Методика поверки
Примечание: *по заказу
Поверка
осуществляется по документу МП 046.Д4-16 «Спектрометры диодноматричные БИК-диапазона
MicroNIR. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 июня 2016 года.
Основные средства поверки:
1 Государственный стандартный образец состава хлороформа (ГСО 7288-96) из состава
ГЭТ 196-2015
Основные метрологические характеристики:
- Спектральный диапазон по шкале волновых чисел: от 11500 до 4000 см
-1
- Номинальные значения линий поглощения спектра, см
-1
: 4048,9; 4878,4; 5375,3;
7087,98; 8671,6; 9834,1; 11313,7.
- Пределы допускаемого значения абсолютной погрешности измерения линии
поглощения (при Т=293,15 К) ± 0,5 см
-1
2 Мера волновых чисел BRM 2065 из состава ГЭТ 196-2015
Основные метрологические характеристики:
- Спектральный диапазон по шкале волновых чисел от 10300 до 5130 см
-1
- Номинальные значения линий поглощения спектра, см
-1
: 5138,5; 6805,3; 7313,8; 8179,4;
9294,1; 10245,6;
- Пределы допускаемого значения абсолютной погрешности измерения линии
поглощения (при Т=293,15 К) ± 0,5 см
-1
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрометрам
диодноматричным БИК-диапазона MicroNIR
Техническая документация фирмы «Viavi Solutions Inc.», США.
Изготовитель
Фирма «Viavi Solutions Inc.», США
Адрес: 1402 Mariner Way
Santa Rosa CA 95407, США
Телефон: +1 (800) 254 3684; Факс: +1 (707) 525 7028
Е-mail:
Лист № 5
Всего листов 5
Заявитель
Московское представительство АО «Шелтек АГ»
ИНН 9909173166
Адрес: 119334, г. Москва, ул. Косыгина, 19
Телефон +7(495)935-88-88
Факс +7(495)564-87-87
Е-mail:
научно-
средств
Испытательный trial
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
