ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов серии S1103
Назначение средства измерений
Генераторы сигналов серии S1103 (далее - генераторы) предназначены для формирования
стабильных по мощности и частоте высокочастотных гармонических сигналов и сигналов с
аналоговой модуляцией.
Описание средства измерений
Принцип действия генераторов основан на формировании гармонического сигнала
ЖИГ-синтезатором с фазовой автоподстройкой в интервале частот от 3,2 до 10 ГГц, частотном
преобразовании сигнала вниз и вверх, и автоматической регулировке выходного уровня
мощности сигнала. Частотная синхронизация осуществляется от внутреннего опорного
генератора или от источника внешнего сигнала синхронизации. Различные виды аналоговой
модуляции формируются при помощи внутреннего низкочастотного генератора или от
внешнего модулирующего сигнала.
Управление режимами работы и параметрами сигналов осуществляется с передней
панели либо дистанционно по интерфейсам LAN (10base-T), RS-232, GPIB. Информация об
установленных параметрах выводится на монохромный жидкокристаллический дисплей. Для
записи данных и обновления программного обеспечения используется порт USB 2.0.
Серия S1103 представлена моделями S1103A и S1103B, различающимися верхней
границей частотного диапазона и максимальной выходной мощностью. Обе модели могут быть
оснащены опцией встроенного ступенчатого аттенюатора для расширения вниз диапазона
уровня сигналов.
Конструкция генераторов представляет собой моноблок в настольном исполнении.
Вид лицевой панели генераторов с указанием мест нанесения знака утверждения типа и
знака поверки показан на рисунке 1, вид задней панели со схемой пломбировки от
несанкционированного доступа представлен на рисунке 2.
место нанесения знака утверждения типа и знака поверки

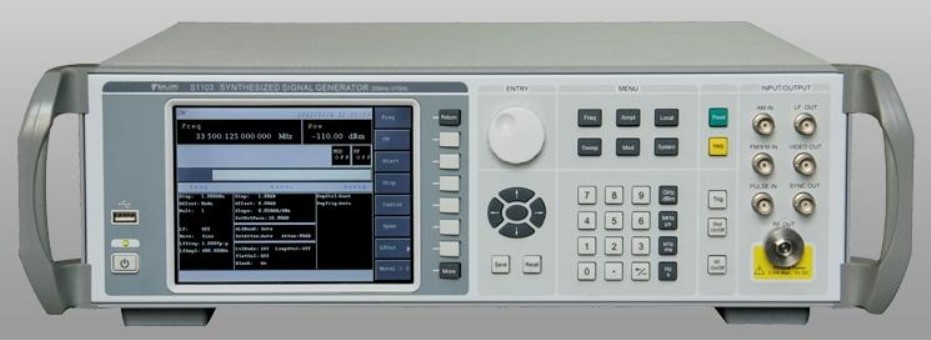

Рисунок 1 - Вид лицевой панели
Лист № 2
Всего листов 7
схема пломбировки от несанкционированного доступа (защитный стикер)

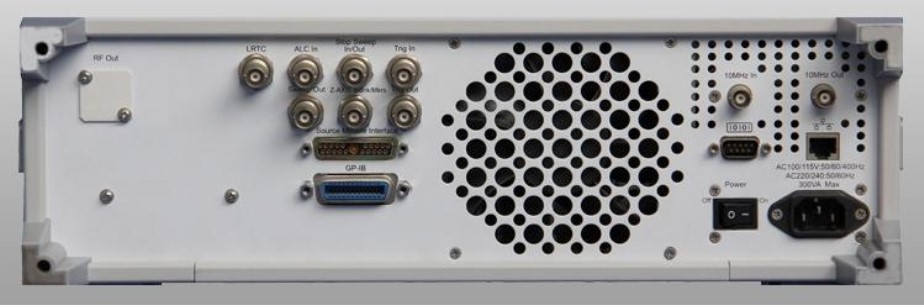

Рисунок 2 - Вид задней панели
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, выполняет
функции управления режимами работы, задания параметров сигналов, взаимодействия с
внешними устройствами, и не требует специальных средств защиты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименованиеS1103 Firmware
Номер версии (идентификационный номер)3.7.2 и выше
Метрологические и технические характеристики
представлены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики
Наименование характеристики
1
Значение
2
Диапазон частот, МГц
S1103A от 0,25 до 20000
S1103B от 0,25 до 40000
Тип выходного соединителя
S1103A 3,5 мм вилка
S1103B 2,4 мм вилка
Номер N гармоники (субгармоники) ЖИГ-синтезатора для поддиапазонов частот, МГц
от 0,25 до 250 включ.1/8
св. 250 до 500 включ.1/16
св. 500 до 1000 включ.1/8
св. 1000 до 2000 включ.1/4
св. 2000 до 3200 включ.1/2
св. 3200 до 10000 включ.1
св. 10000 до 20000 включ.2
св. 20000 до 40000 включ.4
Лист № 3
Всего листов 7
Уровень мощности
P, дБм
свыше 20000
до 40000 включ.
Частота, МГц
от 0,25свыше 2000
до 2000 включ. до 20000 включ.
S1103A, S1103B без опции 001
P > +10±1,0
-
10 ˂ P ≤ +10±1,0
-
20 ≤ P ≤
-
10±2,0
±1,2-
±1,0 ±1,2
±2,0 ±2,2
S1103A, S1103B с опцией 001
P > +10±1,0
-
10 ˂ P ≤ +10±1,0
-
60 ˂ P ≤
-
10 ±1,5
-
90 ≤ P ≤
-
60 ±1,8
±1,2-
±1,0 ±1,2
±1,5 ±1,8
±2,0 ±2,2
Продолжение таблицы 2
12
Разрешение по частоте, Гц 0,001
Пределы допускаемой относительной погрешности частоты
10 МГц опорного генератора при подстройке±5·10
-8
Годовой относительный дрейф частоты опорного генератора,
не более±2·10
-7
Пределы допускаемой относительной погрешности установки±(2∙ T +0,5)·10
-7
, где
частоты выходного сигналаT
-
время в годах после
подстройки
Диапазон уровня мощности выходного сигнала, дБм
1)
S1103A без опции 001от -20 до +13
S1103B без опции 001от -20 до +10
S1103A с опцией 001от -120 до +11
S1103B с опцией 001от -120 до +8
Разрешение по уровню мощности, дБ0,01
Пределы допускаемой относительной погрешности установки уровня мощности при
температуре (25±10) °C, дБ
Уровень гармонических составляющих сигнала, дБн
2)
, не более
на частотах от 0,25 до 10 МГц включ.-28
3)
на частотах св. 10 до 2000 МГц включ.-28
на частотах св. 2000 до 20000 МГц включ.-55
на частотах св. 20000 до 40000 МГц включ.-50
Уровень субгармонических составляющих сигнала, дБн, не более
на частотах от 0,25 до 10000 МГц включ.нет
на частотах св. 10000 до 20000 МГц включ.-55
на частотах св. 20000 до 40000 МГц включ.-50
Уровень негармонических составляющих сигнала, дБн, не более
на частотах от 0,25 до 2000 МГц включ.-65
на частотах св. 2000 до 20000 МГц включ.-56
на частотах св. 20000 до 40000 МГц включ.-50
__________________________
1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт.
2) Здесь и далее дБн обозначает уровень мощности в дБ относительно уровня мощности
сигнала на центральной (несущей) частоте.
3) Типовое справочное значение.
Лист № 4
Всего листов 7
Центральная частота,
МГц
Отстройка от центральной частоты, кГц
0,1110100
от 0,25 до 250 включ. -101 -121 -130 -130
св. 250 до 500 включ. -108 -126 -132 -132
св. 500 до 1000 включ. -101 -121 -130 -130
св. 1000 до 2000 включ. -96 -115 -124 -124
св. 2000 до 3200 включ. -92 -111 -120 -120
св. 3200 до 10000 включ. -81 -101 -110 -110
св. 10000 до 20000 включ. -75 -95 -104 -104
св. 20000 до 40000 включ.-69-89-98-98
Продолжение таблицы 2
12
Уровень фазовых шумов, дБн/Гц
1)
, не более
Параметры внутреннего низкочастотного генератора
Форма модулирующего сигнала: синусоидальная, прямоугольная, треугольная, пилообразная,
шумовая, синусоидальная двухчастотная, синусоидальная с качанием частоты, импульсная
Диапазон частот модуляции, кГц
от 0,001 до 1000
от 0,001 до 100
от 100 нс до 42 с
от 20 нс до 42 с
10
от 10 до 20000
от 10 до 40000
от 0,001 до 100
±3,0
±2,0
2)
от 10 до 20000
от 10 до 40000
от 0,001 до 1000
от 0 до 10000
N∙16
3)
синусоидальные формы сигнала
несинусоидальные формы сигнала
Диапазон периода импульсов
Диапазон длительности импульсов
Разрешение по времени, нс
Параметры амплитудной модуляции
Диапазон несущей частоты, МГц
S1103A
S1103B
Диапазон частот модуляции, кГц
Пределы допускаемой абсолютной погрешности установки
коэффициента АМ (КАМ 30 %, частота модуляции 1 кГц), %
Коэффициент гармоник огибающей модулирующего сигнала
(КАМ 30 %, частота модуляции 1 кГц), %
Параметры частотной модуляции
Диапазон несущей частоты, МГц
S1103A
S1103B
Диапазон частот модуляции, кГц
внутренняя модуляция
внешняя модуляция
Максимальное значение девиации частоты, МГц
Пределы допускаемой абсолютной погрешности установки
девиации частоты Fdev (диапазон от 1 до N∙800 кГц, частота
модуляции 1 кГц), кГц
3)
±(0,05∙Fdev + 0,02)
____________
1) дБн/Гц обозначает уровень мощности в дБ относительно уровня мощности сигнала на
центральной (несущей) частоте, приведенный к полосе частот 1 Гц.
2) Типовое справочное значение.
3) N - номер гармоники (субгармоники) синтезатора
Лист № 5
Всего листов 7
2
от 10 до 20000
от 10 до 40000
от 0,001 до 1000
N∙160
1)
±(0,05∙Фdev + 0,01)
2)
Продолжение таблицы 2
1
Параметры фазовой модуляции
Диапазон несущей частоты, МГц
S1103A
S1103B
Диапазон частот модуляции, кГц
Максимальное значение девиации фазы, рад
Пределы допускаемой абсолютной погрешности установки
девиации фазы Фdev до N∙80 рад (частота модуляции 1 кГц), рад
Параметры импульсной модуляции
Частота следования импульсов, МГц
Минимальная длительность импульсов, нс
от 0 до 10
50
Коэффициент подавления уровня несущей частоты в паузе
между импульсами, не менее, дБ80
2)
Длительность фронта и среза огибающей модулированного сигнала, не более, нс
15
20
на несущей частоте от 500 до 20000 МГц
на несущей частоте от 20000 до 40000 МГц
____________
1) N - номер гармоники (субгармоники) синтезатора
2) Типовое справочное значение.
Значение
от 47,2 до 52,5
от 198 до 242
300
482
152
582
20
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры сети питания
частота, Гц
напряжение, В
потребляемая мощность, Вт, не более
Габаритные размеры, мм
ширина
высота
глубина
Масса, кг, не более
Рабочие условия применения
температура окружающего воздуха t
0
, °C
относительная влажность воздуха, %
Электромагнитная совместимость
Безопасность
от 0 до 40
от 5 до 95 (t
0
≤ 30 °C)
по ГОСТ Р МЭК 61326-1-2014
по ГОСТ IEC 61010-1-2014
Знак утверждения типа
наносится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
представлена в таблице 4.
Лист № 6
Всего листов 7
Таблица 4 - Комплектность генераторов
Наименование и обозначение
Генератор сигналов серии S1103 (модель по заказу)
Опция 001 (встроенный ступенчатый аттенюатор)
Кабель сетевой
Руководство пользователя
Методика поверки МП S1103-2017
Кол-во
1 шт.
по заказу
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу S1103МП-2017 «ГСИ. Генераторы сигналов серии S1103.
Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 22.03.2017 г.
Основные средства поверки представлены в таблице 5.
Наименование
Требуемые метрологические
характеристики
Таблица 5 - Средства поверки
Рекомендуемый тип
средства измерений,
регистрационный номер
Анализатор спектра
Rohde & Schwarz FSV40;
рег. № 42593-09
Анализатордиапазон частот от 250 кГц до 40 ГГц;
спектраусредненный уровень собственных
шумов не более -130 дБм /Гц;
уровень гармонических искажений 2-го
порядка не более -60 дБн;
нелинейность дисплея в интервале
от 0 до -30 дБ не более ±0,1 дБ
Генераторуровень напряжения частотой 1 кГц
сигналов НЧот 0,1 до 2 В (скз)
Генератор сигналов сложной
формы со сверхнизким уровнем
искажений SRS DS360;
рег. № 45344-10
Стандарт частоты рубидиевый
Stanford Research Systems FS725;
рег. № 31222-06
Ваттметр поглощаемой мощности
СВЧ Rohde & Schwarz NRP-Z56;
рег. № 43642-10
Анализатор фазового шума Rohde
& Schwarz FSWP26 с опцией B60;
рег. № 63528-16
Стандартотносительная погрешность частоты
частоты10 МГц не более ±1·10
-8
;
уровень сигнала от 0 до +10 дБм
Ваттметр СВЧотносительная погрешность измерения
поглощаемойуровня мощности от -30 до +13 дБм
мощностина частотах от 250 кГц до 40 ГГц
не более ±0,3 дБ
Анализаторуровень собственных фазовых шумов
фазовыхне менее чем на 10 дБ ниже уровня
шумовфазовых шумов поверяемого генератора
сигналов
Осциллографдиапазон частот от 0 до 2 ГГц
цифровой
Осциллограф цифровой Tektronix
DPO7254C;
рег. № 53104-13
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится переднюю панель корпуса генератора в виде наклейки (место
нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 7
Всего листов 7
Нормативные документы, устанавливающие требования к генераторам сигналов серии
S1103
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений
мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и
лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие
требования
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных
приборов и лабораторного оборудования. Часть 1. Общие требования
Изготовитель
Компания «Saluki Technology Inc. », Тайвань
Адрес: 367 Fuxing N. Rd., Taipei 105 Taiwan (R.O.C)
Тел. 886-2-2175-2930
E-mail:
Заявитель
Общество с ограниченной ответственностью «Интермера» (ООО «Интермера»)
Адрес: 123007, г. Москва, Хорошевское шоссе, д. 38 корп. 1
Тел. (495)941-04-34
Факс (495)787-59-35
E-mail:
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85
Web:
E-mail:
Аттестат аккредитации ЗАО «АКТИ-Мастер» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311824 от 14.10.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
