Приложение к свидетельству № 65833
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс измерительно-вычислительный стенда 40 МВт сборочного испытательного
корпуса корабельных газотурбинных агрегатов «ИВК-40 СИКК»
Назначение средства измерений
Комплекс измерительно-вычислительный стенда 40 МВт сборочного испытательного
корпуса корабельных газотурбинных агрегатов «ИВК-40 СИКК» (далее - ИВК) предназначен
для измерений: напряжения и силы постоянного тока, частоты переменного тока и
сопротивления постоянному току, а также для регистрации и отображения результатов
измерений и расчетных величин.
Описание средства измерений
ПринципдействияИВКоснованнаизмеренииэлектрическихсигналов,
преобразовании электрических сигналов в цифровой код с помощью системы сбора данных
(ССД) и передаче цифровой информации в персональный компьютер (сервер) для дальнейшего
её использования.
КонструктивноИВКпредставляетсобойавтоматизированноерабочееместо,
рассчитанное на работу трех операторов и двенадцать шкафов ССД с установленными в них
модулями стандартов PXI, CRIO (шкафы приборные 1, 2, шкафы датчиков давления 1, 2, 3, 4,
шкафы термопарные 1, 2, шкафы аналоговых сигналов 1, 2 и шкафы расходомерного
коллектора 1, 2), объединенных локальной сетью Ethernet.
Функционально ИВК состоит из измерительных каналов (ИК):
ИК напряжения постоянного тока;
ИК сопротивления постоянному току;
ИК силы постоянного тока;
ИК частоты переменного тока.
ПоусловиямэксплуатацииИВКудовлетворяеттребованиямгруппыB1
климатического исполненияпо ГОСТ Р 52931-2008 с диапазоном рабочих температур
от плюс 15 до плюс 35 ºС и относительной влажностью воздуха от 30 до 80 % при температуре
плюс 25 ºС без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам системы обеспечивается
закрыванием шкафов на специализированные встроенные замки.
Общий вид составных частей средства измерений, место нанесения знака утверждения
типа представлены на рисунках 1-13.
Лист № 2
Всего листов 10

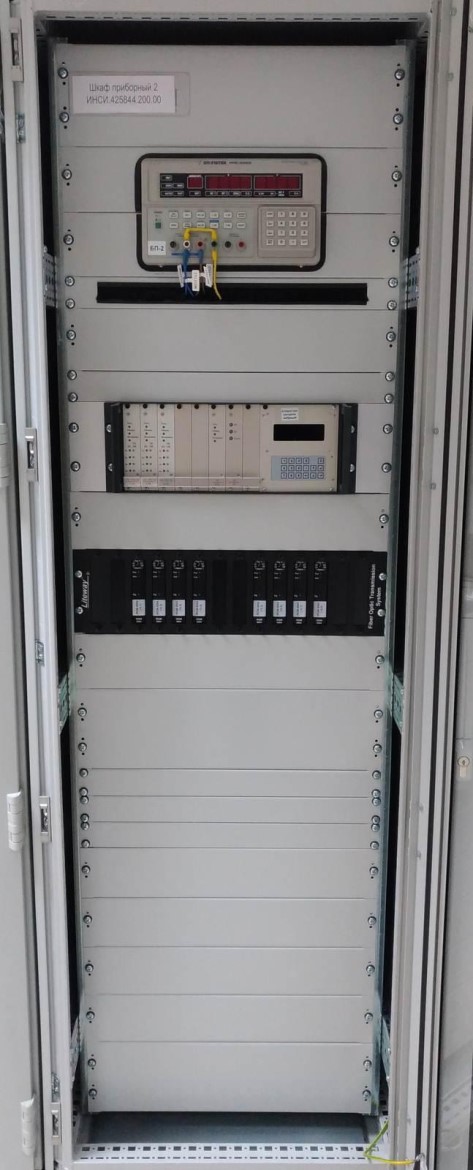

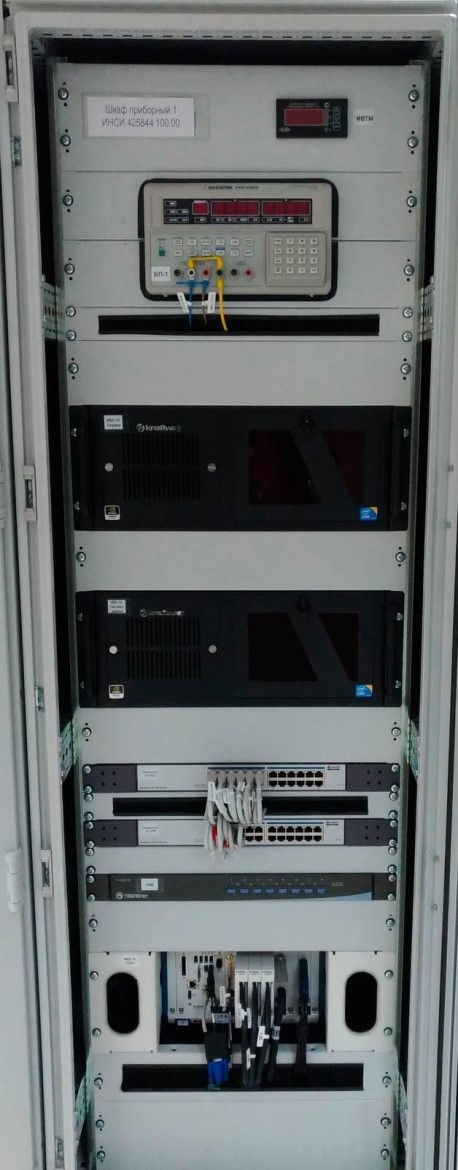

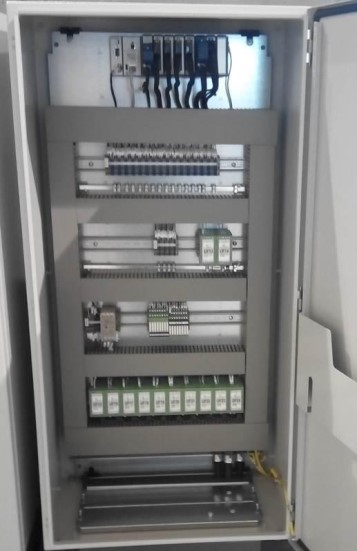

Рисунок 1 - Шкаф приборный 1Рисунок 2 - Шкаф приборный 2
Место нанесения наклеек знаков утверждения типа
Лист № 3
Всего листов 10

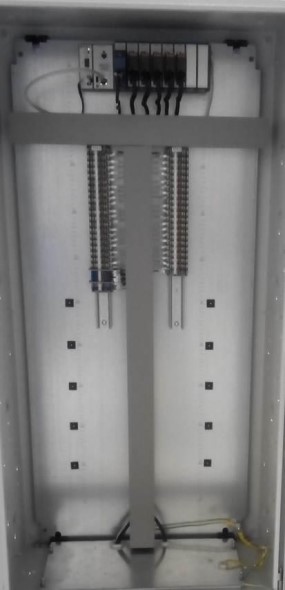

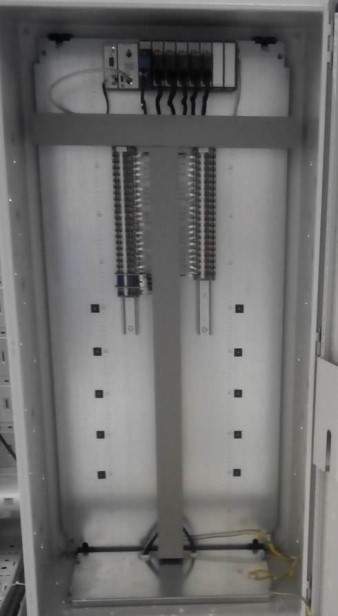

Рисунок 3 - Шкаф датчиков давления 1Рисунок 4 - Шкаф датчиков давления 2

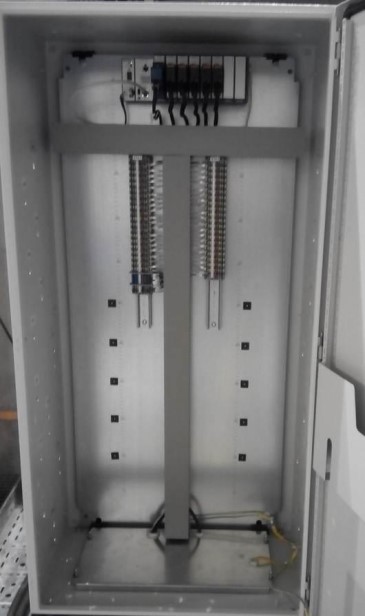

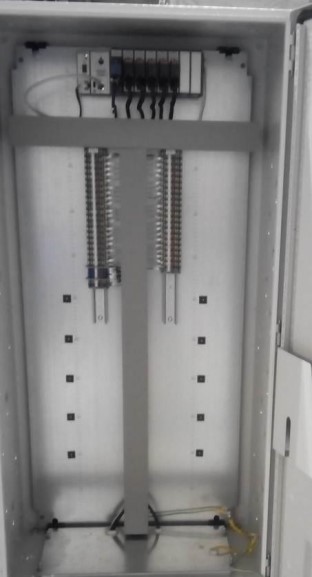

Рисунок 5 - Шкаф датчиков давления 3Рисунок 6 - Шкаф датчиков давления 4
Место нанесения наклеек знаков утверждения типа
Лист № 4
Всего листов 10

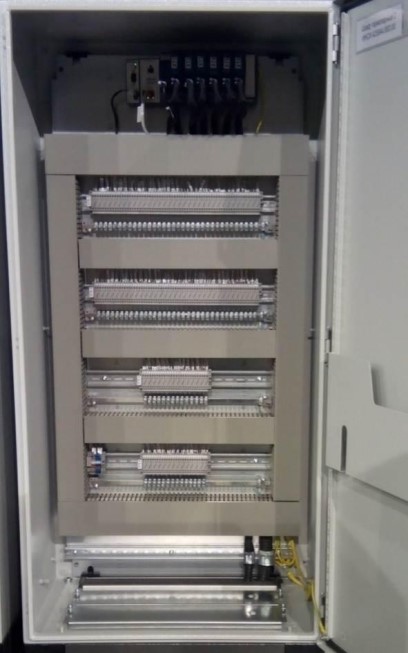

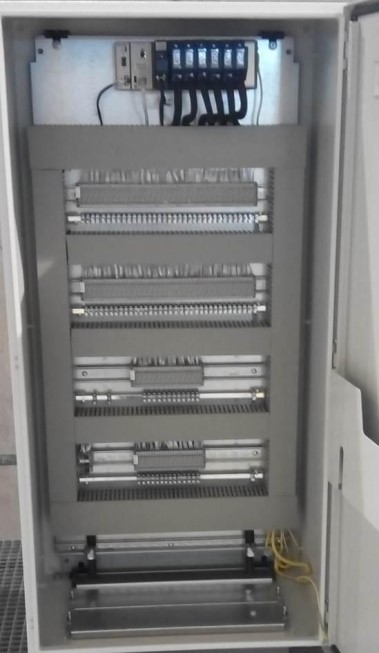

Рисунок 7 - Шкаф термопарный 1Рисунок 8 - Шкаф термопарный 2

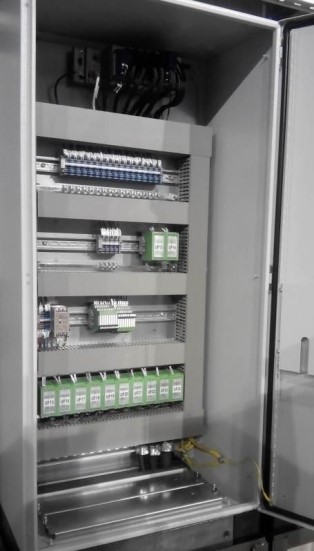

Рисунок 9 - Шкаф аналоговых сигналов 1Рисунок 10 - Шкаф аналоговых сигналов 2
Место нанесения наклеек знаков утверждения типа
Лист № 5
Всего листов 10

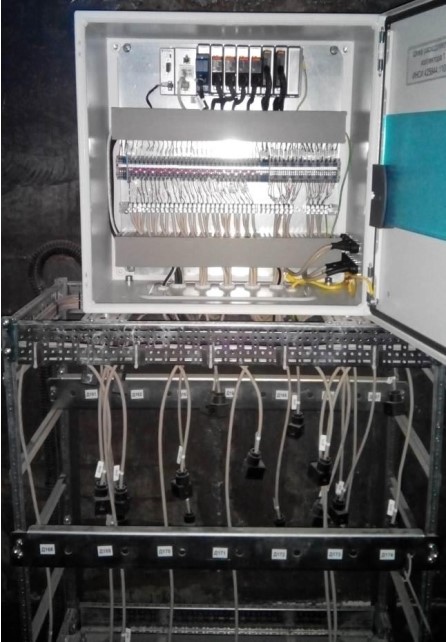

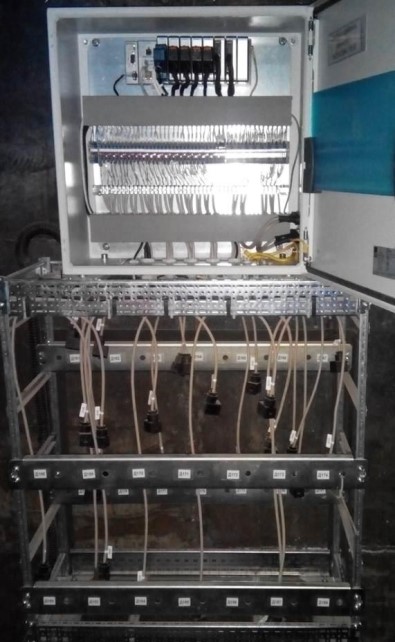

Рисунок 12 - Шкаф расходомерного
коллектора 2
Рисунок 11 - Шкаф расходомерного
коллектора 1

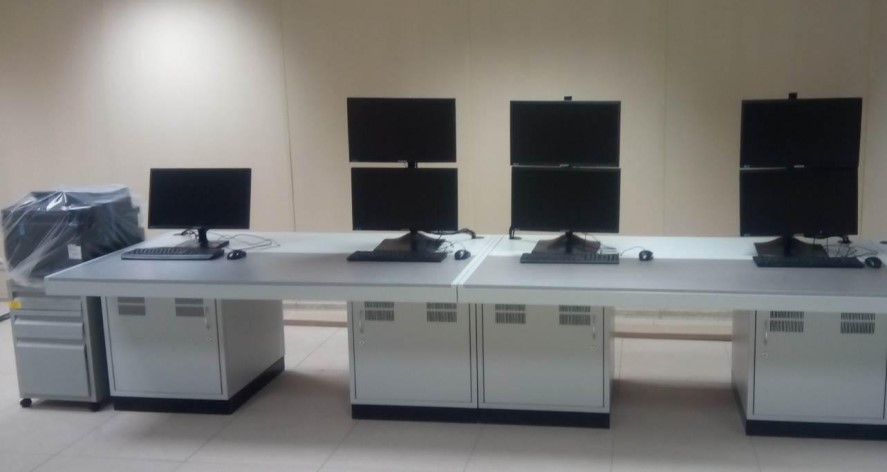

Рисунок 13 - Рабочее место
Пломбирование ИВК не предусмотрено.
Место нанесения наклеек знаков утверждения типа
Лист № 6
Всего листов 10
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО (ОПО) входит операционная система Windows 7 (32-разрядная)
и программные утилиты «Система записи» и «Панель управления».
В состав функционального ПО (ФПО) входит:
1. Сервер параметров (StendServer.exe)центральный модуль, который в реальном
масштабе времени выполняет следующие функции:
- непрерывный прием измеренных данных от всех ССД;
- вычисление расчетных параметров в соответствии с заданными формулами
и полиномами;
- запись измеренных и расчетных данных в файлы;
- передачу значений измеренных и расчетных параметров клиентам верхнего уровня;
- прием и передачу служебно-информационных сообщений.
2. Библиотека настройки аппаратной части ИК (ПО ССД - ssd_pxi_rt.dll, ssd_9203.rtexe,
ssd_9214.rtexe, ssd_9217.rtexe, ssd_9203_17.rtexe) выполняет следующие функции:
- настройку аппаратной части ИК в соответствии с конфигурацией;
- выполнение опроса ИК с заданной периодичностью и передачу измеренных данных
на сервер в реальном масштабе времени.
3. ПО метрологических исследований (Metrology.exe) предназначено для формирования
протоколов измерений.
ФПО системы имеетметрологическизначимуючасть.Алгоритм вычисления
идентификатора ПО - MD5.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий»
в соответствии с Р 50.2.077-2014.
ssd_pxi_rt.dllssd9203 _startup.rtexe
1.15.172.16
9f81fc1f13a8e72f44f8364a2ba0edd062bce8
a1c201d482da 0d486fb40ce4a3
Библиотека Библиотека настройки
настройки аппаратной части ИК
аппаратной части ИК
ssd9217 _startup.rtexessd0317_startup.rtexe
2.162.16
Другие
аппаратной части
Таблица 1 - Идентификационные данные ПО
ИдентификационноеStendServer.exe
наименование ПО
Номер версии1.59.1.259
(идентификационный
номер) ПО
Цифровойde1dff698ba79318e27
идентификатор ПО 8e7b628dc6309
Другие Сервер параметров
идентификационные
данные, если имеются
Идентификационноеssd9214 _startup.rtexe
наименование ПО
Номер версии2.16
(идентификационный
номер) ПО
Цифровой12a424baac5ff8b0633
идентификатор ПО 5267f0c972c44
Библиотека
идентификационные
настройки
данные, если имеются
ИК
37b4747211ec2b78db3 46852679b5cdabcbc33
8d92bf782078e 5e51e5434fa6f
Библиотека Библиотека настройки
настройки аппаратной части ИК
аппаратной части ИК
Лист № 7
Всего листов 10
Metrology.exe
3.12.2
Продолжение таблицы 1
Идентификационное наименование
ПО
Номер версии (идентификационный
номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные,
если имеются
3a932363cfb5ace5097b9175f3cc7d81
ПО метрологических исследований
Метрологические и технические характеристики
Значение
от -2 до +55
±
0,05
192
от 0 до 5
±
0,05
12
от 0 до 10
±
0,05
8
от 40 до 100
±
0,05
48
от 80 до 200
±
0,05
48
от 4 до 20
±
0,05
224
от 10 до 30000
±
0,02
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений напряжения постоянного тока, мВ
Пределы допускаемой приведенной к верхнему пределу (к
ВП) измерений напряжения постоянного тока, %
Количество ИК напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, В
Пределы допускаемой приведенной к верхнему пределу
измерений напряжения постоянного тока, %
Количество ИК напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, В
Пределы допускаемой приведенной (к ВП) измерений
напряжения постоянного тока, %
Количество ИК напряжения постоянного тока
Диапазон измерений сопротивления постоянному току, Ом
Пределы допускаемой приведенной (к ВП) измерений
сопротивления постоянному току, %
Количество ИК сопротивления постоянному току
Диапазон измерений сопротивления постоянному току, Ом
Пределы допускаемой приведенной (к ВП) измерений
сопротивления постоянному току, %
Количество ИК сопротивления постоянному току
Диапазон измерений силы постоянного тока, мА
Пределы допускаемой приведенной (к ВП) измерений силы
постоянного тока, %
Количество ИК силы постоянного тока
Диапазон измерений частоты переменного тока, Гц
Пределы допускаемой приведенной (к ВП) измерений
частоты переменного тока, %
Количество ИК частоты переменного тока
24
Значение
Таблица 3 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
220
±
22
50
±
2
6000
Лист № 8
Всего листов 10
Продолжение таблицы 3
Габаритные размеры составных частей средства измерений, мм (Г×Ш×В) , не более
- шкаф приборный 1
800
´
600
´
1951
- шкаф приборный 2
800
´
600
´
1951
- шкаф датчиков давления 1
400
´
600
´
1300
- шкаф датчиков давления 2
400
´
600
´
1300
- шкаф датчиков давления 3
400
´
600
´
1300
- шкаф датчиков давления 4
400
´
600
´
1300
- шкаф термопарный 1
400
´
600
´
1300
- шкаф термопарный 2
400
´
600
´
1300
- шкаф аналоговых сигналов 1
400
´
600
´
1300
- шкаф аналоговых сигналов 2
400
´
600
´
1300
- шкаф расходомерного коллектора 1
300
´
500
´
500
- рама монтажная расходомерного коллектора 1 ИНСИ.425844.1120.00
342
´
742
´
864
- шкаф расходомерного коллектора 2
300
´
500
´
500
- рама монтажная расходомерного коллектора 2 ИНСИ.425844.1220.00
342
´
742
´
864
- рабочее место
905
´
1800
´
1485
Масса составных частей, кг, не более
- шкаф приборный 1 200
- шкаф приборный 2 200
- шкаф датчиков давления 1 100
- шкаф датчиков давления 2 100
- шкаф датчиков давления 3 100
- шкаф датчиков давления 4 100
- шкаф термопарный 1 100
- шкаф термопарный 2 100
- шкаф аналоговых сигналов 1 100
- шкаф аналоговых сигналов 2 100
- шкаф расходомерного коллектора 1 50
- рама монтажная расходомерного коллектора 1 ИНСИ.425844.1120.00 50
- шкаф расходомерного коллектора 2 50
- рама монтажная расходомерного коллектора 2 ИНСИ.425844.1220.00 50
- рабочее место 150
Условия эксплуатации:
- температура окружающей среды, °Сот +15 до +35
- относительная влажность, %от 30 до 80
- атмосферное давление, кПаот 84 до 106,7
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
шкафы приборные 1, 2, шкафы датчиков давления 1, 2, 3, 4, шкафы термопарные 1, 2, шкафы
аналоговых сигналов 1, 2 и на шкафы расходомерного коллектора 1, 2 в виде наклеек.
Лист № 9
Всего листов 10
Комплектность средства измерений
Обозначение
ИНСИ.425844.000.00
Количество
1 шт.
Таблица 4 - Комплектность средства измерений
Наименование
Комплекс измерительно-вычислительный стенда
40 МВт сборочного испытательного корпуса
корабельных газотурбинных агрегатов
«ИВК-40 СИКК»
Программное обеспечение на CD-диске
Руководство по эксплуатации
Руководство оператора
Методика поверки
Формуляр
Общее описание системы
Инструкция по эксплуатации КТС
Руководство пользователя
Схема деления системы (структурная)
Схемы принципиальные
-
ИНСИ.425844.000.00 РЭ
ИНСИ.425844.000.00 РО
ИНСИ.425844.000.00 МП
ИНСИ.425844.000.00 ФО
ИНСИ.425844.000.00 ПД
ИНСИ.425844.000.00 ИЭ
ИНСИ.425844.000.00 И3
ИНСИ.425844.000.00 Е1
ИНСИ.425844.000.00 СБ
1 шт.
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу ИНСИ.425844.000.00 МП «Инструкция. Комплекс измерительно-
вычислительныйстенда40МВтсборочногоиспытательногокорпусакорабельных
газотурбинных агрегатов «ИВК-40 СИКК». Методика поверки», утвержденному ООО «КИА»
09 февраля 2017 г.
Основные средства поверки:
-калибратормногофункциональныйMCX-IIR(рег.№21591-07):диапазон
воспроизведения напряжения постоянного тока от минус 10 до 100 мВ, пределы допускаемой
абсолютной погрешности воспроизведения напряжения постоянного тока ±(0,003 % от
показаний +0,005 мВ); диапазон воспроизведения напряжения постоянного тока от 0 до 12 В,
пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока
±(0,004 % от показаний +0,0003 В); диапазон измерения силы постоянного тока от 0 до 52 мА,
пределы допускаемой абсолютной погрешности измерения силы постоянного тока ±(0,0001 %
от показаний +0,003 мА);
-магазинэлектрическихсопротивленийР4834(рег.№11326-90):диапазон
воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм, класс точности 0,02;
- генератор сигналов произвольной формы 33220А (рег. № 32993-09): диапазон
воспроизведения частоты от 1 мкГц до 20 МГц, пределы допускаемой относительной
погрешности воспроизведения частоты ±2·10
-5
.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверки в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерительно-
вычислительному стенда 40 МВт сборочного испытательного корпуса корабельных
газотурбинных агрегатов «ИВК-40 СИКК»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Лист № 10
Всего листов 10
Приказ Федерального агентства по техническому регулированию и метрологии
от 15 февраля 2016 г. № 146. Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне 1·10
-16
÷ 30 А
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
Изготовитель
Общество с ограниченной ответственностью «ИнСис Лтд» (ООО «ИнСис Лтд»)
ИНН 7701110879
Адрес: 125284, Москва, 1-й Боткинский проезд, д. 8/31
Юридический адрес: 101813, Москва, Новая площадь, д. 3/4
Телефон (факс): +7(495) 941-99-60; +7 (495) 941-99-23
Е-mail:
Испытательный центр
Обществосограниченнойответственностью«Координационно-информационное
агентство» (ООО «КИА»)
Адрес: 109029, Россия, г. Москва, Сибирский проезд, д. 2, стр. 11
Юридический адрес: 107066, Россия, г. Москва, ул. Доброслободская, д. 10, стр. 5
Телефон (факс): +7(495)737-67-19
E-mail: VS-KIA @ rambler.ru
Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений
в целях утверждения типа RA.RU.310671 от 22.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
