Приложение к свидетельству № 65812
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные DDX 9121b-X
Назначение средства измерений
Системы измерительные DDX 9121b-X (далее - системы) предназначены для измерений
характеристик частичных разрядов в изоляции электрооборудования при его испытаниях.
Описание средства измерений
Принцип действия системы основан на выделении, фильтрации и последующей обработке
импульсных электрических сигналов, возникающих из-за частичных разрядов (ЧР) в изоляции
электрооборудования при воздействии на него высокого напряжения.
Система состоит из нескольких измерительных каналов, основным элементом которых
является измерительный преобразователь частичных разрядов DDX 9121b, сопряженный с
промышленным компьютером, отображающим измерительную информацию на мониторе.
Электрический сигнал с объекта испытаний поступает на вход измерительного
преобразователя ЧР через конденсатор связи (9230) и согласующий четырехполюсник
(AKV 9310). Измеряемой величиной является кажущийся электрический заряд, косвенно
характеризующий уровень (интенсивность) ЧР в диэлектрике. Вместе с кажущимся зарядом
предусмотрено измерение переменного напряжения на входе преобразователя. Специфической
особенностьюизмеренийЧРявляетсянеобходимостьпредварительнойкалибровки
измерительного канала перед проведением измерений (ГОСТ 20074-93) после сборки схемы
испытаний для каждого испытуемого объекта. С этой целью в состав системы включают
калибратор частичных разрядов 9216 (ГР № 61256-15) илиKAL 9510 / KAL 9520
(ГР № 63939-16).
В системе также имеется возможность оценить уровень радиопомех, генерируемых при
возникновении ЧР. Для настройки канала радиопомех применяют калибратор радиопомех
(KAL 9530), выполненный на основе серийно выпускаемого генератора 33210A (ГР № 62209-15,
№ 32993-09).
Дляобъединенияпреобразователейвсистемепринеобходимостииспользуют
специальный блок питания и коммутации (5801).
Рисунок 1 - Пример размещения системы DDX 9121b с четырьмя измерительными
преобразователями
Лист № 2
Всего листов 7
Система поставляется в укомплектованном виде (по классификации ГОСТ Р 8.596-2002
соответствует ИС-1) и может включать, по заявке потребителя, от одного до восьми
измерительных преобразователей. В зависимости от их количества символ «X» в обозна-чении
экземпляра системы содержит изменяемую цифру: от DDX9121b-1 до DDX9121b-8; при
наличии измерительных каналов радиопомех к обозначению добавляют индекс “RIV”,
например, DDX9121b-4/RIV.
Конструктивно измерительные преобразователи размещают в передвижной стойке либо в
настольной конструкции, на которой расположен управляющий компьютер системы.
Остальные элементы системы размещают индивидуально, применительно к конфигурации
испытуемого объекта, и соединяют между собой кабелями. Калибраторы подключают к
измерительному каналу через объект испытаний.
Общий вид системы и ее элементов показан на рисунках 1 - 6.
Рисунок 2 - Размещение преобразователей DDX 9121b в настольном исполнении
системы (слева) и в передвижной стойке (справа)
Рисунок 3 - Согласующий четырехполюсник AKV 9310
Рисунок 4 - Калибратор KAL 9520
Лист № 3
Всего листов 7

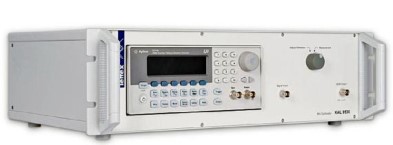

Рисунок 5 - Калибратор KAL 9530
Рисунок 6 - Конденсатор связи 9230
Пломбирование систем измерительных DDX 9121b-X не предусмотрено.
Программное обеспечение
Программное обеспечение системы DDX9121b Software, Version 7.1.0.0 включает в себя
два компонента: DDX 9121b Remote Software и DDX 9121b Firmware.
Метрологически незначимая часть ПО DDX 9121b Remote Software предназначена для
дистанционного управления работой системы. По заявке потребителя поставляются дополнительно
программные ключи DDX9121b/MUX (мультиплексор для расширения сигнальных входов
преобразователя до четырех) и DDX9121b/DC для измерений на постоянном токе. Эти
программы допускают вносить обновления, не влияющие на метрологически значимую часть
ПО, с сайта фирмы-изготовителя.
Метрологически значимая часть ПО DDX 9121b Firmware встроена в преобразователь
DDX 9121b и недоступна для пользователя.
Уровень защиты метрологически значимой части ПО - «средний» в соответствии с
Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка
обеспечения защиты программного обеспечения».
Таблица 1 - Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОDDX 9121b Software
Номер версии (идентификационный номер) ПО Version 7.1.0.0
Цифровой идентификатор ПО3f2acd01e3add2e94e956305e463ab96
Алгоритмвычисленияконтрольной суммы WinMD5
исполняемого кода
Лист № 4
Всего листов 7
Метрологические и технические характеристики
±1
±5
±2
Таблица 2 - Метрологические характеристики системы
Наименование характеристики
Количество измерительных преобразователей в системе
Количество измерительных каналов для одного преобразователя
(в том числе для измерения радиопомех)
Значение
от 1 до 8
до 4
(1)
Диапазон измерений кажущегося заряда q, пКлот 1 до 10000
Пределы допускаемой погрешности измерений кажущегося заряда:
- абсолютной (q ≤ 20 пКл), пКл
- относительной (q > 20 пКл), %
Диапазон измерения напряжения, В
- переменного (среднеквадратическое значение, от 15 до 400 Гц)
- постоянного (любого знака)
от 0,14 до 140,00
от 0,20 до 200,00
Пределы допускаемой относительной погрешности измерения
напряжения, %
от 0 до +45
от 5 до 80
Значение
от 0 до 70
от 30 до 1500
4,0 / 4,5 / 9,0
Таблица 3 - Основные технические характеристики системы
Наименование характеристики
Диапазон показаний для радиопомех (допуск ±2 дБ), дБ
Диапазон частотной характеристики измерительного канала, кГц
Ширина полосы пропускания регулируемого фильтра, кГц
Электропитание - сеть переменного тока 50 (60) Гц
напряжением, В
от 90 до 264
Габаритные размеры, мм, не более
9121b
AKV 9310
KAL 9520
KAL 9530
5801
9230
длинаширинавысота
483 306 89
160 90 80
200 120 42
483 340 89
483 340 89
1552
Масса, кг, не более:
9121b
AKV 9310
KAL 9520
KAL 9530
5801
9230
6,2
1,0
1,4
4,0
4,0
-
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
Средняя наработка на отказ, ч
130000
Средний срок службы, лет
15
Лист № 5
Всего листов 7
натитульные
нижнюю часть
листы эксплуатационных документов и
передней панели монитора управляющего
Знак утверждения типа
наносятпечатнымспособом
самоклеящейся этикеткой на
компьютера системы.
Комплектность средства измерений
Калибратор ЧР
ПО
Таблица 4 - Комплектность средства измерений
Наименование
Преобразователь ЧР измерительный
Четырехполюсник согласующий
Конденсатор связи
Обозначение
DDX 9121b
AKV 9310
9230
9216
KAL 9510/9520
Количество
от 1 до 8
от 1 до 8
*
1
KAL 9530
5801
Калибратор радиопомех
Блок питания и коммутации
Комплект соединительных кабелей
Стойка передвижная
Стол
*
*
1
1
*
Компьютер с встроенным ПО
Windows XP
DDX9121b Software,
Version 7.1.0.0
1
1
Формуляр
Руководство пользователя
Руководство пользователя
Методика поверки
9121 ФО
DDX 9121b
AKV 9310
МП 107-262-2015
1
1
1
1
Примечания:
1) звездочкой (*) обозначено количество единиц оборудования, определяемое заявкой
потребителя;
2) в течение срока эксплуатации системы допускается замена компонентов в ее составе
на такие же или аналогичные при условии соответствия метрологических и технических
характеристик заявленным выше.
Поверка
осуществляется по документу МП 107-262-2015 «Системы измерительные DDX 9121b-X.
Методика поверки», утвержденному ФГУП «УНИИМ» 27.02.2017 г.
Основные средства поверки:
- рабочий эталон 3 разряда единицы напряжения постоянного электрического тока
в диапазоне значений от 5·10
-3
до 1·10
3
В по ГОСТ 8.027-2001, 2 разряда единицы напряжения
переменного электрического тока в диапазоне значений от 1·10
-2
до 700 В по ГОСТ Р 8.648-2008
№ 3.1.ZZC.0152.2014(калибраторуниверсальныйН4-7, рег. номер в Федеральном
информационном фонде 22125-01);
- рабочий эталон 2 разряда единицы импульсного электрического напряжения в
диапазоне от 1·10
-4
до 400 В с длительностью импульса от 2·10
-10
до 2,5·10
3
с по ГОСТ Р 8.761-2011
№3.1.ZZC.0217.2016(осциллографцифровойзапоминающийHDO4054,рег.номер
в Федеральном информационном фонде 53644-13).
Лист № 6
Всего листов 7
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносят на свидетельство о поверке системы.
Сведения о методиках (методах) измерений
приведены в документе ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким
напряжением. Измерения частичных разрядов.
Нормативные и технические документы, устанавливающие требования к системам
измерительным DDX 9121b-X
ГОСТ 20074-83Электрооборудование и электроустановки. Метод измерения
характеристик частичных разрядов
ГОСТ 21023-75 Трансформаторы силовые. Методы измерений характеристик частичных
разрядов при испытаниях напряжением промышленной частоты
ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1
×
10
-2
до 2
×
10
9
Гц
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения
ГОСТ Р 55191-2012 (МЭК 60270:2000)Методы испытаний высоким напряжением.
Измерения частичных разрядов
Техническая документация фирмы Haefely Test AG, Базель, Швейцария
Изготовитель
Фирма «Haefely Test AG», Швейцария
Адрес: Haefely Test AG, Birsstrasse 300, CH-4052 Basel/Switzerland
Телефон: +41 61 373 4111
Факс: +41 61 373 4912
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «МАКДЕМ» (ООО «МАКДЕМ»)
Адрес: 119571, г. Москва, а/я 16
Телефон: +7 (495) 778-12-64
Web-сайт:
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Уральскийнаучно-
исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 43725-10 | Системы измерительные для автоматизированного управления технологическими процессами и учета массы светлых нефтепродуктов в резервуарных парках автозаправочных станций и нефтебаз | Нефтосервер-5 | ЗАО "ЭЛСИ ПЛЮС", г.С.-Петербург | 1 год | Перейти |
| 78996-20 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Эльгауголь | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти | |
| 27285-09 | Преобразователи давления измерительные | VEGABAR | Фирма "VEGA Grieshaber KG", Германия | 1 год | Перейти |
| 19814-00 | Преобразователи измерительные переменного тока короткого замыкания | Омь-11 | ООО Компания "Мир", г.Омск | 1 год | Перейти |
| 24732-03 | Преобразователи давления измерительные | 40.4387 | Фирма "M.K.Juchheim GmbH & Co.", Германия (торговая марка "JUMO") | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
