Номер госреестра:
67273-17
Наименование СИ:
Рефлектометр инфракрасный
Обозначение типа:
ТРМ-3
Производитель:
ОАО "Композит", г.Королев
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 003
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65805
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефлектометр инфракрасный «ТРМ-3»
Назначение средства измерений
Рефлектометр инфракрасный «ТРМ-3» (далее по тексту - рефлектометр) предназначен
для измерений интегрального коэффициента диффузного отражения без исключения
зеркальной составляющей образцов материалов и покрытий при облучении их излучением
модели черного тела при температуре +70 °С в диапазоне длин волн от 3 до 20 мкм
относительным методом с помощью мер сравнения.
Описание средства измерений
Принцип действия рефлектометра основан на измерении излучения отраженного
поверхностью исследуемого образца или меры сравнения с помощью приемника излучения,
собирающего зеркального эллипсоида и интегрирующей сферы в спектральном диапазоне от 3
до 20 мкм. При этом облучение исследуемой поверхности или меры сравнения осуществляется
модулируемым источником теплового излучения с излучательной способностью, близкой к
излучательной способности черного тела при температуре +70 °С. Угол падения зондирующего
излучения составляет 12° с нормалью к поверхности мере сравнения.
Рефлектометр состоит из измерительной камеры, включающей в себя зеркальный
эллипсоид с интегрирующей сферой и меры сравнения. В сфере расположен экран и имеются
два отверстия. Одно отверстие в сфере является входным и общим с отверстием эллипсоида, в
плоскости которого располагается его фокус, второе отверстие сделано под приемник
инфракрасного излучения пироэлектрического типа, приемная площадка которого находится на
поверхности интегрирующей сферы.
Направленный поток модулированного инфракрасного излучения от источника
излучения в виде модели черного тела при температуре +70 °С через светоделительную
пластину падает на поверхность меры под углом 12° к его нормали. Отраженное мерой во всех
направлениях излучение собирается зеркальным эллипсоидом и попадает в интегрирующую
сферу. Усредненная освещенность стенки интегрирующей сферы регистрируется приемником
излучения пироэлектрического типа.
Поскольку измерения проводятся относительным методом с помощью мер сравнения,
тоинтегральныйкоэффициентдиффузногоотражениябезисключениязеркальной
составляющей исследуемого образца при облучении его излучением модели черного тела при
температуре +70 °С вычисляется по сигналам приемника излучения, последовательно
измеряющего излучение от меры сравнения и исследуемого образца.
Общий вид рефлектометра представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 5

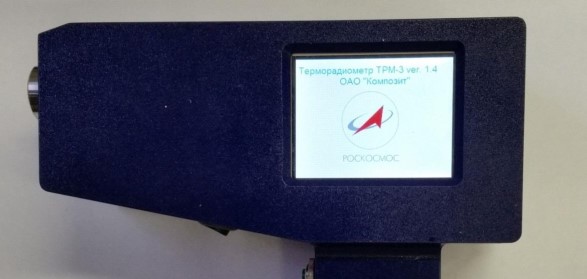

Рисунок 1 - Общий вид рефлектометра

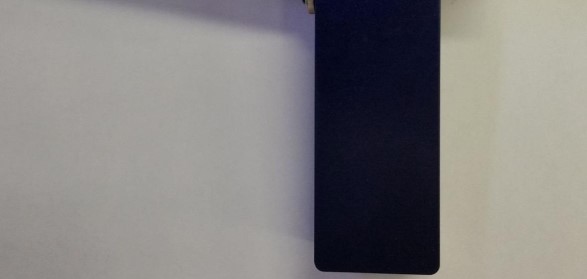

Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Программное обеспечение
Управление рефлектометром осуществляется с помощью встроенного программного
обеспечения посредством ЖК-дисплея. Результаты измерений так же выводятся на ЖК-дисплей.
Место нанесения
знака поверки
Лист № 3
Всего листов 5
Программное обеспечение размещается в энергонезависимой памяти рефлектометра и
его запись осуществляется в процессе производства. Операционная система, имеющая
оболочку, доступную пользователю, отсутствует. Программное обеспечение и его окружение
являются неизменными, средства для программирования или изменения метрологически
значимых функций отсутствуют. Доступ пользователя к встроенному программному
обеспечению исключен конструктивным исполнением прибора.
Установка обновленных версий ПО допускается только представителями предприятия -
изготовителя с помощью специального оборудования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОТерморадиометр ТРМ-3
Номер версии (идентификационный номер) ПО 1.4 и выше
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Значение
от 0,10 до 0,95
±0,01
±0,06
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений интегрального коэффициента диффузного
отражения без исключения зеркальной составляющей образцов
материалов и покрытий при облучении их излучением модели
черного тела при температуре +70 °С
Воспроизводимость измерений интегрального коэффициента
диффузного отражения без исключения зеркальной составляю-
щей образцов материалов и покрытий при облучении их излуче-
нием модели черного тела при температуре +70 °С
Пределы допускаемой абсолютной погрешности измерений ин-
тегрального коэффициента диффузного отражения без исключе-
ния зеркальной составляющей образцов материалов и покрытий
при облучении их излучением модели черного тела при темпера-
туре +70 °С
Пределы допускаемой абсолютной погрешности интегрального
коэффициента диффузного отражения без исключения зеркаль-
ной составляющей набора мер сравнения, входящего в состав
рефлектометра, при облучении их излучением модели черного
тела при температуре +70 °С
±0,055
Таблица 3 - Значения интегральных коэффициентов диффузного отражения без исключения
зеркальной составляющей набора мер сравнения, входящего в состав рефлектометра, при
облучении их излучением модели черного тела при температуре +70 °С
Обозначение Интегральный коэффициент диффузного отражения без исключения
меры зеркальной составляющей набора мер сравнения, входящего в состав
сравнениярефлектометра, при облучении их излучением модели черного тела при
температуре +70 С
Т-10,97±0,10
Т-20,79±0,10
Т-30,69±0,10
Т-40,17±0,10
Т-50,14±0,10
Лист № 4
Всего листов 5
Значение
от 3 до 20
12
16
54
198
178
1
220±22
от 47 до 53
Таблица 4 - Основные технические характеристики
Наименование характеристики
Спектральный диапазон, мкм
Угол падения излучения на поверхность образца,…°
Минимальный диаметр измеряемого образца, мм
Габаритные размеры, мм
- высота
- ширина
- длина
Масса, кг
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
от 20 до 80
от 96 до 104
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации 0932.201113.002 РЭ типографским
способом, а также на корпус прибора методом наклеивания.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Обозначение
Количество
0932.201113.002
Наименование
Рефлектометр инфракрасный «ТРМ-3»,
зав.№ 003
Набор мер сравнения, зав. № ИК02
Кейс укладочный ударопрочный
Стилус
Базовая насадка
Адаптер
Руководство по эксплуатации
Паспорт
Методика поверки
0932.201113.002 РЭ
0932.201113.002 ПС
МП 042.M4-16
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 042.M4-16 «Государственная система обеспечения единства
измерений. Рефлектометр инфракрасный «ТРМ-3». Методика поверки», утвержденному
ФГУП «ВНИИОФИ» 18 ноября 2016 г.
Основные средства поверки:
Государственный первичный эталон единиц спектральных коэффициентов направленного
пропускания, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм,
ГЭТ 156-2015
Основные метрологические характеристики:
- диапазон воспроизведения спектрального коэффициента диффузного отражения
(СКДО) от 3 до 20 мкм;
- суммарное среднее квадратическое отклонение среднего арифметического результата
измерений СКДО в диапазоне длин волн от 3 до 20 мкм составляет 2,0·10
-2
.
Лист № 5
Всего листов 5
- границы неисключенной систематической погрешности результата измерений СКДО
в диапазоне длин волн от 3 до 20 мкм при доверительной вероятности Р = 0,99 составляют
±1,2·10
-2
.
Рабочийэталонединицыспектральногокоэффициентадиффузногоотражения
в диапазоне значений от 0,04 до 0,97 в диапазоне длин волн от 3 до 20 мкм
Основные метрологические характеристики:
- диапазон длин волн: от 3 до 20 мкм;
- диапазон значений интегрального коэффициента полного диффузного отражения:
от 0,04 до 0,97;
- доверительные границы абсолютной погрешности воспроизведения интегрального
коэффициента полного диффузного отражения набора образцов без исключения зеркальной
составляющей для спектрального распределения излучения модели черного тела при
температуре +70 °С составляют ±0,048.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус прибора, как показано на рисунке 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к рефлектометру инфракрасному
«ТРМ-3»
ГОСТ8.557-2007Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений спектральных, интегральных и
редуцированных коэффициентов направленного пропускания и оптической плотности в
диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин
волн от 0,2 до 20,0 мкм.
Изготовитель
Открытое акционерное общество «Композит» (ОАО «Композит»)
ИНН 5018078448
Адрес: 141070, Московская область, г. Королев, ул. Пионерская, д. 4
Телефон: +7(495) 513-20-28; Факс: +7(495) 516-06-17
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7(495) 437-56-33; Факс: +7(495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 34084-07 | Пирометр инфракрасный | LAND CYCLOPS 153 | Фирма "LAND Instruments International", Великобритания | 1 год | Перейти |
| 37663-08 | Рефлектометр оптический | OTDR 8000 | Фирма "Photon Kinetics, Inc.", США | 1 год | Перейти |
| 6899-78 | Лабораторный инфракрасный анализатор нефтепродуктов в четыреххлористом углероде | ЛИКА-71А | Нет данных | Нет данных | Перейти |
| 20217-00 | Рефлектометр оптический с оптическим блоком | MW9060A (рефлектор) MW0947B (блок) | Фирма "Anritsu Corporation", Япония | 1 год | Перейти |
| 61451-15 | Рефлектометр оптический | OTDR 8000 Model 86201-10 | Фирма "Photon Kinetics, Inc.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
