Номер госреестра:
67239-17
Наименование СИ:
Гайковерты аккумуляторные
Обозначение типа:
PLARAD DА1
Производитель:
Фирма "Maschinenfabrik Wagner GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.04.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65768
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гайковерты аккумуляторные PLARAD DА1
Назначение средства измерений
Гайковерты аккумуляторные PLARAD DА1 (далее - гайковерты) предназначены
для воспроизведения крутящего момента силы с установленной погрешностью при затяжке
резьбовых соединений.
Описание средства измерений
Конструктивно гайковерты состоят из корпуса с рукояткой, на которой находятся кнопка
запуска и кнопка выбора направления вращения при создании крутящего момента силы, кнопки
переключения ступеней коробки передач и потенциометра находящейся на корпусе, с помощью
которой устанавливается необходимый крутящий момент силы, реакционного упора, редуктора
и хвостовика с присоединительным квадратом. Внутри корпуса расположен механизм
регулировки значения крутящего момента силы и механизм, который срабатывает при достижении
установленного значения крутящего момента силы. Гайковерты воспроизводят крутящий
момента силы по и против часовой стрелки. Гайковерты работают от аккумуляторной батареи.
Принцип действия гайковертов основан на измерении электрического сигнала разбаланса
тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном
элементе гайковерта.
Обозначение модификации: PLARAD DА1-X: DА1 - обозначение гайковертов по каталогу
производителя, Х - цифра, обозначающая верхний предел измерений крутящего момента силы.
Гайковерты отличаются диапазонами измерений крутящего момента силы и габаритными
размерами.

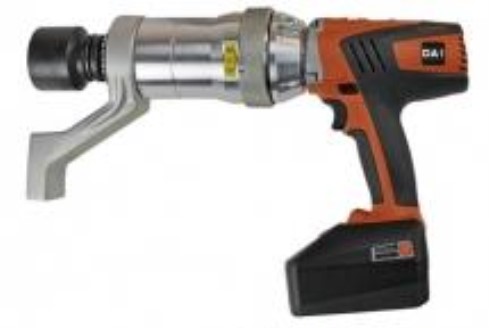

Внешний вид гайковертов аккумуляторных PLARAD DА1 представлен на рисунке 1.
Рисунок 1 - Внешний вид средства измерений
Программное обеспечение
отсутствует.
Место пломбирования
Место
нанесения знака
утверждения типа
Лист № 2
Всего листов 3
Метрологические и технические характеристики
приведены в таблице 1.
Размер
присоеди-
нительных
элементов,
Д х Ш, мм
19×19
25,4×25,4
25,4×25,4
25,4×25,4
38,1×38,1
Габарит- Масса,
ныекг, не
размеры, более
длина,
мм, не
более
3475,1
3515,2
3636,2
4107,9
435 10,4
Таблица 1 - Метрологические и технические характеристики
Модифи- Диапазон Диапазон Пределы допус-
кацияиндикацииизмеренийкаемой относи-
крутящегокрутящего тельной погреш-
момента силы, момента силы, ности измерений
Н·мН·мкрутящего момен-
та силы, %
DA1-05от 130 до 550от 200 до 550±4
DA1-10 от 130 до 1000 от 200 до 1000±4
DA1-13 от 275 до 1300 от 275 до 1300±4
DA1-30 от 285 до 3000 от 285 до 3000±4
DA1-47 от 470 до 4700 от 470 до 4700±4
Условия эксплуатации:
- рабочий диапазон температур, ºС
Средний срок службы, лет
от -10 до +45
5
Знак утверждения типа
наносится на корпус гайковерта методом наклейки (место нанесения представлено на Рисунке 1)
и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 экз.
* - по отдельному
заказу
Таблица 2 - Комплектность средства измерений
НаименованиеОбозначение
Гайковерт аккумуляторный PLARAD DА1
(модификация по заказу)
Реакционный упор
Руководство по эксплуатации
Дополнительные комплектующие элементы
(насадки, удлинители, вставки приварочные
кольца, головки, упоры)
Методика поверкиРТ-МП-4017-445-2016
1 экз.
Поверка
осуществляется по документу РТ-МП-4017-445-2016 «ГСИ. Гайковерты аккумуляторные
PLARADDА1. Методика поверки», утверждённому ФБУ «Ростест-Москва» 05.12.2016 г.
Основное средство поверки:
- измеритель крутящего момента силы PH-20a-2&fraq12;", относительная погрешность ±1 %,
(регистрационный номер 55697-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к гайковертам
аккумуляторным PLARAD DА1
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема средств измерений
крутящего момента силы
Техническая документация Maschinenfabrik Wagner GmbH & Co.KG, Германия
Изготовитель
«Maschinenfabrik Wagner GmbH & Co.KG», Германия
Birrenbachshöhe 17, DE - 53804 Much
Phone:+49 (0)2245 62-10
Fax:+49 (0)2245 62-22
Заявитель
ООО «Алира»
Юридический адрес: РФ, 119313, г. Москва, Ленинский проспект, д.95
Тел./факс: +7 (495) 229-39-48 / 8 (905) 563-99-79
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
