Номер госреестра:
67238-17
Наименование СИ:
Толщиномеры покрытий
Обозначение типа:
SaluTron
Производитель:
Фирма "SaluTron Messtechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.04.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65767
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Толщиномеры покрытий SaluTron
Назначение средства измерений
Толщиномеры покрытий SaluTron (далее - толщиномеры) предназначены для измерений
толщинынеферромагнитныхэлектропроводящихидиэлектрическихпокрытийна
ферромагнитных основаниях и толщины неферромагнитных покрытий (электропроводящих и
диэлектрических) на электропроводящих неферромагнитных основаниях.
Описание средства измерений
Принцип действия толщиномеров основан на вихретоковом и магнитоиндукционном
методах измерений толщины покрытий.
Магнитоиндукционный метод заключается в измерении магнитного сопротивления
участка цепи, образованного датчиком и подложкой из магнитного металла (Fe), зависящего от
толщины немагнитного покрытия. Метод применяют для неферромагнитных металлических и
неметаллических покрытий на ферромагнитных металлах.
Вихретоковыйметодзаключаетсяврегистрациивзаимодействиясобственного
электромагнитного поля преобразователя с электромагнитным полем вихревых токов,
наводимых этим преобразователем в детали и зависящих от электрофизических и
геометрических параметров основного металла и покрытия. Метод применяют для
диэлектрических и электропроводящих покрытий на неферромагнитных металлах (NFe).
Конструктивно толщиномеры состоят из электронного блока и датчика. В электронный
блок встроены панель с кнопками управления и дисплей.
Датчики могут быть выносными, подключаемыми к электронному блоку при помощи
кабеля, или интегрированными в корпус электронного блока.
На головке датчика сделан V-образный паз для проведения измерений на штангах, трубах
и других сферических поверхностях радиусом кривизны не менее 5 мм.
Модификации толщиномеров различаются типом подключаемых датчиков, способом их
подключения, а также диапазонами измерений и пределами допускаемых погрешностей.
Толщиномер SaluTron D2X имеет возможность передачи результатов измерений на
переносной ИК-принтер или компьютер через последовательный интерфейс USB/RS232. Опция
является дополнительной, определяется Заказчиком.
Основные отличия модификаций приведены в таблице 1.
Конструкция
датчика
вихретокового
Таблица 1 - Основные отличия модификаций толщиномеров
НаименованиеНаличие магнито-
Наличие
модификациииндукционного метода
м
е
тода
SaluTron D1 + +
SaluTron D2X + +
SaluTron ComBi D3 + +
SaluTron D4 + -
SaluTron D5 - +
сменный, выносной
сменный, выносной
встроенный
встроенный
встроенный
Общий вид толщиномеров разных модификаций приведен на рисунках 1 - 4.
Лист № 2
Всего листов 5

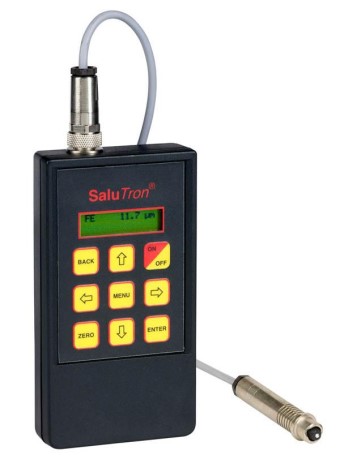

Рисунок 1 - Толщиномеры SaluTron D1Рисунок 2 - Толщиномеры SaluTron D2X

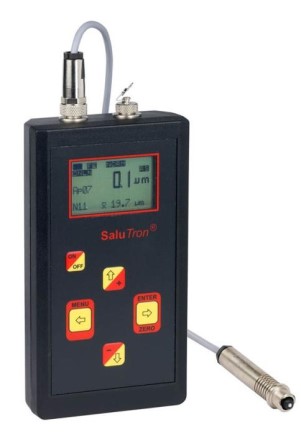

Рисунок 3 - Толщиномеры

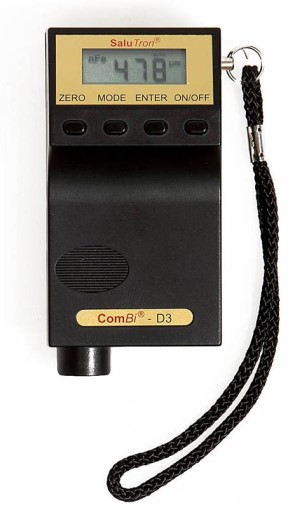

SaluTron ComBi D3

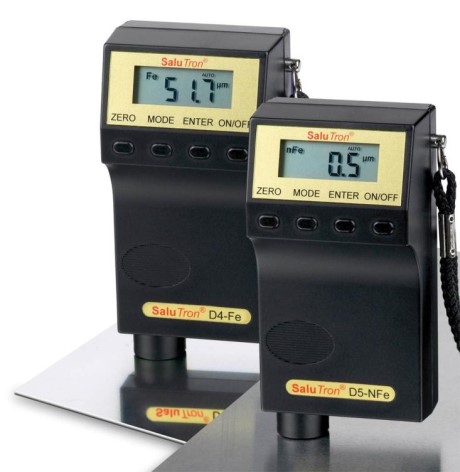

Рисунок 4 - Толщиномеры SaluTron D4 и SaluTron D5
Пломбирование толщиномеров не предусмотрено.
Электрическоепитаниетолщиномеровавтономное.Осуществляетсяот
устанавливаемых в электронный блок не перезаряжаемых элементов питания либо аккумуляторов.
Возможны модификации электронных блоков, отличающиеся внешним видом.
выбор и
контроль
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (ПО).
Программное обеспечение толщиномеров выполняет следующие функции:
настройка режимов измерений толщиномеров, обработка результатов измерений,
напряжения питания.
Лист № 3
Всего листов 5
Конструкция толщиномеров исключает возможность несанкционированного влияния на
ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007 - 2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОST-FGC-Dn
Номер версии (идентификационный номер) ПО Dn-02.001 и выше
Цифровой идентификатор ПО —
Метрологические и технические характеристики
Наименование характеристики
Значение характеристики
±(1,5 + 0,02·H*)
±(2 + 0,02·H)
±(10 + 0,02·H)
±(1,5 + 0,03·H)
±(2 + 0,03·H)
±(10 + 0,03·H)
Таблица 3 - Метрологические характеристики толщиномеров
магнитоиндукцион-вихретоковый
ный метод (Fe) метод (NFe)
от 0 до 1950от 0 до 800
от 0 до 1950от 0 до 800
от 0 до 3300 от 0 до 3300
от 0 до 4800 —
—от 0 до 4800
±(1,5 + 0,03·H)
±(2 + 0,03·H)
±(10 + 0,03·H)
±(40 + 0,03·H)
0,1
1
10
10
20
0,20
0,10
Диапазон измерения толщины покрытия, мкм
модификаций:
SaluTron D1
SaluTron D2X
SaluTron ComBi D3
SaluTron D4
SaluTron D5
Пределы допускаемой абсолютной погрешности
измерений толщины покрытия, мкм
SaluTron D1, SaluTron D2X
в диапазоне от 0 до 100 мкм включ.
в диапазоне св 100 до 1000 мкм включ.
в диапазоне св. 1000 до 1950 мкм включ.
SaluTron ComBi D3
в диапазоне от 0 до 100 мкм включ.
в диапазоне св. 100 до 1000 мкм включ.
в диапазоне св. 1000 до 3300 мкм включ.
SaluTron D4, SaluTron D5
в диапазоне от 0 до 100 мкм trial.
в диапазоне св. 100 до 1000 мкм включ.
в диапазоне св. 1000 до 3300 мкм включ.
в диапазоне св. 3300 до 4800 мкм включ.
Цена единицы наименьшего разряда, мкм
в диапазоне от 0 до 99,9 мкм включ.
в диапазоне от 100 до 999 мкм включ.
в диапазоне свыше 1000 мкм
Минимальный диаметр основания, мм
SaluTron D1, SaluTron D2X
SaluTron ComBi D3, SaluTron D4, SaluTron D5
Минимальная толщина основания, мм
ферромагнитного (Fe)
неферромагнитного (NFe)
* где Н - значение толщины, мкм
Лист № 4
Всего листов 5
Значение характеристики
Наименование характеристики
Напряжение питания, В
от 9,0 до 7,5
от 0 до + 60
от - 10 до + 60
80
Таблица 4 - Основные технические характеристики толщиномеров
SaluTron D1SaluTron D2X
SaluTron
ComBi D3,
SaluTron D4,
SaluTron D5
22 35
65 80
120 150
38
58
118
0,15
Габаритные размеры электронного блока,
мм, не более
- высота
- ширина
- длина
Габаритные размеры датчика, мм, не более
- длина
- диаметр
Масса электронного блока, кг, не более
Масса датчика, кг, не более
100
20
0,15 0,30
0,15
от 2,4 до 3,0
(две батареи АА)
1000
Средняя наработка на отказ, ч, не менее
Температура окружающей среды, °С:
- эксплуатация
- хранение
Относительная влажность воздуха, %,
не более
Знак утверждения типа
наносится на табличку на корпусе электронного блока толщиномера типографским способом с
нанесениемзащитногополимерного покрытия,на титульныйлиструководствапо
эксплуатации типографским способом.
Комплектность средства измерений
Датчик (для модификаций D1, D2X)
1 комплект
1 шт.
Обозначение
Таблица 4 - Комплектность средства измерений
Наименование
Электронный блок
Количество
1 шт.
Определяется
заказчиком
Элементы питания (комплект, установлен в
электронном блоке)
Чехол со встроенными «нулевыми»
основаниями (Fe и/или NFe)
Руководство по эксплуатации
«ГСИ. Толщиномеры покрытий SaluTron»
МП 159-261-2016
1 экз.
1 экз.
Поверка
осуществляется по документу МП 159-261-2016 «ГСИ. Толщиномеры покрытий SaluTron.
Методика поверки», утвержденному ФГУП «УНИИМ» 15 февраля 2017 г.
Основные средства поверки:
рабочий эталон 2 разряда по Р 50.2.006-2001 (комплект мер толщины покрытий
ELCOMETER 990, рег.№ 37535-14).
Лист № 5
Всего листов 5
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к толщиномерам
покрытий SaluTron
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений
толщины покрытий в диапазоне от 1 до 20000 мкм.
Техническая документация изготовителя «SaluTron Messtechnik GmbH», Германия.
Изготовитель
«SaluTron Messtechnik GmbH», Германия
Адрес: Max Planck Strabe 62, 32-107 Bad Salzuflen Berlin, Germany
Тел.: +(49)-(52)-959760
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Салютрон» (ООО «Салютрон»)
ИНН 7802276831
Адрес: 194044, г. Санкт-Петербург, Пироговская набережная, д.17, оф.209
Тел. +7(812) 989-37-70, факс: +7(812)703-38-40
Е-mail:
Web-сайт:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» («ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: +7(343) 350-26-18, факс: (343) 350-20-39
Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
