Системы видеоизмерительные Quick Scope серии 359 и Quick Image серии 361, ГРСИ 67237-17
Номер госреестра:
67237-17
Наименование СИ:
Системы видеоизмерительные
Обозначение типа:
Quick Scope серии 359 и Quick Image серии 361
Производитель:
Фирма "Mitutoyo Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.04.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65766
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы видеоизмерительные Quick Scope серии 359 и Quick Image серии 361
Назначение средства измерений
Системы видеоизмерительные Quick Scope серии 359 и Quick Image серии 361 (далее -
системы) предназначены для бесконтактных измерений линейных размеров деталей.
Описание средства измерений
Принцип действия систем основан на оптическом визирном методе, при котором для
нахождения координат точки на детали необходимо совместить неподвижное перекрестие на
экране персонального компьютера (далее - ПК), подключенного к системам, с изображением
измеряемого элемента детали, проецируемым на экран ПК при помощи видеокамеры.
Системы серий 361 изготавливают следующих модификацией: QI-A и QI-B (рис.1).
Каждая из модификаций имеет два исполнения (В и С), отличающиеся между собой как
внешним видом, так и техническимихарактеристиками. Модификации в зависимости от
размеров измерительного стола имеет несколько типоразмеров.
Системы состоят из основания, на котором установлены вертикальная колонна
(все модификации кроме QS-Z моторизованный) или портал (QS-Z моторизованный) и
измерительный столик. На колонне или портале подвижно закреплена оптическая система.
Органы управления настройкой освещения, увеличением, регулировкой яркости расположены
на отдельном блоке управления и/или в окне программного обеспечения (далее - ПО),
установленного на ПК. Благодаря наличию системы линз рассматриваемый предмет
наблюдается на экране ПК в виде прямого изображения, и все перемещения измеряемого
предмета воспринимаются соответственно действительным направлениям перемещений. Для
измерений по оси Z системы серий 359 оснащены измерительной шкалой по оси Z.
Перемещениеизмерительногостоликаосуществляетсявручную(все,кроме
модификации QS-Z моторизованный) и автоматизировано (модификация QS-Z моторизованный).
Перемещение оптической системы по оси Z осуществляется вручную (все, кроме
модификаций QS-Z моторизованный и QS-Z с автофокусом) и автоматизировано (модификации
QS-L моторизованный и QS-Z с автофокусом).
Освещение измеряемой детали осуществляется при помощи трех типов подсветки:
контурной (из-под измерительного столика), отраженной (через объектив) и кольцевой.
Системы серии 359 модификации QS-E оснащены объективом с фиксированным
увеличением и зум-объективом (с возможностью ступенчатого изменения увеличения)
соответственно, имеют возможность проводить измерения по осям X-Y-Z, перемещение по
осям осуществляется вручную и в зависимости от диапазонов измерений изготавливаются
3 типоразмеров.
Системы серии 359 модификации QS-L оснащены зум-объективом (с возможностью
ступенчатого изменения увеличения), имеют возможность проводить измерения по осям X-Y-Z,
перемещение по осям осуществляется вручную и в зависимости от диапазонов измерений
изготавливаются 3 типоразмеров.
Системы серии 359 модификации QS-L с автофокусом оснащены зум-объективом
(с возможностью ступенчатого изменения увеличения), имеют возможность проводить
измерения по осям X-Y-Z, перемещение по осям осуществляется вручную (оси X-Y) и автома-
тизировано (ось Z) и в зависимости от диапазонов измерений изготавливаются 3 типоразмеров.
Системы серии 359 модификации QS-Z моторизованный оснащены зум-объективом
(с возможностью ступенчатого изменения увеличения), имеют возможность проводить
измерения по осям X-Y-Z, перемещение по осям осуществляется автоматизировано и в
зависимости от диапазонов измерений изготавливается 2 типоразмеров.
Лист № 2
Всего листов 7
Системы серий 361 отличаются установленной видео камерой, оснащены объективом с
фиксированным увеличением, имеют возможность проводить измерения по осям X-Y,
перемещение по осям осуществляется вручную и в зависимости от диапазонов измерений
изготавливается 5 типоразмеров.
Системы серии 359 маркируют следующим образом (таблица 2):
QI-A - QI-АXXYYМ,
QI-B - QI-ВXXYYМ,
где XX и YY - диапазон измерений по осям X, Y в см, M - тип исполнения (В или С).
Системы серии 359 изготавливают следующих модификацией: QS-E, QS-L, QS-L
с автофокусом и QS-Z моторизованный (рис.2). Модификации в зависимости от размеров
измерительного стола имеет несколько типоразмеров.
Каждая модификация (кроме QS-Z моторизованный) имеет следующую маркировку на
корпусе системы (таблица 3):
QS-E - QS-EXXYYB,
QS-L - QS-LXXYYZB,
QS-L с автофокусом - QS-LXXYYBZAFB,
где XX и YY - диапазон измерений по осям X, Y в см,
Модификация QS-Z моторизованный маркируется следующим: QS-YYYZ, где YYY
диапазон измерений в мм по оси Y.
(а)(б)

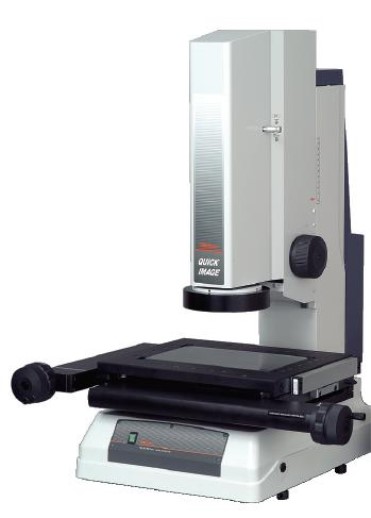

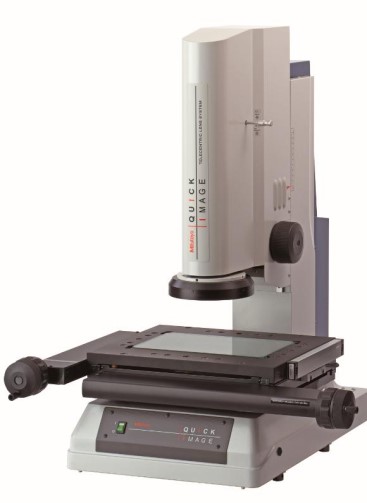

Рисунок 1 - Внешний вид систем серии 361: (а) - QI-A и QI-B исполнения В; (б) QI-A
и QI-B исполнения С
Лист № 3
Всего листов 7

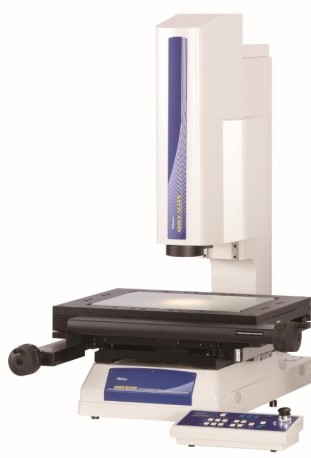

Рисунок 2 - Внешний вид систем
серии 359: QS-Е,QS-L, QS-L с автофокусом

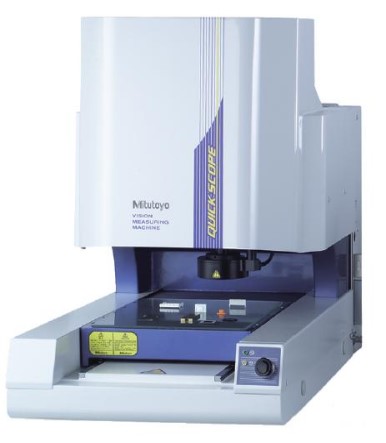

Рисунок 3 - Внешний вид систем
серии 359: QS-L моторизованный
Пломбирование cистем видеоизмерительных Quick Scope серии 359 и Quick Image
серии 361 не предусмотрено.
Программное обеспечение
Системы серии 361 оснащены программным обеспечением QIPAK, системы серии 359 -
программным обеспечением QSPAK. Программное обеспечение разработано для конкретных
измерительных задач и также осуществляет функции управления процессом измерений.
Идентификационные данные (признаки)
Таблица 1 - Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Системы
серии 361
QIPAK
v.3.Х
-
Системы
серии 359
QSPAK
v.3.Х
-
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Защитой ПО являются лицензионные файлы, жестко привязанные к МАС адресу сетевой
карты процессорного блока компьютера или флеш-ключу, что позволяет предотвратить
неавторизованноеиспользованиеПО.Защитапрограммногообеспеченияприборов
соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Пределы допускаемой
абсолютной погрешности в
поле зрения, мкм*
Маркировка
xy
поля
зрения, мм
абсолютной
Нормальный Высокоточный
режимрежим
Габаритные размеры, мм,
не более
Масса,
длинаширинавысота
кг
±8±5
535 715 761 70
626 715 767 74
632 860 870 140
682 860 870 148
757 875 870 154
±4±2
535 715 781 70
624 715 787 74
632 860 830 140
682 860 830 148
757 875 830 154
±4±2,7
535 715 761 70
626 715 767 74
632 860 870 140
682 860 870 148
757 875 870 154
Таблица 2 - Метрологические и технические характеристики систем серии 361
Диапазоны измерений, мм
Пределы допускаемой
Размер
погрешности линейных
измерений по осям X, Y,
мкм (L длина
перемещения в мм)*
QI-A исполнения В
QI-A1010В От 0 до 100 От 0 до 100
QI-A2010В От 0 до 200 От 0 до 100
QI-A2017ВОт 0 до 200От 0 до 17032×24±(5,0 + 0,08L)
QI-A3017ВОт 0 до 300От 0 до 170
QI-A4020ВОт 0 до 400От 0 до 200
QI-A исполнения С
QI-A1010С От 0 до 100 От 0 до 100
QI-A2010С От 0 до 200 От 0 до 100
QI-A2017СОт 0 до 200От 0 до 17032×24±(3,5 + 0,02L)
QI-A3017СОт 0 до 300От 0 до 170
QI-A4020СОт 0 до 400От 0 до 200
QI-B исполнения В
QI-B1010В От 0 до 100 От 0 до 100
QI-B2010В От 0 до 200 От 0 до 100
QI-B2017ВОт 0 до 200От 0 до 17012,8×9,6±(5,0 + 0,08L)
QI-B3017ВОт 0 до 300От 0 до 170
QI-B4020ВОт 0 до 400От 0 до 200
QI-B исполнения С
QI-B1010С От 0 до 100 От 0 до 100
QI-B2010С От 0 до 200 От 0 до 100
QI-B2017СОт 0 до 200От 0 до 17012,8×9,6±(3,5 + 0,02L)
QI-B3017СОт 0 до 300От 0 до 170
QI-B4020СОт 0 до 400От 0 до 200
±3±1,5
535 715 781 70
624 715 787 74
632 860 830 140
682 860 830 148
757 875 830 154
Лист № 5
Всего листов 7
±(3,0 + 0,02L)
±(5,0 + 0,04L)
±(2,5 + 0,02L)
±(5,0 + 0,04L)
Таблица 3 - Метрологические и технические характеристики систем серии 359
Пределы допускаемой
Пределы допускаемой
абсолютной погрешности
линейных измерений по
осям Z, мкм (L длина
перемещения в мм)*
Габаритные размеры,
мм, не более
Масс
а
,
длинаширина высота
кг
Диапазоны измерений, мм
абсолютной погрешности
Маркировка линейных измерений по
xyzосям X, Y, мкм (L длина
перемещения в мм)*
QS-E
От 0 до 200
От 0 до 300
От 0 до 400
От 0 до 100
От 0 до 170
От 0 до 200
От 0 до 150
От 0 до 150
От 0 до 150
624 769 722 66
682 837 916 134
757 837 930 146
QS-E2010В
QS-E3017В
QS-E4020В
QS-L
QS-L2010ZВ
QS-L3017ZВ
QS-L4020ZВ
От 0 до 200
От 0 до 300
От 0 до 400
От 0 до 100
От 0 до 170
От 0 до 200
От 0 до 150
От 0 до 150
От 0 до 150
624 769 722 72
682 837 916 140
757837930146
QS-L автофокусом
От 0 до 150
QS-L2010AFВ
QS-L3017AFВ
QS-L4020AFВ
От 0 до 200
От 0 до 300
От 0 до 400
От 0 до 100
От 0 до 170
От 0 до 200
От 0 до 150
От 0 до 150±(2,5 + 0,02L)
62476972266
±(5,0 +0,006L)682837916 134
757837930140
QS-Z моторизованный
QS-200Z
От 0 до 200
От 0 до 200
От 0 до 100
46581566376
QS-250Z
От 0 до 200
От 0 до 250
От 0 до 100
±(2,5 +0,006L)±(5,0 +0,006L)
46581566376
* при оптическом увеличении 2,5 крат и более.
Модификации
Системы серии 361
Таблица 4 - Технические характеристики систем
QS-Е, QS-L
Системы серии 359
QS-L c автофокусом
QS-Z моторизованный
от +15 до +25
80
от +15 до +25
80
от +15 до +25
80
от +15 до +25
80
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, не более, %
Требования к электропитанию
- напряжение питания, В
- частота, Гц
- максимальная потребляемая мощность, Вт
от 205 до 235
от 50 до 60
200
от 205 до 235
от 50 до 60
160
от 205 до 235
от 50 до 60
400
от 205 до 235
от 50 до 60
500
Лист № 6
Всего листов 7
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Примечание
только для систем серии 359
Таблица 5 - Комплектность средств измерений
НаименованиеКол-во
Система1 шт.
Пульт управления1 шт.
Программное обеспечение1 шт.
Руководство по эксплуатации1 экз.
Методика поверки1 экз.
Персональный компьютер1 шт.
опционально
Поверка
осуществляется по документу МП № 203-30-2016 «Системы видеоизмерительные Quick Scope
серии 359 и Quick Image серии 361. Методика поверки», утвержденному ФГУП «ВНИИМС»
8 июля 2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- меры длины штриховые (стеклянные) 2-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
видеоизмерительным Quick Scope серии 359 и Quick Image серии 361
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1
×
10
-9
…50 м и длин волн в диапазоне 0,2 … 50 мкм
Техническая документация Mitutoyo Corporation, Япония
Изготовитель
Mitutoyo Corporation, Япония
Адрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012, Japan
Тел.: +81(044)813-8230, факс: +81(044)813-8231
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Митутойо РУС» (ООО «Митутойо РУС»)
ИНН 7723820978
Адрес: 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2
Тел./факс: +7 (495) 745-07-52
E-mail:
,
Web-сайт:
Лист № 7
Всего листов 7
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16395-97 | Системы газоаналитические | ENVIRONNEMENT-RACK | Фирма "Environnement S.A.", Франция | 1 год | Перейти |
| 54318-13 | Системы измерений передачи данных | СИПД ASR 9000 | Фирма "Cisco Systems, Inc.", США | 2 года | Перейти |
| 46134-10 | Системы измерительные толщины проката изотопные с лазерным измерителем длины | MSI | Фирма "IMS Messsysteme GmbH", Германия | 1 год | Перейти |
| 35553-07 | Системы управления холодильными машинами | YLCS | Фирма "Johnson Controls Industries SAS", Франция | 2 года | Перейти |
| 52627-13 | Система измерительная автоматизированной системы управления технологическим процессом аммиачной установки № 2 отделения охлаждения и конденсации коксового газа Цеха улавливания ОАО "Алтай-Кокс" | Нет данных | ЗАО "Тяжпромсервис", г.Новокузнецк | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
