Номер госреестра:
67236-17
Наименование СИ:
Штангензубомеры с нониусами
Обозначение типа:
ШЗН
Производитель:
ООО "НПО "КировИнструмент", г.Киров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.04.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65765/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангензубомеры с нониусами ШЗН
Назначение средства измерений
Штангензубомеры с нониусами ШЗН (далее штангензубомеры) предназначены
для измерений расстояния между разноименными боковыми поверхностями (толщины) зуба
цилиндрических прямозубых и косозубых колес внешнего зацепления 11 и 12 степеней точности
ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности.
Описание средства измерений
Принцип действия основан на измерении величины горизонтального и вертикального
перемещения штанги с губкой и высотной линейки при измерении размеров элементов зубчатых
колёс.
Штангензубомер состоит из штанги с рамкой и высотной линейки с рамкой.
На штанге нанесена горизонтальная миллиметровая шкала для измерения длины
хорды, на высотной линейке - вертикальная для установки высоты.
Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штан-
ги с губкой служат микрометрические подачи, а для их фиксации - стопорные винты.
Конструктивное решение рамки обеспечивает необходимую жесткость штангензубомера.
На штанге и высотной линейке нанесены углубленные шкалы, благодаря чему исключается их
износ при перемещении штанги и высотной линейки в пазах рамки.
Число модификаций - 2 (ШЗН-18, ШЗН-40), отличающихся друг от друга диапазоном
модулей измеряемых колес, диапазоном измерений и габаритными размерами.
Штангензубомеры выпускаются под товарным знаком.
Общий вид средства измерений представлен на рисунке 1.

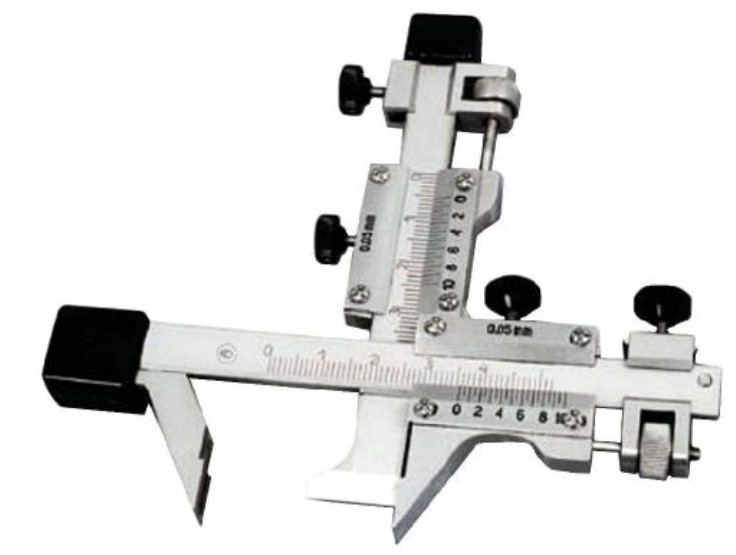

Рисунок 1 - Общий вид штангензубомера с нониусами ШЗН
Пломбирование штангензубомеров с нониусами ШЗН не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
±0,05
0,004
0,004
Таблица 1 - Метрологические характеристики
Значение для модификаций
ШЗН-18ШЗН-40
0,05
от 0 до 33от 0 до 67
от 0 до 23от 0 до 40
от 1 до 18от 4 до 40
Значение отсчета по нониусу, мм
Диапазон измерений, мм:
- по шкале штанги
- по шкале высотной линейки
Диапазон модулей измеряемых колес, мм
Пределы допускаемой погрешности как
при незатянутом, так и при затянутом
винте штанги и высотной линейки, мм
Допуск плоскостности измерительных
поверхностей губок, не более, мм
Допуск прямолинейности измерительных
поверхностей высотной линейки и тор-
цов концов губок, не более, мм
Наименование характеристики
Таблица 2 - Технические характеристики
Значение для модификаций
ШЗН-18ШЗН-40
125х15х110 160х15х130
0,2 0,23
3
Габаритные размеры (длина
´
ширина
´
высота), мм, не более
Масса, кг, не более
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %, не более
от + 5 до + 35
80
Знак утверждения типа
наносится на штангу штангензубомера методом лазерной гравировки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность
Наименование
Штангензубомер с нониусами
Футляр
Руководство по эксплуатации
Обозначение
ШЗН
-
ШЗН.000 РЭ
Количество
1 шт.
1 шт.
1 экз.
Поверка
осуществляется по документу МИ 524-2010 «Штангензубомеры с нониусами ШЗН-18, ШЗН-40.
Методика поверки».
Основные средства поверки:
Концевые меры 2-Н4 ГОСТ 9038-90.
Пластина стеклянная плоская ПИ 60-2.
Линейка ЛД-1-80.
Калибры-пробки по ГОСТ 2015-84.
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к штангензубомерам
с нониусами ШЗН
ТУ 3945-003-02952377-2016 Штангензубомеры с нониусами ШЗН. Технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1·10
-9
- 50 м и длин волн в диапазоне 0,2 - 50 мкм
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; факс: (8332) 21-45-00
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: Россия, 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail:
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
