Дозиметры DIAMENTOR K1S T11028, DIAMENTOR K2S T11029, ГРСИ 67229-17
Номер госреестра:
67229-17
Наименование СИ:
Дозиметры
Обозначение типа:
DIAMENTOR K1S T11028, DIAMENTOR K2S T11029
Производитель:
Компания "PTW-FREIBURG Physikalisch-Technische Werkstatten Dr. Pychlau GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.04.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65757
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры DIAMENTOR K1S T11028, DIAMENTOR K2S T11029
Назначение средства измерений
Дозиметры DIAMENTOR K1S T11028, DIAMENTOR K2S T11029 предназначены для
измерений произведения кермы в воздухе на площадь (дозы на площадь).
Описание средства измерений
Принцип действия дозиметров DIAMENTOR K1S T11028, DIAMENTOR K2S T11029
(далее дозиметров DIAMENTOR) основан на том, что при прохождении рентгеновского
излучения через измерительный объем ионизационной камеры дозиметра в ней протекает
ионизационный ток, пропорциональный произведению площади облучаемой поверхности
на мощность кермы в воздухе. Этот ионизационный ток интегрируется измерительной схемой
дозиметра за время действия излучения.
Дозиметр DIAMENTOR состоит из проходной плоскопараллельной ионизационной
камеры типа TA34028-1 (прямоугольная прозрачная) или TA34002 (круглая непрозрачная),
дисплейного блока DIAMENTOR ED типа T11015 и измерительного блока типа T11028 или
T11029. В модификации DIAMENTOR K1S T11028 - один измерительный канал, в модификации
DIAMENTOR K2S T11029 - два.
В измерительном блоке дозиметра DIAMENTOR хранятся настройки и электрические
характеристики подключаемых ионизационных камер. На передней панели измерительного
блока находятся разъемы для подключения ионизационных камер, а также два светодиодных
индикатора: зеленый «On», который светится при включении дозиметра, и желтый «HV-Error»,
который светится при неполадках с подачей высокого напряжения на ионизационные камеры.
На задней панели находятся разъемы для подключения дисплейных блоков DIAMENTOR ED,
разъем для питания и кнопка «Test» для проведения контроля функционирования дозиметра.
Ионизационная камера дозиметра DIAMENTOR устанавливается на штатное место
формирователя поля излучения рентгеновского аппарата. Размер сечения пучка излучения в
плоскости камеры не должен превышать размеры активной области камеры размерами
140 мм × 140 мм для ионизационной камеры типа TA34028-1 или диаметром 77 мм для ионизаци-
онной камеры типа TA34002. Направление пучка падающего излучения должно быть перпенди-
кулярно поверхности камеры.
Дозиметры DIAMENTOR измеряют произведение кермы в воздухе на площадь
рентгеновского излучения независимо от расстояния между фокусом рентгеновской трубки
и облучаемой поверхностью (плоскостью пациента). Результат измерения дозиметров
DIAMENTOR выводится в единицах произведения дозы на площадь, сГр·см
2
на экран дисплейного
блока.
В результаты измерений с дозиметрами DIAMENTOR должен вводиться калибровочный
коэффициент, соответствующий применяющейся ионизационной камере, а также коэффициент,
учитывающий расположение камеры (над или под декой стола для пациента). Ионизационные
камеры дозиметров DIAMENTOR типов TA34028-1 и TA34002 не являются герметичными,
поэтому в результаты измерений должна вводиться поправка на изменение плотности воздуха
в измерительном объеме камеры, зависящая от температуры и давления воздуха в рабочих
условиях эксплуатации. Кроме того, допускается введение в результаты измерений дополни-
тельных поправочных коэффициентов, учитывающих специфические особенности условий
применения дозиметра.

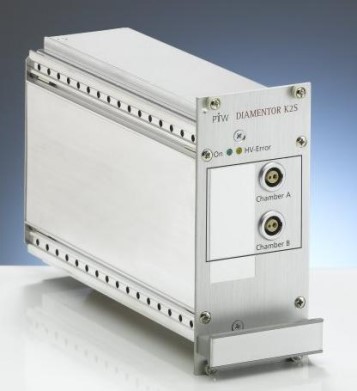

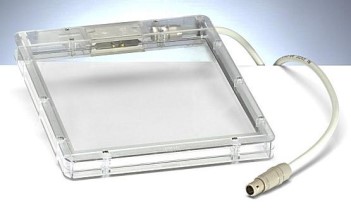

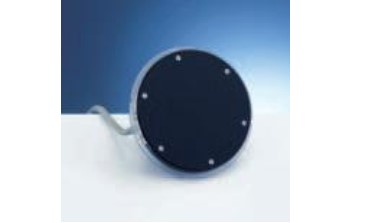

Общий вид дозиметра DIAMENTOR представлен на рисунке 1.
Лист № 2 Trial
листов 6
Пломбирование дозиметров DIAMENTOR не предусмотрено.
Рисунок 1 - Общий вид дозиметров DIAMENTOR
Программное обеспечение
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ
и измерительную информацию.
ПО дозиметров DIAMENTOR является встроенным. Все настройки и калибровки
вносятся изготовителем. Интерфейсы связи для пользовательского доступа к ПО отсутствуют.
Вывод измеренных значений осуществляется через импульсный интерфейс на дисплейный блок
DIAMENTOR ED. ПО установлено в микропроцессоре измерительного блока дозиметра,
конструкция которого полностью исключает возможность несанкционированного влияния
на ПО и измерительную информацию без вскрытия корпуса.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения дозиметров DIAMENTOR K1S T11028,
DIAMENTOR K2S T11029 от непреднамеренных и преднамеренных изменений соответствует
уровню «высокий», согласно Р 50.2.077-2014.
Метрологические и технические характеристики
от 1,0 до 1·10
6
Таблица 1 - Метрологические характеристики дозиметров DIAMENTOR K1S T11028,
DIAMENTOR K2S T11029
Значение
Наименование
Диапазон измерений произведения кермы в воздухе
на площадь, сГр
×
см
2
Лист № 3
Всего листов 6
±10
±
5,0
±
5,0
±
5,0
0,1
±
2,0
±
2,0
Значение
от 26 до 46
от 50 до 150
от 1,5 до 5,7
±
10
±
8,0
Наименование
Пределы допускаемой основной относительной
погрешности при измерениях произведения кермы
в воздухе на площадь (на режиме RQR8
по ГОСТ Р МЭК 61267-2001), %
Диапазон регистрируемых энергий фотонов, кэВ
при анодных напряжениях рентгеновской трубки, кВ
и слоях половинного ослабления, мм Al
Энергетическая зависимость чувствительности
в диапазоне измерений относительно чувствительности
к рентгеновскому излучению на режиме RQR8 по
ГОСТ Р МЭК 61267-2001, %, не более
- с ионизационной камерой типа TA34028-1
- с ионизационной камерой типа TA34002
Пределы допускаемой дополнительной погрешности,
вызванной зависимостью чувствительности дозиметра
от мощности произведения кермы в воздухе
на площадь в диапазоне измерений, %
Пределы допускаемой дополнительной погрешности,
вызванной зависимостью чувствительности дозиметра
от площади облучения, %
Пределы допускаемой дополнительной погрешности,
вызванной пространственной неоднородностью
чувствительности ионизационной камеры, %
Дрейф показаний дозиметра, вызванный током утечки,
за 1 час, сГр·см
2
, не более
15
0,2
0,3
Время установления рабочего режима, мин.
Эквивалент по ослаблению, мм Аl, не более
- ионизационной камеры типа TA34028-1
- ионизационной камеры типа TA34002
Пределы допускаемой дополнительной погрешности,
вызванной изменением напряжения питания в рабочих
условиях эксплуатации, относительно нормального
значения, %
Пределы допускаемой дополнительной погрешности,
вызванной зависимостью чувствительности дозиметра
от температуры окружающего воздуха в пределах
рабочих условий применения, относительно
нормальных условий, %
Нормальные условия эксплуатации:
- температура окружающего воздуха,
o
C
- относительная влажность воздуха, %
- атмосферное давление, кПа
от +15 до +25
от 40 до 80
101,3±4
Лист № 4
Всего листов 6
дозиметров DIAMENTOR K1S T11028,
24±4,8
190
61
130
126
68
56
183
164
18
Значение
Таблица 2 - Основные технические характеристики
DIAMENTOR K2S T11029
Наименование
Параметры электрического питания:
- напряжение постоянного тока, В
с адаптером:
- напряжение переменного тока, В
- частота переменного тока, Гц
+
20
230
-
50
50/60
8,5
140
17
Мощность, потребляемая дозиметром, В∙А, не более
Габаритные размеры составных частей дозиметров,
мм, не более
- измерительный блок
- длина
- ширина
- высота
- дисплейный блок
- длина
- ширина
- высота
- ионизационная камера типа TA34028-1
- длина
- ширина
- высота
- ионизационная камера типа TA34002
- диаметр
- толщина
Масса составных частей дозиметров, г, не более
- измерительный блок
- дисплейный блок
- ионизационная камера типа TA34028-1
- ионизационная камера типа TA34002
500
260
280
180
Условия эксплуатации:
- температура окружающего воздуха,
o
C
- относительная влажность воздуха, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от +15 до +40
от 30 до 80
от 80,0 до 106,0
15
10000
Знак утверждения типа
наносится в левый верхний угол титульного листа документа «Дозиметры DIAMENTOR K1S
T11028, DIAMENTOR K2S T11029. Руководство по эксплуатации» типографским способом и на
пленочнуюэтикетку, клеящуюсянакорпусизмерительногоблокадозиметра, методомшелкографии.
Комплектность средства измерений
Количество
*
Таблица 3 - Комплектность дозиметров DIAMENTOR
Наименование
Измерительный блок DIAMENTOR K1S
Измерительный блок DIAMENTOR K2S
Обозначение
T11028
T11029
*
Лист № 5
Всего листов 6
Количество
*
*
*
Наименование
Дисплейный блок DIAMENTOR ED
Прямоугольная ионизационная камера
Круглая ионизационная камера
Руководство по эксплуатации
Обозначение
T11015
TA34028-1
TA34002
D588.131.02/07
1
Методика поверкиМП 2103-002-20161
Примечания:
*
Поставка и количество по согласованию с Заказчиком.
Поверка
осуществляется по документу МП 2103-002-2016 «Дозиметры DIAMENTOR K1S T11028,
DIAMENTORK2ST11029.Методикаповерки»,утвержденномуФГУП«ВНИИМ
им. Д.И. Менделеева» 27.12.2016 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.804-2012 - поверочная дозиметрическая
установка рентгеновского излучения с набором диафрагм для формирования заданного размера
поля излучения, погрешность по керме в воздухе не более ±3 %.
Рабочий эталон 1-го разряда по ГОСТ Р 8.804-2012 - дозиметр кермы в воздухе
рентгеновского излучения с ионизационными камерами объемом не более 1 см
3
, погрешность
по керме в воздухе не более
±
2,5 %.
Рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - измеритель произведения дозы
(кермы в воздухе) на площадь, погрешность не более
±
5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дозиметрам
DIAMENTOR K1S T11028, DIAMENTOR K2S T11029
Приказ Министерства здравоохранения РФ № 81н от 21 февраля 2014 г. «Об утверждении
Перечня измерений, относящихся к сфере государственного регулирования обеспечения
единства измерений, выполняемых при осуществлении деятельности в области здравоохранения,
и обязательных метрологических требований к ним, в том числе показателей точности измерений».
ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия.
ГОСТ IEC 60580-2011 Изделия медицинские электрические. Измерители произведения
дозы на площадь.
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы
в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного
и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивиду-
ального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений.
Техническая документация фирмы-изготовителя.
Лист № 6
Всего листов 6
Изготовитель
Компания PTW-FREIBURG Physikalisch-Technische Werkstätten Dr. Pychlau GmbH,
Германия
Адрес: Loerracher Str. 7, 79115 FREIBURG, GERMANY
Тел.: +49 761 49055-0
Факс: +49 761 49055-70
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)
ИНН 7725025502
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Тел.: +7 (495) 737-10-00
Факс: +7 (495) 737-10-01
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 19272-00 | Дозиметры-радиометры | ДРГБ-04 | ООО "Фалко", г.С.-Петербург | 1 год | Перейти |
| 65178-16 | Дозиметры гамма-излучения | ДБГ-С11Д (исп. 02) | ООО НПП "Доза", г.Москва | 2,5 года | Перейти |
| 50800-12 | Дозиметры гамма- и нейтронного излучения индивидуальные | ДВС-02Д | ООО НПП "Доза", г.Москва | 1 год | Перейти |
| 58778-14 | Дозиметры фотонного излучения персональные прямопоказывающие | Arrow-Tech | Фирма "Arrow-Tech, Inc.", США | 1 год | Перейти |
| 12348-90 | Дозиметры мощности поглощенной дозы | ДМГ-01Н | ПО "Маяк", г.Озерск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
