Измерители-регуляторы температуры XALIS 3400P1, ГРСИ 67227-17
Номер госреестра:
67227-17
Наименование СИ:
Измерители-регуляторы температуры
Обозначение типа:
XALIS 3400P1
Производитель:
Фирма "JM Concept", Франция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 40 шт. с зав.№ 1104 … 1115, 2104 … 2115, 3104 … 3115, 4001 … 4004
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65755
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители-регуляторы температуры XALIS 3400P1
Назначение средства измерений
Измерители-регуляторы температуры XALIS 3400P1 (далее - измерители) предназначены
для измерения и автоматического регулирования температуры при использовании в качестве
первичных преобразователей термопреобразователей сопротивления в составе гидротурбины
Зарагижской Малой ГЭС.
Описание средства измерений
Принципдействияизмерителейоснованнаизмеренииианалого-цифровом
преобразовании сигналов электрического сопротивления, поступающих от термопреобразователей
сопротивления, с последующим отображением результатов измерений в температурном
эквиваленте на жидкокристаллическом дисплее. Далее, при помощи цифро-аналогового
преобразования сигналы преобразуются в аналоговые выходные сигналы постоянного тока в
диапазоне от 4 до 20 мА.
В зависимости от значения измеренного сигнала измеритель может осуществлять
регулирование значения температуры при помощи встроенного реле.
Конструктивно измеритель выполнен в компактном пластиковом неразборном корпусе
для щитового монтажа с жидкокристаллическим дисплеем, расположенным на лицевой панели,
и клеммами для подключения напряжение питания и вывода выходного сигнала,
расположенными с тыльной стороны корпуса преобразователя.

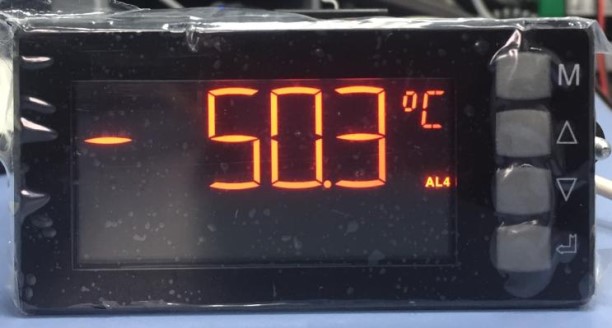

Общий вид измерителя представлен на рисунке 1.
Рисунок 1 - Общий вид измерителей-регуляторов температуры XALIS 3400P1
Пломбирование измерителей-регуляторов температуры XALIS 3400P1 не предусмотрено.
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО), которое устанавливается
в энергонезависимую память измерителей в производственном цикле заводом-изготовителем и в
процессе эксплуатации изменению не подлежит.
Программное обеспечение измерителей относится к метрологически значимой trial
программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 2
Всего листов 3
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
firmware
Не ниже 1.17
Недоступен
Конструкция преобразователей исключает возможность несанкционированного влияния
на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические и технические характеристики
приведены в таблице 2.
Pt100
±1,0
±0,5
Значение
от -50 до +200
Таблица 2
Наименование характеристики
Диапазон измерений температуры, °С
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009
Пределы допускаемой основной абсолютной погрешности
преобразования, °С
Пределы допускаемой дополнительной абсолютной погрешности
температуры окружающей среды в диапазоне рабочих температур на
каждые 10 °С, °С
Выходной сигнал, мА
от 4 до 20
RS485
от 20 до 240
от 80 до 256
50/60
4,5
10
9,5
0,3
Параметры электропитания:
- напряжение постоянного тока, В
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
от -10 до +60
80 (без конденсации)
от 84 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Комплектность средства измерений
Измеритель-регулятор температуры XALIS 3400P140 шт.
Паспорт (на русском языке) 40 экз.
Методика поверки МП 207.1-020-2016 1 экз.
Поверка
осуществляется по документу МП 207.1-020-2016 «Измерители-регуляторы температуры
XALIS 3400P1. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.10.2016 г.
Лист № 3
Всего листов 3
Основные средства поверки:
-калибратормногофункциональныйикоммуникаторВЕАМЕХMC6(-R)
(Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к измерителям-регуляторам
температуры XALIS 3400P1
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Техническая документация фирмы «JM Concept», Франция.
Изготовитель
Фирма «JM Concept», Франция
Адрес: 18 Chemin des Tard-Venus - F 69530 Brignais
Телефон: +33 4 72 31 83 18, факс: +33 4 72 31 83 11
Web-сайт:
, E-mail: jmc@ jmconcept.com
Заявитель
Общество с ограниченной ответственностью «Электрострой Сириус»
(ООО «Электрострой Сириус»)
ИНН 2801167132
Адрес: 675000, Амурская обл., г. Благовещенск, ул. Горького, д.112/1, помещение 1
Телефон: +7 (4162) 23-78-05, факс: +7 (4162) 23-78-05
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
