Приложение к свидетельству № 65666
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные ИГМ-10-Х-11, ИГМ-10-Х-20, ИГМ-10-Х-22
Назначение средства измерений
Преобразователи измерительные ИГМ-10-Х-11, ИГМ-10-Х-20, ИГМ-10-Х-22 (далее -
преобразователи) предназначены для автоматического, непрерывного измерения и преобразования
измеренной объемной доли взрывоопасных углеводородных газов (СН
4
, С
3
Н
8
) в окружающей
атмосфере.
Описание средства измерений
Принцип действия преобразователей - оптический (ИК- абсорбция).
Преобразователиявляютсяодноканальнымистационарнымиавтоматическими
приборами непрерывного действия.
Способ отбора пробы - диффузионный.
Конструктивно преобразователи выполнены в металлическом цилиндрическом корпусе
с крышкой, на боковой поверхности которого расположены разъем (или кабельный ввод -
в зависимости от конструктивного исполнения) для подключения внешних цепей, а также
модуль оптического датчика.
Преобразователи состоят из следующих функциональных модулей:
- датчика инфракрасного оптического МИП ВГ-02-Х-Х;
- электронного модуля.
Датчик инфракрасный оптический МИП ВГ-02-Х-Х включает в себя инфракрасный
светодиод, приемники опорного и измерительного каналов, усилители сигналов, стабилизатор
питания и микроконтроллер. Датчик выдает значение концентрации измеряемого газа
в цифровой форме по последовательному интерфейсу UART.
Электронный модуль включает в себя плату питания и плату интерфейса. Плата питания
состоит из входного выпрямителя с фильтром и стабилизирующего преобразователя напряжения.
Основная функция платы питания - обеспечение гальванической развязки и преобразования
первичного питающего напряжения в стабилизированное напряжение питания микроконтроллера.
Кроме того, эта плата обеспечивает питание узлов интерфейсов токовой петли и RS485.
Плата интерфейса включает в себя управляющий микроконтроллер, формирователь
сигналов интерфейса RS485, формирователь сигналов интерфейса токовой петли, магнитный
датчик и светодиоды индикации.
Микроконтроллер выполняет следующие функции:
- управление всеми узлами модуля интерфейса;
- считывание и обработка сигналов магнитного датчика;
- индикация состояния и режима преобразователя;
- обмен информацией с оптическим датчиком и внешними устройствами.
Формирователь сигналов интерфейса токовой петли включает в себя формирователь
тока внешней цепи и барьер искрозащиты. Основная функция узла - обеспечение искробезо-
пасного сигнала внешней цепи токовой петли.
Формирователь сигналов интерфейса RS485RS-485 MODBUS включает в себя форми-
рователь цифрового сигнала и барьер искрозащиты. Основная функция узла - обеспечение
искробезопасного цифрового сигнала интерфейса RS-485.
Включение и выключение преобразователей осуществляется автоматически при подаче
внешнего электропитания.
Конструктивное исполнение преобразователей ИГМ-10-Х-YZ, где
Х - обозначение измеряемого компонента [(1) - метан, (2) - пропан];
Y - обозначение источника питания [(1) - внешнее питание, коммутация внешних
цепей через кабельный ввод; (2) - питание от встроенного источника - литий-ионной батареи
большой ёмкости, коммутация внешних цепей через разъем];
Лист № 2
Всего листов 5
Z - обозначение типа выходного сигнала [(0) - RS-485 MODBUS
®
, (1) - токовая петля
4-20 мА и RS-485 MODBUS
®
, (2) - RS-232 MODBUS
®
].
Степень защиты корпуса преобразователей от доступа к опасным частям, попадания
внешних твердых предметов и воды IP 65 по ГОСТ 14254-96.
Общий вид преобразователя, схема пломбировки от несанкционированного доступа
представлены на рисунках 1, 2.

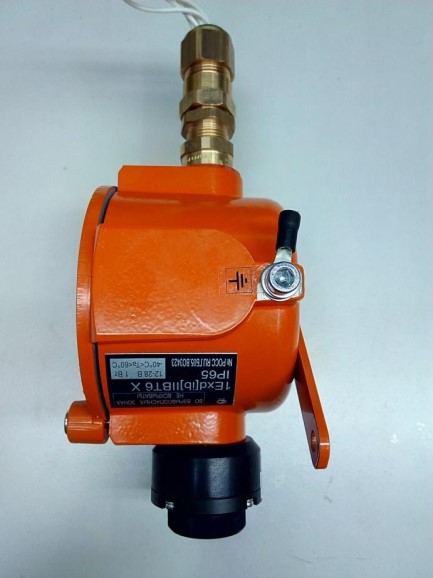

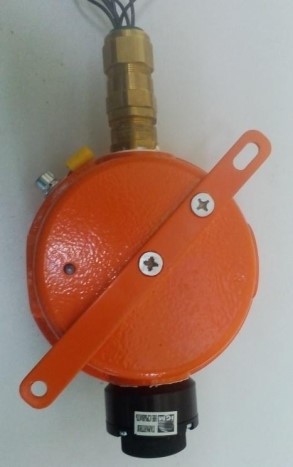

Рисунок 1 - Общий вид преобразователя
Местонанесенияпломбы

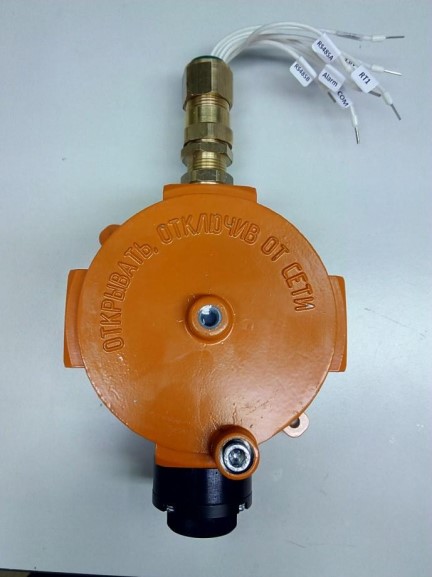

Рисунок 2 - Схема пломбировки преобразователя от несанкционированного доступа
Лист № 3
Всего листов 5
Программное обеспечение
Защита программного обеспечения преобразователей от непреднамеренных и
преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения преобразователей
указаны в таблице 1.
4.812.412.41
Цифровой идентификатор ПО
Таблица 1 - Идентификационные данные встроенногопрограммного обеспечения преобразователей
Идентификационные данныеЗначение
(признаки)
ИГМ-10-Х-11ИГМ-10-Х-20ИГМ-10-Х-22
Идентификационное наименование igm10-х- igm10-х- igm10-х-
ПОх1_v4.81r.hex20_v2.41r.hex22_v2.41r.hex
Номер версии (идентификацион-
ный номер) ПО, не ниже
0х1С1В, алгоритм 0хA6BF, алгоритм 0х2BAC, алгоритм
СRC16 CCITT СRC16 CCITT СRC16 CCITT
Другие идентификационные данныеIGM10-Х-11IGM10-Х-20IGM10-Х-22
Метрологические и технические характеристики
Определя-
емый
компонент
ИГМ-10-1-YZ
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы
допускаемой основной абсолютной погрешности преобразователей
Исполнение Диапазон измерений Пределы допускаемой
преобразователя объемной доли основной абсолютной
определяемогопогрешности
компонента
метанот 0 до 4,4 %±(0,09 % +0,03 ∙ С
*
)
(СН
4
) (от 0 до 100 % НКПР) (±(2 %НКПР +0,03 ∙ С))
ИГМ-10-2-YZпропанот 0 до 1,7 %± (0,03 % +0,03 ∙ С)
(С
3
Н
8
) (от 0 до 100 % НКПР) (± (2 % НКПР+0,03 ∙С))
Примечание: *С -значение объемной доли подаваемого компонента, % (% НКПР)
0,5
1,3
0,2
Значение
±10,0
±4,0
±5,0
±2,0
Таблица 3 - Метрологические характеристики преобразователей
Наименование характеристики
Предел допускаемой вариации выходного сигнала, в долях от пределов
допускаемой основной абсолютной погрешности
Пределы допускаемой дополнительной абсолютной погрешности от изменения
температуры окружающей среды от нормальной:
от - 40 до - 10
о
С, и от + 40 до + 60
о
С для диапазона измерения от 0 до 50 % НКПР
включ., % НКПР
от - 40 до - 10
о
С, и от + 40 до + 60
о
С для диапазона измерения св. 50 до 100 %
НКПР, в долях от пределов допускаемой основной абсолютной погрешности
от - 10 до +15
о
С, и от +25 до + 40
о
С для диапазона измерения от 0 до 50 % НКПР
включ., % НКПР
от - 10 до +15
о
С и от + 25 до + 40
о
С для диапазона измерения от 50 до 100 %
НКПР, в долях от пределов допускаемой основной абсолютной погрешности
Пределы допускаемой дополнительной абсолютной погрешности от изменения
атмосферного давления от нормального на каждые 3,3 кПа в диапазоне от 80 кПа
до 98 кПа и от 104,6 кПа до 120 кПа, в долях от пределов допускаемой основной
абсолютной погрешности
Пределы допускаемой дополнительной абсолютной погрешности от изменения
относительной влажности окружающей среды в диапазоне от 70 до 98 % (без кон-
денсации), на каждые 10 %, в долях от пределов допускаемой основной абсолютной
погрешности
Лист № 4
Всего листов 5
Значение
Наименование характеристики
Время установления выходного сигнала Т
0,9
, с, не более
- для ИГМ-10-1-YZ
- для ИГМ-10-2-YZ
30
40
Значение
60
от 12 до 28
от 3,0 до 3,6
0,5
RS-485, RS-232
от 4 до 20
220
95
130
1,5
Таблица 4 - Основные технические характеристики
Наименование характеристики
Время прогрева, с, не более
Напряжение питания, В
- для ИГМ-10-Х-11 (исполнение с внешним питанием)
- для ИГМ-10-Х-2Z (исполнение с батарейным питанием)
Потребляемая мощность (от внешнего питания), Вт, не более
Выходной сигнал:
- цифровой
- аналоговый токовый, мА
Габаритные размеры, мм, не более
- длина
- высота
- ширина
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность (без образования конденсата) при 25 °С, %
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Маркировка взрывозащиты
от - 40 до + 60
98
от 80 до 120
100000
10
1ExdibIIBT6 X
Знак утверждения типа
наносится на шильд, закрепленный на преобразователе методом шелкографии, а также на ти-
тульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплект поставки преобразователей
НаименованиеОбозначениеКоличество, шт.
Преобразователь ИГМ-10-Х-YZ КДЮШ.413347.005 1
Адаптер ПГС
1)
КДЮШ. 301191.045 1
Упаковка КДЮШ. 413935.013 1
Паспорт КДЮШ.413347.005-ХХ ПС 1
Руководство по эксплуатации
1)
КДЮШ.413347.005 РЭ 1
Методика поверки
1)
МП 19-221-2017 1
Компьютерная программа IGM
2)
б/о 1
Примечания:
1)
При групповой поставке в один адрес допускается комплектование в количестве, согласованным
с заказчиком.
2)
По отдельному заказу.
Поверка
осуществляется по документу МП 19-221-2017 «ГСИ. Преобразователи измерительные
ИГМ-10-Х-11, ИГМ-10-Х-20, ИГМ-10-Х-22. Методика поверки», утвержденномуФГУП «УНИИМ»
16 февраля 2017 г.
Лист № 5
Всего листов 5
Основные средства поверки:
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС):
ГСО 10597-2015 (СН
4
- азот), ГСО 10597-2015 (С
3
Н
8
- азот);
- эталон единицы постоянного электрического напряжения 3 разряда в диапазоне значений
от 1·10
-2
до 1·10
3
В, постоянного электрического тока 2 разряда в диапазоне значений от 1·10
-2
до 3 А, переменного электрического напряжения 3 разряда в диапазоне значений от 1·10
-1
до 750 В, электрического сопротивления 3 разряда в диапазоне значений от 1·10
2
до 1·10
8
Ом,
№ 3.2.ВКЭ.0006.2015 (мультиметр цифровой 34410А, регистрационный номер в Федеральном
информационном фонде 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и/или свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документе.
Нормативные и технические документы, устанавливающие требования к преобразователям
измерительным ИГМ-10-Х-11, ИГМ-10-Х-20, ИГМ-10-Х-22
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов.
ТУ КДЮШ.413347.005 Преобразователи измерительные ИГМ-10-Х-11, ИГМ-10-Х-20,
ИГМ-10-Х-22. Технические условия
МП 19-221-2017 ГСИ. Преобразователи измерительные ИГМ-10-Х-11, ИГМ-10-Х-20,
ИГМ-10-Х-22. Методика поверки
Изготовитель
Общество с ограниченной ответственностью «ЭМИ» (ООО «ЭМИ»)
ИНН 7801152343
194156, Россия, Санкт-Петербург, пр. Энгельса 27, к 29, 4эт
Тел. + 7 (812) 601-06-94; Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Уральскийнаучно-
исследовательский институт метрологии»
620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел. (343) 350-26-18, факс: (343) 350-20-39; Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 19.10.2015
