Анализаторы настраиваемые диодные лазерные TDLS8000, ГРСИ 67140-17
Номер госреестра:
67140-17
Наименование СИ:
Анализаторы настраиваемые диодные лазерные
Обозначение типа:
TDLS8000
Производитель:
Фирма "Yokogawa Electric Corporation", Япония; Завод-изготовитель "Yokogawa Corporation of America", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.04.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65665
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы настраиваемые диодные лазерные TDLS8000
Назначение средства измерений
Анализаторы настраиваемые диодные лазерные TDLS8000 предназначены для измерений
объемной доли кислорода (O
2
), оксида углерода (CO), метана (CH
4
), диоксида углерода (СO
2
),
аммиака (NH
3
), влаги (H
2
O), сероводорода (H
2
S) и хлорида водорода (HCl) в технологических
газовых средах.
Описание средства измерений
Принцип действия анализаторов настраиваемых диодных лазерных TDLS8000 -
фотометрический,основанныйнапоглощениимолекуламиопределяемоговещества
инфракрасного (ИК) излучения в области спектра, характерной для данного вещества.
Источник ИК излучения - диодный лазер. При выпуске из производства анализатор настраивают
на длину волны, соответствующую определяемому компоненту. Монохроматический поток
излученияот источника проходит через анализируемую газовую среду и поступает через
фокусирующие линзы в блок управления датчиком, в котором фотометрический детектор
регистрирует его интенсивность. Сигнал детектора зависит от содержания определяемого
вещества в анализируемой среде.
Конструктивно анализатор состоит из блока лазера (LU) с дисплеем и установочным
фланцем и блока управления датчиком (SCU) с дисплеем и установочным фланцем. Блок лазера
и блок управления датчиком соединятся внешним кабелем. Опционально для управления
анализатором может быть применен электронный блок ЧМИ YH8000 (человеко-машинный
интерфейс), который может быть установлен по месту непосредственно на блок управления
датчиком или удаленно с подключением до 4 анализаторов. Управление работой приборов,
настройка рабочих параметров, обработка результатов измерений, включая их коррекцию
по температуре и давлению измеряемой среды, регистрация результатов, вывод сервисной
информации и т.д. осуществляется либо в автономном режиме с помощью ЧМИ YH8000, либо
посредством внешнего компьютера (на расстоянии до 100 м). В стандартной конфигурации
прибора также осуществляется цифровая передача данных по протоколу MODBUS TCP
(Ethernet) и посредством HART (наложенного на аналоговый выход). Также предусмотрены
входные сигналы 4-20 мА от внешних датчиков температуры и давления (для обеспечения
компенсации по температуре и давлению) и цифровой вход.
Фотографии внешнего вида приведены на рис. 1 - 2. Пломбирование анализаторов
настраиваемых диодных лазерных TDLS8000 не предусмотрено.
Анализаторы настраиваемые диодные лазерные TDLS8000 выпускаются в модификациях,
отличающихся индивидуальной заводской настройкой в зависимости от определяемого
компонента, диапазона измерений и назначения (общего или взрывзащищенного), а также
комплектацией и дополнительными опциями.
Обозначение модификаций имеет вид «TDLS8000-AA-BB-CC-DD-E-N/R», где буквенные
суффикс-коды обозначают:
-AA - исполнение (общее или взрывозащищенное):
- GQ, GR - общее исполнение;
- Q1, R1 - взрывозащищенное исполнение (тип корпуса для зоны 1);
- Q2, R2 - взрывозащищенное исполнение (тип корпуса для зоны 2);
-BB - определяемое вещество:
Х1 - O
2
, температуране выше +600°C;
Х2 - O
2
, температуране выше +1500 °C;
С1 - СО (%), температураневыше +500 °C;
Лист № 2
Всего листов 7
C2- CО (млн
-1
), температура не выше +500°C;
С3 - СО (млн
-1
), температура не выше +1500 °C;
С4 - СО (млн
-1
) и СН
4
, температура невыше +1500 °C;
А1 - NH
3
, температура не выше +450°C;
S1 - H
2
S;
Н1 - Н
2
О (млн
-1
) (неуглеводородный фон);
Н3 - Н
2
О (млн
-1
) (углеводородный фон);
H4 - Н
2
О (%), температура не выше +500
о
С;
D1 - CO
2
, температура не выше +100
о
С;
D5 - CO
2
(расширенный диапазон), температура не выше +150
о
С;
L1 - HCl, температура не выше +500
о
С;
Параметры других суффикс-кодов обозначают тип аксессуаров оптики, тип интерфейса
и другие опции, не влияющие на метрологические характеристики.

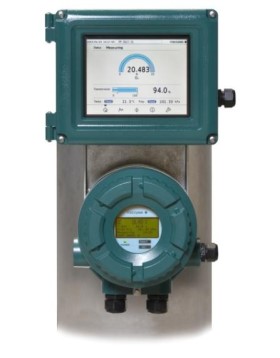

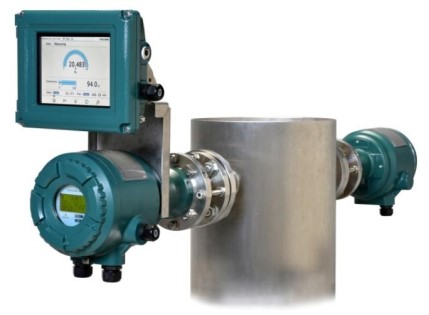

Рисунок 1 - Общий вид анализаторов настраиваемых диодных лазерных TDLS8000
с электронным блоком ЧМИ YH8000
Лист № 3
Всего листов 7

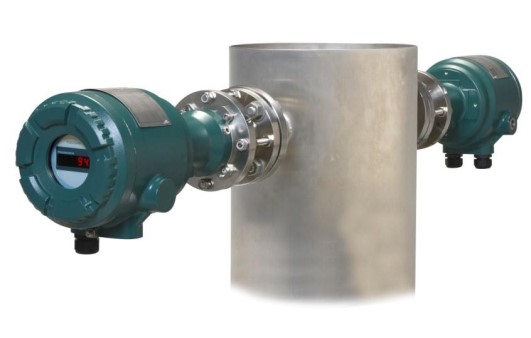

Рисунок 2 - Общий вид анализаторов настраиваемых диодных лазерных TDLS8000
(без электронного блока ЧМИ YH8000
Программное обеспечение
Сбор и хранение данных и параметры калибровки осуществляется во встроенном ПО
блока лазера.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
-
Не ниже R.1.02.01
-
Встроенное программное обеспечение не имеет средств программирования или
изменения метрологически значимых функций, доступных пользователю. Анализаторы имеют
защиту встроенного программного обеспечения от преднамеренных или непреднамеренных
изменений, реализованную изготовителем на этапе производства.
Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает
возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние программного обеспечения газоанализаторов учтено при нормировании
метрологических характеристик.
Метрологические и технические характеристики
Метрологические характеристики анализаторов настраиваемых диодных лазерных
TDLS8000 приведены в таблицах 2 и 3.
Опреде-
ляемый
компонент
Диапазон
показаний
объемной доли
компонента
Диапазон
измерений
объемной доли
компонента
Пределы
допускаемой
основной
относительной
погрешности,
δ, %
Таблица 2
Суффикс-
код ана-
лизатора
Х1, Х2
Х1, Х2
O
2
O
2
От 0 до 1,00 %
От 0 до 25 %
От 0 до 1,00 %
От 0 до 25,0 %
Пределы
допускаемой
основной
погрешности,
приведенной
к верхнему
пределу диа-
пазона γ, %
±5
±2
-
-
Лист № 4
Всего листов 7
Опреде-
ляемый
компонент
Диапазон
показаний
объемной доли
компонента
Диапазон
измерений
объемной доли
компонента
Пределы
допускаемой
основной
относительной
погрешности,
δ, %
С2, С3
СО
±5
-
±5
-
С2, С3
СО
От 0 до 10000
млн
-1
-
±5
±5
-
С1
СО
От 0 до 100 %
-
±5
±5
-
От 0 до 10000
млн
-1
-
±5
С4
А1
-
±15
±10
-
Н1, Н3
H
2
O
От 0 до 30000
млн
-1
-
±10
±5
-
D1
CO
2
От 0 до 5,0 %
-
±5
±5
-
D5
CO
2
От 0 до 100 %
-
±5
L1
HCl
-
±15
Суффикс-
код ана-
лизатора
Пределы
допускаемой
основной
погрешности,
приведенной
к верхнему
пределу диа-
пазона γ, %
От 0 до 200
млн
-1
От 0 до 200
млн
-1
От 0 до 200
млн
-1
включ.
Св. 200 до 10000
млн
-1
включ.
От 0 до 5,00 %
включ.
Св. 5,00 до 50 %
включ.
От 0 до 200
млн
-1
включ.
Св. 200 до 10000
млн
-1
включ.
СО/СО
СН
4
А1
СН
4
NH
3
±5
±15
-
-
Н1, Н3
NH
3
H
2
O
От 0 до 5,0 %
От 0 до 30 млн
-1
От 0 до 5000
млн
-1
От 0 до 30 млн
-1
±10
-
От 0 до 5,0 %
От 0 до 30 млн
-1
От 30 до 5000
млн
-1
От 0 до 30 млн
-1
От 0 до 30 млн
-1
включ.
Св. 30 до 12000
млн
-1
включ.
Н4
S1
S1
H
2
O
H
2
S
H
2
S
От 0 до 20 %
От 0 до 5,0 %
От 0 до 50 %
±5
±7,5
±5
-
-
-
L1
HCl
±15
-
От 0 до 50 млн
-1
От 0 до 5000 млн
-1
От 0 до 3,0 %
От 0 до 5,0 %
От 0 до 15 %
От 0 до 1,00 %
включ.
Св. 1,00 до 5,0
% включ.
От 0 до 5,00 %
включ.
Св. 5,00 до 50 %
включ.
От 0 до 50 млн
-1
От 50 до 5000
млн
-1
Значение
Таблица 3
Наименование характеристики
Пределы допускаемой дополнительной погрешности при изменении темпера-
туры окружающей среды на 10 °С в долях основной погрешности
±0,3
Лист № 5
Всего листов 7
Основные технические характеристики приведены в таблице 4
180
198
332
200
198
332
от -20 до +55
От 0 до 95 %
- с суффикс кодами -Q2, -R2
Значение
5
24,0±2,4
60
204
261
185
8,0
8,0
4,0
1500
1000
Таблица 4
Наименование характеристики
Время выхода на режим, мин, не более
Параметры электрического питания:
- напряжение постоянного тока, В
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более:
блока лазера
- высота
- ширина
- длина
блока управления датчиком
- высота
- ширина
- длина
-электронного блока ЧМИ YH8000
- высота
- ширина
- длина
Масса, кг, не более:
- блока лазера
- блока управления датчиком
- электронного блока ЧМИ YH8000
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность (без конденсации), при 40 °C,
%
- температура анализируемого газа зависит от модифика-
ции анализатора, но не более, ºС
- давление анализируемого газа, не более, кПа
Маркировка взрывозащиты:
- для модификаций анализаторов, имеющих взрывозащитное
исполнение:
- с суффикс кодами -Q1, -R1
- для блока ЧМИ YH8000
1Ex d[op is T6 Ga]IIC T5 Gb X/
Ex tb IIIC T100 °C Db X
2Ex nA nC[op is T6 Ga]IIC T5
Gc X/Ex tb IIIC T100 °C Db X
2Ex nA ic IIC T5 Gc X
Комплектность средства измерений
Количество
Таблица 5
Наименование
Анализатор настраиваемый диодный лазерный
TDLS8000 в составе:
Блок лазера
1 шт.
Блок управления датчиком
Блок ЧМИ YH8000
1 шт.
Опция
Лист № 6
Всего листов 7
Наименование
Изолирующие фланцы IF8000
Поточная ячейка YC8000
Установочный фланец
Калибровочная ячейка
Кабель соединения блоков
Руководство по эксплуатации.
Методика поверки
Количество
Опция
Опция
Опция
Опция
1 шт.
1 экз.
1 экз.
Знак утверждения типа
наносится на металлический шильдик, который находится на поверхности корпуса блока
управления датчиком и на титульный лист руководства по эксплуатации типографским способом.
Поверка
осуществляется по документу МП 205-12-2016 «Анализаторы настраиваемые диодные
лазерные TDLS8000. Методика поверки», утверждённому ФГУП «ВНИИМС 23.12.2016 г.
Основные средства поверки:
ГСО состава газовых смесей 2-го разряда № 10547-2014:
- кислорода (О
2
) в азоте,
- оксида углерода (СО) в азоте;
- диоксида углерода (СО
2
) в азоте или воздухе;
- метана (СН
4
) в азоте;
- аммиака (NH
3
) в азоте или воздухе;
- сероводорода (H
2
S) в азоте;
- хлорида водорода (HCl) в азоте.
Государственный эталон единицы молярной (объёмной) доли влаги, температуры
точки росы 1-го разряда по ГОСТ 8.547-2009:
- гигрометр точки росы Michell Instruments, модификация S4000 TRS (№ 50304-12
в Федеральном информационном фонде);
- генератор влажного газа, диапазон воспроизведения температуры точки росы от -100
º
С
до +20
º
С, пределы допускаемой абсолютной погрешности воспроизведения содержания влаги
±0,2
º
С;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство поверки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.

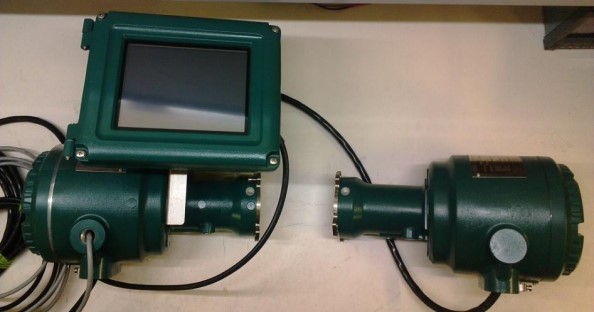

Нормативные и технические документы, устанавливающие требования к анализаторам
настраиваемым диодным лазерным TDLS8000
ГОСТ 8.578-2014. Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 8.547-2009 Государственная система обеспечения единства измерений. Государст-
венная поверочная схема для средств измерений влажности газов
ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические
условия.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Техническая документация Yokogawa Electric Corporation
Лист № 7
Всего листов 7
Изготовитель
Yokogawa Electric Corporation, Япония
Адрес: 2-9-32 Nakacho, Musashino-shi Tokyo 180-8750, Japan
Завод-изготовитель: Yokogawa Corporation of America, США
Адрес: США, 2 Dart Road, Newnan, GA30265, USA
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»
(ООО «Иокогава Электрик СНГ»)
Юридический адрес и почтовый адрес: Россия, г. Москва, Грохольский пер., д.13,
строение 2, 129090
ИНН 7703152232
Тел.: (495) 737-78-68/71; Факс: (495) 737-78-69
Е-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33608-06 | Анализаторы качества автомобильных бензинов переносные | ПАК-Б | ООО "ИнтелКомТех", г.Москва | 1 год | Перейти |
| 27039-04 | Анализаторы растворенного кислорода | Digox 5 K и Digox 5 KS | Фирма "Dr.Thiedig+Co", Германия | 1 год | Перейти |
| 75721-19 | Анализаторы жидкости | 56, 1056, 1057, 1066, 5081 | Фирма "Rosemount Inc.", США; Заводы-изготовители: "Rosemount Inc.", США; "Rosemount Inc.", Мексика; "Emerson Asia Pacific Private Ltd.", Сингапур | 2 года | Перейти |
| 57060-14 | Анализаторы аэрозоля | SIGRIST мод. VisGuard, FireGuard | Фирма "Sigrist-Photometer AG", Швейцария | 1 год | Перейти |
| 47577-11 | Анализаторы автоматические | OBLF мод. GS 1000, GS 1000-II, QSN 750, QSN 750-II, QSG 750, QSG 750-II, VeOS | Фирма "OBLF Gesellschaft fur Elektronik und Feinwerktechnik mbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
