Номер госреестра:
67127-17
Наименование СИ:
Микрометры гладкие
Обозначение типа:
МК
Производитель:
ООО "НПО "КировИнструмент", г.Киров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» февраля 2021 г. №185
Лист № 1
Регистрационный № 67127-17Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры гладкие МК
Назначение средства измерений
Микрометры гладкие МК предназначены для измерения наружных размеров изделий.
Физическая величина – длина (мм).
Описание средства измерений
Принцип действия механический.
Микрометр представляет собой скобу, в которой слева установлена пятка, имеющая
возможность передвигаться относительно корпуса скобы и закрепляться в требуемом
положении с помощью гайки, а справа – микрометрическая головка, включающая в себя
микрометрическийвинт,стебель,барабан,трещотку,обеспечивающуюпостоянство
измерительного усилия в заданных пределах. Для закрепления микрометрического винта
в требуемом положении служит стопорная гайка.
Микрометры с верхним пределом измерения свыше 1050 мм имеют передвижной упор,
расположенный на скобе и позволяющий устанавливать микрометр на измеряемую поверхность.
Для установки в исходное положение микрометры имеют установочные меры.
Для того чтобы скоба не нагревалась от рук в процессе измерения, на ней установлены
теплоизолирующие накладки.
Число модификаций – 9 (МК 700, МК 800, МК 900, МК 1000, МК 750, МК 850,
МК 1050, МК 1150, МК 1250), отличающихся друг от друга диапазонами измерений, пределами
допускаемой погрешности, габаритными размерами и массой.
Общий вид средства измерений представлен на рисунке 1.
Микрометры выпускаются под товарным знаком.

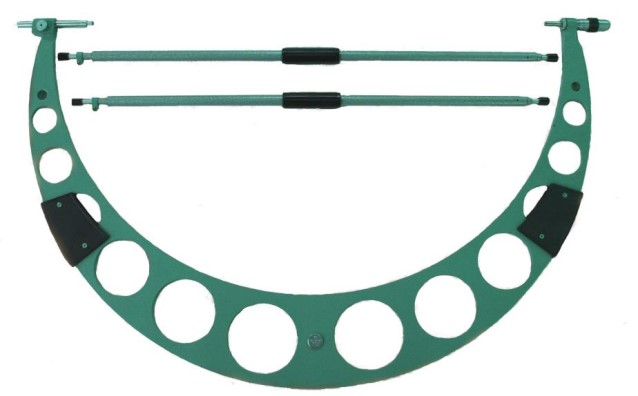

Рисунок 1 – Общий вид микрометра гладкого МК
Пломбирование микрометров гладких МК не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Измери-
тельное
усилие,
Н
Колебание
измери-
тельного
усилия, Н,
не более
от 5
до 10
2,0
ДиапазонЦена
мммм
кацияние мик-
сти, мкм, микро-
Таблица 1 – Метрологические характеристики
Измери-Пределы допус-
тельное каемой погрешно-
Модифи-
измерений,деления,
перемеще-м
етра
к
ла
сс
ов то
ч
-
ровинта, ности
мм12
МК 700600 – 700 ±7,0 ±12,0
МК 800700 – 800 ±8,0 ±14,0
МК 900800 – 900 ±9,0 ±16,0
МК 1000 900 – 1000 ±10,0 ±18,0
МК 750*650 – 7500,0125 ±8,0 ±13,0
МК 850*750 – 850 ±9,0 ±15,0
МК 1050* 950 – 1050 ±11,0 ±19,0
МК 1150* 1050 – 1150 ±12,0 ±20,0
МК 1250* 1150 – 1250 ±13,0 ±21,0
* Микрометры выпускаются по заказу потребителя.
Условия эксплуатации
Температура
окружающего воздуха
от +10 ºС до +30 ºС;
Относительная влажность
воздуха не более 80 %.
6
мм, не более
Модифи-Масса, кг,
Таблица 2 – Основные технические характеристики
Габаритные размеры
ка
ция
(длина×ширина×высота),
не
б
оле
Средний срок
службы, лет,
не менее
МК 700 830×30×505 5,0
МК 800 930×30×575 8,0
МК 900 1030×30×640 11,0
МК 1000 1130×30×675 12,0
МК 750 930×30×570 7,4
МК 850 1010×30×605 9,5
МК 1050 1180×30×705 13,0
МК 1150 1310×89×855 12,0
МК 1250 1390×89×915 11,0
Знак утверждения типа
наносится на скобу микрометра методом лазерной гравировки и на титульный лист руководства
по эксплуатации типографским способом.
Лист № 3
Всего листов 3
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Микрометр МК 1
Меры установочные — 2
Гильзы соединительные* — 4
Ключ — 1
Футляр — 1
Руководство по эксплуатации МК.000 РЭ 1
* Гильзы соединительные поставляются в сборе с установочными мерами.
Сведения о методиках (методах) измерений
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к микрометрам гладким МК
ТУ 3934-001-02952377-2016 Микрометры гладкие МК. Технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1·10
-9
- 50 м и длин волн в диапазоне 0,2 - 50 мкм
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; факс: (8332) 21-45-00
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19; факс: (8332) 36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
