Номер госреестра:
67122-17
Наименование СИ:
Зонды инклинометрии
Обозначение типа:
Вибро+Rez+Flash
Производитель:
ООО "НПФ Завод "Измерон", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.03.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65645
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Зонды инклинометрии (Вибро+Rez+Flash)
Назначение средства измерений
Зонды инклинометрии (Вибро+Rez+Flash) (далее по тексту - зонды) предназначены для
измерений зенитного и азимутального углов ствола горизонтальной или наклонно-
направленной скважины и угла установки отклонителя при работе в составе забойных
телеметрических систем в процессе бурения.
Описание средства измерений
Принцип действия зонда основан на преобразовании изменений значений проекций
напряжённости магнитного поля Земли и силы тяжести на чувствительные оси датчиков в
электрический сигнал постоянного тока.
Зонд представляет собой герметичную неразборную цилиндрическую трубку,
изготовленную из немагнитной нержавеющей стали, внутри которой расположен блок
датчиков, который включает в себя блок акселерометров, магнитометр и датчик температуры
(рисунок 1). Блок акселерометров состоит из трёх одноосных сбалансированных кварцевых
акселерометров, оси чувствительных элементов которых расположены ортогонально друг к
другу. Магнитометр представляет собой трёхосевой датчик, выполненный по МЭМС
технологии, и предназначенный для определения пространственного положения зонда
относительно магнитного поля Земли.
На торцах зонда расположены электрические разъёмы, предназначенные для его
подключения.

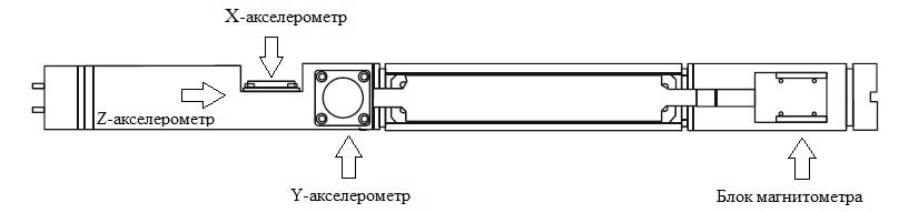

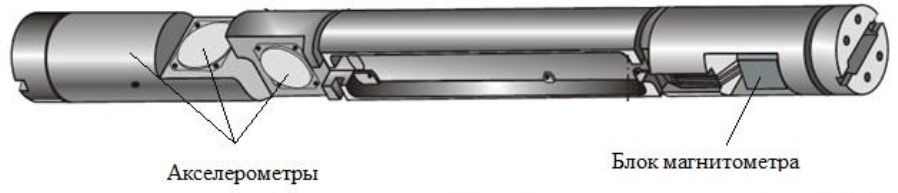

Рисунок 1 - Расположение блока акселерометров и магнетометра внутри блока датчиков зонда
Лист № 2
Всего листов 4

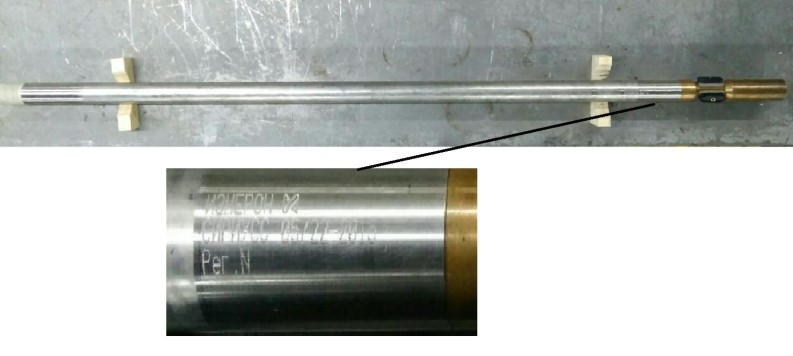

Общий вид зонда представлен на рисунке 2.
Рисунок 2 - Общий вид зонда
Пломбирование зонда инклинометрии (Вибро+Rez+Flash) не предусмотрено.
Программное обеспечение
С зондом используется встроенное и автономное программное обеспечение (далее по
тексту -ПО).
Встроенное ПО реализует функциональность зонда и предназначено для проведения
измерений и передачи результатов измерений.
Встроенное ПО устанавливается на этапе изготовления и в процессе эксплуатации
изменено быть не может.
Автономное ПО функционирует под управлением операционной системы Windows и
служит для отображения и хранения результатов измерений.
К метрологически значимому относится всё встроенное ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании
метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Встроенное ПОАвтономное ПО
Идентификационное наименование ПОSWWP 601 ToolCom NT
Номер версии (идентификационный номер) -не ниже 2.10 RO
ПО
Цифровой идентификатор ПО--
Метрологические и технические характеристики
±0,2
Таблица 2 - Метрологические характеристики
Наименование характеристики
Значение
1
2
от 0 до 180
Диапазон измерений зенитного угла, градус
Пределы допускаемой абсолютной погрешности измерений зенитного
угла, градус
Диапазон измерений азимутального угла, градус
от 0 до 360
Лист № 3
Всего листов 4
±1,0
Продолжение таблицы 2
12
Пределыдопускаемойабсолютной погрешности измерений
азимутального угла, градус
Диапазон измерений положения отклонителя
1
, градусот 0 до 360
Пределыдопускаемойабсолютнойпогрешностиположения
отклонителя
1
, градус
±1,5
Примечание:
1
положение отклонителя эквивалентно повороту корпуса зонда инклинометрии вокруг своей
оси (оси цилиндра).
Таблица 3 - Основные технические характеристики
Наименование характеристики
Значение
30±1
1,5
1570
46
10,4
Параметры электрического питания:
- напряжение постоянного тока, В
Потребляемая мощность, В·А, не более
Габаритные размеры зонда, мм, не более
- длина
- наружный диаметр
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- давление, МПа, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
от 0 до +150
137
5
11520
Знак утверждения типа
наносится на корпус зонда методом гравировки и на титульный лист руководства по
эксплуатации зонда типографским способом
Комплектность средства измерений
86999.00.00.000 РЭ
Обозначение
86999.00.05.000
Количество
1 шт.
ToolComm NT
86999.05.00.000 РЭ
1шт.
1 экз
1 экз.
Таблица 4 - Комплектность средства измерений
Наименование
Зонд инклинометрии (Вибро + Rez +
Flash)
Программное обеспечение
«Зонд инклинометрии (Вибро + Rez +
Flash). Руководство по эксплуатации»
«Забойная телеметрическая система ЗТС-
90 «ИЗМЕРОН-СИРИУСС. Руководство
по эксплуатации»
Методика поверки
МП 253-010-2017
1 экз.
Поверка
осуществляется по документу МП 253-010-2017 «Зонды инклинометрии (Вибро+Rez+Flash).
Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева 16.01.2017 г.
Основные средства поверки:
- Головки делительные оптические ОДГ-5Э, рег. № 2785-71.
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к зондам
инклинометрии (Вибро+Rez+Flash)
ТУ 4315-001-59489947-2015 «Забойная телеметрическая система ЗТС-90 «ИЗМЕРОН-
СИРИУСС». Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная фирма Завод
«Измерон» (ООО «НПФ Завод «Измерон»)
ИНН 7825492691
Адрес: 191144, г. Санкт-Петербург, ул. Новгородская, 13
Телефон: +7 (812) 458-51-00, факс: +7 (812) 458-51-00 доб. 1032
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, Россия, г. Санкт-Петербург, Московский проспект, 19
Телефон (факс): +7 (812) 251-76-01, +7 (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
