Измерители температуры интерфейсные МТК-30.ТРМ-200, ГРСИ 67110-17
Номер госреестра:
67110-17
Наименование СИ:
Измерители температуры интерфейсные
Обозначение типа:
МТК-30.ТРМ-200
Производитель:
ООО "Системы телемеханики и автоматизации" (СИСТЕЛ), г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.03.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65633
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители температуры интерфейсные МТК-30.ТРМ-200
Назначение средства измерений
Измерители температуры интерфейсные МТК-30.ТРМ-200 (далее по тексту - измерители
температуры) предназначены для измерений температуры окружающей среды.
Описание средства измерений
Принцип действия измерителей температуры основан на преобразовании температуры
окружающей среды, измеряемой преобразователем температуры DS18S20, в цифровой код с его
дальнейшей передачей в компьютер для мониторинга температуры.
Измерители температуры обеспечивают передачу данных по гальванически развязанным
интерфейсам RS485 (или RS232) в устройство сбора и передачи данных Систел-УСПД по
стандартному протоколу в соответствии с ГОСТ Р МЭК 60870-5-101-2006.
В состав измерителей температуры входят контроллер температуры МТК-30.ТРМ-200
(далее по тексту - контроллер) и два преобразователя температуры (микросхемы цифрового
термометра) DS18S20 с соединительными кабелями.
Контроллер имеет три однопроводных интерфейса для подключения трех преобразова-
телей температуры и два порта интерфейсов RS-485 или RS232. Выход D+, D- предназначен
дляпередачиданныхвкомпьютерпостандартномупротоколувсоответствии
с ГОСТ Р МЭК 60870-5-101-2006. Выход F+, F- предназначен для получения данных с датчика
частоты сети.
На корпусе контроллера предусмотрена кнопка включения режима конфигурации
контроллера с компьютера через интерфейс RS-485. Корпус контроллера имеет светодиодную
индикацию работы устройства (включения сетевого напряжения) и функционирования
программы. Контроллер конструктивно выполнен в унифицированном пластиковом корпусе
и имеет стандартное крепление на DIN-рейку 35 мм, позволяющее оперативно производить
монтаж и демонтаж измерителя температуры.
Корпус контроллера и источник питания (при заказе) устанавливаются в закрытый
металлический или пластмассовый корпус с прозрачным окном или в шкаф.
Преобразователь температуры DS18S20 обеспечивает 9-битные температурные
измерения по шкале Цельсия и имеет сигнальную функцию с верхней и нижней точками
переключения, программируемыми пользователем и хранящимися в энергонезависимой памяти
(EEPROM).
При размещении преобразователей температуры DS18S20 в окружающей среде их
выводы изолированы компаундом, а при эксплуатации снаружи помещений дополнительно
защищены от прямого действия лучей солнечного света.
Измерители температуры применяются в устройствах автоматизированной системы
диспетчерского управления (АСДУ) различного уровня и автоматизированных информационно-
измерительных системах коммерческого учета электроэнергии (АИИС КУЭ).
Общий вид и место нанесения знака поверки контроллера температуры представлены
на рисунке 1. Внешний вид измерителей температуры представлен на рисунке 2.
Лист № 2
Всего листов 4

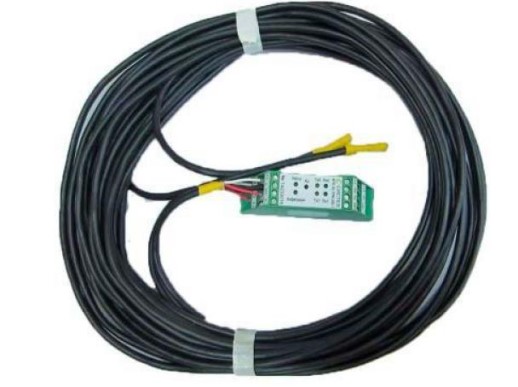

Рисунок 2 - Внешний вид измерителей температуры
(пломбирование измерителей температуры не предусмотрено)
Программное обеспечение
Метрологически значимое программное обеспечение по ГОСТ Р 8.654-2009 (далее -
ПО) загружается в микропроцессор измерителей температуры на заводе-изготовителе.
Возможность доступа к ПО через внешние интерфейсы отсутствует. Влиянием ПО на
метрологические характеристики измерителей температуры можно пренебречь.
Идентификационные данные программного обеспечения измерителей температуры
приведены в таблице 1.
Идентификационные данные (признаки)
Значение
Таблица 1 - Идентификационные данные ПО измерителей температуры
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
TEMP_FREQ5.hex
не ниже 5
151b6cd72c1af3d69924bf2fb570a2ba
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий»
в соответствии с рекомендациями Р 50.2.077-2014.

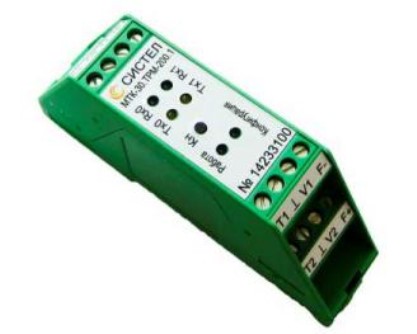

Рисунок 1 - Общий вид и место нанесения знака поверки контроллера температуры
Место
нанесения знака
поверки
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Основные метрологические и технические характеристики измерителей температуры
приведены в таблице 2.
±0,5
18,8×4,7×3,6
99×22,6×50,6
0,0001
0,2
Таблица 2 - Метрологические и технические характеристики измерителей температуры
Значение
от -40 до +70
0,5
24±1,2
2,2
Наименование характеристики
Диапазон измерений температуры окружающей среды, °С
Пределы допускаемой абсолютной погрешности измерения темпе-
ратуры окружающей среды, °С
Цена единицы наименьшего разряда кода, °С
Напряжение питания от источника постоянного тока, В
Потребляемая мощность, В·А, не более
Габаритные размеры, (длина×ширина×высота), мм, не более:
-
преобразователя температуры
-
контроллера
Масса (в корпусе), не более:
-
преобразователя температуры, кг
-
контроллера, кг
от -40 до +70
до 96
Рабочие условия:
-
температура окружающего воздуха, °С
-
относительная влажность воздуха, %
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
120000
8
Знак утверждения типа
наносится на боковую поверхность измерителей температуры в виде наклейки и на титульный
лист паспорта типографским способом.
Комплектность средства измерений
Комплектность измерителей температуры представлена в таблице 3.
Наименование
Обозначение
Количество
Примечание
Измеритель температуры интерфейсный
МТК-30.ТРМ-200 в составе:
-
преобразователь температуры DS18S20
-
контроллер МТК-30.ТРМ-200
-
кабель КММ 4х0,12- длина 3 м
-
кабель КММ 4х0,12- длина 12 м
МТК-30.ТРМ-200
2 шт.
1 шт.
1 шт.
1 шт.
-
Источник питания постоянного тока 24 В
-
1 шт.
По заявке
потребителя
DIN-рейка 35 мм
-
1 шт.
По заявке
потребителя
Измеритель температуры интерфейсный
МТК-30.ТРМ-200. Паспорт
ПС 4211-235-
59703777-2017
1 экз.
-
Таблица 3 - Комплектность измерителей температуры
Лист № 4
Всего листов 4
Наименование
Обозначение
Количество
Примечание
Измерители температуры интерфейсные
МТК-30.ТРМ-200 Руководство по эксплуа-
тации
59703777-4211-235
РЭ
1 экз.
-
Измерители температуры интерфейсные
МТК-30.ТРМ-200. Методика поверки
59703777-4211-235
МП
1 экз.
По заявке
потребителя
Поверка
осуществляется по документу 59703777-4211-235 МП «Измерители температуры интерфейсные
МТК-30.ТРМ-200. Методика поверки», утвержденному ООО «ИЦРМ» 15.02.2017 г.
Основные средства поверки:
-
термометрсопротивленияплатиновыйвибропрочныйэталонныйПТСВ-9-2
(регистрационный номер в Федеральном информационном фонде 65421-16);
-
мультиметр 3458А (регистрационный номер в Федеральном информационном фонде
25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к измерителям
температуры интерфейсным МТК-30.ТРМ-200
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ТУ 4211-235-59703777-2017 Измерители температуры интерфейсные МТК-30.ТРМ-200.
Технические условия
Изготовитель
Общество с ограниченной ответственностью «Системы телемеханики и автоматизации»
(ООО «СИСТЕЛ»), ИНН 7710973670
Юридический адрес: 127006, г. Москва, ул. Садовая-Триумфальная, д. 4-10
Телефон: (495) 727-39-65, факс: (495) 727-39-64
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок
в области метрологии» (ООО «ИЦРМ»)
Юридический trial: 142704, Московская область, Ленинский район, г. Видное,
Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48; E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
