Номер госреестра:
67077-17
Наименование СИ:
Преобразователи термоэлектрические
Обозначение типа:
ЕМ24
Производитель:
Фирма "EPHY-MESS GmbH", Германия
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 00001/00002, 00003/00004, 00005/00006, 00007/00008
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65600
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические EM24
Назначение средства измерений
Преобразователи термоэлектрические EM24 (далее по тексту - термопреобразователи
или ТП) предназначены для измерений температуры металла подшипников в составе
центробежных компрессорных установок Хитачи на объекте - Общество с ограниченной
ответственностью «Производственное объединение «Киришинефтеоргсинтез» г. Кириши.
Описание средства измерений
Принципработытермопреобразователейоснованнаявлениивозникновения
термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных
металлов или сплавов, места соединений (спаи) которых находятся при разной температуре.
Величина термоэлектродвижущей силы определяется типом материалов чувствительных
элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
ТП конструктивно выполнены в виде измерительной вставки погружного типа в
защитной оболочке из нержавеющей стали с латунным наконечником и с присоединенной
защитной головкой цилиндрической формы с кабельным выводом. Кабель с удлинительными
проводами в тефлоновой оболочке присоединен к измерительной вставке внутри защитной
головки.
Внутрь корпуса измерительной вставки ТП помещены два чувствительных элемента -
термопары с номинальной статической характеристикой типа «К» по ГОСТ Р 8.585-2001 с
минеральной (MgO) изоляцией термоэлектродов.
Монтаж ТП на объекте измерений осуществляется при помощи подвижного штуцера
типа WN 425T.
Общий вид преобразователей термоэлектрических EM24 представлен на рисунке 1.
Пломбирование ТП не предусмотрено.

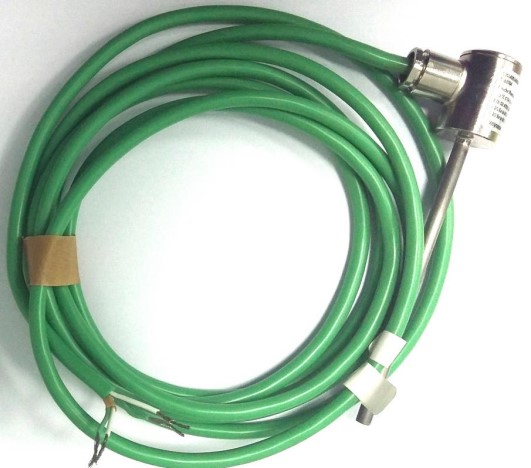

Рисунок 1 - Общий вид преобразователей термоэлектрических EM24
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основныеметрологическиеитехническиехарактеристикипреобразователей
термоэлектрических EM24 приведены в таблице 1.
К
100
Таблица 1
Наименование характеристикиЗначение
от -50 до +200
1
±1,5
6
120
24
31
3000
300
Диапазон измерений температуры, °С
Условное обозначение номинальной статической характеристики
(НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1)
Класс допуска
Пределы допускаемых отклонений ТЭДС от НСХ,
°
С
Электрическое сопротивление изоляции ТП при температуре от +15
до +35 ºС и относительной влажности воздуха от 30 до 80 %, МОм
(при 100 В), не менее
Диаметр монтажной части, мм
Длина монтажной части, мм
Диаметр монтажной головки арматуры, мм
Длина защитной головки, мм
Длина удлинительных проводов, мм
Масса, г, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
Срок службы, лет
от -50 до +100
95
20
Знак утверждения типа
наносится на титульный лист паспорта методом штемпелевания.
Комплектность средства измерений
Таблица 2
Наименование
Преобразователь термоэлектрический
Паспорт (на русском языке)
Методика поверки
Обозначение
EM24
-
МП 207.1-032-2016
Количество
4 шт.
4 экз.
1 экз.
Поверка
осуществляется по документу МП 207.1-032-2016 «Преобразователи термоэлектрические
EM24. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2016 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10).
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
МногоканальныйпрецизионныйизмерительтемпературыМИТ8.10(М)/8.15(М)
(Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к преобразователям
термоэлектрическим EM24
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные
таблицы и допуски
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация фирмы «EPHY-MESS GmbH», Германия
Изготовитель
Фирма «EPHY-MESS GmbH», Германия
Адрес: Berta-Cramer-Ring 1
D-65205 Wiesbaden-Delkenheim
Телефон: +49 (0) 6122 92 28 0, факс: +49 (0) 6122 92 28 99
E-mail:
Заявитель
Компания «NIPPON STEEL & SUMIKIN BUSSAN CORPORATION», Япония
Адрес: 5-27, Akasaka 8-chome, Minato-Ku
Tokyo 107-8527 Japan
Телефон: +(81) 3-5412-5200, факс +(81) 3-5412-5201
научно
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
, E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
