Сканеры лазерные VZ-400, VZ-400i, VZ-1000, VZ-2000, ГРСИ 67065-17
Номер госреестра:
67065-17
Наименование СИ:
Сканеры лазерные
Обозначение типа:
VZ-400, VZ-400i, VZ-1000, VZ-2000
Производитель:
Фирма "RIEGL Laser Measurement Systems GmbH", Австрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.03.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65588
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сканеры лазерные VZ-400, VZ-400i, VZ-1000, VZ-2000
Назначение средства измерений
СканерылазерныеVZ-400,VZ-400i,VZ-1000,VZ-2000(далее-сканеры)
предназначены для измерений расстояний по полученному в процессе сканирования массиву
точек окружающих объектов.
Описание средства измерений
Сканеры - приборы, принцип действия которых заключается в определении
пространственного положения точек окружающих объектов и дальнейшем построении
трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры представляют собой металлический корпус, вмещающий
лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический
привод, датчики углов поворота и электронный управляющий блок. Сканеры имеют
встроенный компенсатор, который автоматически вносит поправки за отклонения сканеров.
Нижняя часть корпуса приспособлена для установки на штатив.
Управление сканерами может осуществляется как через сенсорный дисплей на корпусе
прибора, так и внешние устройства, поддерживающие Wi-Fi и Web-Browser.
Общий вид сканеров лазерных VZ-400, VZ-400i, VZ-1000, VZ-2000 представлен
на рисунках 1 - 4.

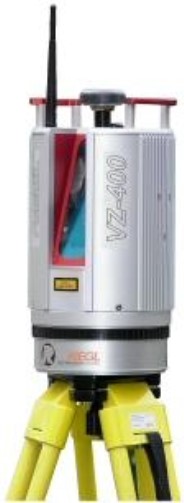

Рисунок 1 - Общий вид сканера лазерного
VZ-400

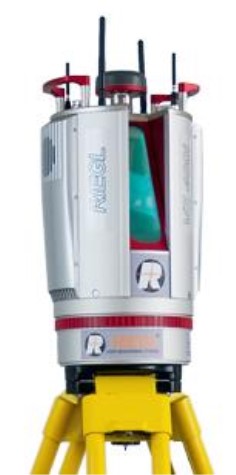

Рисунок 2 - Общий вид сканера лазерного
VZ-400i
Лист № 2
Всего листов 5

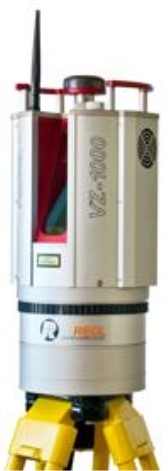

Рисунок 3 - Общий вид сканера лазерного
VZ-1000

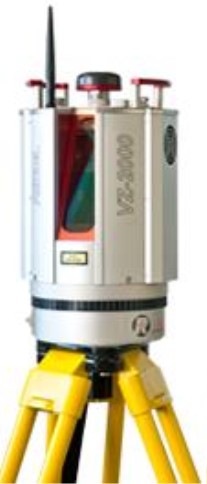

Рисунок 4 - Общий вид сканера лазерного
VZ-2000
Пломбирование крепёжных винтов корпуса сканера не производится, ограничение
доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты
только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Программное обеспечение
Сканеры имеют встроенное программное обеспечение (далее - ПО) «Firmware», а также
ПО «RiSCAN PRO», устанавливаемое на персональный компьютер. Программное обеспечение
предназначено для обеспечения взаимодействия узлов сканеров, сохранения и экспорта
измеренных величин и импорта исходных данных, а также для обработки и визуализации
полученных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности
конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
RiSCAN PRO
2.1.2
66С23F82
CRC32
Firmware
5.2.0
--
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Значение
VZ-400VZ-400iVZ-1000VZ-2000
---от 2,5 до 1050
-- от 1,5 до 560 -
от 1,5 до 280 от 1,5 до 400 от 1,5 до 470 от 2,5 до 930
- - от 1,5 до 380 -
от 1,5 до 160от 1,5 до 230от 1,5 до 270от 2,5 до 500
- - -от 2,5 до 370
-от 1,5 до 160 - -
---от 2,5 до 280
- от 1,5 до 120- -
---от 2,5 до 2050
-- от 1,5 до 1200 -
от 1,5 до 600 от 1,5 до 800 от 1,5 до 1000 от 2,5 до 1800
- - от 1,5 до 800 -
от 1,5 до 350от 1,5 до 480от 1,5 до 450от 2,5 до 1000
- - - от 2,5 до 750
-от 1,5 до 350 - -
---от 2,5 до 580
- от 1,5 до 250- -
Таблица 2 - Метрологические характеристики
Наименование характеристики
Модификация
Диапазон измерений расстояний, м:
для отражающих поверхностей с коэффициентом диффузного
отражения от 0,2 до 0,9 (в соответствии с ГОСТ 8.557-2007)
- при частоте сканирования 50 кГц
- при частоте сканирования 70 кГц
- при частоте сканирования 100 кГц
- при частоте сканирования 150 кГц
- при частоте сканирования 300 кГц
- при частоте сканирования 550 кГц
- при частоте сканирования 600 кГц
- при частоте сканирования 1000 кГц
- при частоте сканирования 1200 кГц
для отражающих поверхностей с коэффициентом диффузно-
го отражения 0,9 и выше (в соответствии с ГОСТ 8.557-2007)
- при частоте сканирования 50 кГц
- при частоте сканирования 70 кГц
- при частоте сканирования 100 кГц
- при частоте сканирования 150 кГц
- при частоте сканирования 300 кГц
- при частоте сканирования 550 кГц
- при частоте сканирования 600 кГц
- при частоте сканирования 1000 кГц
- при частоте сканирования 1200 кГц
Границы допускаемой абсолютной погрешности измерений
расстояний (при доверительной вероятности 0,95), мм
±2∙(5+10·10
-6
·D)±2∙(8+10·10
-6
·D)
где D - измеряемое расстояние, мм
Допускаемое среднее квадратическое отклонение
измерений расстояний, мм
3+10·10
-6
·D5+10·10
-6
·D
где D - измеряемое расстояние, мм
Лист № 4
Всего листов 5
VZ-2000
64
Таблица 3 - Основные технические характеристики
Наименование характеристики
МодификацияVZ-400
Объем внутренней памяти, Гбайт 32
Диапазон рабочих температур, °С
Значение
VZ-400iVZ-1000
256 32
от -20 до +40
Габаритные размеры, мм, не более:
- диаметр
- высота
Масса, кг, не более
180206200196
308308308308
9,6 9,7 9,8 9,9
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой
на корпус сканера.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Сканер лазерный VZ-400, VZ-400i, VZ-1000, VZ-2000
Транспортировочный кейс
Блок питания 220В
Интерфейсный кабель
Адаптер для крепления внешних приемников ГНСС
Клейкие отражательные марки (диаметром 50 мм)
Набор плавких предохранителей
Руководство по эксплуатации на русском языке
Методика поверки
Обозначение
--------
МП АПМ 62-15
Количество
1 шт.
1 шт.
1 шт.
3 шт.
3 шт.
50 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП АПМ 62-15 «Сканеры лазерные VZ-400, VZ-400i, VZ-1000,
VZ-2000. Методика поверки», утвержденному ООО «Автопрогресс-М» «25» апреля 2016 года.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к сканерам
лазерным VZ-400, VZ-400i, VZ-1000, VZ-2000
Техническая документация «RIEGL Laser Measurement Systems GmbH», Австрия
Изготовитель
«RIEGL Laser Measurement Systems GmbH», Австрия
Адрес: Riedenburgstrasse 48, A-3580 Horn, Austria
Phone: +43-2982-4211
Fax: +43-2982-4210
E-mail:
Лист № 5
Всего листов 5
Заявитель
Общество с ограниченной ответственностью «АРТГЕО» (ООО «АРТГЕО»)
ИНН 7703725067
Адрес: 142770, г. Москва, п. Сосенское, ул. Рябиновая, д. 1, корп. 2, офис 1
Тел.: +7 (495) 781-78-88
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
