Резервуар вертикальный стальной цилиндрический РВС-10000, ГРСИ 67054-17
Номер госреестра:
67054-17
Наименование СИ:
Резервуар вертикальный стальной цилиндрический
Обозначение типа:
РВС-10000
Производитель:
АО "Самарский резервуарный завод", г.Самара
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 7
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65577
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар вертикальный стальной цилиндрический РВС-10000
Назначение средства измерений
Резервуар вертикальный стальной цилиндрический РВС-10000 (далее - резервуар)
предназначен для измерения объема и хранения нефти и нефтепродуктов.
Описание средства измерений
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра
со стационарной крышей, приемораздаточными устройствами и люками.
Стенка и днище резервуара состоит из полотнищ, которые транспортируются к месту
строительства, свернутыми в рулоны.При изготовлении полотнищ соединение листов
выполняется встык двухсторонней автоматической сваркой под слоем флюса.
Крыша резервуара - в виде ребристо-кольцевого купола собирается из укрупненных
щитов. Между собой щиты соединяются путем сварки внахлест.
Опорное кольцо, установленное на стенке резервуара, служит для восприятия распора
купола и ветровой нагрузки со стенки резервуара, кольцо состоит из отдельных монтажных
элементов. Щиты покрытия и элементы опорного кольца изготавливаются в кондукторах.
Резервуар снабжен лестницей, кольцевыми площадками обслуживания и трапом
ведущим к центру крыши.
Общий вид резервуара представлен на рисунке 1.

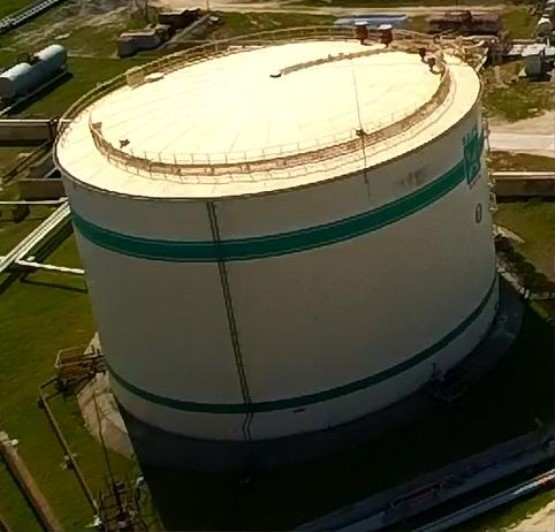

Рисунок 1- Общий вид резервуара РВС-10000
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости, % (геометрический метод)
Значение
10000
±0,1
Значение
Таблица 3 - Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более:
- диаметр
- высота
Масса, т, не более
Температура окружающей среды,
о
С
28000
18000
188,87
от -30 до +50
Знак утверждения типа
наносят на титульный лист паспорта типографским способом.
Комплектность средства измерений
РВС-10000
1 шт.
Обозначение
Количество
Таблица 4 - Комплектность средства измерения
Наименование
Резервуар вертикальный стальной
цилиндрический
Паспорт
-
1 шт.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р20Н2К регистрационный
номер в 46391-11, номинальная длина шкалы - 20 м, допускаемое отклонение действительной
длины интервалов шкалы при температуре 20
0
С ±(0,3÷0,15(L-1)), где L- число полных и неполных
метров в отрезке;
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г регистрационный
номер в 46391-11, номинальная длина шкалы - 20 м, допускаемое отклонение действительной
длины интервалов шкалы при температуре 20
0
С ±(0,3÷0,15(L-1)), где L- число полных и неполных
метров в отрезке;
- штангенциркуль ШЦ-II регистрационный номер в 22088-01, диапазон измерения от 0
до 250 мм; предел допускаемой погрешности 0,1 мм;
- толщиномер ультразвуковой А1207 регистрационный номер в 21702-01, диапазон
измерения толщины от 0,8 до 30,0 мм; пределы допускаемой абсолютной погрешности
±(0,005∙Х÷0,1), где Х- измеряемая толщина.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к резервуару
вертикальному стальному цилиндрическому РВС-10000
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ПБ 03-605-03 Правила устройства вертикальных цилиндрических стальных резервуаров
для нефти и нефтепродуктов
Изготовитель
Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»)
ИНН 6314005201.
443033, Россия, г. Самара, Куйбышевский район, ул. Заводская 1
Заявитель
Общество с ограниченной ответственностью «ЮГНЕФТЕХИМТРАНЗИТ»
(ООО «ЮГНЕФТЕХИМТРАНЗИТ»)
353500, Россия, Краснодарскийкрай, Темрюкскийрайон, п. Чушка, ул. Железнодорожная, 11
Телефон: (86148) 60783, факс (86148) 60784
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Краснодарском крае»
(ФБУ «Краснодарский ЦСМ»)
350040, г. Краснодар, ул. Айвазовского, д. 104а
Тел.: (861)233-76-50, факс 233-85-86
Аттестат аккредитации ФБУ «Краснодарский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311581 от 16.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
