Ротаметры с местными показаниями стеклянные РМС, ГРСИ 67050-17
Номер госреестра:
67050-17
Наименование СИ:
Ротаметры с местными показаниями стеклянные
Обозначение типа:
РМС
Производитель:
ООО "Прибор-М", г.Арзамас
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65573
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ротаметры с местными показаниями стеклянные РМС
Назначение средства измерений
Ротаметры с местными показаниями стеклянные РМС (в дальнейшем - ротаметры)
предназначены для измерения объемного расхода плавно меняющихся однородных потоков
чистых и слабозагрязненных жидкостей и газов с дисперсионными включениями инородных
частиц.
Описание средства измерений
Принцип действия ротаметров основан на восприятии поплавком, перемещающемся в
ротаметрической трубке, динамического напора проходящего снизу вверх потока жидкости или
газа.
При подъеме поплавка проходной зазор между миделем (наибольшим диаметром)
поплавка и внутренним диаметром трубки ротаметрической увеличивается. Перепад давления
на поплавке уменьшается. Когда перепад давления становится равным весупоплавка, приходящемуся
на единицу площади его поперечного сечения, наступает равновесие. При этом каждой величине
расхода измеряемой среды соответствует строго определенное положение поплавка.
Ротаметры имеют несколько модификаций:
РМС - основное исполнение;
РМС-Ф - фторопластовые для агрессивных жидкостей;
РМС-А - с регулировочным вентилем для малых расходов.
Модификацииотличаютсяпределомизмерения,измеряемойсредой,вариантом
исполнения и вариантом присоединения.
Буквы, стоящие после буквенного шифра (РМС), обозначают вариант исполнения:
фторопластовые, с регулировочным винтом.
Цифры, стоящие после буквенного шифра, обозначают верхний предел измерений.
Буквы, стоящие после предела измерения, обозначают:
Ж, Г - измеряемая среда (Ж - жидкость, Г - газ);
У - климатическое исполнение (У - умеренный климат).
Цифра 3 после климатического исполнения обозначает категорию размещения по
ГОСТ 15150-69.
Последняя цифра обозначает вариант присоединения;
1- штуцерное соединение;
2- резьбовое соединение;
3 - фланцевое соединение.

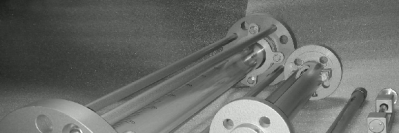

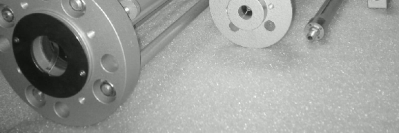

Общий вид ротаметров представлен на рисунке 1.
Рисунок 1 – Общий вид ротаметров
Пломбирование ротаметров с местными показателями стеклянных РМC не предусмотрено.
Лист № 2
Всего листов 5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Пределы допускаемой
приведенной погрешно-
сти измерений, %
1)
Таблица 1 – Метрологические характеристики
Модификации прибораВерхний предел из-
мерений м
3
/ч
по воде,по возду-
м
3
/ч ху м
3
/ч
Диаметр
условного
прохода,
мм
45
3
±
4,0
6
±
2,5
6
±
2,5
15
±
2,5
15
±
2,5
123
РМС-А- 0,063 ГУЗ-2 0,063
РМС-А-0,1 ГУЗ-2 0,1
РМС-А-0,16 ГУЗ-2 0,16
РМС-А-0,25 ГУЗ-2 0,25
РМС-0,16 ГУЗ (1, 2) 0,16
РМС-0,25 ГУЗ (1, 2) 0,25
РМС-0,4 ГУЗ (1, 2) 0,4
РМС-0,63 ГУЗ (1, 2) 0,63
РМС-1,0 ГУЗ (1, 2) 1,0
РМС-1,6 ГУЗ (1, 2) 1,6
РМС-Ф-0,25 ГУЗ-1 0,25
РМС-Ф-0,4 ГУЗ-1 0,4
РМС-Ф-0,63 ГУЗ-1 0,63
РМС-Ф-1,0 ГУЗ-1 1,0
РМС-Ф-1,6 ГУЗ-1 1,6
РМС-0,16 ЖУЗ-3 0,16
РМС-0,25 ЖУЗ-30,25
РМС-0,4 ЖУЗ-3 0,4
РМС-0,63 ЖУЗ-30,63
РМС-1,6 ГУЗ-31,6
РМС-2,5 ГУЗ-32,5
РМС-4,0 ГУЗ-34,0
РМС-6,3 ГУЗ-36,3
РМС-10 ГУЗ-3 10
РМС-Ф-0,16 ЖУЗ-3 0,16
РМС-Ф-0,250 ЖУЗ-30,25
РМС-Ф-0,4 ЖУЗ-3 0,4
РМС-Ф-0,63 ЖУЗ-30,63
РМС-Ф-2,5 ГУЗ-32,5
РМС-Ф-4,0 ГУЗ-34,0
РМС-Ф-6,3 ГУЗ-36,3
РМС-Ф-10 ГУЗ-3 10
РМС-1,0 ЖУЗ-3 1,0
РМС-1,6 ЖУЗ-31,6
РМС-2,5 ЖУЗ-32,5
РМС-4,0 ЖУЗ-34,0
40
±
2,5
Лист № 3
Всего листов 5
45
40
±
2,5
123
РМС-16 ГУЗ-3 16
РМС-25 ГУЗ-3 25
РМС-40 ГУЗ-3 40
РМС-63 ГУЗ-3 63
РМС-Ф-1,0 ЖУЗ-3 1,0
РМС-Ф-1,6 ЖУЗ-31,6
РМС-Ф-2,5 ЖУЗ-32,5
РМС-Ф-4,0 ЖУЗ-34,0
РМС-Ф-16 ГУЗ-316
РМС-Ф-25 ГУЗ-325
РМС-Ф-40 ГУЗ-340
РМС-Ф-63 ГУЗ-363
40
±
2,5
Вариация показаний, %, не более:
- РМС, РМС - Ф
- РМС- А
Рабочее давление, МПа
2,5 от верхнего предела измерений
4,0 от верхнего предела измерений
1 МПа
______________
_
__
_
1)
погрешность приведена к верхнему пределу измерений
Таблица 2 - Основные технические характеристики
Модификации прибора
Габаритные размеры (В
´
Ш
´
Д),
Масса, кг, не
мм, не более
более
- для РМС-А
160
´
403
´
35
0,3
- для РМС-(1,2), РМС-Ф-1
370
´
30
´
30
0,4
- для РМС-3 Д
у
15
400
´
105
´
105
3,5
- для РМС- Ф-3 Д
у
15
480
´
80
´
80
3,5
- для РМС-3 Д
у
40
700
´
160
´
160
9,5
- для РМС-Ф-3 Д
у
40
830
´
130
´
130
7,5
Температуры измеряемой среды,
°
С
– для РМС, РМС -А
от +5 до +50
– для
Р
М
С
-Ф
от -30 до +100
Условия эксплуатации:
- температура окружающей среды,
°
С:
- для РМС, РМС-А
- для РМС-Ф
- относительная влажность воздуха, %
- атмосферное давление, кПа
Средний срок службы, лет, не более
Средняя наработка на отказ, ч, не более
от +5 до +50
от -30 до +50
от 30 до 80
от 96 до 104
12
66000
Знак утверждения типа
наносится на паспорт типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Примечание
Количество
1
На партию 5 шт.
Таблица 3 - Комплектность ротаметров
Наименование
Ротаметр с местными показаниями
стеклянные РМС
Руководство по эксплуатации
Паспорт
1
1
Повеpка
осуществляется по документу ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основные средства поверки:
установка для поверки счетчиков газа и ротаметров УПК-Р-1-Р-105 № 01 (регистрационный
№ 58096-14);
установка поверочная УП № 6 (регистрационный № 28663-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых ротаметров с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма наносится в паспорт ротаметра.
Сведения о методиках (методах) измерения
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к ротаметрам с
местными показаниями стеклянным РМС
ГОСТ 13045-81 Ротаметры. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема
и массы жидкости
ГОСТ 8.122-99 ГСИ. Ротаметры. Методика поверки
ТУ4213-001-497842895-2016 Ротаметры с местными показаниями стеклянные РМС
Изготовитель
Общество с ограниченной ответственностью «Прибор-М» (ООО «ПМ»)
ИНН5243035526
Адрес: 607232, г. Арзамас, Нижегородской области, ул. Калинина, 64. оф.29
Телефон/факс (831) 262-13-61
Web-сайт:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Нижегородской области».
Адрес:603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.
Телефон (831) 428-78-78, факс (831) 428-57-48
E-mail:
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
