Номер госреестра:
67000-17
Наименование СИ:
Штангенрейсмасы
Обозначение типа:
HOLEX серии 44
Производитель:
Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.03.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65523
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Штангенрейсмасы HOLEX серии 44
Назначение средства измерений
Штангенрейсмасы HOLEX серии 44 (далее, штангенрейсмасы) предназначены для измерений
высоты изделий и проведения разметочных работ.
Описание средства измерений
Штангенрейсмасы изготавливаются следующих исполнений:
- исполнение 1- с отсчетом по нониусу (рисунок 1 и 2);
- исполнение 2- с цифровым отсчетом (рисунок 3).
Исполнение 1 представлено модификациями 443805 и 443700, исполнение 2 -
модификацией 443850. Модификации отличаются диапазонами измерений.
Штангенрейсмас с отсчетом по нониусу (рисунок 1 и 2) состоит из основания, на котором
закреплена штанга с нанесенной миллиметровой шкалой, рамки с нониусом, перемещающейся
вдоль штанги, устройства микрометрической подачи и измерительной ножки.
У штангенрейсмаса модификаций 443805 на рамке имеется лупа для более точного
снятия отсчетов с нониусной шкалы.
Штангенрейсмас с цифровым отсчетом (рисунок 3) состоит из основания, на котором
закреплена штанга, устройства микрометрической подачи, измерительной ножки и рамки с
цифровым отсчетным устройством. На передней панели отсчетного устройства установлены
кнопки, с помощью которых осуществляются следующие функции: включение/выключение
цифрового отсчетного устройства (ON/OFF), переключение единиц измерений: миллимет-
ры/дюймы (ММ/INCH), обнуление результата измерений (ZERO), выбор абсолютных или
относительных измерений (ABS), хранение последнего измеренного значения (HOLD),
контроль допусков (TOL), установка начала измерительного диапазона (ORIGIN), ввод
числовых значений (SET).
Все подвижные элементы штангенрейсмасов снабжены стопорными винтами.
Опломбирование штангенрейсмасов от несанкционированного вмешательства не
предусмотрено.

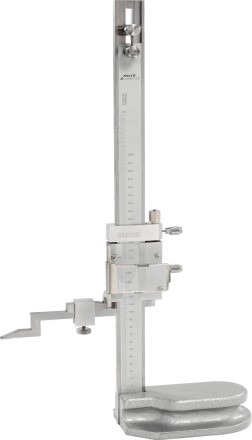

Рисунок 1 - Общий вид штангенрейсмасов
с отсчетом по нониусу (модификация 443805)
Лист № 2
Всего листов 5

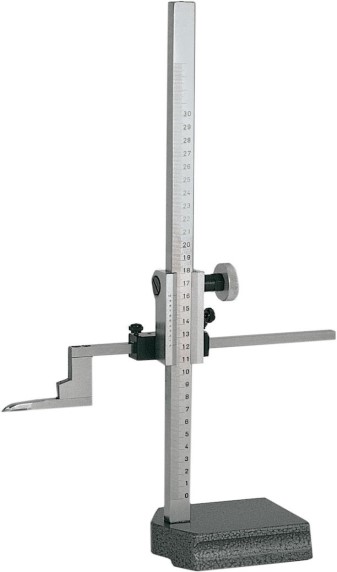

Рисунок 2 - Общий вид штангенрейсмасов
с отсчетом по нониусу (модификация 443700)

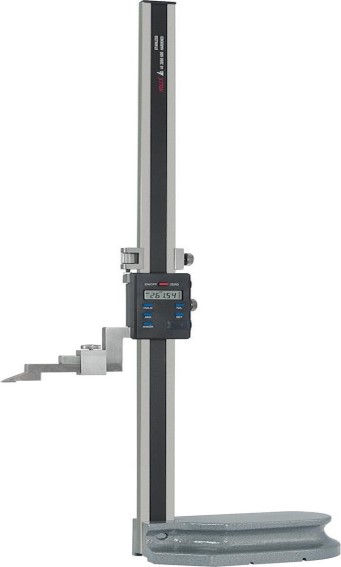

Рисунок 3 - Общий вид штангенрейсмасов
с цифровым отсчетом (модификация 443850)
Лист № 3
Всего листов 5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
443850
-
0,01
ки
Таблица 1 - Метрологические характеристики
НаименованиеМодификация
характеристи-
443805 443700
от 0 доот 0 доот 0
1500 300 до 600
0,020,05
-
±0,2±0,05±0,07
тельной по-
Диапазон из-от 0 до от 0 доот 0 до от 0 доот 0 до
мерений, мм 150300 300500 1000
Отсчет по но-
ниусу, мм
Дискретность
отсчета, мм
Пределы до-
пускаемой аб-
солютной по-±0,06±0,05±0,1±0,15
грешности,
мм
Отклонение от
прямолиней-
ности измери-
не более 0,005
верхности
ножки, мм
Отклонение от
параллельно-
сти измери-
тельной плос-не более 0,012
кости ножки
относительно
основания, мм
Шерохова-
тость измери-
тельных по-
верхностей
разметочнойRа≤0,35
ножки и осно-
вания штан-
генрейсмасов,
мкм
Лист № 4
Всего листов 5
более
Таблица 2 - Основные технические характеристики
Модификация
Наименование443805443700443850
характеристик
от 0 до от 0 до от 0 до от 0 до от 0 до от 0 до от 0 доот 0 до
150 мм 300 мм 300 мм 500 мм 1000 мм 1500 мм 300 мм600 мм
Длина основа-
ния, мм, не бо-135175105130200200135180
лее
Ширина осно-
вания, мм, не901207810012015090120
более
Ма
сс
а, кг, не
2,14,33,04,48,315,04,15,8
Средний срок службы, лет, не менее5
Условия эксплуатации:
- температура окружающего воздуха, °Сот +15 до +25
- изменение температуры воздуха в течение 1 часа работы,
°
С, не более 2
- относительная влажность воздуха, %, не более80
Знак утверждения типа
наносится на наружную поверхность футляра штангенрейсмаса методом наклейки и на титульный
лист паспорта типографским методом.
Комплектность средства измерений
Количество
1 шт.
1 шт.
Таблица 3 - Комплектность средств измерений
Наименование
Штангенрейсмас
Элемент питания (для штангенрейсмасов с цифровым отсчет-
ным устройством)
Футляр
Паспорт
Методика поверки
1 шт.
1 экз.
1 экз.
на партию в один адрес
Поверка
осуществляется по документу МП 67000-17 «Штангенрейсмасы HOLEX серии 44. Методика
поверки», утвержденному ФБУ «Тест-С.-Петербург» 22.12.2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные (набор №1, набор № 17, набор № 22,
набор № 8, набор № 9) 4 разряда по ГОСТ 8.763-2011.
Допускается применение других средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требованию к штангенрейсмасам
HOLEX серии 44
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1·10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы-изготовителя
Изготовитель
Компания «Hoffmann GmbH Qualitätswerkzeuge», Германия
Адрес: Haberlandstrabe 55 D-81241 Munchen-Germany
Тел.: +49-89-8391-0; факс: +49-89-83989
E-mail:
Заявитель
Закрытое акционерное общество «Хоффманн Профессиональный Инструмент»
(ЗАО «Хоффманн Профессиональный Инструмент»)
ИНН 7816017139
Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д.13
Тел: +7(812) 336-27-05, факс +7(812) 336-27-07
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»
(ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.:+7 (812) 244-62-28, 244-12-75, факс:+7(812) 244-10-04
E-mail:
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
