Номер госреестра:
66979-17
Наименование СИ:
Дефектоскопы ультразвуковые
Обозначение типа:
УДС2-РДМ-23
Производитель:
ООО "НПО "РДМ-ВИГОР", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.03.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65500
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые УДС2-РДМ-23
Назначение средства измерений
Дефектоскопы ультразвуковые УДС2-РДМ-23 (далее - дефектоскопы) предназначены
для измерений координат залегания, коэффициента выявляемости и условной протяженности
дефектов в рельсах железнодорожных путей с шириной колеи от 990 до 1550 мм, в сварных
стыках, отдельных сечениях и участках рельсов при выборочном ручном контроле, а также
выявление расположенных по всей длине и сечению рельса, за исключением перьев подошвы,
при сплошном контроле блоками ультразвуковых преобразователей со скоростью движения
до 6 км/ч.
Описание средства измерений
Принцип действия дефектоскопов основан на способности ультразвуковых колебаний
(УЗК) распространяться в контролируемых изделиях и отражаться от внутренних дефектов и
граней изделий. Принятый сигнал усиливается, после чего преобразуется в цифровую форму,
обрабатывается микропроцессором и в графическом и цифровом виде отображается на экране.
Дефектоскоп состоит из следующих основных блоков и узлов: блока электронного,
тележки дефектоскопа, блоков преобразователей, системы следящей, пультов выносных,
координатного устройства.
Общий вид дефектоскопов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

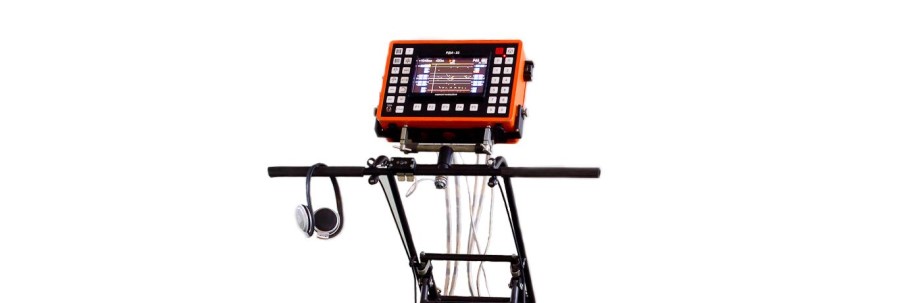

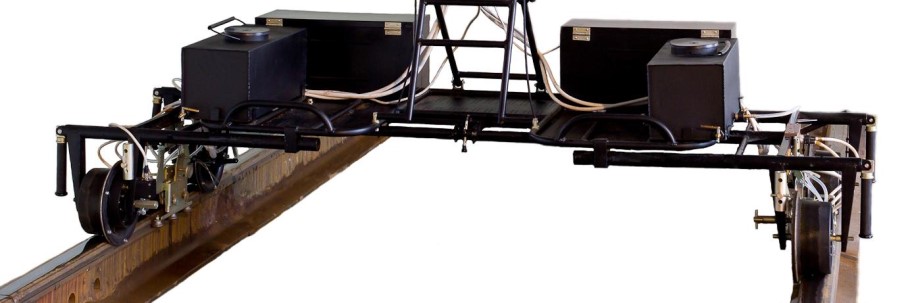

Рисунок 1 - общий вид дефектоскопов
Лист № 2
Всего листов 7
Рисунок 2 - схема пломбировки от несанкционированного доступа
.
Количество независимых информационных каналов, реализуемых при работе с блоками
пьезоэлектрических резонаторов (БП) в режиме сплошного контроля, для каждой из нитей
пути - 14, из них 8 с реализацией в канале раздельной, а 6 - совмещенной схемы излучения и
приема УЗК.
Количество каналов возбуждения и приема УЗК, предусмотренных для работы
с ручными пьезоэлектрическими преобразователями (ПЭП), - 3.
Дефектоскопы ультразвуковые УДС2-РДМ-23 применяются на железнодорожном виде
транспорта.
Программное обеспечение
Программное обеспечение, входящее в состав дефектоскопов, позволяет выполнять
изменение настроек контроля, отображать результаты контроля на экране дефектоскопа,
сохранять результаты контроля, выводить на экран сохраненные результаты контроля, передача
данных на USB Flash.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Управляющая программа
электронного блока
УДС2-РДМ-23
2.3 и выше
-
Метрологические и технические характеристики
Значение параметра
Таблица 2 - Метрологические характеристики
Наименование параметра
Запас чувствительности по каналам эхо-метода:
- с ПЭП П121-2,5-42, П121-2,5-50, П121-2,5-55, не менее, дБ;
- с ПЭП П121-2,5-65, П121-2,5-70, П112-2,5, не менее, дБ.
25
16
место
пломбировки
Лист № 3
Всего листов 7
- расстояние от точки ввода до проекции дефекта на поверхность
для ПЭП с углом ввода 42
°
и 50
°
- расстояние от точки ввода до проекции дефекта на поверхность
для ПЭП с углом ввода 55
°
, 65
°
и 70
°
±
(1+0,02
×
Н),
±
(0,5+0,04
×
Н),
где Н - измеренное
значение глубины
залегания дефекта, мм
Значение параметра
от 4 до 20
с дискретностью 1
2,5
±
0,25
Наименование параметра
Диапазон установки условной чувствительности* по каналам,
работающим ЗТМ с ПЭП П112-2,5 и резонатором РП РС2, дБ
Номинальное значение частоты генератора импульсов
возбуждения (ГИВ) и его отклонение, МГц:
Диапазон измерения толщины изделия и глубины залегания
дефектов при работе с прямыми ПЭП для каналов ручного
контроля, мм
Пределыдопускаемойабсолютной погрешностиизмерений
толщины изделия и глубины залегания дефектов при работе с
прямыми ПЭП для каналов ручного контроля, мм
от 6 до 200
±
(1+0,02
×
Н),
где Н - измеренное
значение толщины
изделия (глубины
залегания дефекта), мм
от 6 до 200
от 6 до 120
от 4 до 200
Диапазонизмерениякоординатдефектовприработес
наклонными ПЭП для каналов ручного контроля, мм:
- для ПЭП с углом ввода 42
°
и 50
°
- для ПЭП с углом ввода 55
°
- для ПЭП с углом ввода 65
°
и 70
°
Пределыдопускаемойабсолютной погрешностиизмерений
координат дефектов при работе с наклонными ПЭП для каналов
ручного контроля, мм:
- глубины залегания для ПЭП с углом ввода 42
°
и 50
°
- глубины залегания для ПЭП с углом ввода 55
°
, 65
°
и 70
°
Диапазон измерения коэффициента выявляемости дефекта эхо-
методом для эхо-сигналов, превышающих пороговый уровень, дБ
Пределыдопускаемойабсолютной погрешностиизмерений
коэффициента выявляемости дефекта эхо-методом, дБ
Диапазон измерения амплитуды эхо-сигнала, дБ
±
(1+0,02
×
L),
±
(0,5+0,04
×
L), где L -
измеренное значение
расстояния от точки
ввода до проекции
дефекта на поверхность,
мм
От -Ку до (70 - (Кп+Ку)),
где Ку - установленная
условная
чувствительность
контроля в канале, дБ
Кп - опорный уровень
чувствительности, дБ
±
(1 + 0,05Кд),
где Кд - измеренное
значение коэффициента
выявляемости дефекта,
дБ
от 0 до (70 - Кп),
где Кп- опорный
уровень
чувствительности, дБ
Лист № 4
Всего листов 7
35/35
28/28
30/30/30/30
40/40/40/40
30/30/30/30
18
15
24
26
Наименование параметраЗначение параметра
Пределыдопускаемойабсолютной погрешности измерений
±
(1 + 0,03ΔN),
амплитуды эхо-сигнала, дБ
где
Δ
N
(
д
Б
) - измер
е
нное
значение амплитуды эхо-
сигнала
Опорный уровень чувствительности, дБ, не более, при работе со
следующими ПЭП и резонаторами (РП):
- РП РС 2 (угол ввода 0
°
, отражатель на глубине 44 мм)
18
- РП 42/42 (угол ввода 42/42
°
, отражатель на глубине 44 мм)
18/18
- РП 70 (угол ввода 70
°
, отражатель на глубине 15 мм)
27
- РП 70/70 (угол ввода 70
°
/70
°
, отражатель на глубине 15 мм)
27/27
- РП 65/65х84 (угол ввода 65
°
/65
°
, отражатель на глубине 44 мм)
- РП 55/55х68 (угол ввода 55
°
/55
°
, отражатель на глубине 44 мм)
- РП 4х70 (угол ввода 70
°
/70
°
/70
°
/70
°
, отражатель на глубине 15 мм)
- РП 4х65 (угол ввода 65
°
/65
°
/65
°
/65
°
, отражатель на глубине 44 мм)
- РП 4х58 (угол ввода 58
°
/58
°
/58
°
/58
°
, отражатель на глубине 44 мм)
- П112-2,5-РДМ-Р (угол ввода 0
°
, отражатель на глубине 44 мм)
- П121-2,5-42-РДМ-Р (угол ввода 42
°
, отражатель на глубине 44 мм)
- П121-2,5-50-РДМ-Р (угол ввода 50
°
, отражатель на глубине 44 мм)
- П121-2,5-55-РДМ-Р (угол ввода 55
°
, отражатель на глубине 44 мм)32
- П121-2,5-65-РДМ-Р (угол ввода 65
°
, отражатель на глубине 44 мм)
38
- П121-2,5-70-РДМ-Р (угол ввода 70
°
, отражатель на глубине 44 мм) 35
- П122-2,5-70-РДМ-Р (угол ввода 70
°
, отражатель на глубине 44 мм)
26/35
- П122-2,5-55/70-П(Л) (угол ввода 55
°
/70
°
, отражатель на глубине
44 мм)
32/32
- П122-2,5-65/65-П(Л) (угол ввода 65
°
, отражатель на глубине 44 мм)
* - для донного сигнала, полученного в мере №2 при времени распространения УЗК 66 мкс от
начала зондирующего импульса
Параметры электрического питания от аккумулятора:
- напряжение постоянного тока, В
- потребляемый ток в многоканальном режиме, А, не более
220±10%
от 10,4 до 13,8
1,5
Значение параметра
10
100±10
Таблица 3 - Основные технические характеристики
Наименование параметра
Минимальная условная протяженность дефекта (условный размер
по длине рельса), выявляемого в рельсе, при скорости перемещения
дефектоскопа 3,6 км/ч, мм
Частота информационного канала, кГц
Параметры электрического питания от внешнего источника:
- напряжение переменного тока, В
10,2
10
Напряжение, при котором происходит автоматическое выключение
дефектоскопа, В
Времянепрерывнойработыдефектоскопаотполностью
заряженной аккумуляторной батареи при температуре (25
±
15)
°
С, ч,
не менее
Средний расход технологической жидкости для акустического
контакта
5
Лист № 5
Всего листов 7
1820
1000
800
15000
6
8
Значение параметра
50
0,1
0,25
1320
760
480
IP54
от 10 до 55
Наименование параметра
Масса, кг, не более:
- дефектоскопа в рабочем состоянии без запаса технологической
жидкости;
- ручного ПЭП типа П121
- ручного ПЭП типов П122 и П112
Габаритные размеры, мм, не более:
в рабочем состоянии
- длина
- ширина
- высота
в сложенном виде
- длина
- ширина
- высота
Степень защиты от попадания внутрь электронного блока
дефектоскопа твердых тел (пыли) и воды по ГОСТ 14254-96
Устойчивость к механическим воздействиям синусоидальных
вибраций с частотой, Гц
Показатели надежности:
-
средняя наработка на отказ с учетом технического обслуживания
и ЗИП, ч, не менее;
- среднее время восстановления работоспособного состояния
дефектоскопа, ч, не более;
- средний срок службы дефектоскопа, лет
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность воздуха при температуре +35°С, %
от -40 до +50
от 0 до 98
Знак утверждения типа
наносится на заднюю панель электронного блока детектора методом наклеивания этикетки и на
титульный лист руководства по эксплуатации в левом верхнем углу методом печати.
Комплектность средства измерений
Количество
1 шт.
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Блок электронный дефектоскопа -
ультразвукового
Датчик пути-
Комплект блоков преобразователейБП1-Л, БП2-Л, БП3-Л, БП1-П, БП2-П, БП3-П
Тележка -
Батарея аккумуляторная-Пульт
выносной №1 «СТЫК» Пульт
выносной №2 «КАДР»
Комплект соединительных кабелей-
Комплект контрольных кабелей
БП3, №1, №2
1 шт.
2 компл.
1 шт.
1 шт.
1 шт.
1 шт.*
1 шт.
1 компл.*
Лист № 6
Всего листов 7
Количество
1 компл.*
1 шт.*
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
НаименованиеОбозначение
Комплект ПЭПП112-2,5-12-РДМ-Р, П121-2,5-42-РДМ-Р,
П121-2,5-50-РДМ-Р, П121-2,5-55-РДМ-Р,
П121-2,5-65-РДМ-Р, П121-2,5-70-РДМ-Р,
П122-2,5-70-РДМ, П122-2,5-55/70-П,
П122-2,5-55/70- Л, П122-2,5-65/65-П,
П122-2,5-65/65-Л, ПЭП П122-0,1-РДМ
Держатель для ПЭП
Настроечный образецСО-3Р по ГОСТ Р 55724-2013
Телефон -
Тубус-
Координатное устройство-Зарядное
устройство типа Mascot 9640 Шланг
резиновый 2 м-
Устройство хранения информации USB Flash Drive
Паспорт 23.00.00.00.00 ПС
Руководство по эксплуатацииРДМ-23.00.00.00.00 РЭ
Методика поверки МП 053.Д4-16
Инструкция по считыванию и -
расшифровке на ПК результатов
ультразвукового контроля в пути
рельсов дефектоскопом
УДС2-РДМ-23
Инструкция по просмотру и-
расшифровке дефектограмм
сплошного контроля с использова-
нием экрана матричного ндикатора
дефектоскопа УДС2-РДМ-23
* - поставляется по требованию заказчика
Поверка
осуществляется по документу МП 053.Д4-16 «ГСИ. Дефектоскопы ультразвуковые УДС2-РДМ-23.
Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13.12.2016 г.
Основные средства поверки:
- Осциллограф универсальный С1-65 (Рег. №3371-72)
- Тестер ультразвуковой МХ02-УЗТ-1 (Рег. №44427-10)
- Комплект мер ультразвуковых ККО-3 (Рег. № 63388-16)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
ультразвуковым УДС2-РДМ-23
ТУ 26.51.66.121-023-03327411-2016«Дефектоскоп ультразвуковой УДС2-РДМ-23.
Технические условия»
Лист № 7
Всего листов 7
Изготовитель
Общество с ограниченной ответственностью Научно-производственное объединение
«РДМ-ВИГОР» (ООО НПО «РДМ-ВИГОР»)
ИНН 9721005114
109472, Российская федерация, г. Москва, Волгоградский пр-т, д. 197, пом. 3
Телефон/факс +7(499) 262-85-35
E-mail:
,
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел. +7(495) 437-33-56; факс 437-31-47
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 28193-04 | Преобразователи расхода газа ультразвуковые с электронными модулями | SeniorSonic (преобразователи), Mark III или Mark II DFI (модули) | Фирма "Emerson Process Management / Daniel Measurement and Control Inc.", США, Великобритания | 3 года | Перейти |
| 33943-07 | Расходомеры ультразвуковые | Katflow | Фирма "Katronic Technologies Ltd.", Великобритания | 4 года - для расходомеров с погрешностью ±2 % и ±2/V %, где (V- скорость потока измеряемой среды, м/с); 1 год - для остальных. | Перейти |
| 25867-03 | Дефектоскопы вихретоковые | ВД-30НК-IVЕ | ООО "Промприбор", Украина, г.Киев | 1 год | Перейти |
| 18711-99 | Дефектоскопы | УДС2-6 (4.2) | АО "Интроскоп", Молдова, г.Кишинев | 1 год | Перейти |
| 16179-02 | Расходомеры-счетчики ультразвуковые | УРСВ-010М \"Взлет РС | ЗАО "Взлет", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
