Комплексы измерительные микропроцессорные быстродействующие тензометрические Динамика-3, ГРСИ 66973-17
Номер госреестра:
66973-17
Наименование СИ:
Комплексы измерительные микропроцессорные быстродействующие тензометрические
Обозначение типа:
Динамика-3
Производитель:
ФГУП "Сибирский НИИ авиации им.С.А.Чаплыгина" (СибНИА), г.Новосибирск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.03.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65494
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные микропроцессорные быстродействующие тензометрические
«Динамика-3»
Назначение средства измерений
Комплексы измерительные микропроцессорные быстродействующие тензометрические
«Динамика-3» (далее - Комплексы) предназначены для измерения сигналов с тензодатчиков и
термопреобразователей сопротивления, датчиков с выходным сигналом по току и по
напряжению,устанавливаемыхнаобъектахконтроля,подвергаемыхдинамическим,
прочностным и теплопрочностным испытаниям, последующей обработки и регистрации
измерительной информации средствами вычислительной техники, при определении полей
распределения деформаций и температур при быстро изменяющихся реальных нагрузках в
различных отраслях промышленности.
Описание средства измерений
Принцип действия Комплекса основан на системной организации совместной
автоматизированной работы средств измерений, сбора, обработки, передачи и представления
измерительной информации параметров электрических цепей.
Комплекс обеспечивает сбор и измерение сигналов (приращений электрического
сопротивления, напряжения и силы тока), с подключенных к нему тензомертических датчиков
установленных на объектах контроля, подвергаемых прочностным и теплопрочностным
испытаниям. Обработка и регистрация измерительной информации обеспечивается средствами
программного обеспечения Комплекса.
Комплекс используется для работы с тензомертическими датчиками следующих типов:
- датчики с выходом по сопротивлению (тензорезисторы и термопреобразователи
сопротивления, измерение по схемам «одиночный тензорезистор» и «мост»);
- датчики с выходом по напряжению (в том числе термоэлектрические преобразователи,
измерение по схемам «датчик напряжения» и «термистор»);
- датчики с выходом по току (измерение по схеме «датчик тока»).
ВсоставКомплексавходят:измерительныйблок,состоящийизнабора
восьмиканальных измерительных плат, и программное обеспечение.
Каждая измерительная плата является функционально законченным измерительным
устройством, состоящим из цифрового блока управления, общего аналогового блока
измерительной платы и аналоговых блоков измерительных каналов.
Общий вид Комплекса представлен на рисунке 1.

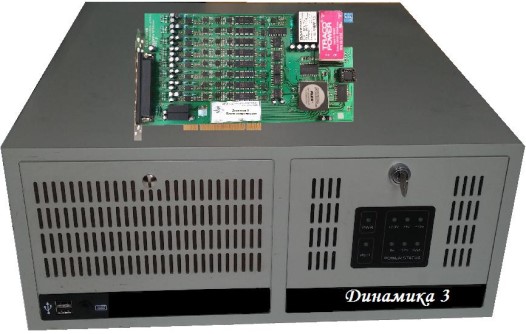

Рисунок 1 - Общий вид измерительного блока Комплекса «Динамика-3»
Лист № 2
Всего листов 4
Программное обеспечение
Уровень защиты программного обеспечения по Р 50.2.077-2014 - средний.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора
Значение
ftsystem.exe
1.0
F6707BD1
CRC32
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
НаименованиехарактеристикиЗначение
Измерение электрического сопротивления тензодатчиков и термопреобразователей
сопротивления (по схемам «одиночный тензорезистор» и «мост»)
Диапазон номинальных сопротивлений применяемых датчиков, Омот 10 до 1000
Минимальный диапазон измерений изменения сопротивления, Ом
±
3
Максимальный диапазон измерений изменения сопротивления, Ом
±
12
Пределы основной допускаемой приведенной погрешности измерений изме-
нения сопротивления (за нормирующее значение принимается текущий диа-
±
0,1
позон измерений изменения сопротивления), %
Измерение электрического напряжения на выходе датчиков
(в том числе термоэлектрических преобразователей (термопар))
Минимальный диапазон измерения изменения напряжения, мВ
±
25
Максимальный диапазон измерения изменения напряжения, В
±
8
Пределы основной допускаемой приведенной погрешности измерения изме-
нения напряжения (за нормирующее значение принимается текущий диапозон
±
0,1
измерений изменения напряжения), %
Измерение силы электрического тока на выходе датчиков
Диапазон измерения, мАот 1 до 20
Пределы основной допускаемой приведенной погрешности измерений силы
электрического тока (за нормирующее значение принимается диапозон изме-
±
0,1
рения силы электрического тока), %
- напряжением, В
от +10 до + 35
80
Значение
210
483
300
8
Таблица 3 - Основные технические характеристики
Наименованиехарактеристики
Габаритные размеры измерительного блока, мм, не более
- высота
- ширина
- длина
Масса измерительного блока, кг, не более
Электропитание от трехпроводной однофазной сети переменного тока:
+
22
220
-
33
50±1
60
- частотой, Гц
Мощность, потребляемая измерительным блоком, В·А, не более
Условия эксплуатации по гр. УХЛ ГОСТ 15150, со следующими уточнениями:
- диапазон температуры,
°
С
- верхнее значение относительной влажности при +25
°
С
без конденсации влаги, %
- атмосферное давление, кПа
от +85 до 105
Лист № 3
Всего листов 4
Наименованиехарактеристики
Время непрерывной работы, ч, не менее
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Значение
24
8500
6
Знак утверждения типа
наносят на переднюю панель измерительного блока методом шелкографии, на титульные листы
эксплуатационных документов типографским способом.
Комплектность средства измерений
Таблица 4
НаименованиеОбозначениеКол-во
Измерительный блок А02.411709.016ИБ 1
Измерительная плата А02.411709.016ИП 1 - 8
1)
Кабель соединительный «Измерительнаяплата - датчик» STPCAT 5 FR/PVC2P2YAWG 8 - 64
2)
ПЭВМ 1
3)
Комплект программного обеспечения
Методика поверки
Руководство по эксплуатации
Паспорт
А02.411709.016-05ПО1
А02.411709.016МП1
А02.411709.016РЭ1
А02.411709.016ПС1
Примечания:
1) Количество определяется договором поставки по согласованию с заказчиком;
2) Двойная витая экранированная пара длиной не более 10 м; количество определяется
договором поставки по согласованию с заказчиком;
3) Минимальные требования: ЦПУ - Intel Core i3 / ОЗУ - 2Gb / НЖМД - 500GB.
Поверка
осуществляется по документуА02.411709.016МП «Комплексы измерительные микропроцессорные
быстродействующие тензометрические «Динамика-3». Методика поверки», утвержденному
ФГУП «СНИИМ» 25 апреля 2016 г.
Основные средства поверки:
-
магазин сопротивления Р4831 (Регистрационный № 6332-77), диапазон сопротивлений
от 0,021 до 111111,10 Ом, КТ 0,02/2·10
-6
;
-
источник питания постоянного тока GPS-73030D (Регистрационный № 55898-13),
диапазон выходного напряжения постоянного тока 0 - 30 В, ПГ ≤ (0,01% + 3 мВ), диапазон
выходного постоянного тока от 0 до 3 А, ПГ ≤ (0,2 % + 3 мА).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным микропроцессорным быстродействующим тензометрическим «Динамика-3»
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Лист № 4
Всего листов 4
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне от 1·10
-16
до 30 А
А02.411709.016ТУ Комплексы измерительные микропроцессорные быстродействующие
тензометрические «Динамика-3» Технические условия
Изготовитель
Федеральноегосударственноеунитарноепредприятие«Сибирскийнаучно-
исследовательский институтавиации имени С. А. Чаплыгина» (ФГУП «СибНИА
им. С.А. Чаплыгина»)
Адрес: Россия, 630051, Новосибирск, ул. Ползунова, 21
Тел/факс: (383) 279-24-57, 2787-031
E-mail:
ИНН: 5401101598
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный
ордена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ФГУП «СНИИМ»)
Адрес: Россия, 630004, г. Новосибирск, пр. Димитрова, 4
Тел. (383)210-08-14, факс (383) 210-13-60
E-mail:
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
