Термопреобразователи сопротивления платиновые SFBT50-B, ГРСИ 66966-17
Номер госреестра:
66966-17
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
SFBT50-B
Производитель:
Фирма "KIMO Instruments", Франция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65487
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые SFBT50-B
Назначение средства измерений
ТермопреобпразователисопротивленияплатиновыеSFBT50-B(далее-ТСП)
предназначены для измерения температуры жидкостей и газов.
Описание средства измерений
ПринципдействияТСПоснованнаизвестнойзависимостиэлектрического
сопротивления платинового чувствительного элемента (ЧЭ) от температуры измеряемой среды.
ТСП состоит из ЧЭ и внутренних соединительных проводов, помещенных в
герметичный защитный корпус, состоящий из гильзы (нержавеющая сталь) и тефлонового
кабеля.
ТСП выпускается в следующих модификациях:
SFBT50-B-X-T-X-X-X-X
ЧЭ Pt100
Класса точности B
(3) - трехпроводная схема
(4) - четырехпроводная схема
тефлоновый кабель (T)
длинная кабеля, м (1, 2, 3, 4)
диаметр датчика, мм (4, 6)
длинна датчика, мм (50, 100, 150, 200)
наличие изогнутой пружины (R)
Доступ к ЧЭ не возможен без разрушения защитной гильзы.
Общий вид ТСП представлен на рисунке 1.
КонструкцияТСПисключаетвозможностьнесанкционированногодоступак
внутренним элементам.

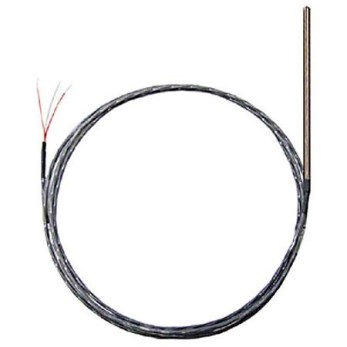

Рисунок 1 - Общий вид ТСП SFBT50-B
Пломбирование ТСП не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Pt100
Значение
0,00385
100
от -80 до +50
B
±(0,3+0,005|t|*)
80
30
1,0
Таблица 1 - Метрологические характеристики
Наименование характеристики
Условное обозначение номинальной статической
характеристики (НСХ) по ГОСТ 6651-2009/МЭК 60571
Температурный коэффициент ТСП,
a
°С
-1
Номинальное значение сопротивление ТСП при 0 °С, Ом
Диапазон измерений, °С
Класс допуска по ГОСТ 6651-2009/МЭК 60571
Допуск по ГОСТ 6651-2009/МЭК 60571
Минимальная глубина погружения, %
Время термической реакции, с, не более
Максимальный измерительный ток, мА
______________
* - t - значение измеряемой температуры, °С
100
Значение
от -20 до +80
Таблица 2 - Основные технические характеристики
Наименование характеристики
Рабочая температура окружающей среды, °С
Электрическое сопротивление изоляции ТСП при
температуре от 15 до 25 °С и относительной влажности
воздуха от 30 до 80 %, МОм, не менее
Габаритные размеры, мм:
- диаметр ЧЭ:
- длинна ЧЭ:
- длинна кабеля, не более:
Средний срок службы, лет
4 или 6
от 50 до 200
4000
10
Знак утверждения типа
наносится на титульный лист паспорта
Комплектность средства измерений
1 шт.
Количество
Обозначение
SFBT50-B-X-T-X-X-X-X
Таблица 3 - Комплектность ТСП
Наименование
Термопреобразователь сопротивления
платиновый
Паспорт
1 шт.
Поверка
осуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из
платины, меди и никеля. Методика поверки.
Основные средства поверки:
- термостат переливной прецизионный ТПП-1.1, регистрационный номер в Федеральном
информационном фонде (далее - рег. №) 33744-07;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009, термометр сопротивления
платиновый вибропрочный ТСПВ-1, рег. №50256-12;
Лист № 3
Всего листов 3
- измеритель температуры многоканальный прецизионный МИТ 8-10М, рег. № 19736-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых ТСП с требуемой точностью.
Знак поверки наносится в паспорт и/или в бланк свидетельства о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к термопреобразователям
сопротивления платиновым SFBT50-B
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Методика поверки
Изготовитель
Фирма «KIMO Instruments», Франция
Адрес: Zone Industrielle - BP16 - 24700 MONTPON
Web-сайт:
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон/факс: +7 (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
