Преобразователи давления измерительные IS-3, ГРСИ 66965-17
Номер госреестра:
66965-17
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
IS-3
Производитель:
Фирма "WIKA Alexander Wiegand SE & Co. KG", Германия
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65486
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные IS-3
Назначение средства измерений
Преобразователи давления измерительные IS-3 (далее - преобразователи) предназначены
для измерения и непрерывного преобразования давления газообразных или жидких сред в
унифицированный электрический выходной сигнал постоянного тока.
Описание средства измерений
Принцип действия преобразователей основан на упругой деформации чувствительного
элемента (мембраны). Измеряемое давление вызывает прогиб мембраны преобразователя, что
приводиткизменениюэлектрическогосопротивленияпервичногопреобразователя,
находящегося в контакте с мембраной. Электронный модуль усиливает и преобразует изменение
сопротивления первичного преобразователя в унифицированный аналоговый выходной сигнал.
Данный сигнал может быть обработан вторичной аппаратурой.
Преобразователи состоят из чувствительного элемента и электронного модуля,
помещенных в корпус. Корпус снабжается резьбовым штуцером для присоединения к процессу
и разъемом электрического подключения различных исполнений. Как вариант, вместо
электрического разъема преобразователи могут иметь кабель, выходящий непосредственно из
корпуса.
В зависимости от вида резьбового штуцера, корпуса, электрического разъема и других
параметров, в т.ч. и метрологических характеристик, преобразователи могут иметь различные
конструктивные исполнения. Обозначение исполнения преобразователя приведено в виде
буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в
технической документации на преобразователи:
IS-3-A-BCDE-FGH-IJKLMNO-PQRSTUV-WXYZ, где:
«IS-3» - обозначение модели;
«A» - тип технологического присоединения;
«BC» - область применения во взрывоопасной зоне;
«D» - разрешения и сертификаты;
«E» - тип взрывозащиты;
«F» - дополнительная сертификация;
«G» - сертификация по SIL;
«H» - специальные требования;
«I» - единица измерений;
«JK» - интервал измерений, МПа, кПа, бар, мбар, кгс/см
2
, м вод. ст., мм вод. ст.;
«LM» - резьба штуцера;
«N» - материал уплотнительного элемента;
«О» - дополнительная очистка;
«P» - погрешность;
«Q» - регулировка нуля/верхнего предела;
«RS» - вид корпуса и электрического разъема;
«T» - материал кабеля;
«UV» - длина кабеля;
«W» - параметры рабочей среды;
«Х» - выходной сигнал;
«Y» - наличие калибровочного сертификата завода-изготовителя или сертификата
заводских испытаний;
«Z» - дополнительная информация к заказу.
Лист № 2
Всего листов 5
Все части, контактирующие со средой, давление которой измеряется, а также корпус,
изготавливаются из нержавеющей стали. Для измерения давления высокотемпературных сред
преобразователи дополнительно оснащаются промежуточными охладительными элементами.
Защита электроники преобразователей от несанкционированного доступа в процессе
эксплуатации осуществляется следующим образом. Электронные компоненты преобразователя
расположены под платой, на которой находятся элементы подстройки нулевой точки и
верхнего значения выходного сигнала. Получить доступ к электронике можно, только
демонтировав данную плату, что приведет к поломке преобразователя. Внутреннее
пространство корпуса залито компаундом, что дополнительно усложняет несанкционированное
проникновение внутрь преобразователя. Корпуса преобразователей, имеющих кабель для
электрических подключений, выполнены в неразборном исполнении, таким образом, доступ к
электронным компонентам полностью исключается.
Общий вид преобразователей представлен на рисунке 1.

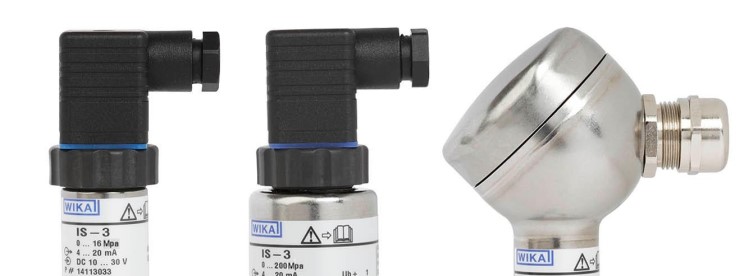

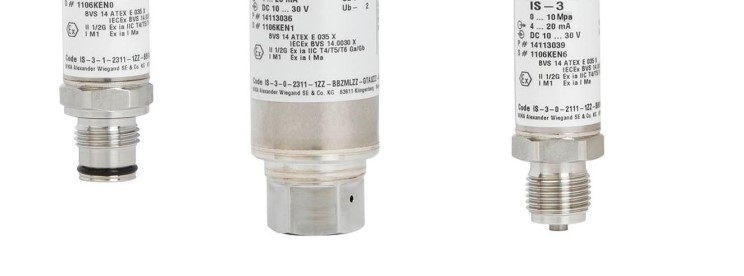

Рисунок 1 - Общий вид преобразователей давления измерительных IS-3
Пломбирование преобразователей не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
представлены в таблице 1.
Значение характеристики
Таблица 1
Наименование характеристики
Диапазоны измерений, МПа
(1)
:
- абсолютного давления
- положительного избыточного давления
- отрицательного избыточного давления
- отрицательного и положительного избыточного давления
от 0 до 2,5
от 0 до 250
от -0,1 до 0
от -0,1 до +2,4
Лист № 3
Всего листов 5
Наименование характеристикиЗначение характеристики
Минимальный интервал измерений, МПа:
- абсолютного давления0,025
- положительного избыточного давления 0,01
- отрицательного давления 0,01
- отрицательного и положительного избыточного давления 0,02
Пределы допускаемой основной приведенной погрешности
(в диапазоне температур окружающей среды от +21 до +25 °С),±0,5;
% диапазона измерений ±0,25
(2)
Пределы допускаемой дополнительной приведенной
(от диапазона измерений) погрешности, вызванной
отклонением температуры от нормальных условий
от +21 до +25 °С), %/10 °С±0,2; ±0,4
(3)
Выходной сигнал, мАот 4 до 20
Напряжение питания постоянного тока, В от 10 до 30
Масса, кг, не более 0,45
Габаритные размеры, мм, не более
- высота201
- ширина 90
- диаметр 40
Условия эксплуатации:
- температура окружающей среды,
o
С
(4)
минимальный диапазон от -15 до +70
максимальный диапазон от -20 до +80
- относительная влажность, %, не более98
- атмосферное давление, кПаот 75 до 110
Срок службы, лет, не менее12
Маркировка взрывозащиты 0ExiaIICT4/T5/T6 X;
0ExiaIIAT4/T5/T6 X;
1ExiaIICT4/T5/T6 X;
РОExiaI X;
Ex iaD 20 Т135°С Х;
Ex iaD 21 T135°C X
Примечания:
(1)
А также кПа и другие единицы измерения давления, допущенные к применению в РФ (бар,
мбар, кгс/см
2
, м вод. ст., мм вод. ст.)
(2)
Только для интервалов измерений от 0,025 до 100 МПа включ.
(3)
Только для интервалов измерений от 0,01 до 0,025 МПа включ.
Знак утверждения типа
наносится на корпус или этикетку преобразователя методом печати или наклейки и на
титульный лист паспорта типографским способом.
Комплектность средства измерений
Комплект поставки представлен в таблице 2.
Таблица 2
Наименование
Преобразователь давления измерительный
Паспорт
Количество
1 шт. (исполнение - в соответствии с заказом)
1 экз.
Лист № 4
Всего листов 5
Поверка
осуществляется по документу МИ 1997-89 «Преобразователи давления измерительные.
Методика поверки».
Основные средства поверки:
Рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 - манометры грузопоршневые
МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14);
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой
МВП-2,5 (Регистрационный № 1652-99);
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления
МПАК-15 (Регистрационный № 24971-03);
Мультиметр цифровой 34401A (Регистрационный № 54848-13);
Задатчик давления Воздух-4000 (Регистрационный № 12143-04);
Барометр рабочий специальный БРС-1С (Регистрационный № 28532-05);
Вольтметр универсальный цифровой GDM-78261 (Регистрационный № 52669-13);
МераэлектрическогосопротивленияпостоянноготокамногозначнаяР3026-1
(Регистрационный № 56523-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к преобразователям
давления измерительным IS-3
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения
электрические непрерывные входные и выходные.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1 - 1·10
6
Па.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «WIKAAlexander Wiegand SE & Co. KG», Германия
Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg - Germany
Телефон: +49 9372 132-0, факс: +49 9372 132-406
Заявитель
Акционерное общество «ВИКА МЕРА» (АО «ВИКА МЕРА»)
ИНН 7729346754
Адрес: 127015, г. Москва, улица Вятская, дом 27, строение 17
Телефон: (495) 648-01-80, факс: (495) 648-01-81/82
Web-сайт:
E-mail:
Лист № 5
Всего листов 5
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
