Манометры, вакуумметры и мановакуумметры мембранные показывающие коррозионностойкие ДМ 8009-Кс, ДВ 8009-Кс, ДА 8009-Кс, ГРСИ 66960-17
Номер госреестра:
66960-17
Наименование СИ:
Манометры, вакуумметры и мановакуумметры мембранные показывающие коррозионностойкие
Обозначение типа:
ДМ 8009-Кс, ДВ 8009-Кс, ДА 8009-Кс
Производитель:
ЗАО "Сектор-М", г.Томск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65481
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, вакуумметры и мановакуумметры мембранные показывающие
коррозионностойкие ДМ 8009-Кс, ДВ 8009-Кс, ДА 8009-Кс
Назначение средства измерений
Манометры,вакуумметрыимановакуумметрымембранныепоказывающие
коррозионностойкие ДМ 8009-Кс, ДВ 8009-Кс, ДА 8009-Кс (далее по тексту - манометры)
предназначены для измерения избыточного и вакуумметрического давления агрессивных
некристаллизующихся жидких и газообразных сред, максимальная скорость коррозии в
которых не превышает: для фторопласта 3, фторопласта 4 - 0,005 мм/год; для стали
10Х17Н13М2Т, 08Х22Н6Т и 12Х18Н9Т - 0,1 мм/год, а также для измерения избыточного и
вакуумметрического давления агрессивных, горючих и кристаллизующихся сред и сред,
выделяющих осадки или несущих взвешенные твёрдые частицы
Описание средства измерений
Принцип действия манометров основан на перемещении жёсткого центра мембраны
под воздействием измеряемого давления. Под воздействием измеряемого давления мембрана,
жёстко связанная с тягой, перемещается и через передаточный механизм приводит во
вращательное движение указательную стрелку манометра.
Манометры изготавливаются в стальном корпусе диаметром 160 мм с радиальным
расположением камеры давления, в которой установлен чувствительный элемент-мембрана.
Манометры имеют 4 исполнения:
-
манометры исполнения I имеют присоединительный штуцер на нижнем фланце
камеры давления;
-
манометры исполнения II имеют фланцевое присоединение;
-
манометры исполнений III и IV выпускаются в комплекте с разделителями, которые
соединяются с манометрами непосредственно через соединительный трубопровод. Соединение
разделителей с манометрами исполнения I (или другими манометрами) может осуществляться
непосредственно или через соединительный трубопровод.
Фотографии общего вида манометров приведены на рисунке 1.

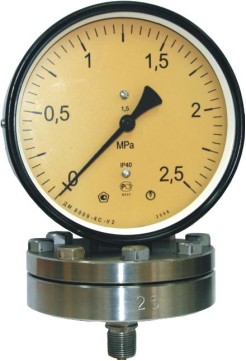

Рисунок 1 - Фотографии общего вида манометров
Лист № 2
Всего листов 5
Схема обозначения мест для нанесения оттисков клейм приведена на рисунке 2.
Рисунок 2 - Схема обозначения мест для нанесения оттисков клейм
Схема обозначения места пломбировки от несанкционированного доступа приведена на
рисунке 3.
Рисунок 3 - Схема обозначения места пломбировки от несанкционированного доступа
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
приведены в таблицах 1 и 2.
Лист № 3
Всего листов 5
Таблица 1 - Метрологические и технические характеристики манометров
Наименование характеристикиЗначение
Диапазоны показаний манометров
Представлены в
таблице 2
1,5
от 0 до 100
Классы точности по ГОСТ 2405-88
2,5
Диапазон измерений избыточного давления, % от диапазона показаний от 0 до 75
Диапазон измерений вакуумметрического давления, % от диапазона
показаний
Пределы допускаемой основной приведенной (к диапазону измерений)
погрешности измерений избыточного и вакуумметрического давлений, %:
-
для класса точности 1,5±1,5
-
для класса точности 2,5
±2,5
Вариация показаний, %:
-
для класса точности 1,51,5
-
для класса точности 2,5
2,5
Температурный коэффициент в диапазоне температур от -50 до +60, %/°C:
-
для класса точности 1,50,06
-
для класса точности 2,5
0,1
Степень защиты от проникновения пыли и воды по ГОСТ 14254-96
IP 40
IP 54
С4
Группа исполнения по устойчивости к воздействию температуры и
влажности окружающего воздуха по ГОСТ Р 52931-2008
Климатическое исполнение по ГОСТ 15150-69 в диапазоне температур от У2
-50 до +60 Т2
160 × (от 130 до
Габаритные размеры (диаметр корпуса×диаметр фланца×высота), мм195) × (от 213 до
250)
Масса манометров, кгот 4,75 до 8,7
Средняя наработка на отказ, ч 100 000
Средний срок службы, лет 8
Примечание-Взависимостиотисполненияманометрысоответствуют
характеристикам, представленным в таблице 1
ДА 8009-Кс
от -1 до 24
от (от -1 до 0) до (от 0,6 до 24)
Таблица 2 - Диапазоны показаний манометров
ОбозначениеДиапазоны показаний, МПа
ДМ 8009-Кс
от (от 0 до 0,1) до (от 0 до 4,0)
Диапазоны показаний, кгс/см
2
от (от 0 до 1) до (от 0 до 40)
ДВ 8009-Кс
от -0,1 до 0
от -1 до 0
от -0,1 до 2,4
от (от -0,1 до 0) до (от 0,06 до
2,4)
Знак утверждения типа
наносится на циферблат методом цифровой или офсетной печати, а на эксплуатационную
документацию - типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Таблица 3 - Комплектность манометров
НаименованиеОбозначение
Манометр -
Разделитель -
Количество
1 шт.
1 шт.
1 экз.
ПаспортПЛКЕ0.283.354 ПС
ПЛКЕ0.283.355.ПС
РуководствопоПЛКЕ0.282.354 РЭ
эксплуатации
2 экз.
1 экз.
Примечание
-
поставляется по требованию
заказчика
для общепромышленного
применения
для экспорта
допускается прилагать один
экземпляр на каждые десять
манометров, отправляемых в один
trial, если иное количество не
оговорено при заказе
Поверка
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры и мановакуумметры,
напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
1. Манометр грузопоршневой МП-6 (регистрационный номер в Федеральном
информационном фонде 47335-11).
2. Манометр грузопоршневой МП-60 (регистрационный номер в Федеральном
информационном фонде 31703-06).
3. МанометрабсолютногодавленияМПАК-15(регистрационныйномерв
Федеральном информационном фонде 24971-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус манометра согласно рисунку 2 и (или) в
свидетельство о поверке, и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к манометрам,
вакуумметрам и мановакуумметрам мембранным показывающим коррозионностойким
ДМ 8009-Кс, ДВ 8009-Кс, ДА 8009-Кс
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и
тягонапоромеры. Общие технические условия
МИ 2124-90 Манометры, вакуумметры и мановакуумметры, напоромеры, тягомеры и
тягонапоромеры показывающие и самопишущие. Методика поверки
ТУ 4212-002-42368375-01 Манометры, вакуумметры и мановакуумметры мембранные
показывающие коррозионностойкие ДМ 8009-Кс, ДВ 8009-Кс, ДА 8009-Кс. Технические
условия
Изготовитель
Закрытое акционерное общество «Сектор-М» (ЗАО «Сектор-М»)
ИНН 7021023795
Юридический адрес: 634061, г. Томск, пр. Комсомольский, 62
Телефон: (3822) 41-77-74; факс (3822) 41-77-74
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок
в области метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное,
Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
