Термопреобразователи сопротивления SIND-RU, ГРСИ 66944-17
Номер госреестра:
66944-17
Наименование СИ:
Термопреобразователи сопротивления
Обозначение типа:
SIND-RU
Производитель:
ООО "ПК "ТЕСЕЙ", г.Обнинск
Межповерочный интервал:
5 лет - для I группы условий эксплуатации; 2 года - для II группы условий эксплуатации
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.03.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65465
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления SIND-RU
Назначение средства измерений
ТермопреобразователисопротивленияSIND-RU(далеепотексту-
термопреобразователи или ТС) предназначены для измерений температуры поверхности
твердых тел, а также жидких и газообразных сред, не агрессивных к материалу защитного
корпуса.
Описание средства измерений
Принцип работы термопреобразователей сопротивления SIND-RU основан на изменении
электрического сопротивления термочувствительного элемента от температуры.
Термопреобразователи состоят из одного или нескольких конструктивно связанных
первичных преобразователей температуры, защитного корпуса без монтажных элементов и
устройств для подключения в виде клеммной головки или кабеля.
Чувствительный элемент (ЧЭ) первичного преобразователя выполнен из металлической
проволоки бифилярной намотки или пленки, нанесенной на диэлектрическую подложку в виде
меандра. ЧЭ имеет выводы для крепления соединительных проводов и известную зависимость
электрического сопротивления от температуры. Для защиты от механических воздействий ЧЭ
помещен в защитный корпус. ТС имеют номинальную статическую характеристику (НСХ)
«Pt100» по ГОСТ 6651-2009.
Термопреобразователи сопротивления SIND-RU изготавливаются в двух модификациях
SIND-RU-16-X/Pt100-EXE-LиSIND-RU-16-X/Pt100-EXE-SENSOR-L,различающихся
конструктивными особенностями.
Расшифровка буквенно-цифровых обозначений исполнений ТС приведена в таблицах 1
и 2.
SIND
Термопреобразователь сопротивления
платиновый
EXE
Код исполнения взрывозащиты
L
Таблица 1
Код
поля
Описание поляРасшифровка
Россия
Согласно руководству по эксплуатации (РЭ)
RU
16
X
Pt100
Тип термопреобразователя
сопротивления
Страна производства
Конструктивная модификация
Порядковый номер
НСХ
Монтажная длина
термопреобразователя сопротивления
НСХ по ГОСТ 6651-2009
0ExiaIICT4/T6 X, искробезопасная цепь по
ГОСТ 30852.10-2002
Монтажная длина до рабочего конца
в метрах
Лист № 2
Всего листов 6
Описание поля
Расшифровка
SIND
16
Конструктивная модификация
EXE
Код исполнения взрывозащиты
SENSOR
Без клеммной головки
L
Монтажная длина до рабочего конца
в метрах
Таблица 2
Код
поля
RU
Тип термопреобразователя
сопротивления
Страна производства
Термопреобразователь сопротивления
платиновый
Россия
Согласно руководству по эксплуатации
(РЭ)
X
Pt100
Порядковый номер
НСХ
НСХ по ГОСТ 6651-2009
0ExiaIICT4/T6 X, искробезопасная цепь по
ГОСТ 30852.10-2002
Исполнение термопреобразователя
сопротивления
Монтажная длина
термопреобразователя
сопротивления
Общий вид термопреобразователей сопротивления на рисунках 1 и 2.
Пломбирование термопреобразователей сопротивления SIND-RU не предусмотрено.

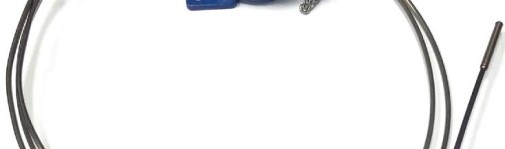

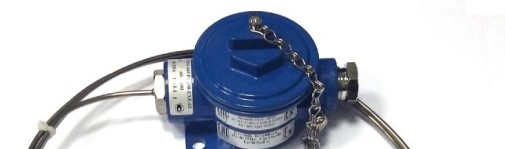

Рисунок 1 - Общий вид ТС модификации SIND-RU-16-Х/PT100-EXE-L
Лист № 3
Всего листов 6

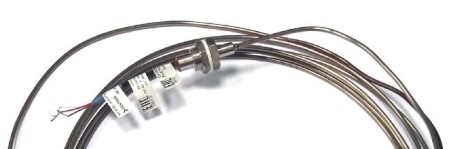

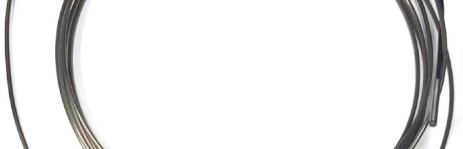

Рисунок 2 - Общий вид ТС модификации SIND-RU-16-Х/PT100-EXE-SENSOR-L
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
приведены в таблице 3.
100
V3
Значение
от -60 до +400
a
Pt100
0,00385
100
В
±
(0,3 + 0,005|t|)
от 250 до 20000
от 250 до 20000
450
150
от -60 до +120
98
Таблица 3
Наименование характеристики
Диапазон измерений температуры
(1)
, °С
Условное обозначение номинальной статической характери-
стики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751
Температурный коэффициент ТС, °С
-1
Номинальное значение сопротивления ТС при 0 °С (R
0
), Ом
Класс допуска по ГОСТ 6651-2009/МЭК 60751
Допуск по ГОСТ 6651-2009/МЭК 60751, °С
(t - значение измеряемой температуры), °С
Электрическое сопротивление изоляции при температуре от
+15 до +35
°
С и относительной влажности воздуха от 30 до
80 %, МОм
Длина монтажной части ТС, мм
Диаметр монтажной части ТС, мм
Масса ТС, г, не более:
- мод. SIND-RU-16-Х/PT100-EXE-L
- мод. SIND-RU-16-Х/PT100-EXE-SENSOR-L
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
Устойчивость к воздействию синусоидальной вибрации со-
гласно ГОСТ Р 52931-2008
Лист № 4
Всего листов 6
Продолжение таблицы 3
Наименование характеристикиЗначение
Сейсмостойкость согласно ГОСТ 30546.1-98 9 баллов по шкале MSK-64
Степень защиты оболочки по ГОСТ 14254-96 (в зависимости
от модификации)
(2)
IP65, IP66
Маркировка взрывозащиты 0ЕхiaIICТ4/T6 Х
«искробезопасная
электрическая цепь»
(1)
- Указаны предельные значения, конкретный диапазон, не превышающий данные предель-
ные значения, в зависимости от конструктивной модификации указан в паспорте и приводит-ся
на шильдике ТС.
(2)
- Конкретная степень защиты указывается в паспорте на ТС.
Показатели надежности термопреобразователей (таблица 4) установлены в соответствии
с ГОСТ 27883-88 и учитывают условия их эксплуатации.
Значения факторов, влияющих на термопреобразователи при эксплуатации, и величины
дрейфа первичных преобразователей приведены в РЭ для конкретных конструктивных
модификаций. В зависимости от наличия и уровня приведенных факторов условия
эксплуатации разделены на группы и указаны в таблице 4.
Средний срок службы
Таблица 4
Группа условий экс-
плуатации
I
II
Вероятность безот-
казной работы
0,95 за 40000 ч
0,95 за 16000 ч
10 лет
4 года
Назначенный срок
службы
5 лет
2 года
Назначенный срок службы зависит от группы условий эксплуатации и равен интервалу
между поверками (ИМП). При успешном прохождении термопреобразователем сопротивления
периодической поверки, срок службы продлевается на величину следующего ИМП.
В таблице 5 приведено соответствие температуры применения и групп условий
эксплуатации.
Тип ТС
Допускаемый
дрейф за МПИ, °С
II
±(0,3+0,005·|t|)
Таблица 5
Класс Температура
допуска применения, °С
Группа усло-
вий эксплуа-
тации
I
±(0,15+0,002·|t|)
св. -50 до +300 включ.
SIND-RUBот -60 до -50 включ.
св. +300 до +400
t - значение измеряемой температуры
Знак утверждения типа
наносится на титульный лист эксплуатационной документации или титульный лист паспорта
типографским способом (в левом верхнем углу), а также на корпус термопреобразователя со-
противления SIND-RU при помощи наклейки.
Лист № 5
Всего листов 6
Комплектность средства измерений
Термопреобразователь сопротивления (модификация и исполнение - в соответствии с зака-
зом) - 1 шт.
Паспорт - 1 экз.
Руководство по эксплуатации - 1 экз. (допускается поставка 1 экз. на партию ТС, постав-
ляемых в один адрес).
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления
из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
КалибраторытемпературыJOFRAсерийATC-RиRTC-R(Регистрационный
№ 46576-11);
МногоканальныйпрецизионныйизмерительтемпературыМИТ8.10(М)/8.15(М)
(Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления SIND-RU
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Методика поверки
ТУ4211-012-10854341-2016ТермопреобразователисопротивленияSIND-RU.
Технические условия
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ»
(ООО «ПК «ТЕСЕЙ»)
ИНН 4025016433
Почтовый адрес: 249037, Калужская обл., г.Обнинск-7,а/я 7077
Юридический адрес: 249034, Калужская обл., г.Обнинск, пр.Ленина 144, офис 72
Телефон (факс): (48439) 9-37-41, 9-37-42, 9-37-43
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
