Регистраторы транспортной вибрации SAVER, ГРСИ 66930-17
Номер госреестра:
66930-17
Наименование СИ:
Регистраторы транспортной вибрации
Обозначение типа:
SAVER
Производитель:
Фирма "Lansmont Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.03.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65450
об утверждении типа средств измерений
Лист № 1 Trial
листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы транспортной вибрации серии SAVER
Назначение средства измерений
Регистраторы транспортной вибрации серии SAVER (далее - регистраторы) предназначены
для измерения и анализа ускорения при ударном и вибрационном воздействии в процессе
транспортировки.
Описание средства измерений
Принцип действия регистраторов основан на прямом пьезоэлектрическом эффекте,
заключающемся в образовании электрического заряда, при механическом воздействии
на пьезокристалл встроенного трехкомпнентного акселерометра.
Регистраторы представляют собой устройства с встроенным трехкомпонентным
акселерометром. Они позволяют измерять параметры ускорения при вибрационном и ударном
воздействии, а так же регистрировать соответствующие временные и частотные диаграммы с
последующим отображением этих процессов через программное обеспечение на персональном
компьютере (далее - ПК).
В зависимости от диапазонов измерений, массы и габаритных размеров выделяют
модификации: SAVER 9X30, SAVER 3D15, SAVER 3M30, SAVER 3M30 Plus, SAVER 3X90.
Модификация SAVER 9X30, имеет шесть каналов для подключения внешних акселерометров с
выходом по заряду или по напряжению.
Внешний вид регистраторов представлен на рисунках 1, 2, 3.
Место пломбировки
Место пломбировки

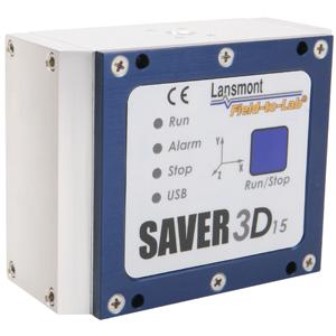

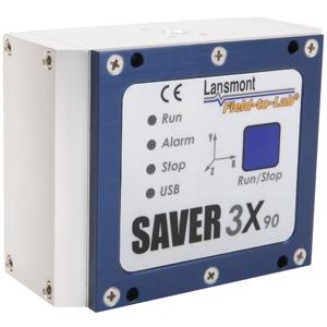

Рисунок 1 - Внешний вид регистраторов SAVER 3D15, SAVER 3X90, схема
пломбировки от несанкционированного доступа и место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Лист № 2
Всего листов 5

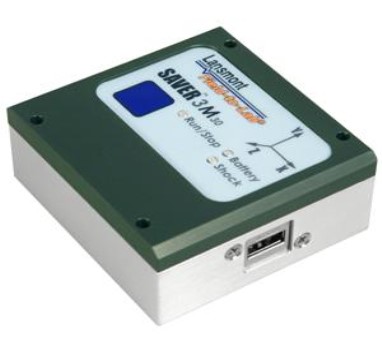

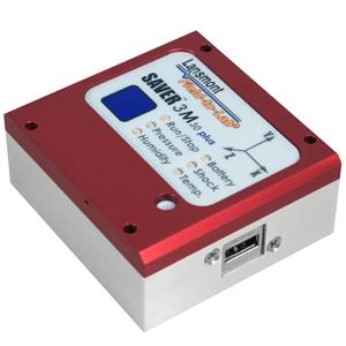

Рисунок 2 - Внешний вид регистраторов SAVER 3М30, SAVER 3М30 Plus, схема
пломбировки от несанкционированного доступа и место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место пломбировки

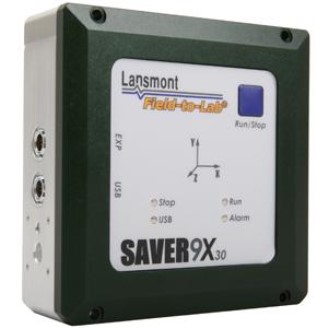

Рисунок 3 - Внешний вид регистратора SAVER 9Х30, схема пломбировки
от несанкционированного доступа и место нанесения знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления регистраторами,
а также сбора, обработки и хранения результатов измерений.
Программное обеспечение по структуре является целостным, выполняет функции
управления параметрами отображения и математические функции формирования выходного
сигнала. Уровень защиты ПО и измерительной информации «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
Место пломбировки
Место нанесения знака утверждения
типа
Место пломбировки
Место нанесения знака утверждения
типа
Лист № 3
Всего листов 5
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОSaverXware
Номер версии (идентификационный номер) ПО 4.1.2.41
Цифровой идентификатор ПО4.0.0.5
Метрологические и технические характеристики
приведены в таблице 2, 3.
от 1,0
до 490
Таблица 2 - Метрологические характеристики
НаименованиеМодификации
характеристикиSAVERSAVERSAVERSAVERSAVER
9X30 3X90 3D15 3M30 3M30 Plus
Значения
Диапазон измере-
ний значенияот 1,0 до 1961от 1,0 до 980
ускорения, м/с
2
частот, Гц2500
Пределы
допускаемой
относительной
погрешности±5
измерений
значения
ускорения, %
Диапазон рабочихот 0,4 до
от 0,4 до 500от 0,4 до 250
Неравномерность
амплитудно-
частотной10
характеристики, %,
не более
Примечание: Указанные метрологические характеристики приведены для осей X,Y,Z
80×75×35
SAVERSAVER
3M30 3M30 Plus
от -40 до + 60
400
Таблица 3 - Основные технические характеристики
НаименованиеМодификации
характеристики
SAVER SAVER SAVER
9X303X90 3D15
Значения
Диапазон рабочих
температур, ºС
Масса, г, не более1000480
Габаритные
размеры,
(длина×ширина130×125×4597×75×45
×высота) мм,
не более
Средний срок
службы, лет
10
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и наклейкой
на переднюю панель регистратора.
Комплектность средства измерений
Поверка
осуществляется по документу РТ-МП-4040-441-2016 «Регистраторы транспортной вибрации
серии SAVER. Методика поверки», утвержденному ФБУ «Ростест-Москва» 08.12.2016 г.
Основные средства поверки:
- виброустановка для поверки акселерометров II-го разряда по ГОСТ Р 8.800-2012
в диапазоне воспроизведения виброускорения от 1 до 100 м/с
2
- установка для поверки акселерометров ударом II-го разряда по ГОСТ 8.137-84
в диапазоне воспроизведения пиковых ударных ускорений от 50 до 98000 м/с
2
;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к регистраторам
транспортной вибрации серии SAVER
ГОСТ 8.137-84 ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений ускорения при ударном движении
ГОСТ Р 8.800-2012 ГСИ. Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений виброперемещения, виброскорости и
виброускорения в диапазоне частот от 1∙10
-1
до 2∙10
4
.
Техническая документация компании Lansmont Corporation, США
Изготовитель
Lansmont Corporation, США
Адрес:, 3425 Ryan Ranch Research Park - 17,
Mandeville Court - Monterey, CA 93940, USA.
Тел.: +1 831-655-6600
Web-сайт:
Е-mail:
Количество
1 шт.
-
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Регистратор транспортной вибрацииSAVER
Комплект принадлежностей:
- шестигранный ключ
-диск с программным обеспечением
- USB кабель
Руководство по эксплуатации-
Методика поверки РТ-МП-4040-441-2016
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Лист № 5
Всего листов 5
Заявитель
ООО «Тест Партнер»
ИНН: 6658463986
Адрес: 620016, г. Екатеринбург, ул. Энгельса, д. 36
Тел.: 8 (343) 288-51-54
Web-сайт:
Е-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
