Измерители виброперемещения вихретоковые DS, SD и ds, ГРСИ 66847-17
Номер госреестра:
66847-17
Наименование СИ:
Измерители виброперемещения вихретоковые
Обозначение типа:
DS, SD и ds
Производитель:
Фирма "Bruel & Kjaer Vibro GmbH", Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65363
об утверждении типа средств измерений
Лист № 1
Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители виброперемещения вихретоковые серий DS, SD и ds
Назначение средства измерений
Измерители виброперемещения вихретоковые серий DS, SD и ds (далее - измерители)
предназначены для измерений виброперемещения, а также измерений относительного
линейного перемещения частей промышленного оборудования.
Описание средства измерений
Принцип действия измерителей основан на взаимодействии электромагнитного поля,
создаваемогодатчиком,сэлектромагнитнымполемвихревыхтоков,наводимыхв
электропроводящемобъекте контроля(роторе). Питаниевихретоковогодатчика
осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда
которого модулируется пропорционально расстоянию между датчиком и объектом контроля.
Таким образом, огибающая несущей частоты является информационной частью выходного
сигнала,которая выделяетсяпутем демодуляции. Используемое преобразование
параметрического типапозволяетпроводить измерениязазора и егоизменения,
пропорционального виброперемещению.
Измерители представляют собой прибор, состоящий из бесконтактного вихретокового
датчика (далее - датчика), преобразователя вихретокового сигнала (далее - осциллятора) и
соединительного кабеля.
Датчики являются преобразователями параметрического типа и могут работать,
начиная с частоты, равной нулю (постоянный входной сигнал).
В зависимости от требуемыхзадач измерители выпускаются в нескольких
модификациях, приведенных в таблице 1, и имеют различные исполнения датчиков,
осцилляторов и кабелей. Датчики отличаются длиной, диаметром (установочной резьбой),
исполнениемприсоединительногоразъёмаиматериаломизготовления.Осцилляторы
отличаются нагрузочной способностью. Соединительные кабели различаются длиной и
наличием (или отсутствием) защитного рукава.
Таблица 1 - Модификации измерителей виброперемещения вихретоковых серий DS, SD и sd
СерияДатчикОсцилляторСоединительный кабель
DS Модификация DS-105Х: Модификация OD-105Х: Модификация EC-100Х:
DS-1051OD-1051EC-1001
DS-1052OD-1053EC-1002
DS-1053 EC-1003
DS-1054
SDМодификация SD-05Х:Модификация OD-05Х:Модификация EC-00Х:
SD-051OD-051EC-001
SD-052OD-053EC-002
SD-053OD-054EC-003
SD-054OD-055
Модификация SD-08Х:Модификация OD-08Х:
SD-081OD-081
SD-083OD-083
SD-084
Модификация SD-16Х:Модификация OD-16Х:
SD-161OD-162
SD-164OD-165
Модификация SDН-15Х:Модификация OD-151
SDH-151
SDH-154
Лист № 2
Всего листов 15
СерияДатчикОсцилляторСоединительный кабель
ds* Модификация ds82х.100х: Модификация ds82х.od110: Модификация
ds821.1001ds821.od110ds82х.ec10х:
ds821.1002ds822.od110ds821.ec100
ds821.1003 ds821.eс102
ds821.1004 ds821.ec103
ds822.1001 ds822.eс100
ds822.1002 ds822.ec102
ds822.1003 ds822.eс103
ds822.1004
Модификация ds82х.ds300S:Модификация ds82х.od130:Модификация
ds821.ds3001ds821.od130ds82х.ec30Е:
ds821.ds3002ds822.od130ds821.ес301
ds821.ds3003 ds821.ес302
ds822.ds3001 ds821.ес303
ds822.ds3002 ds822.ес301
ds822.ds3003 ds822.ес302
ds822.ес303
* при маркировке полной цепи, включающей датчик, осциллятор и соединительный кабель,
используется следующее обозначение: ds821(2).mc10x для диапазона измерения 2 мм и
ds821(2).mc301 для диапазона измерения 4 мм
Датчики модификации DS-105Х и осцилляторы модификации OD-105Х имеют
маркировку взрывозащиты: Ga/Gb Ex ia IIC Т6 Х, Ex ia IIIC T 190 0С Db.
Датчики модификаций ds822.ds100х, ds822.ds300S и осцилляторы модификаций
ds822.od110, ds822.od130 имеют маркировку взрывозащиты: Ga/Gb Ex ia IIC Т6…Т1 Х или 1Ex
ia IIC T6…Т1 Gb Х, Ex ia IIIC T 168
0
С Db.
На рисунке 1 приведен общий вид измерителей виброперемещения вихретоковых
серии DS, на рисунке 2 представлены схема пломбировки осциллятора модификации OD-105Х,
обозначение места нанесения знака поверки.
На рисунке 3 приведен общий вид измерителей виброперемещения вихретоковых
серии SD (модификации датчиков SD-05Х, SD-08Х, SD-16Х), на рисунке 4 представлены схема
пломбировки осцилляторов модификаций OD-05Х, OD-08Х, OD-16Х, обозначение места
нанесения знака поверки.
На рисунке 5 приведен общий вид измерителей виброперемещения вихретоковых
серии SD (модификация датчика SDН-15Х), на рисунке 6 представлены схема пломбировки
осциллятора модификации OD-151, обозначение места нанесения знака поверки.
На рисунке 7 приведен общий вид измерителей виброперемещения вихретоковых
серии ds, на рисунке 8 представлены схема пломбировки осцилляторов модификаций
ds82х.od110 и ds82х.od130, обозначение места нанесения знака поверки.

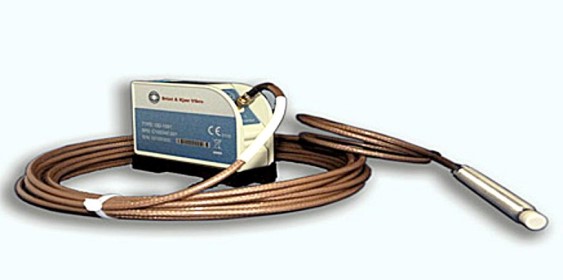

Рисунок 1 - Общий вид измерителя виброперемещения вихретокового серии DS
Лист № 3
Всего листов 15
Рисунок 2 - Схема пломбировки осциллятора модификации OD-105Х, обозначение места
нанесения знака поверки

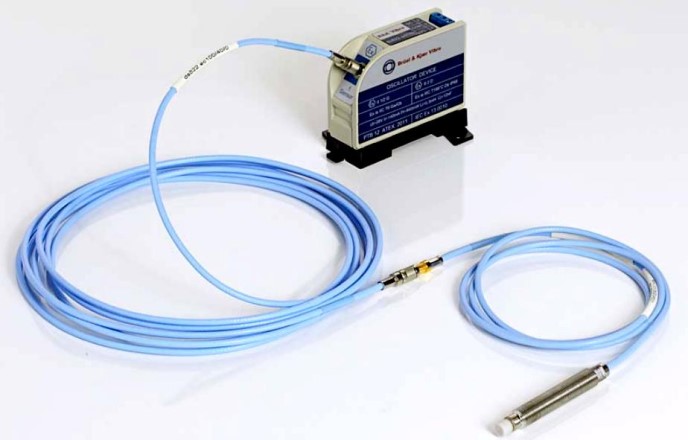

Рисунок 3 - Общий вид измерителя виброперемещения вихретокового серии SD
(модификации датчиков SD-05Х, SD-08Х, SD-16Х)
Место
нанесения знака
поверки
Место
пломбировки
Лист № 4
Всего листов 15

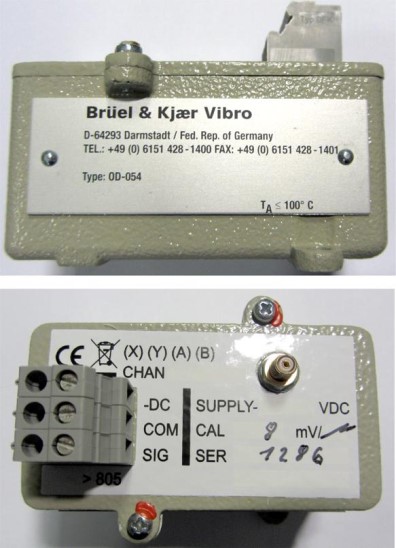

Рисунок 4 - Схема пломбировки осцилляторов модификаций OD-05Х, OD-08Х, OD-16Х,
обозначение места нанесения знака поверки

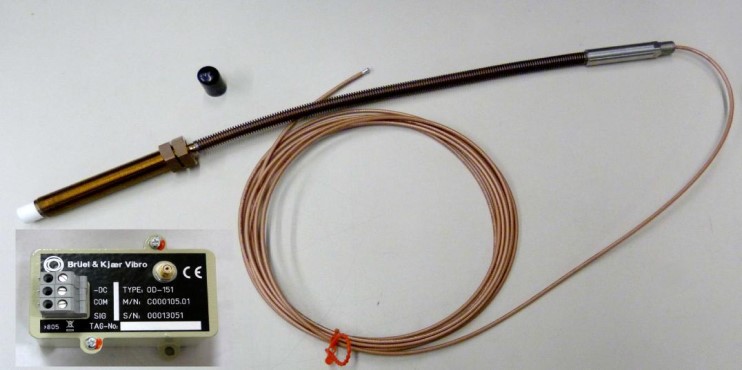

Рисунок 5 - Общий вид измерителя виброперемещения вихретокового серии SD
(модификация датчика SDН-15Х)
Место нанесения
знака поверки
Место
пломбировки
Лист № 5
Всего листов 15

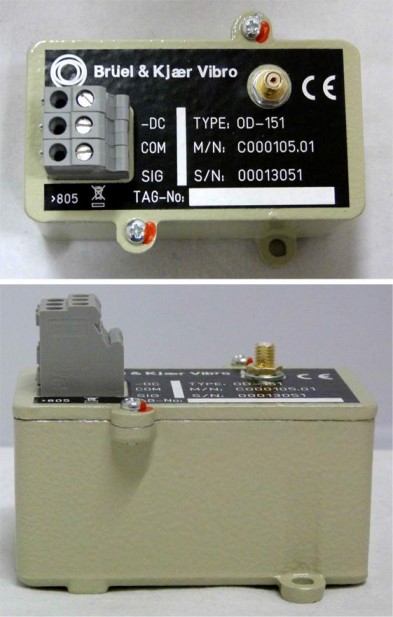

Рисунок 6 - Схема пломбировки осцилляторов модификаций OD-151,
обозначение места нанесения знака поверки

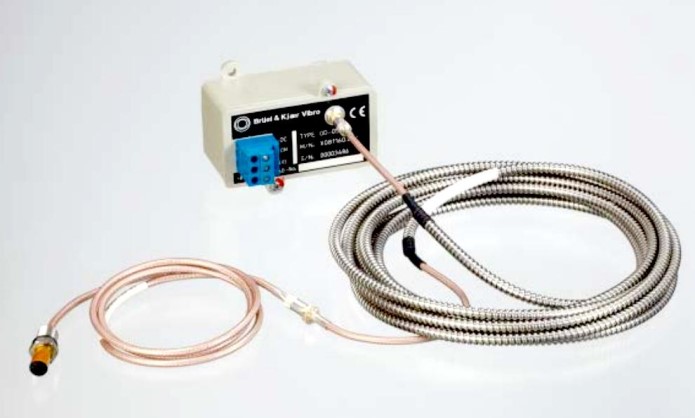

Рисунок 7 - Общий вид измерителя виброперемещения вихретокового сериии ds
Место
пломбировки
Место нанесения
знака поверки
Лист № 6
Всего листов 15

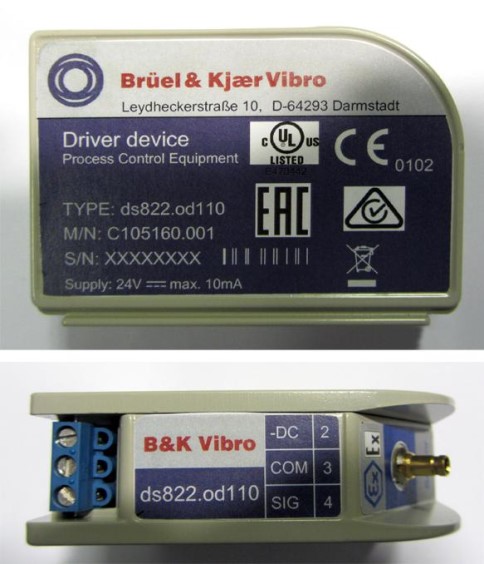

Рисунок 8 - Схема пломбировки осцилляторов модификаций ds82х.od110 и ds82х.od130,
обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±5
±10
Таблица 2 - Метрологические и технические характеристики измерителей виброперемещения
вихретоковых серии DS
Наименование характеристикиЗначение
от 0,025 до 2,0
8
от 0,01 до 10 000
±5
Диапазон измерений размаха виброперемещения, мм
Номинальный коэффициент преобразования для стали
40ХН2МА, мВ/мкм
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения в
нормальных условиях, %
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения в
диапазоне рабочих температур (стандартном и расширенном), %
Диапазон рабочих частот (при измерении размаха
виброперемещения), Гц
Нелинейность амплитудной характеристики в диапазоне рабочих
температур (стандартном), %, не более
Нелинейность амплитудной характеристики в диапазоне рабочих
температур (расширенном), %, не более
Неравномерность АЧХ в диапазоне рабочих частот, дБ
±10
-3
Диапазон измерений относительного линейного перемещения,
ммот 0,3 до 2,3
Место
пломбировки
Место нанесения
знака поверки
Лист № 7
Всего листов 15
±25
±76
Значение
22±5
от -18 до -30
7,85×(от 30 до 255)
98×60×26
5 или 10
200
800
120
200
230
от 0 до + 45
от -30 до +180
от -30 до +65
Наименование характеристики
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне рабочих
температур (стандартном), мкм
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне рабочих
температур (расширенном), мкм
Нормальные условия измерений:
- температура окружающей среды, ºС
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры датчика (диаметр × длина), мм,
не более
Габаритные размеры осциллятора
(длина × высота × ширина), мм, не более
Габаритные размеры соединительного кабеля (длина), м,
не более
Масса датчика, г, не более
Масса осциллятора, г, не более
Масса соединительного кабеля, г, не более:
EC1001
EC1002
EC1003
Условия эксплуатации датчика (стандартные):
- температура окружающей среды, ºС
Условия эксплуатации датчика (расширенные):
- температура окружающей среды, ºС
Условия эксплуатации осциллятора:
- температура окружающей среды, ºС
Условия эксплуатации соединительного кабеля:
- температура окружающей среды, ºС
от -50 до +200
Таблица 3 - Метрологические и технические характеристики измерителей виброперемещения
вихретоковых серии ds (датчики модификации ds82х.100х, осцилляторы модификации
ds82х.od110, кабели модификации ds82х.ec10х)
Наименование характеристикиЗначение
от 0,05 до 2,0
8
±5,0
±7,5
Диапазоны измерений размаха виброперемещения, мм
Номинальный коэффициент преобразования для стали
40ХН2МА, мВ/мкм
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения в
нормальных условиях, %:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения в
диапазоне рабочих температур (стандартном и расширенном), %:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
±10,0
±15,0
Лист № 8
Всего листов 15
Значение
от 0,01 до 10 000
±2,5
±5,0
±5,0
±15,0
-3
от 0,4 до 2,4
±50
±100
±100
±300
22±5
от -18 до -28
7,2×(от 45 до 285)
83×56×25
от 4,0 до 9,5
300
200
300
от 0 до + 45
от -55 до +180
от -55 до +85
Наименование характеристики
Диапазон рабочих частот (при измерении размаха
виброперемещения), Гц
Нелинейность амплитудной характеристики в диапазоне рабочих
температур (стандартном), %, не более:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
Нелинейность амплитудной характеристики в диапазоне рабочих
температур (расширенном), %, не более:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
Неравномерность АЧХ в диапазоне рабочих частот, дБ
Диапазон измерений относительного линейного перемещения,
мм
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне рабочих
температур (стандартном), мкм:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне рабочих
температур (расширенном), мкм:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
Нормальные условия измерений:
- температура окружающей среды, ºС
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры датчика (диаметр × длина), мм, не более
Габаритные размеры осциллятора
(длина × высота × ширина), мм, не более
Габаритные размеры соединительного кабеля (длина), м
Масса датчика, г, не более
Масса осциллятора, г, не более
Масса соединительного кабеля, г, не более
Условия эксплуатации датчика (стандартные):
- температура окружающей среды, ºС
Условия эксплуатации датчика (расширенные):
- температура окружающей среды, ºС
Условия эксплуатации осциллятора:
- температура окружающей trial, ºС
Условия эксплуатации соединительного кабеля:
- температура окружающей среды, ºС
от -55 до +180
Лист № 9
Всего листов 15
Таблица 4 - Метрологические и технические характеристики измерителей виброперемещения
вихретоковых серии ds (датчики модификации ds82х.300S, осцилляторы модификации
ds82х.od130, кабели модификации ds82х.ec30E)
Наименование характеристикиЗначение
от 0,1 до 4,0
4
±5,0
±7,5
±10,0
±15,0
от 0,01 до 10 000
±1,5
±2,5
±3,0
±7,5
-3
от 0,4 до 4,4
±50
±100
±100
±300
22±5
от -18 до -28
7,2×(от 45 до 285)
Диапазоны измерений размаха виброперемещения, мм
Номинальный коэффициент преобразования для стали
40ХН2МА, мВ/мкм
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения в
нормальных условиях, %:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения в
диапазоне рабочих температур (стандартном и расширенном), %:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
Диапазон рабочих частот (при измерении размаха
виброперемещения), Гц
Нелинейность амплитудной характеристики в диапазоне рабочих
температур (стандартном), %, не более:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
Нелинейность амплитудной характеристики в диапазоне рабочих
температур (расширенном), %, не более:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
Неравномерность АЧХ в диапазоне рабочих частот, дБ
Диапазон измерений относительного линейного перемещения,
мм
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне рабочих
температур (стандартном), мкм:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне рабочих
температур (расширенном), мкм:
- при длине соединительного кабеля 5 м
- при длине соединительного кабеля 10 м
Нормальные условия измерений:
- температура окружающей среды, ºС
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры датчика (диаметр × длина), мм, не более
Габаритные размеры осциллятора
(длина × высота × ширина), мм, не более
Габаритные размеры соединительного кабеля (длина), м
Масса датчика, г, не более
Масса осциллятора, г, не более
83×56×25
от 4,0 до 9,5
300
200
Лист № 10
Всего листов 15
Значение
300
от 0 до + 45
от -50 до +180
от -35 до +85
Наименование характеристики
Масса соединительного кабеля, г, не более
Условия эксплуатации датчика (стандартные):
- температура окружающей среды, ºС
Условия эксплуатации датчика (расширенные):
- температура окружающей среды, ºС
Условия эксплуатации осциллятора:
- температура окружающей среды, ºС
Условия эксплуатации соединительного кабеля:
- температура окружающей среды, ºС
от -50 до +180
±5
±10
±7
±7
±50
±100
Таблица 5 - Метрологические и технические характеристики измерителей виброперемещения
вихретоковых серии SD (модификация датчика SD-05Х, модификация осциллятора OD-05Х,
модификация кабеля ЕС-00Х)
Наименование характеристикиЗначение
от 0,05 до 2,0
8
от 0,01 до 10 000
-3
от 0,8 до 2,8
22±5
от -18 до -26
(5,0 или 7,5)×(от 30 до 255)
Диапазон измерений размаха виброперемещения, мм
Номинальный коэффициент преобразования для стали
40ХН2МА, мВ/мкм
Пределы допускаемого отклонения действительного
значения коэффициента преобразования от номинального
значения в нормальных условиях, %
Пределы допускаемого отклонения действительного
значения коэффициента преобразования от номинального
значения в диапазоне рабочих температур (стандартном и
расширенном), %
Диапазон рабочих частот (при измерении размаха
виброперемещения), Гц
Нелинейность амплитудной характеристики в диапазоне
рабочих температур (стандартном), %, не более
Нелинейность амплитудной характеристики в диапазоне
рабочих температур (расширенном), %, не более
Неравномерность АЧХ в диапазоне рабочих частот, дБ
Диапазон измерений относительного линейного
перемещения, мм
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне
рабочих температур (стандартном), мкм
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне
рабочих температур (расширенном), мкм
Нормальные условия измерений:
- температура окружающей среды, ºС
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры датчика (диаметр × длина), мм,
не более
Габаритные размеры осциллятора
(длина × высота × ширина), мм, не более
Габаритные размеры соединительного кабеля (длина), м
85×61×65
от 4,0 до 9,5
Лист № 11
Всего листов 15
Значение
500
300
300
от 0 до + 45
от -30 до +180
от -30 до +65
от -20 до +100
Наименование характеристики
Масса датчика, г, не более
Масса осциллятора, г, не более
Масса соединительного кабеля, г, не более
Условия эксплуатации датчика (стандартные):
- температура окружающей среды, ºС
Условия эксплуатации датчика (расширенные):
- температура окружающей среды, ºС
Условия эксплуатации осциллятора:
- температура окружающей среды, ºС
OD051, OD053
OD054, OD055
Условия эксплуатации соединительного кабеля:
- температура окружающей среды, ºС
от -50 до +200
±5
±10
±80
Таблица 6 - Метрологические и технические характеристики измерителей виброперемещения
вихретоковых серии SD (модификация датчика SD-08Х, модификация осциллятора OD-08Х,
модификация кабеля ЕС-00Х)
Наименование характеристикиЗначение
от 0,05 до 3,5
4
от 0,01 до 10 000
±7
±7
-3
от 1,2 до 4,7
±150
22±5
от -18 до -26
Диапазон измерений размаха виброперемещения, мм
Номинальный коэффициент преобразования для стали
40ХН2МА, мВ/мкм
Пределы допускаемого отклонения действительного
значения коэффициента преобразования от номинального
значения в нормальных условиях, %
Пределы допускаемого отклонения действительного
значения коэффициента преобразования от номинального
значения в диапазоне рабочих температур (стандартном и
расширенном), %
Диапазон рабочих частот (при измерении размаха
виброперемещения), Гц
Нелинейность амплитудной характеристики в диапазоне
рабочих температур (стандартном), %, не более
Нелинейность амплитудной характеристики в диапазоне
рабочих температур (расширенном), %, не более
Неравномерность АЧХ в диапазоне рабочих частот, дБ
Диапазон измерений относительного линейного
перемещения, мм
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне
рабочих температур (стандартном), мкм
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне
рабочих температур (расширенном), мкм
Нормальные условия измерений:
- температура окружающей среды, ºС
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры датчика (диаметр × длина), мм,
не более
(8,2 или 11)×(от 34 до 255)
Лист № 12
Всего листов 15
Значение
85×61×65
от 4,0 до 9,5
200
300
300
от 0 до + 45
от -30 до +180
от -30 до +65
Наименование характеристики
Габаритные размеры осциллятора
(длина × высота × ширина), мм, не более
Габаритные размеры соединительного кабеля (длина), м,
не более
Trial датчика, г, не более Масса
осциллятора, г, не более
Масса соединительного кабеля, г, не более
Условия эксплуатации датчика (стандартные):
- температура окружающей среды, ºС
Условия эксплуатации датчика (расширенные):
- температура окружающей среды, ºС
Условия эксплуатации осциллятора:
- температура окружающей среды, ºС
Условия эксплуатации соединительного кабеля:
- температура окружающей среды, ºС
от -50 до +200
±5
±10
±200
±300
Таблица 7 - Метрологические и технические характеристики измерителей виброперемещения
вихретоковых серии SD (модификация датчика SD-16Х, модификация осциллятора OD-16Х,
модификация кабеля ЕС-00Х)
Наименование характеристикиЗначение
от 0,1 до 8,0
2
от 0,01 до 10 000
±7
Диапазон измерений размаха виброперемещения, мм
Номинальный коэффициент преобразования для стали 40ХН2МА,
мВ/мкм
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения в
нормальных условиях, %
Пределы допускаемого отклонения действительных значений
коэффициентов преобразования от номинальных значений в
диапазоне рабочих температур (стандартном и расширенном), %
Диапазон рабочих частот (при измерении размаха
виброперемещения), Гц
Нелинейность амплитудной характеристики в диапазоне рабочих
температур (стандартном), %, не более
Нелинейность амплитудной характеристики в диапазоне рабочих
температур (расширенном), %, не более
Неравномерность АЧХ в диапазоне рабочих частот, дБ
±7
-3
Диапазон измерений относительного линейного перемещения, ммот 2,5 до 10,5
22±5
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне рабочих
температур (стандартном), мкм
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне рабочих
температур (расширенном), мкм
Нормальные условия измерений:
- температура окружающей среды, ºС
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры датчика (диаметр × длина), мм, не более
от -18 до -26
17×(от 50 до 255)
Лист № 13
Всего листов 15
Значение
85×61×65
5
200
300
200
от 0 до + 45
от -30 до +180
от -30 до +65
Наименование характеристики
Габаритные размеры осциллятора
(длина × высота × ширина), мм, не более
Габаритные размеры соединительного кабеля (длина), м, не более
Масса датчика, г, не более
Масса осциллятора, г, не более
Масса соединительного кабеля, г, не более
Условия эксплуатации датчика (стандартные):
- температура окружающей среды, ºС
Условия эксплуатации датчиков (расширенные):
- температура окружающей среды, ºС
Условия эксплуатации осциллятора:
- температура окружающей среды, ºС
Условия эксплуатации соединительного кабеля:
- температура окружающей среды, ºС
от -50 до +200
±5
±10
±80
±120
Таблица 8 - Метрологические и технические характеристики измерителей виброперемещения
вихретоковых серии SD (модификация датчика SDH-15Х, модификация осциллятора OD-151,
модификация кабеля ЕС-00Х)
Наименование характеристикиЗначение
от 0,05 до 4,0
4
от 0,01 до 10 000
±7
Диапазон измерений размаха виброперемещения, мм
Номинальный коэффициент преобразования для стали 40ХН2МА,
мВ/мкм
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения в
нормальных условиях, %
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения в
диапазоне рабочих температур (стандартном и расширенном), %
Диапазон рабочих частот (при измерении размаха
виброперемещения), Гц
Нелинейность амплитудной характеристики в диапазоне рабочих
температур (стандартном), %, не более
Нелинейность амплитудной характеристики в диапазоне рабочих
температур (расширенном), %, не более
Неравномерность АЧХ в диапазоне рабочих частот, дБ
±7
-3
Диапазон измерений относительного линейного перемещения, ммот 0,2 до 4,2
22±5
от -18 до -26
16×(от 50 до 255)
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне рабочих
температур (стандартном), мкм
Пределы допускаемой абсолютной погрешности измерений
относительного линейного перемещения в диапазоне рабочих
температур (расширенном), мкм
Нормальные условия измерений:
- температура окружающей среды, ºС
Параметры электрического питания:
- напряжение постоянного тока, В
Габаритные размеры датчика (диаметр × длина), мм, не более
Габаритные размеры осциллятора
(длина × высота × ширина), мм, не более
85×61×65
Лист № 14
Всего листов 15
Значение
5
500
300
500
от 0 до + 45
от -30 до +350
от -30 до +65
Наименование характеристики
Габаритные размеры соединительного кабеля (длина), м, не более
Масса датчика, г, не более
Масса осциллятора, г, не более
Масса соединительного кабеля, г, не более
Условия эксплуатации датчика (стандартные):
- температура окружающей среды, ºС
Условия эксплуатации датчика (расширенные):
- температура окружающей среды, ºС
Условия эксплуатации осциллятора:
- температура окружающей среды, ºС
Условия эксплуатации соединительного кабеля:
- температура окружающей среды, ºС
от -30 до +400
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати.
Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
Наименование
Измеритель виброперемещения вихретоковый
Руководство по эксплуатации
Методика поверки
Обозначение
DS, SD или ds
-
МП 204/3-13-2016
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляетсяподокументуМП204/3-13-2016«Измерителивиброперемещения
вихретоковые моделей DS, SD и ds. Методика поверки», утвержденному ФГУП «ВНИИМС»
26.10.2016 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда
по ГОСТ Р 8.800-2012; устройство для поверки преобразователей вихретоковых в статическом
режиме УПД (Госреестр СИ № 41293-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или ставится в руководство
по эксплуатации в виде оттиска клейма.
Сведения о методиках (методах) измерений
ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся
валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
Нормативные и технические документы, устанавливающие требования к измерителям
виброперемещения вихретоковым моделей DS, SD и ds
Техническая документация «Brüel & Kjær Vibro GmbH», Германия.
Изготовитель
«Brüel & Kjær Vibro GmbH», Германия
Адрес: Leydheckerstraße 10, D-64293 Darmstadt
Телефон: +49 6151 428 0; Факс: +49 6151 428 1200
Web-сайт:
Е-mail:
Лист № 15
Всего листов 15
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
ИНН 7713537016
Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, кор. 2
Тел/Факс: (495) 788-55-23
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 27.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18171-99 | Измерители артериального давления цифровые | ИАДЦ-01 \"БАРА | ОАО "Саранский приборостроительный завод", г.Саранск | 1 год | Перейти |
| 40026-08 | Измерители сопротивления электроизоляции | MIC-2 | Фирма "Sonel S.A.", Польша | 1 год | Перейти |
| 22410-02 | Измерители температуры | ДТОТТ | ЗАО "ТЕХНО-Т", г.Тула | 2 года | Перейти |
| 15481-96 | Измерители длины длинномерных материалов | ИД-2 | АОЗТ "АВТС", г.С.-Петербург | 1 год | Перейти |
| 21364-01 | Измерители скорости радиолокационные | Сокол М-С, Сокол М-Д | АОЗТ "Ольвия", г.С.-Петербург | 1 год; с 2006 г. - 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
