Профилометры акустические доплеровские Арго-600, ГРСИ 66829-17
Номер госреестра:
66829-17
Наименование СИ:
Профилометры акустические доплеровские
Обозначение типа:
Арго-600
Производитель:
ООО "Центр научно-технических исследований "Элерон", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 65345
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Профилометры акустические доплеровские «Арго-600»
«Арго-600» (далее - профилометры)
потока, глубины водных объектов и
Назначение средства измерений
Профилометры акустические доплеровские
предназначены для измерений скорости водного
построения профиля донной поверхности.
Описание средства измерений
Принцип действия профилометра основан на измерении величины доплеровского сдвига
частоты для каждого элемента глубины до донной поверхности. Зондирование водного
пространства осуществляется под углом четырьмя ультразвуковыми акустическими лучами.
Сигналы, отраженные от неоднородностей в водной толще, несут информацию о скорости
течений в виде доплеровского сдвига несущей частоты излучения. Каждый из лучей измеряет
соответствующуюпроекциюгоризонтальнойсоставляющейвектораскороститечения
с разбивкой по слоям (дискретам) на дистанции. Дистанция определяется по временной задержке
от момента излучения ультразвукового импульса до момента приема ответного сигнала от слоев
(дискретов). Скорость течения линейно зависит от величины доплеровского сдвига несущей
частоты излученного сигнала и определяется по формуле:
,
где V - скорость течения;
С - скорость распространения акустического сигнала в воде;
F
D
- доплеровский сдвиг частоты;
Fs - излучаемая частота;
А - угол между осью акустического луча и вектором скорости течения.
Таким образом, в процессе перемещения профилометра по поверхности воды с заданным
интервалом времени рассчитываются профили распределения скорости водного потока по
глубине. Программное обеспечение (ПО) профилометра производит расчёт траектории
перемещения профилометра, используя данные от системы позиционирования GPS/ГЛОНАСС
и данные от встроенной системы ориентирования профилометра в пространстве.
На основании траекторной информации и рассчитанных профилей скорости водного
потока, ПО рассчитывает расход водного потока методом "скорость-площадь".
Конструктивнопрофилометрсостоитизчетырехканальногоформирователя
ультразвуковыхсигналовнапряжениемдо 100 В,четырехакустическихантенн,
четырехканальногоприемникасаналого-цифровым преобразователем (АЦП), платы
обработки, платы датчиков, модуля Wi-Fi, размещённых на плавсредстве, и персонального
компьютера с установленным специальным ПО.
Акустические антенны излучают сформированный сигнал и принимают сигнал от
водного объекта. Четырехканальный приемник с АЦП принимает, фильтрует, усиливает и
оцифровывает ответный сигнал. Плата обработки управляет формирователем ультразвуковых
сигналов, рассчитывает доплеровский сдвиг частоты для каждого дискрета (элемента) глубины
по всем 4 каналам. Плата датчиков осуществляет измерение ГЛОНАСС/GPS-координат и
положение плавсредства в пространстве. На плате датчиков расположен Wi-Fi модуль, который
по беспроводной сети Wi-Fi, передает данные о положении плавсредства и измеренные
величины доплеровских скоростей для определенных дискретов (элементов) глубины на
персональный компьютер в реальном масштабе времени.
Лист № 2
Всего листов 4
Питание профилометров осуществляется от аккумуляторной батареи, расположенной на
плавсредстве.

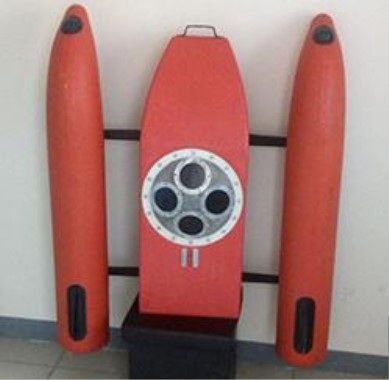

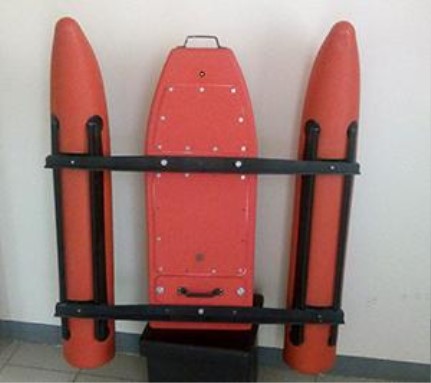

Общий вид профилометров с указанием места нанесения знака утверждения типа и
места пломбировки от несанкционированного доступа приведены на рисунке 1.
Программное обеспечение
Для управления режимами работы профилометров и обработки измерительных сигналов
применяется специальное ПО управления профилометром и обработки гидрологической
информации«Арго-2016»АГЕН.01003-01,обеспечивающееуправлениеработой
профилометров в процессе проведения измерений, формирование заданий на проведение
измерений, отображение хода измерений в удобном для пользователя виде.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
-
Значение
«Арго-2016»
АГЕН.01003-01
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
(контрольная сумма исполняемого кода)
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблицах 2 и 3.
±0,05
Значение характеристики
от 0,7 до 80,0
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений глубины водных объектов, м
Пределы допускаемой абсолютной погрешности
измерений глубины водных объектов, м
а) Вид сверхуб) Вид снизу
Рисунок 1
Место нанесения
знака утверждения
типа
Место
пломбировки
Лист № 3
Всего листов 4
±2,0
Значение характеристики
от 0,01 до 5,00
Наименование характеристики
Диапазон измерений скорости водного потока, м/с
Пределы допускаемой относительной погрешности
измерений скорости водного потока, %
Количество точек отсчёта для построения профиля
Скорость передачи информации, кбит/с
Количество лучей
от 100 до 4000
2000
4
1500×1500×500
от -5 до +40
80
от 84 до 106,7
12±3
Значение характеристики
30
Таблица 3 - Основные технические характеристики
Наименование характеристики
Габаритные размеры (длина×ширина×высота),
мм, не более
Масса, включая плавсредство, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С;
- относительная влажность окружающего воздуха при
температуре 25
°
С, %, не более;
- атмосферное давление, кПа
Напряжение постоянного тока при питании от
встроенного аккумулятора, В
Знак утверждения типа
наносится на корпус профилометра на специальную табличку и на титульный лист
эксплуатационной документации типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
Наименование
Обозначение
-
Количество,
штук
1
Профилометр акустический доплеровский «Арго-
600»
Ноутбук с ПО «Арго-2016»
Копия ПО «Арго-2016» на флеш-накопителе
Набор креплений для транспортировки
Зарядное устройство для аккумулятора
Запасное имущество и принадлежности
Тара для хранения и транспортировки прибора
Руководство по эксплуатации
Паспорт
Методика поверки
АГЕН.01003-01
---
ЗИП
-
АГЕН.462414.008 РЭ
АГЕН.462414.008 ПС
-
1
1
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП 66829-17 «Профилометры акустические доплеровские
«Арго-600». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 08.11.2016 г.
Основные средства поверки:
- государственный вторичный (рабочий) эталон единицы скорости водного потока
в диапазоне значений от 0,01 до 5,00 м/с (рег. № 2.1. БКГ.0001.2013);
- генератор сигналов произвольной формы 33220А (рег. № 32993-09).
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых профилометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к профилометрам
доплеровским акустическим «Арго-600»
ГОСТ8.486-83.Государственнаясистемаобеспеченияединстваизмерений.
Государственный специальный эталон и государственная поверочная схема для средств
измерений скорости водного потока в диапазоне от 0,005 до 25 м/с.
Профилометракустическийдоплеровский«Арго-600».Техническиеусловия
АГЕН.462414.008 ТУ.
Изготовитель
Общество с ограниченной ответственностью «Центр научно-технических исследований
«Элерон» (ООО «ЦНТИ «Элерон»)
ИНН 7705373445
Адрес: 111141, Москва, 2-я Владимирская, д. 62«Б»
Юридический адрес: 115054 г. Москва, ул. Большая Пионерская, д.15, стр.1, пом. II
Телефон (факс): +7 (499) 781-19-58, +7 (499) 781-19-63
Web-cайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью ООО «ЗД-Агро» (ООО «ЗД-Агро»)
ИНН 5501231706
Адрес: 127083, г. Москва, ул. Юннатов, д.18, офис 614
Юридический адрес: 115516, г. Москва, ул. Промышленная, д.11, стр.3, пом.1, ком.21
Web-cайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00; E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
